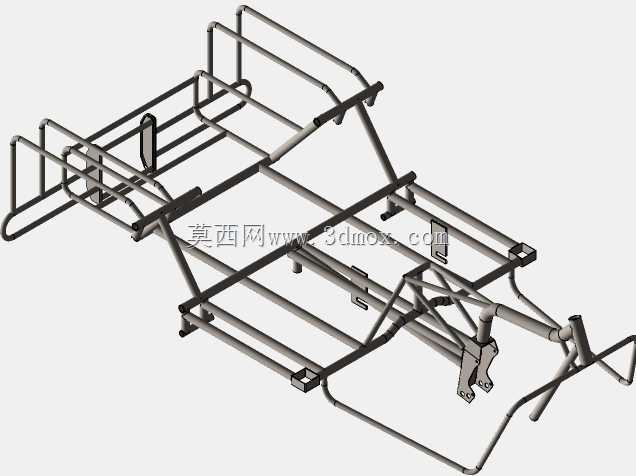

三轮摩托管式承载车架结构设计

　　该管式车架作为三轮摩托的核心承载基体，日常应用场景覆盖城乡短途货运、休闲代步改装、特种作业三轮载具的底盘搭建，是整车所有功能部件的安装定位基准。从实际使用需求出发，这类管架结构需要同时兼顾承载能力、轻量化水平与改装适配性，区别于冲压焊接的板式车架，圆管弯折拼接的结构在抗扭、抗冲击性能上更适配非铺装路面的复杂受力工况，在乡村土路、矿区临时便道等颠簸场景下，管式结构的应力分散特性可以避免局部应力集中导致的焊缝开裂问题。

　　设计阶段首先确定的是前部转向立管的安装角度与位置，这个参数直接决定整车的转向回正性能与行驶稳定性，立管与主管束的连接位置采用了加厚加强片焊接固定，转向轴承的安装位预留了标准公差间隙，适配常规摩托转向柱的装配尺寸，不需要额外加工衬套即可完成转向总成的安装。车架中部的主承载区采用双层平行管梁布局，两侧的边管向上弯折形成货厢的侧边围挡基础，用户后期加装货厢栏板时可以直接通过管卡固定，不需要在主梁上额外钻孔破坏结构强度，中部横梁的间距设置充分考虑了动力总成的安装边界，预留了发动机、传动链轮、排气系统的安装空间，不同排量的卧式、立式发动机都可以通过调整安装吊耳的位置完成适配，不需要对主框架进行切割修改。

　　车架后部的摇臂安装位采用了同轴双衬套座设计，安装孔的同轴度公差控制在0.1mm以内，保证后摇臂摆动时不会出现卡滞或偏磨，后减震器的上安装点设置在中部斜撑梁的交汇位置，这个位置是车架受力的核心节点，斜撑的角度经过受力校核，可以将后轮受到的冲击载荷均匀分散到前后主纵梁上，避免单点受力导致的管梁变形。车架前部的脚踏安装位、车把走线固定位、油箱安装支点都做了一体化的弯折设计，减少了额外焊接的支架数量，既降低了整体重量，也减少了焊缝疲劳失效的风险点。

　　从安装边界来看，整车架的宽度控制在常规三轮摩托的通行尺寸范围内，两侧边管的外沿间距不超过同级别货运三轮的标准宽度，满足乡村窄路通行、小区门禁通行的尺寸要求，车架的离地间隙设置兼顾了通过性与重心高度，空载状态下最低位置的横梁离地高度足够应对常规坑洼路面，不会出现托底磕碰，同时重心高度控制在合理区间，重载转弯时不会出现侧倾过大的问题。所有管梁的连接位置都采用了相贯线切割配合满焊工艺，焊接位置的打磨过渡处理可以减少应力集中，管端都做了封堵设计，避免日常使用中雨水、泥沙进入管腔造成内部锈蚀，延长车架的整体使用寿命。

　　在实际改装适配场景中，这个车架结构可以根据使用需求调整后部管架的布局，比如加装客运座椅、环卫作业箱体、农用喷雾装置等专用设备，主框架的承载冗余量足够支撑额外加装设备的重量，不需要对核心受力结构进行补强。车架前部的线束走向预留了足够的固定点，整车布线时可以沿着管梁内侧走线，既美观也能避免线路被外物剐蹭破损，制动管路的走向也预留了专用的固定卡扣位置，装配时不需要临时设计固定结构。针对日常使用中容易出现磕碰的位置，比如前部保险杠区域、后部货厢边角位置，管梁的壁厚做了加厚处理，轻微的磕碰不会导致管梁变形，日常维护只需要检查焊缝位置是否出现开裂即可，维护成本远低于板式冲压车架。
