汽车轮毂轮辐传感集成结构设计方案

　　在整车底盘性能测试、智能驾驶轮端数据采集场景中，轮端多参数同步采集一直是结构设计的难点——传统外置轮速、胎压、载荷传感器多采用外挂式安装，不仅需要额外设计固定支架，还会破坏车轮原有动平衡，高速测试时额外的风阻与偏心载荷甚至会影响采集数据的准确性，部分卡接式传感器在过坑洼路面、急加速急减速工况下还容易出现脱落、信号漂移的问题。这套轮状集成结构的设计核心，就是把多组传感单元直接嵌入轮毂轮辐的环形安装区域，在不改变车轮原有安装接口、不额外增加突出结构的前提下，实现轮端多维度数据的稳定采集。

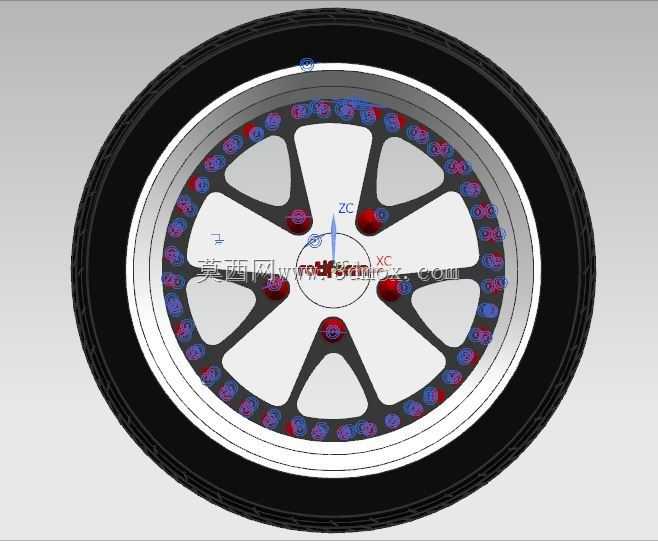

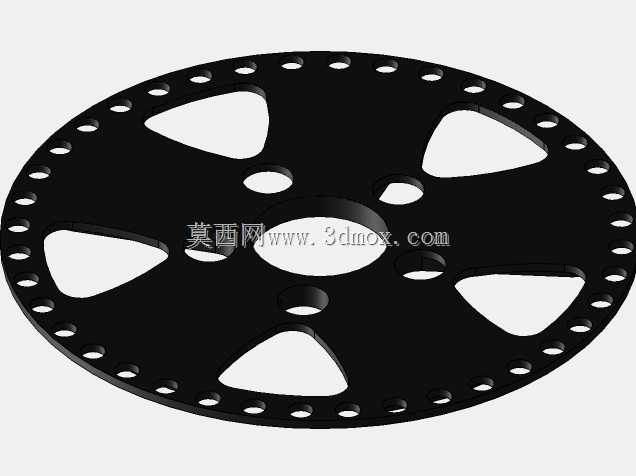

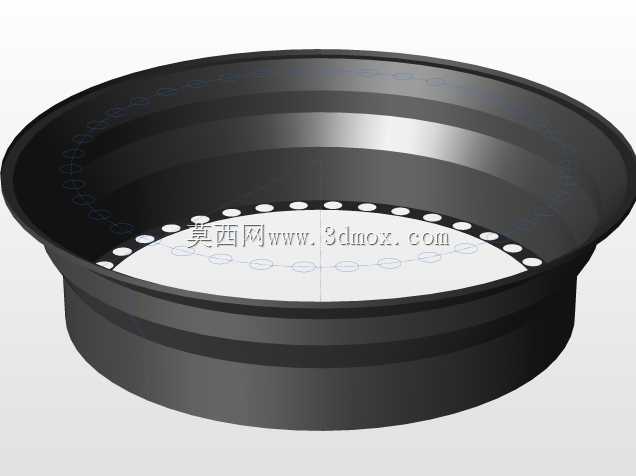

　　从结构布局来看，整个集成结构完全贴合乘用车常规铝合金轮毂的轮辐内侧空间，外圈环形排布的传感单元安装位，刚好卡在轮辐与轮胎胎圈之间的环形空腔内，不会和轮胎内壁、制动卡钳产生运动干涉。设计时首先匹配了主流17寸乘用车轮毂的安装边界：轮辐中心保留了原有的轮毂轴承安装孔、螺栓过孔位置，中心区域的定位基准完全和原厂轮毂的安装基准重合，不需要对车轮轴头、制动总成做任何改装，直接替换原厂轮毂装饰盖即可完成安装。轮辐的七个辐条造型做了等角度均分设计，每两个辐条之间的空腔刚好对应一组传感单元的安装位，环形排布的传感单元沿轮周360度等距分布，自身重量经过对称配平，安装后整体动平衡量控制在5g以内，完全满足乘用车120km/h行驶时的动平衡要求，不会出现高速方向盘抖动的问题。

　　传感单元的固定结构采用了嵌入式卡接加周向限位的设计，每个安装位都做了和传感单元外壳匹配的定位卡槽，卡槽深度刚好和轮辐内侧的加强筋高度齐平，不会突出轮辐表面，安装后传感单元的采集面正对轮胎胎侧与轮辋的结合位置，可以同时采集轮胎形变、轮端转速、制动时的周向扭矩、行驶过程中的垂向载荷多组数据。中心区域预留了信号传输模块的安装空间，所有环形排布的传感单元通过埋在轮辐加强筋内的走线槽连接到中心处理模块，不需要额外飞线，避免了车轮旋转过程中线缆缠绕、磨损断裂的问题。中心模块的上盖做了和轮毂中心盖一致的弧形造型，表面和轮毂正面齐平，不会影响车轮的整体外观，也不会被轮毂装饰盖挤压。

　　设计过程中重点考虑了不同工况下的结构可靠性：轮辐的安装基体采用和原厂轮毂一致的铝合金材质，和传感单元接触的位置做了绝缘垫层处理，避免金属材质对信号传输产生屏蔽干扰；环形安装位的外侧做了挡边结构，可以阻挡轮胎运转时带起的碎石、泥水直接冲击传感单元，同时预留了微小的排水间隙，避免雨天行驶时安装位内积水浸泡传感元件。针对制动时的高温传导问题，传感单元安装位和轮辋、制动盘靠近的一侧做了隔热槽设计，填充了隔热垫层，避免长时间制动时制动盘的高温传导到传感单元，影响元件的测量精度与使用寿命。

　　在安装匹配性上，整个结构的安装孔位完全遵循乘用车轮毂的通用安装规范，PCD节圆直径、中心孔直径、螺栓孔尺寸都和主流家用车型的轮毂参数匹配，不需要额外制作转接法兰，安装时只需要把集成了传感单元的轮状结构对准轮毂中心的定位台阶，卡入轮辐之间的卡槽，再扣上原厂轮毂装饰盖即可完成固定，整个安装过程不需要拆卸轮胎、不需要做额外的打孔改装，拆卸维护时只需要撬开轮毂盖即可取出传感单元进行校准或更换，大幅降低了轮端数据采集设备的装调成本。

　　实际应用中，这套集成结构可以覆盖整车耐久测试、智能驾驶轮端信号采集、胎压监测系统升级、制动性能测试多个场景，相比传统的外挂式轮端传感器，它没有突出车轮外的结构，不会在高速行驶时产生额外风阻，也不会因为外力磕碰导致传感器损坏；对称式的结构布局保证了车轮的原有动平衡特性，不需要额外粘贴平衡块来抵消传感器的重量，对车辆的行驶操控性几乎没有影响。走线槽的隐藏式设计也避免了传统轮端传感器走线外露容易被拉扯、磨损的问题，在越野路况、涉水路况下也能保证信号传输的稳定性。
