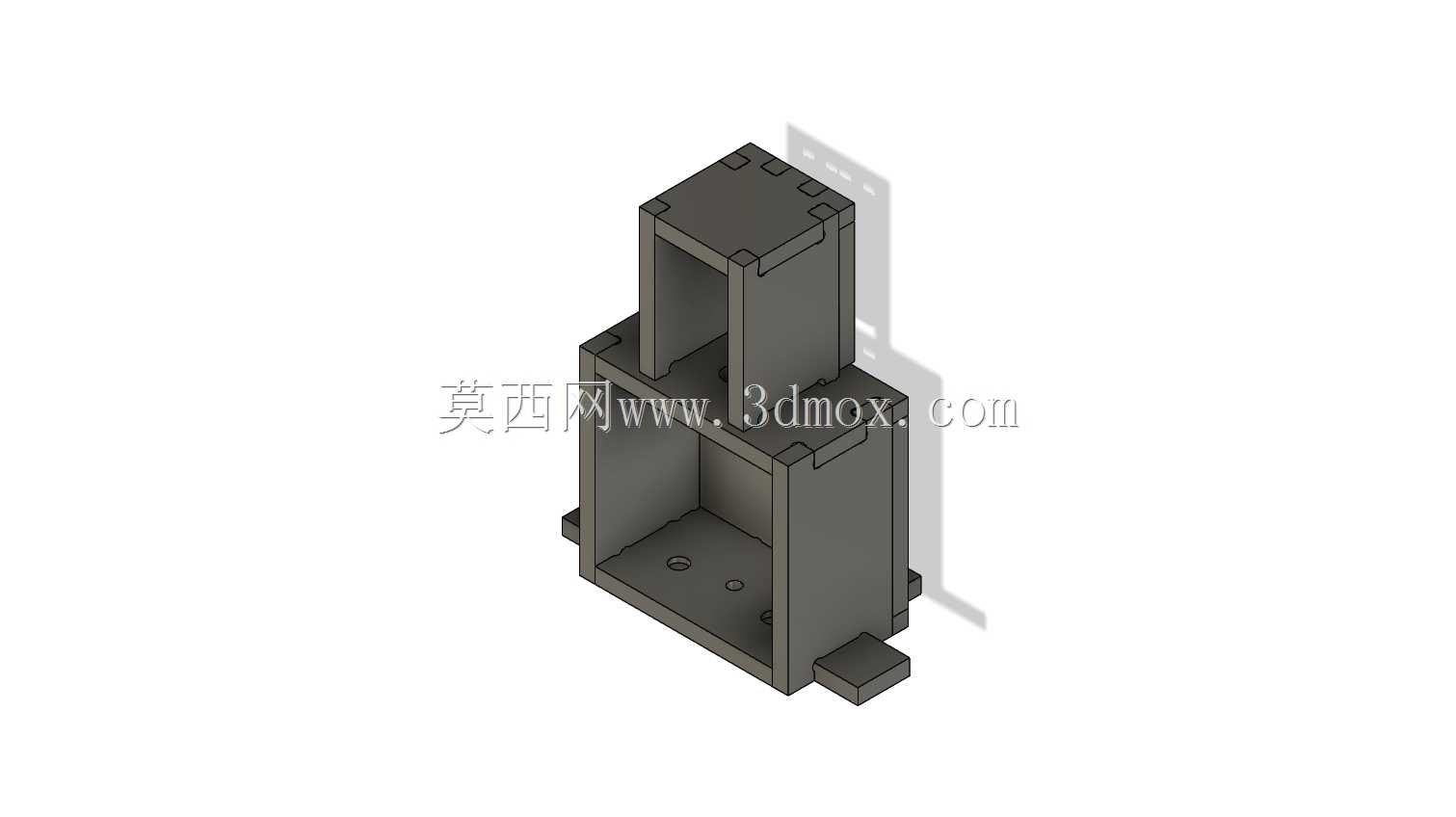

双层堆叠式模块化安装基座结构设计

　　在工业传感检测、小型功能模块集成安装的场景里，这类双层堆叠式基座是很常见的承载构件，日常做设备结构排布时经常会碰到需要分层布置元器件、同时要保证安装稳定性与空间利用率的需求，这个结构的设计逻辑刚好贴合这类使用场景。从实际用途来看，它主要承担上层功能模块与下层安装面之间的连接承托作用，下层的大尺寸框体可以直接固定在设备机架、安装面板或者工作台面上，上层的小尺寸框体用来搭载对应的传感元件、小型接线模块或者微型功能组件，分层的结构可以把不同功能的元件在垂直空间上错开，避免水平方向占用过多安装面积，尤其适合安装空间局促、需要紧凑排布组件的小型设备内部。

　　从功能特性上看，整个构件采用框式镂空设计，没有多余的实心结构，一方面能降低自身重量，减少对安装面的载荷压力，另一方面框体内部的空腔可以预留出走线空间，搭载的元器件连接线可以直接从空腔内排布，不用额外设计走线槽，让整体布线更整洁。构件的各个边角位置都设计了凸起的定位卡台，不管是上下两层框体之间的拼接，还是基座和外部安装面板、上层搭载模块的连接，都可以通过这些卡台实现快速对位，不需要反复调整安装位置，能提升现场装配的效率。下层框体的底面上预留了两个沉头安装孔，安装时螺丝可以从孔位穿入直接固定在安装面上，沉头设计能让螺丝头部完全没入构件表面，不会突出在外干涉上层模块的安装，也避免螺丝头部剐蹭周边的线路或者其他构件。下层框体底部向外延伸出两个小的定位凸块，安装时可以先把凸块卡入安装面板预先开好的定位槽里，实现预固定，不用在拧螺丝的时候全程手扶构件对位，单人就能完成安装操作。

　　设计思路上，这个构件没有采用一体化的实心块结构，而是用薄壁框体拼接的形式，在保证结构强度的前提下尽可能压缩材料用量，适合批量注塑或者3D打印加工，加工过程中不容易出现壁厚不均导致的变形问题。上下两层框体采用同比例缩小的截面设计，上层框体的外轮廓尺寸刚好和下层框体内部的卡槽尺寸匹配，拼接时可以直接卡入下层框体顶部的卡槽内，不需要额外的连接件就能实现上下层的固定，如果后续需要调整安装高度，还可以继续在上方叠加同规格的框体，拓展性比较强。构件的所有棱边都做了小尺寸的倒角处理，没有尖锐的直角，一方面是加工脱模的时候更容易，不会出现边角崩缺的问题，另一方面装配的时候也不会划伤操作人员的手，或者刮破元器件的连接线表皮。

　　从外形尺寸与安装边界来看，下层框体的长宽尺寸控制在常规小型安装模块的通用尺寸范围内，安装时只需要在安装面上开出对应大小的避让孔或者固定孔位即可，不需要对原有设备的面板做大规模改动。整体高度是根据常规小型传感器的安装高度需求设计的，上层框体的内部空腔深度刚好可以容纳常规的微型传感模块，模块装入后不会突出框体表面，能避免设备运行过程中剐蹭到模块。构件向外突出的定位凸台和卡块的尺寸都控制在很小的范围内，不会额外占用过多的周边空间，相邻安装的其他构件之间只需要预留很小的间隙就可以，适合密集排布的安装场景。另外，整个构件的壁厚保持均匀一致，不管是采用塑料注塑加工还是金属钣金折弯加工，都能很方便地实现加工成型，不需要设计复杂的加工工序，加工成本也能控制在比较低的水平，适合批量生产使用。在实际选型使用的时候，只需要核对上层搭载模块的外形尺寸和安装孔位是否和上层框体匹配，下层安装面的固定孔位是否和基座底部的安装孔对应，就可以直接选用，不需要再做额外的结构修改，能缩短结构设计的周期。
