工业用交流接触器三维结构设计

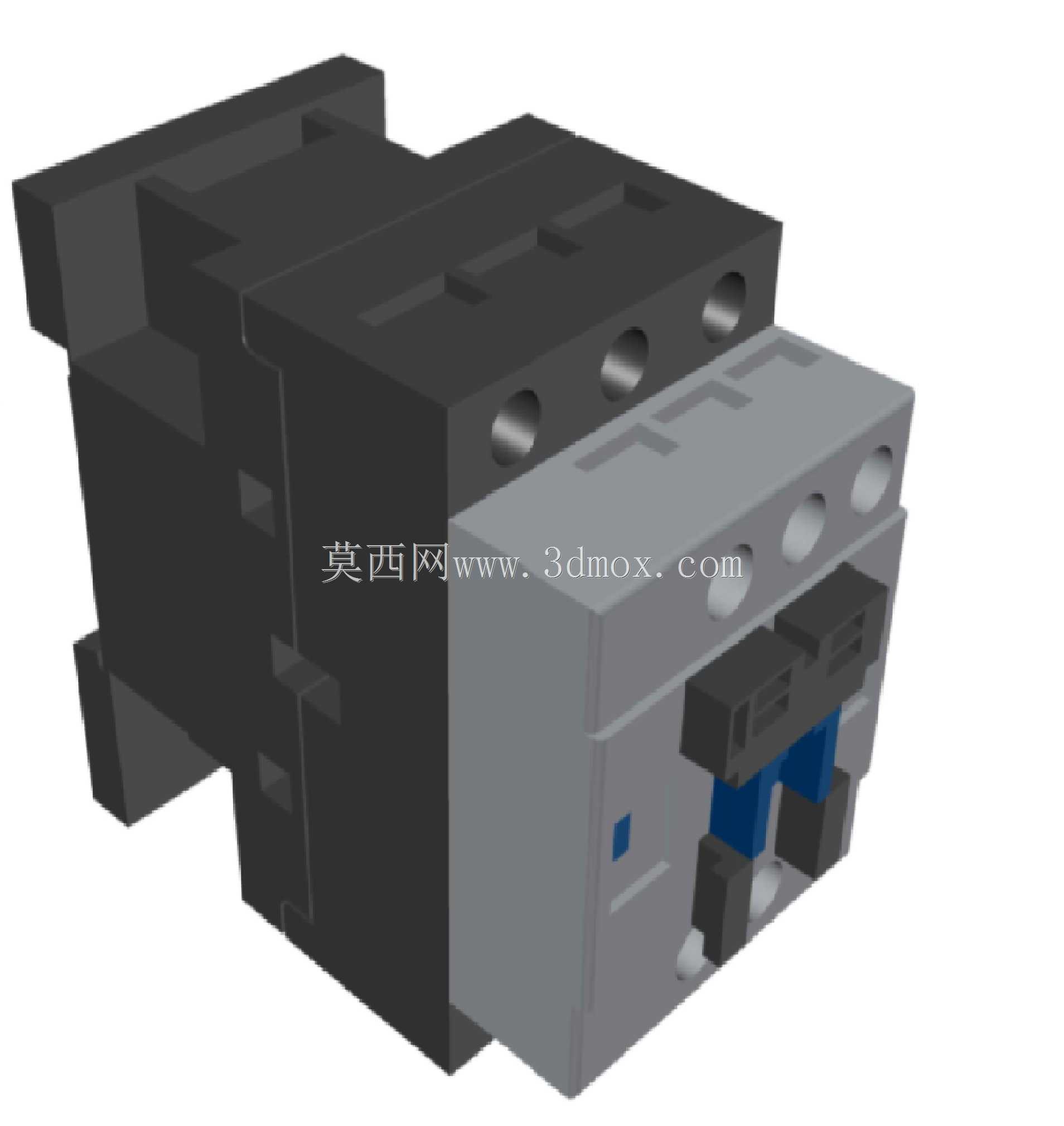

　　在低压配电与工业控制回路的搭建中，接触器是承担负载通断控制的核心执行元件，这套三维模型完整还原了常规导轨式安装交流接触器的全结构细节，可直接用于电气柜布局仿真、装配干涉校验以及教学演示场景。从实际工程应用来看，这类元件广泛覆盖机床控制回路、自动化生产线动力通断、小型电机启停控制、照明回路集中管控等场景，是工业现场用量最大的低压控制类元件之一，建模时优先还原了其安装适配性与结构装配逻辑，避免仅做外观渲染而忽略工程实用价值。

　　从结构设计逻辑来看，模型拆分了基座、电磁驱动模块、主触头舱、辅助触点组、接线端子、安装卡扣几个核心部分，其中主体基座采用阻燃热固性塑料的结构特征做了还原，上部的主触头区域预留了三个主接线端的安装位，对应三相交流回路的相线接入，端子处的压线螺丝结构、防松垫片的卡位都做了细节还原，能直观看到接线时的线缆容纳空间，方便设计电气柜时核对线缆弯曲半径与接线操作空间。下部的电磁驱动部分还原了铁芯、线圈骨架、复位弹簧的装配位置，能清晰看到吸合时动铁芯的运动行程，这部分的尺寸还原直接关系到仿真时接触器动作逻辑的准确性，也方便后续做电磁机构的优化设计参考。

　　安装边界方面，模型严格遵循常规35mm标准DIN导轨的安装尺寸，底部的导轨卡扣做了可活动的结构示意，安装时的卡扣开合行程、卡入导轨后的定位凸台尺寸都和实物一致，柜体布局设计时可以直接调用该模型核对安装孔位、相邻元件的安全间隙——按照低压配电规范，相邻接触器之间需要预留不小于10mm的散热间隙，同时要预留接线操作的手部空间，这套模型的外形尺寸还原度足够支撑这类布局校验工作。外形上，接触器的整体宽度、高度、深度比例符合常用额定电流规格的产品尺寸，前端的手动测试按钮、状态指示件的位置都做了还原，侧面的散热槽结构也按照实物的开槽位置做了建模，仿真热流分析时可以直接基于该模型提取散热面特征。

　　功能特性的还原上，模型区分了主触头的灭弧室结构与辅助触点的独立舱室，主触头区域的灭弧栅片卡位做了简化但保留了安装位置，能直观看到大电流分断时灭弧结构的布局逻辑，辅助触点的常开常闭接线位在模型正面有清晰的结构区分，方便设计二次控制回路时核对接线位置。建模时特意做了装配间隙的还原，比如动触头和静触头的开距、超程的预留空间，铁芯吸合面的防剩磁间隙都有体现，不是完全做死的实体装配，符合实际产品的装配公差要求。

　　在实际选型配套的三维布局工作中，很多工程师容易忽略接触器接线后的端子突出高度、以及线缆接入后和柜门或者线槽的干涉问题，这套模型把接线端子的突出高度、压线螺丝的顶部高度都做了准确还原，布局时可以直接模拟接线完成后的整体占用空间，避免生产装配时出现线缆顶到柜门、或者相邻元件接线工具无法操作的问题。另外模型也还原了产品表面的标识区域位置，方便后续做BOM标注、型号标识的贴图工作，直接用于生成电气装配的指导文件。
