带清洁组件的光伏板自动清扫装置结构

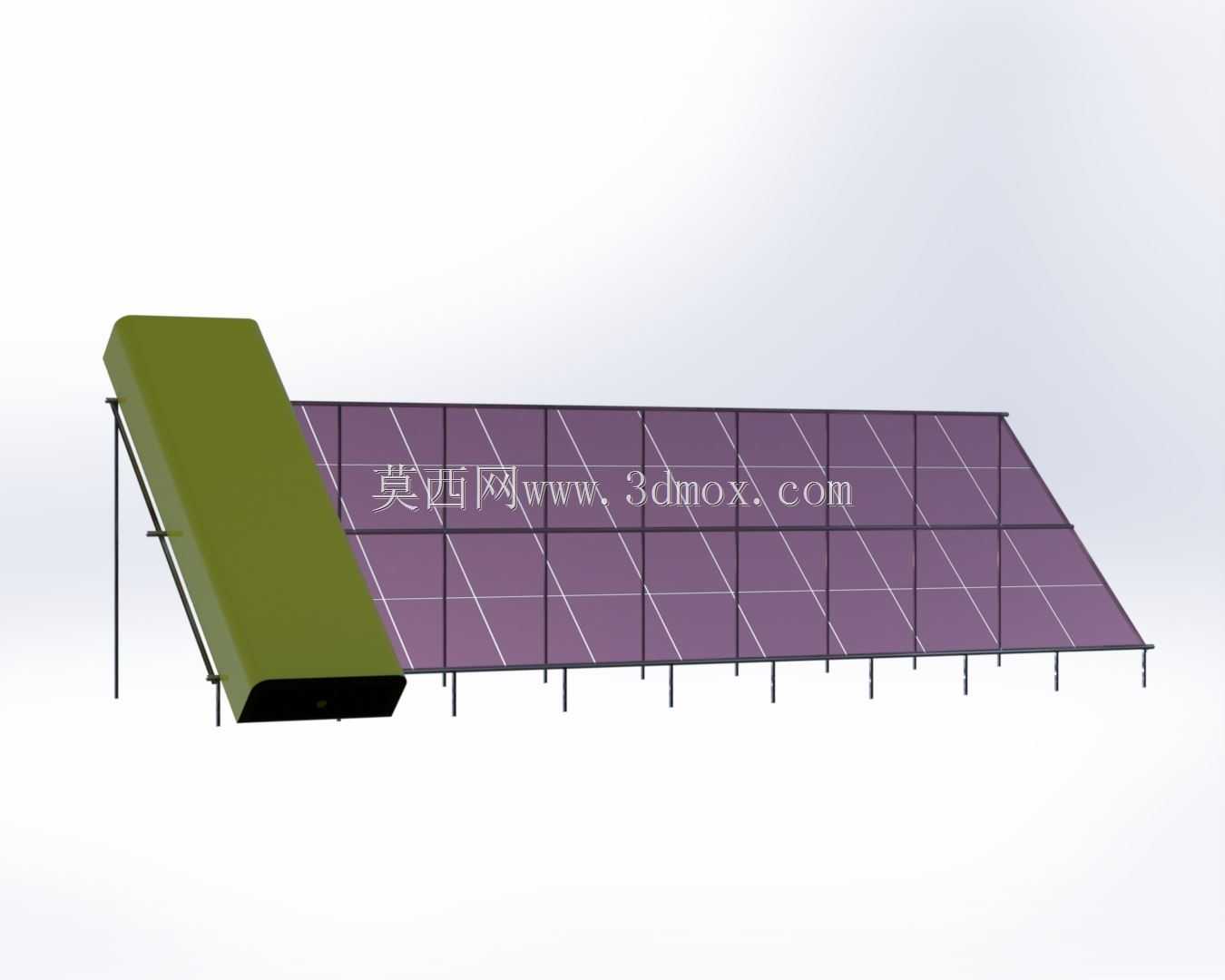

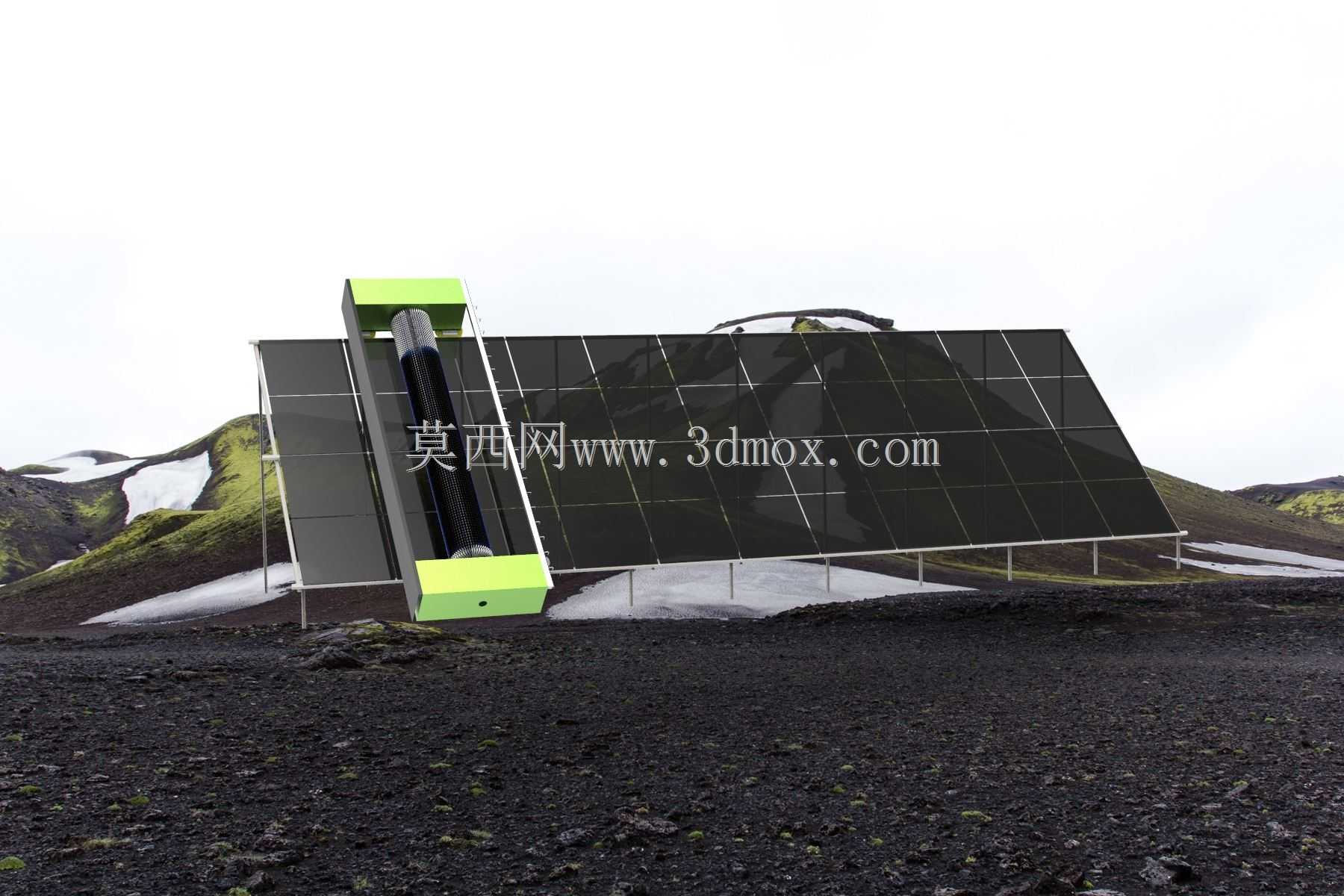

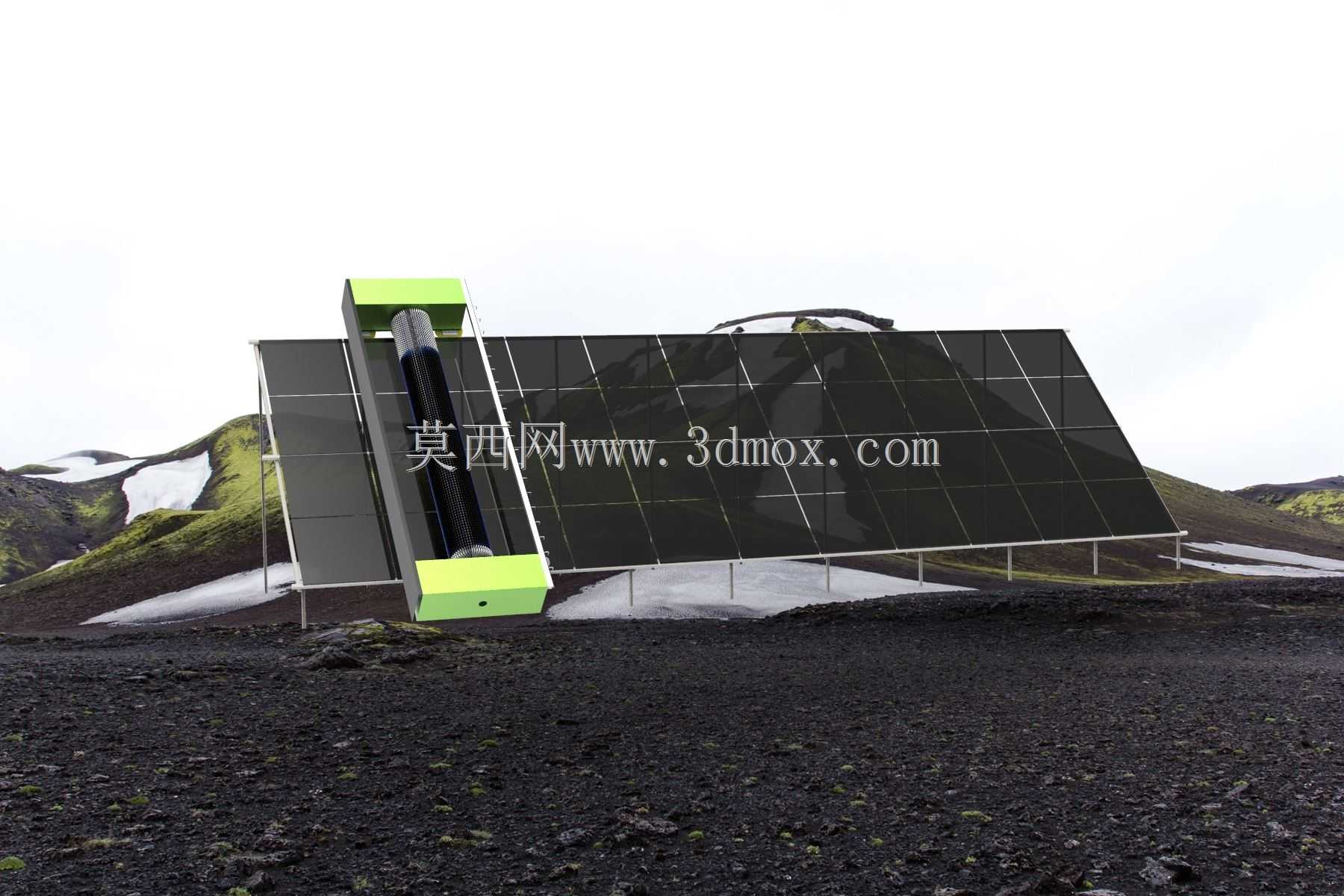

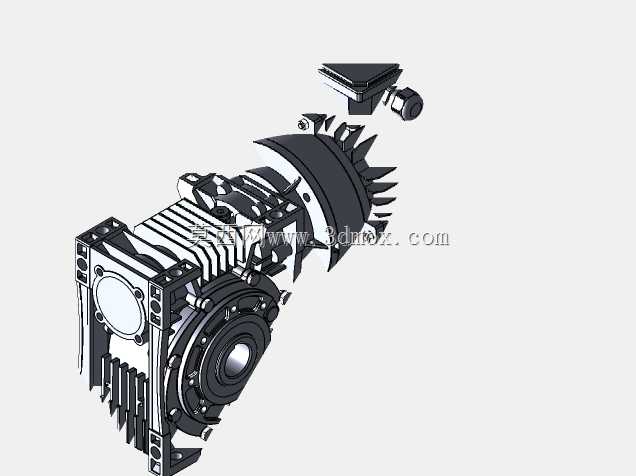

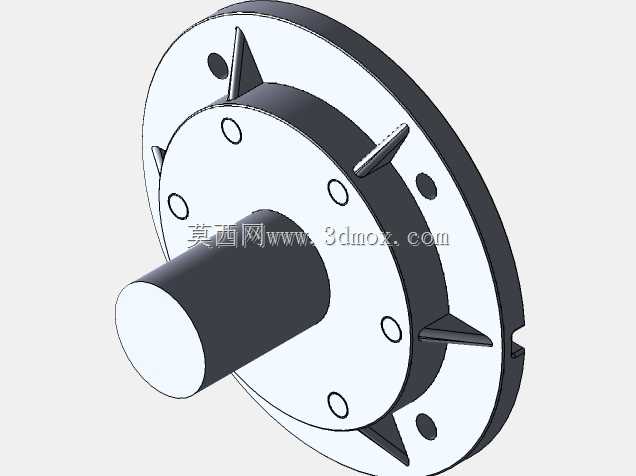

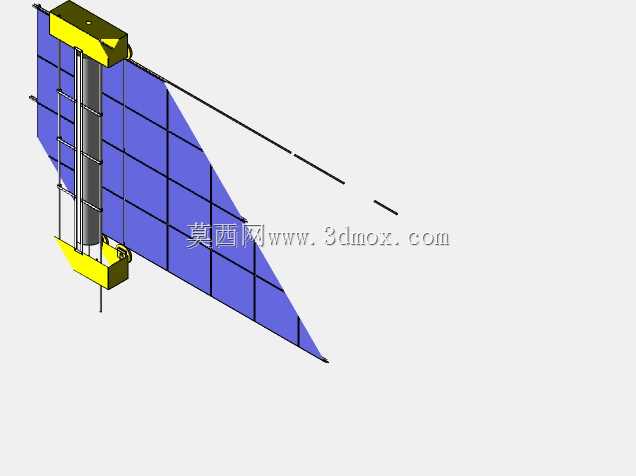

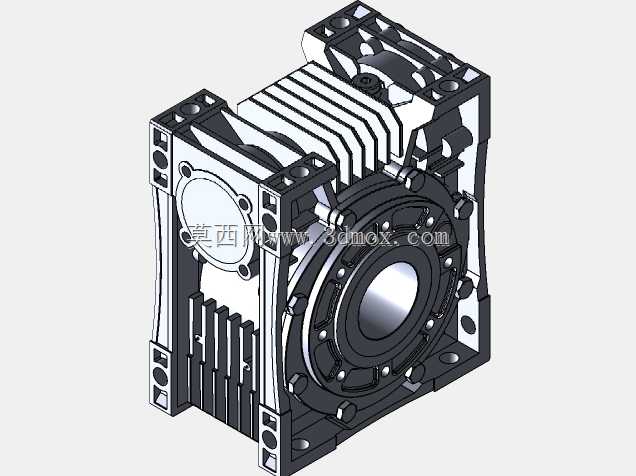

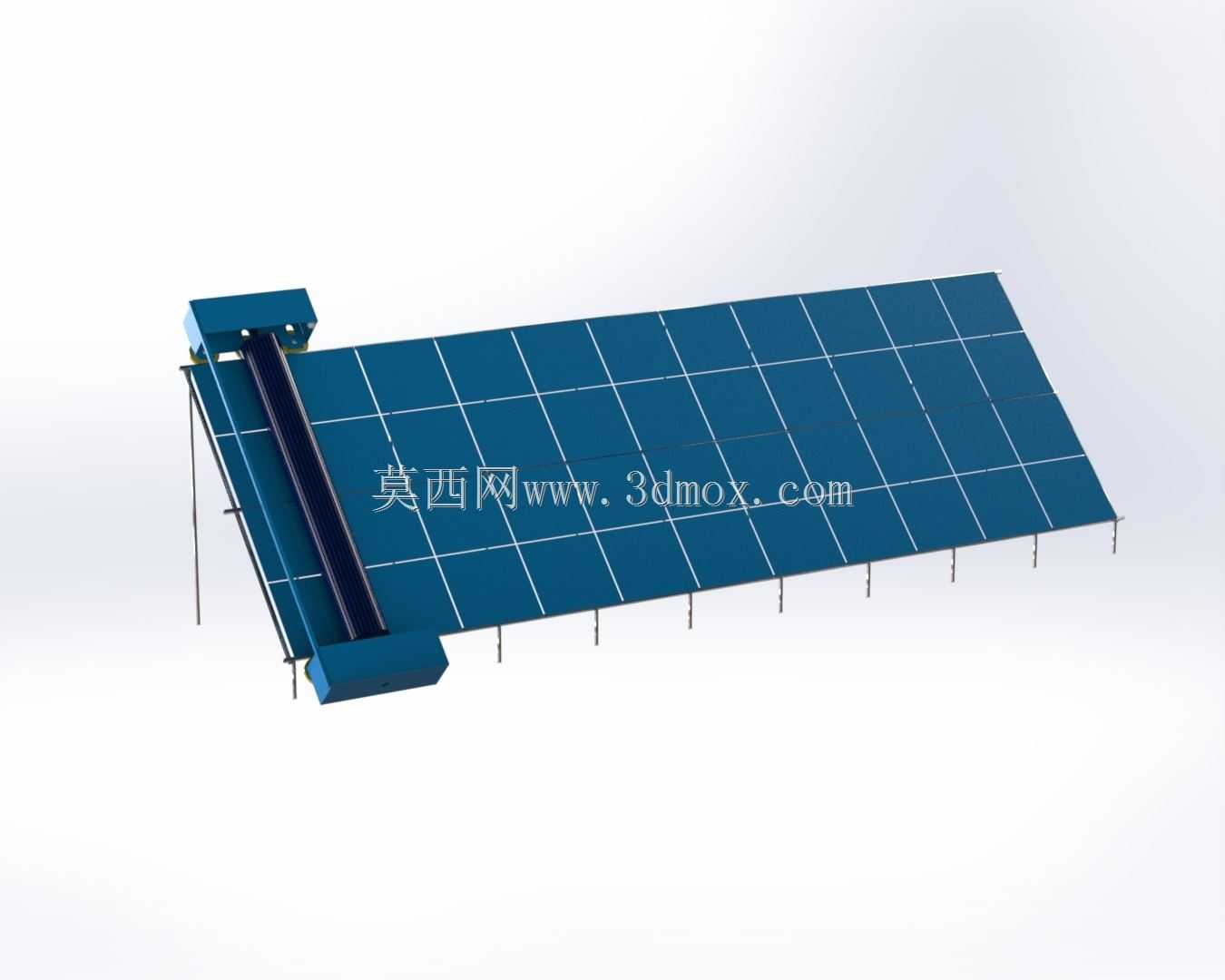

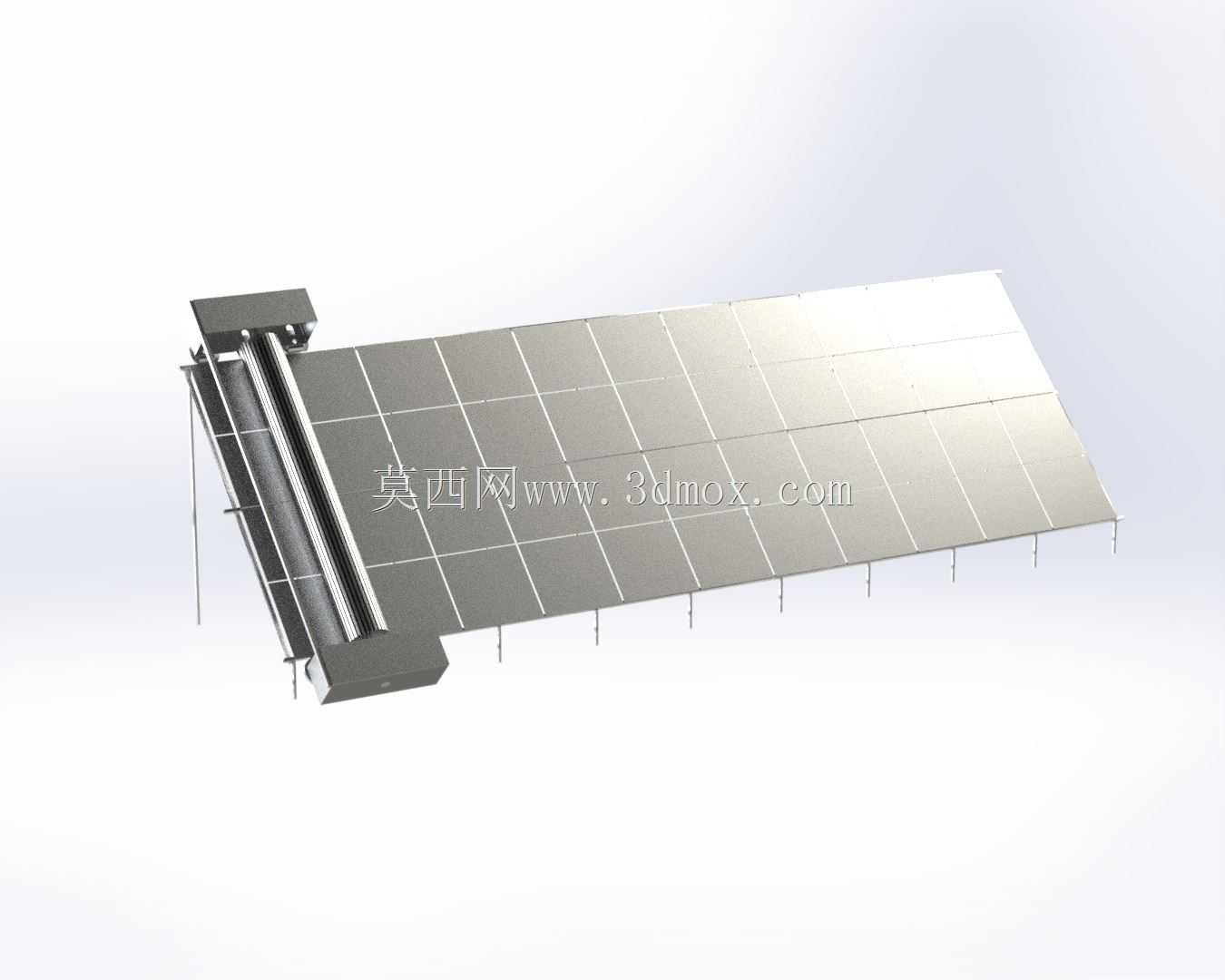

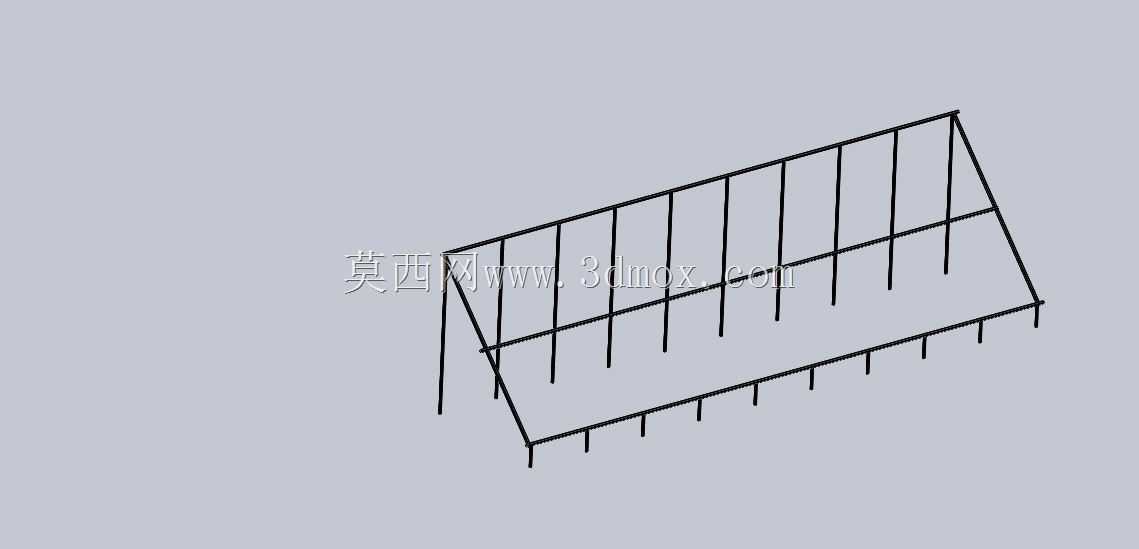

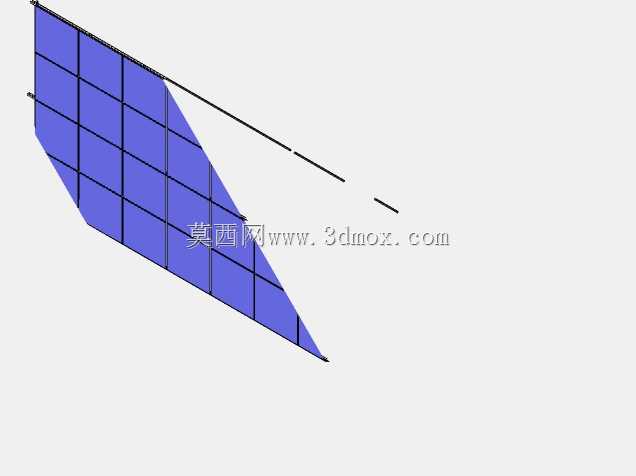

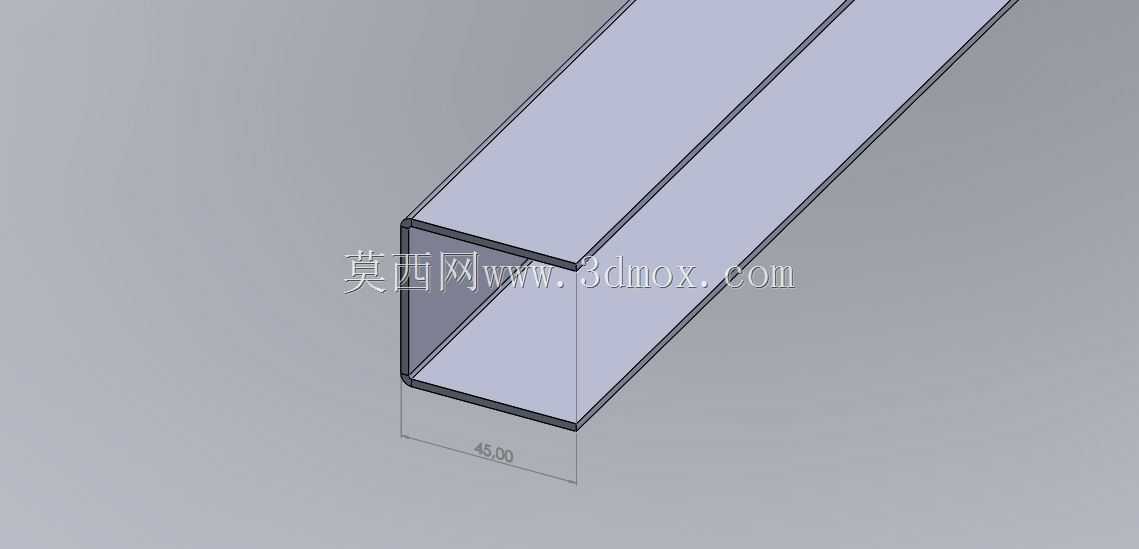

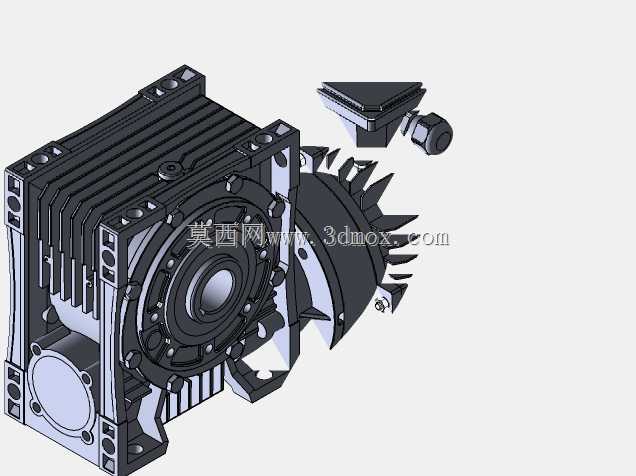

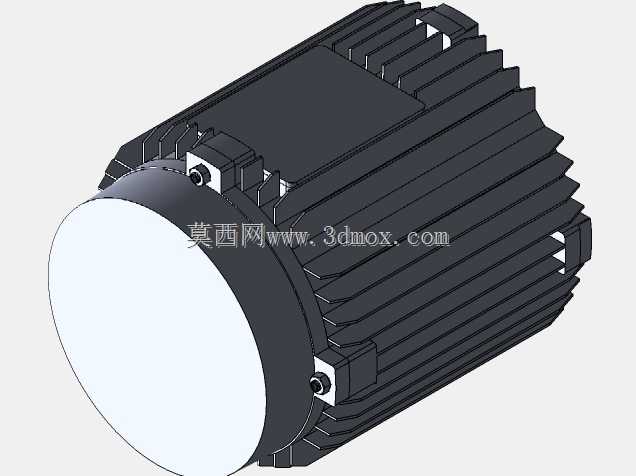

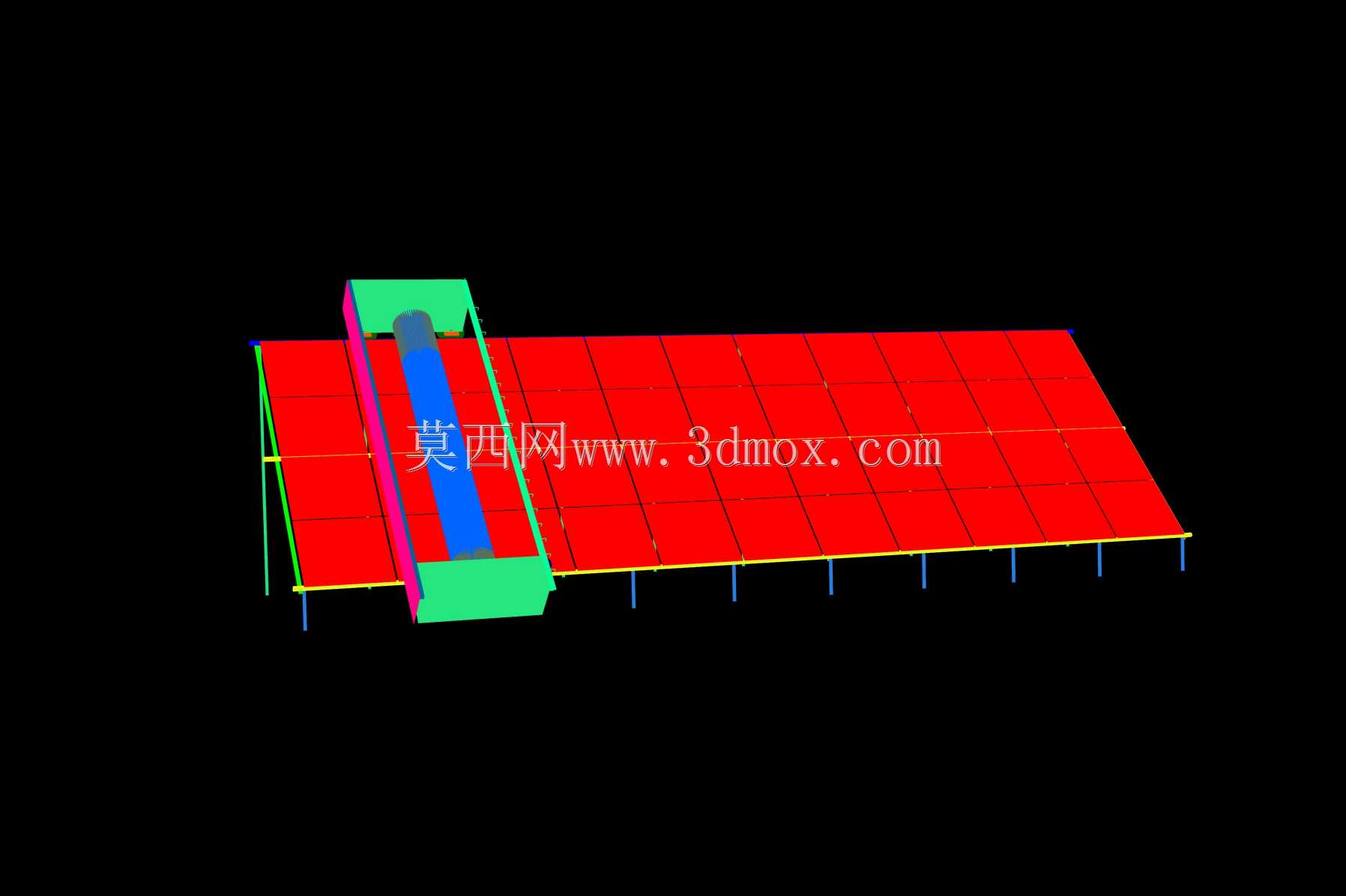

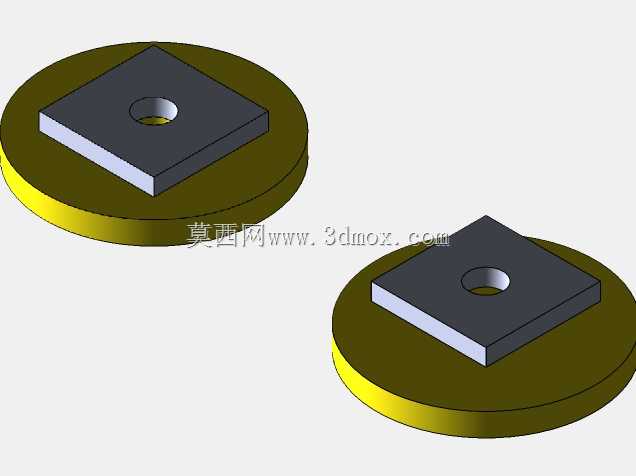

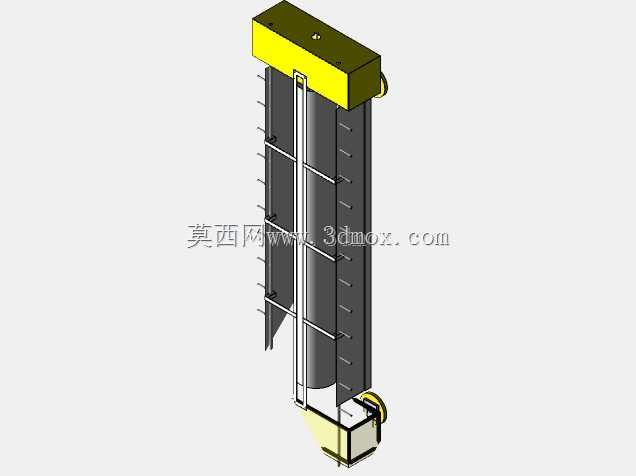

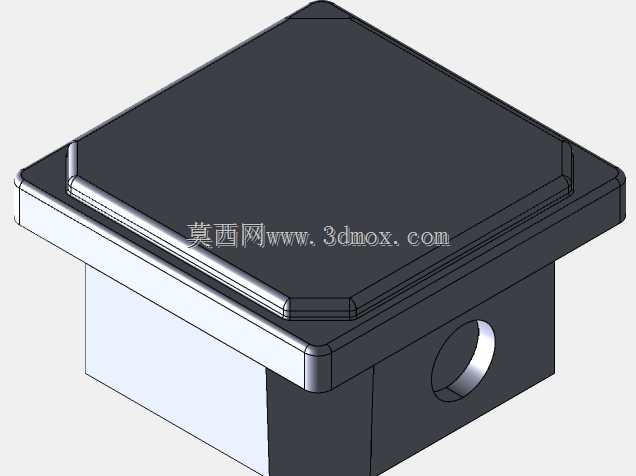

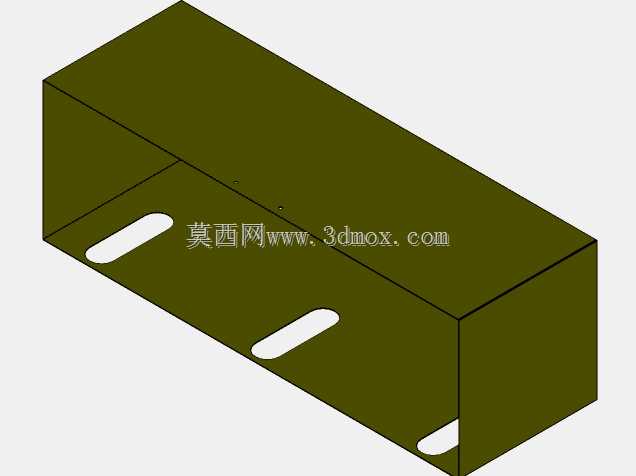

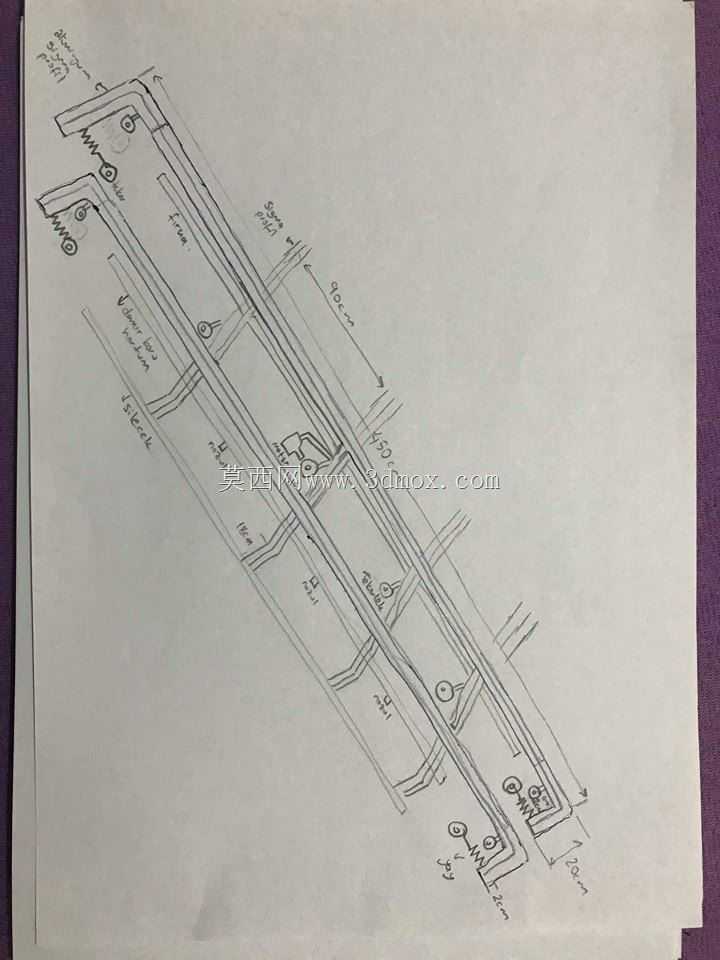

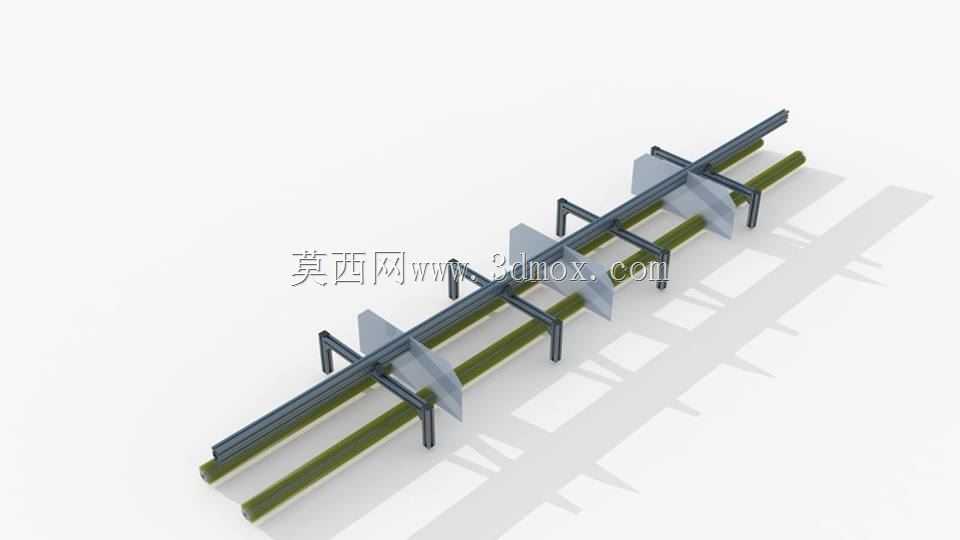

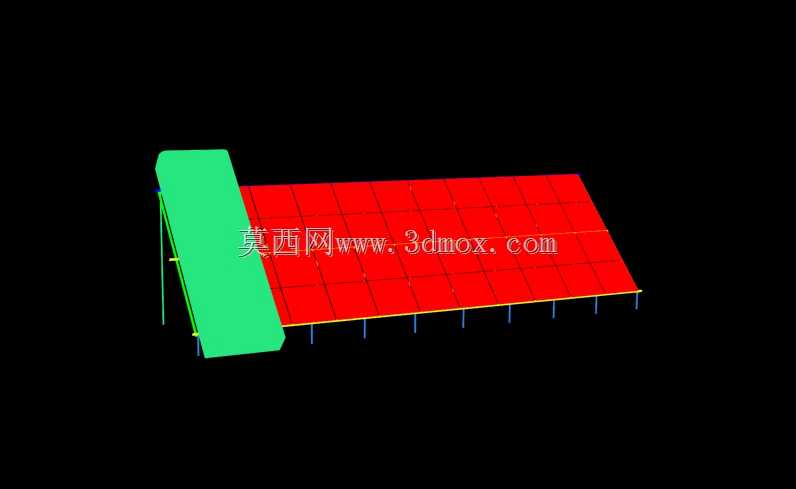

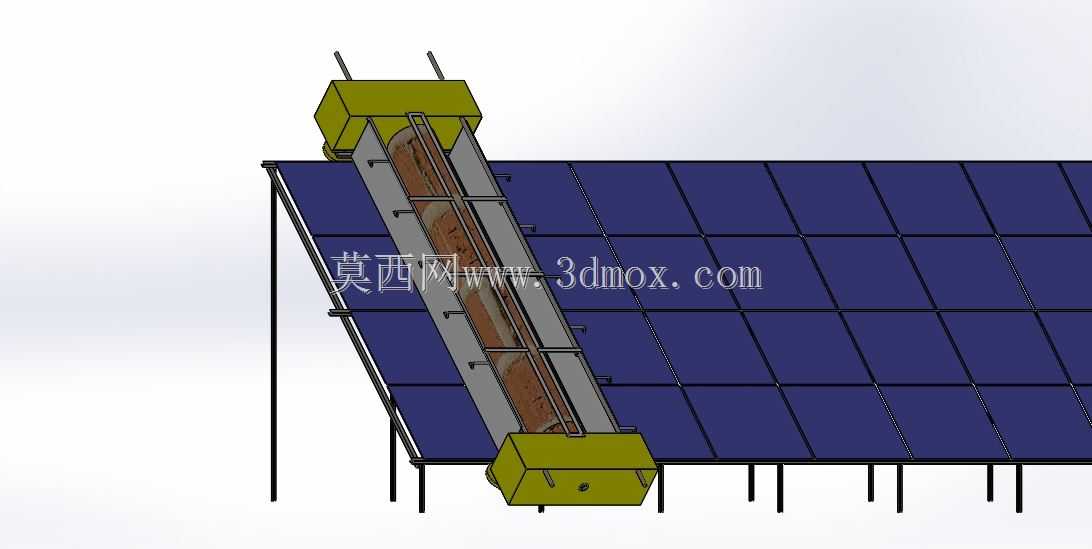

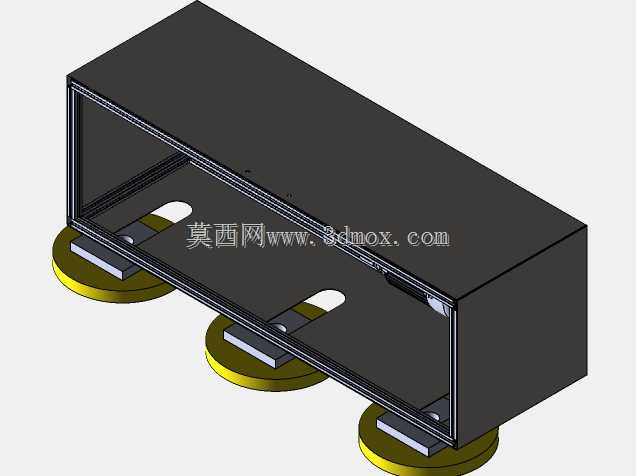

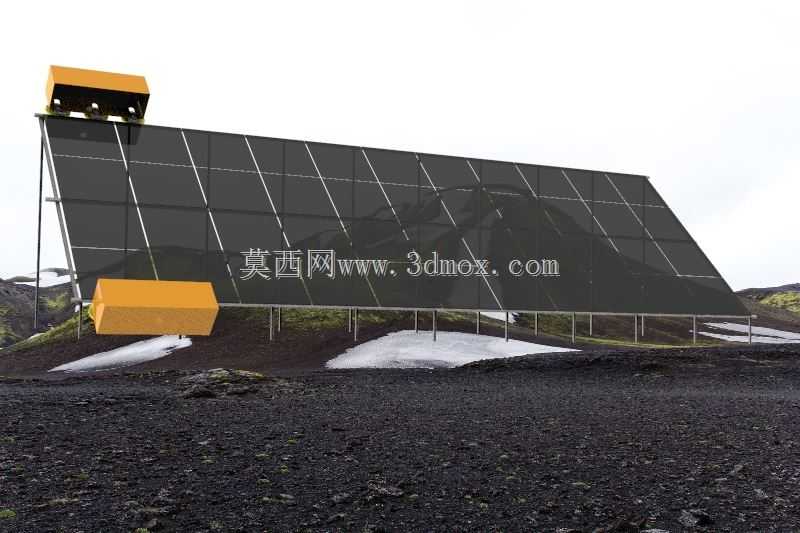

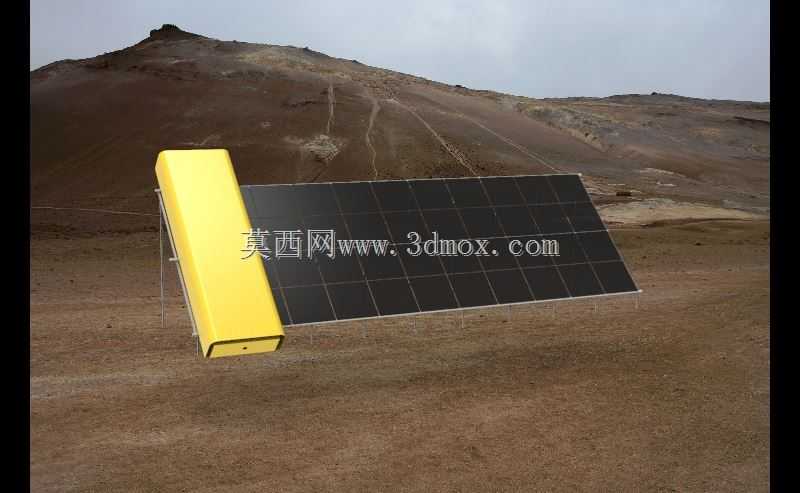

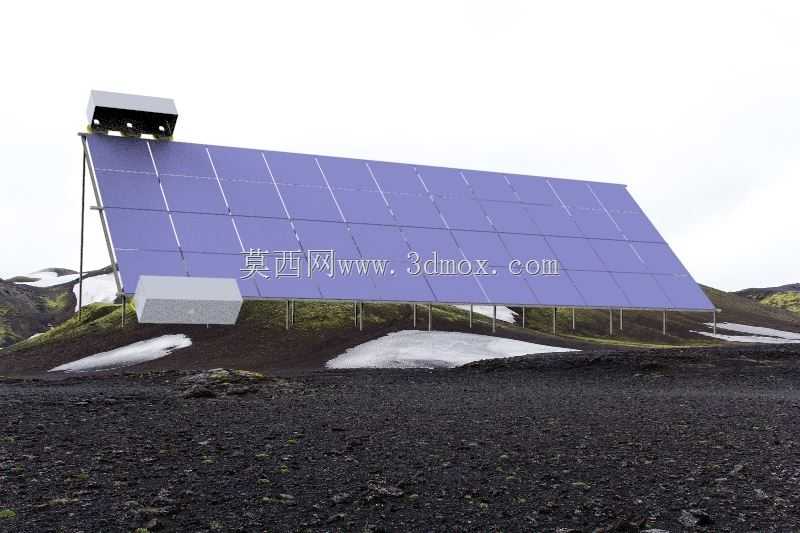

　　这套结构针对分布式光伏电站的日常运维痛点设计，核心解决户外光伏面板积灰、落叶、鸟粪附着导致的发电效率折损问题，适配倾角在15度到40度之间的常规民用、工商业屋顶光伏阵列安装场景。整套装置横跨单排光伏板的宽度方向，主体清洁执行单元采用长条形包覆式结构，外侧为橄榄绿色的工程塑料壳体，内部集成滚刷、吸尘风道与驱动行走轮组，行走轮直接卡接在光伏板的铝合金边框上，无需额外加装导轨，不会破坏原有光伏阵列的防水结构与安装承重，适配边框厚度35mm到50mm的常规晶硅光伏组件。清洁单元的行走驱动采用低转速直流减速电机，行进速度控制在每分钟0.8米到1.2米区间，避免速度过快导致清洁不彻底、或是速度过慢造成运维效率低下，滚刷采用尼龙丝与植绒混合刷毛，

　　刷毛长度超出壳体下沿15mm，能够贴合光伏玻璃表面的微小弧度，不会对钢化玻璃表层的减反膜造成划伤，针对顽固污渍区域，壳体内部预留了喷淋管路接口，可外接低压净水管道，在清扫过程中微量喷水湿润污渍，避免干刷造成的玻璃磨花。整套装置的供电直接取自所清洁的光伏组串输出端，无需额外布设供电线缆，内置的控制模块可根据积灰传感器反馈的透光率数据自动触发清扫流程，也支持定时启动设置，在清晨无光照、光伏组串未进入发电状态时完成清扫作业，避免清洁过程遮挡光伏板造成的发电功率波动。结构设计阶段充分考虑户外使用的耐候性，所有外露连接件均采用304不锈钢材质，壳体接缝处设置三元乙丙橡胶密封胶条，防护等级达到IP65，可应对暴雨、沙尘、

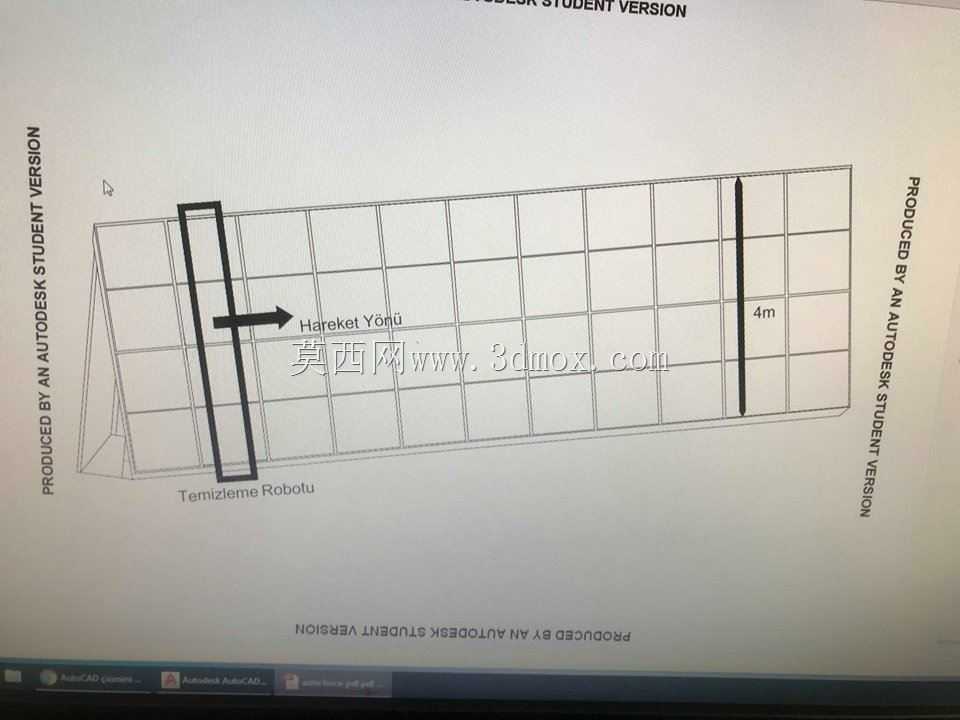

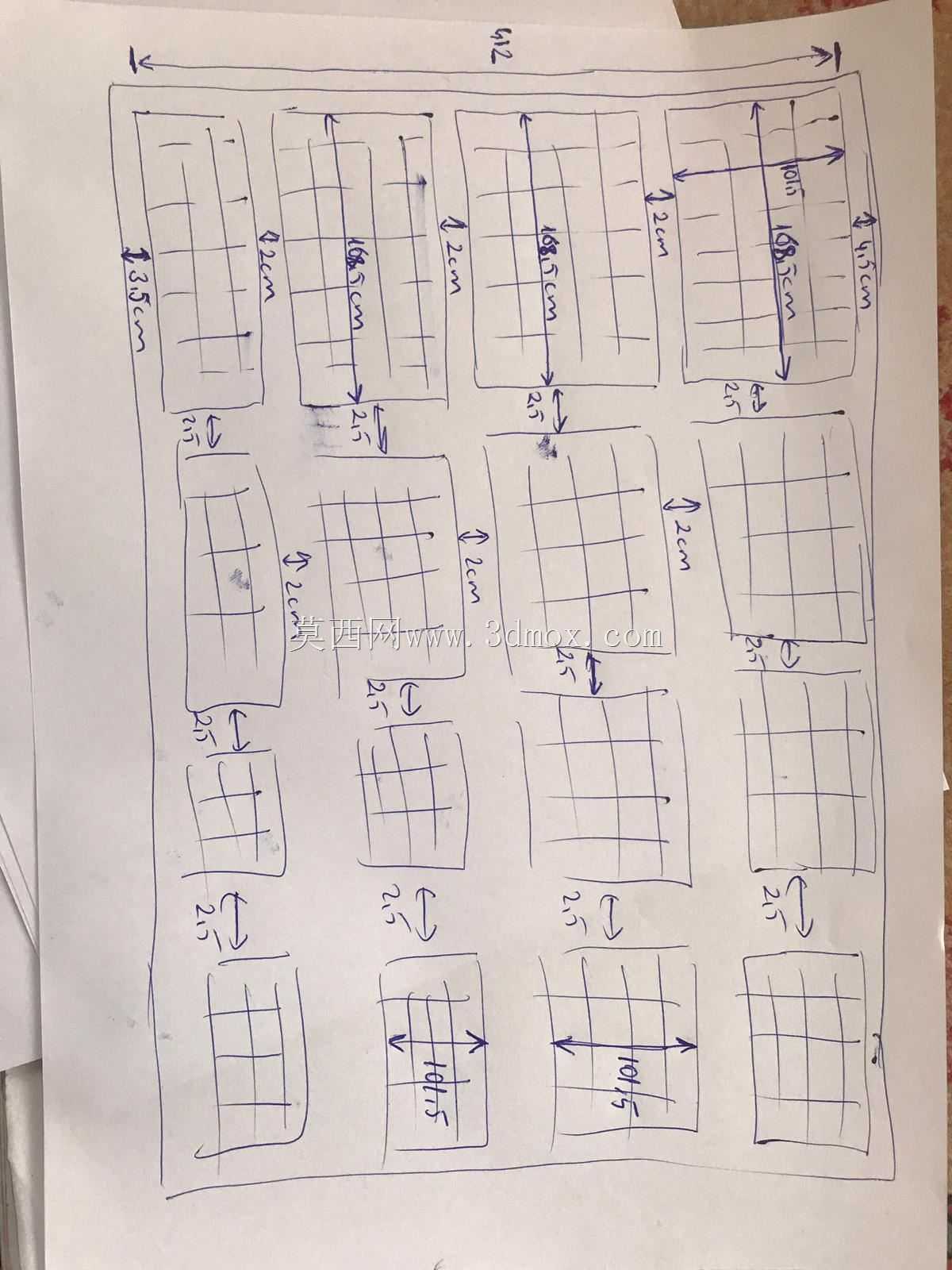

　　高低温交变等户外恶劣工况，装置的整体重量控制在12kg以内，单排光伏板安装时无需额外加固支架，原有光伏阵列的承重余量完全可以承载。在安装边界上，装置的横向长度可根据单块光伏板的宽度灵活调整，适配单块宽度990mm到1100mm的主流组件，纵向清洁行程可覆盖单排最多12块串联的光伏板，行程末端设置有软质橡胶限位块，触碰到光伏阵列端部的边框后自动反向行走，完成整排清洁后自动回到初始停靠位置，停靠位置位于光伏板的最下端边框处，不会在日常发电时遮挡光伏板的受光面。停靠状态下清洁单元的壳体与光伏板表面预留20mm的通风间隙，避免长期贴合导致局部区域散热不畅、或是积水滋生苔藓。结构的传动部分全部内置在壳体内部，没有外露的齿轮、传动带结构，

　　避免户外风沙进入传动结构造成卡滞，日常运维仅需每半年检查一次刷毛磨损情况，刷毛组件采用快拆结构，无需专业工具即可完成更换，大幅降低后期运维的人工成本。针对北方冬季积雪场景，该结构的滚刷可更换为硬质扫雪刷毛，能够清除光伏板表面厚度在50mm以内的浮雪，避免积雪覆盖导致光伏组串长时间无法发电，同时装置的驱动轮做了防滑纹路处理，在积雪覆盖的边框上行走时不会出现打滑丢转的问题。整套结构的受力经过有限元校核，在12级大风工况下，装置与光伏边框的卡接结构可承受1500N的横向拉力，不会出现被风吹落的风险，壳体的风阻设计为流线型，可有效降低强风下的结构受力，适配沿海、西北高风沙、东北高寒等不同气候区域的光伏电站使用需求。
