双工位清洁除尘作业工作台结构设计

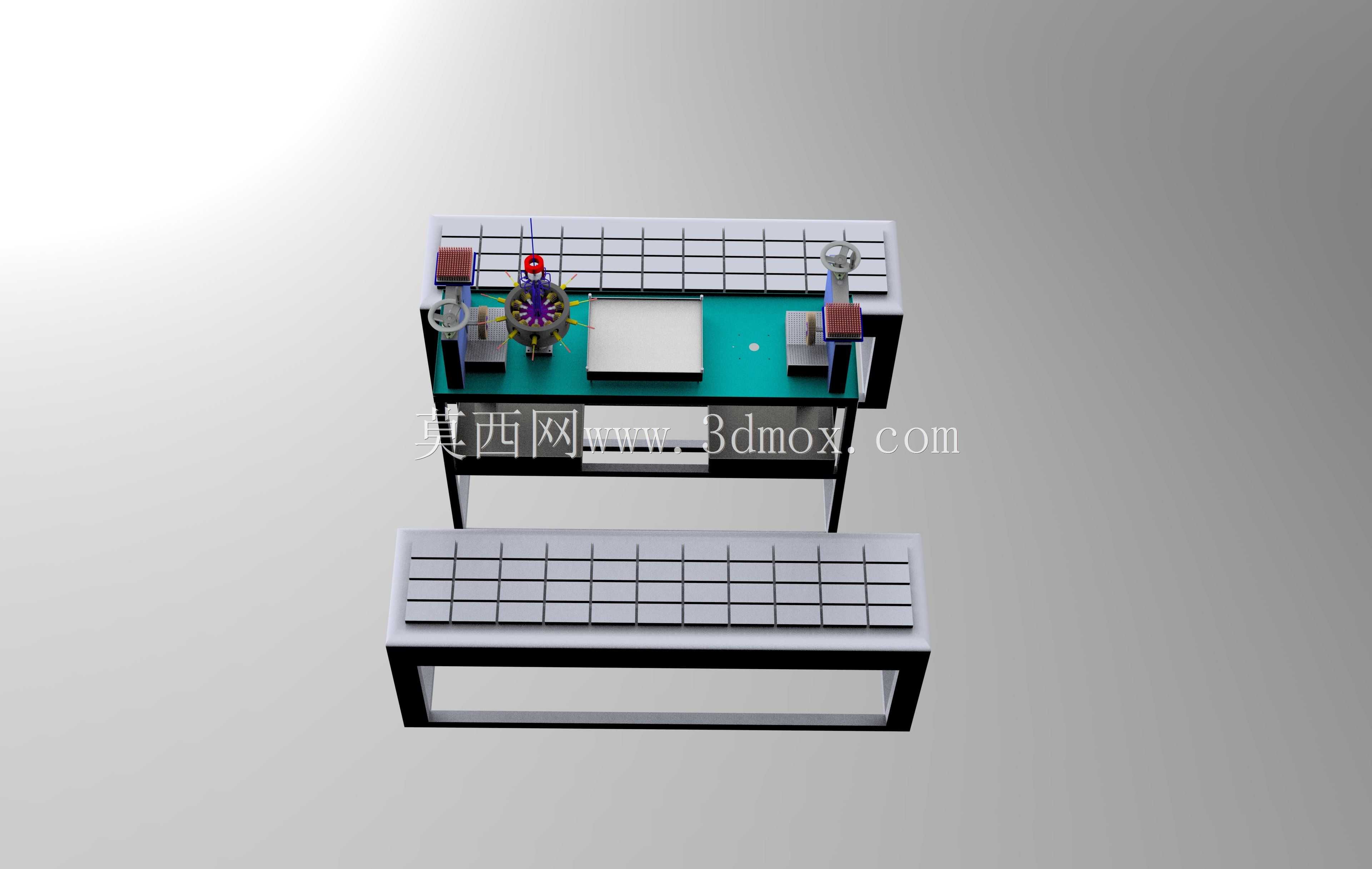

　　这套双工位作业台架的结构设计，核心面向小型精密零部件的表面清洁、除尘整理类工序场景，在电子元器件组装、小型五金件后处理、精密注塑件毛边清理这类需要人工配合工位器具完成精细作业的生产环节中，能够为操作人员提供稳定的作业承载面，同时预留了清洁除尘组件的安装空间，避免作业过程中产生的碎屑、浮尘四散到车间公共区域。从整体布局来看，设计采用上下分层的框架式结构，下层为独立的长条形置物台架，采用矩形钢管焊接成闭合框体结构，台面铺设网格状栅格板，既可以作为待加工工件的临时暂存区，栅格的镂空结构也能让散落的细小碎屑直接漏入下方预设的收集区域，减少台面积屑清理的频次，栅格板的单格尺寸控制在20mm见方，既能承托最小尺寸5mm以上的小型工件，

　　也不会因为栅格过密导致碎屑卡滞在栅格缝隙中。上层为双工位并排的作业主台面，两个工位之间预留了300mm宽的中间安装区，用来布置集中供气、除尘管路以及共用的工具挂架，两个作业工位的操作面宽度均设置为750mm，符合成年人坐姿作业的单侧手臂活动覆盖范围，操作人员不需要过度侧身就能够到台面上所有区域的工件与工具，台面深度设置为600mm，避免台面过深导致靠近后侧的工件取放不便。台架的支撑腿采用40*40mm的方管型材，底部预留了M12的可调脚杯安装孔，安装时可以根据车间地面的实际平整度调整脚杯高度，保证整个台架的台面水平度偏差不超过1mm/m，避免台面上放置的小型精密工件因为台面倾斜出现滑移掉落的问题。

　　中间安装区的台面板采用耐刮擦的复合板材制作，表面做哑光防静电处理，适合放置静电敏感类的电子零部件，台面上预留了多个直径50mm的管线过孔，除尘设备的吸风管、气动工具的供气管都可以从过孔中穿出，连接到台面上方的作业工位，避免管线杂乱铺设在台面上影响操作空间。每个工位的后侧都设置了可调节的工具挂板安装位，挂板上可以根据作业需求安装挂钩、料盒架、小型工具插座等附件，工位的外侧端部分别预留了除尘风枪、离子风棒的固定支架安装位，作业时操作人员可以随手取放风枪对工件表面进行吹尘清洁，不需要额外转身寻找工具放置位置。在设计过程中特意将上层作业台的高度设置为750mm，搭配标准的450mm高度工业作业椅，刚好符合坐姿作业的肘部支撑高度，

　　操作人员长时间作业也不容易出现手臂疲劳的问题，下层置物台的高度设置为200mm，既不会因为过低导致弯腰取物时幅度过大，也不会因为过高影响操作人员的腿部活动空间，台架下方预留了400mm高的腿部容留空间，双脚可以自然放置在台架下方，不会被框架结构磕碰。整个台架的所有框架连接处都采用满焊焊接工艺，焊接后打磨平整做喷塑处理，避免尖锐的焊渣毛刺划伤操作人员，框架的整体承重按照单工位150kg的载荷设计，即使放置较重的小型工装夹具也不会出现框架变形的问题。两个工位的除尘吸风口设计在台面后侧的边角位置，吸风口采用可定向调整的竹节管结构，作业时可以根据工件的实际位置调整吸风口的朝向，将吹尘过程中扬起的浮尘直接吸入除尘管路，避免浮尘被操作人员吸入，同时也能减少浮尘附着在工件表面造成二次污染。台架的整体安装边界控制在长1800mm、宽800mm、高1200mm的范围内，不需要占用过大的车间面积，两个工位可以同时安排两名操作人员并行作业，相比单工位台架能够节省近30%的车间占地面积，同时中间区域的共用管路设计也能减少车间管线的布设长度，降低现场安装的施工复杂度。台面的栅格板采用可拆卸式设计，日常清理时可以直接将栅格板取下，清理下方收集槽内积攒的碎屑，不需要搬动整个台架，降低日常维护的工作量，栅格板的边缘做了折边处理，安装后不会出现翘边、移位的问题，承托工件时稳定性足够。
