非对齐平行轴连接用十字滑块联轴器结构

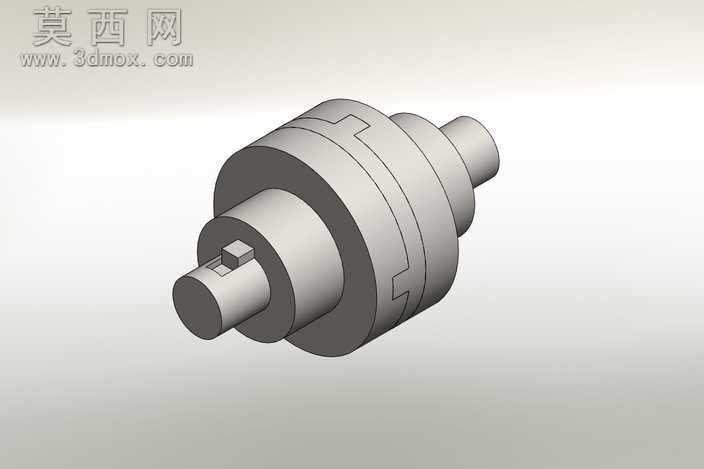

本联轴器三维模型采用SolidWorks平台完成参数化建模，整体建模过程严格遵循机械传动件的设计规范，从轴段尺寸、键槽配合到中间滑块的咬合结构均按照实际传动工况的公差要求进行绘制。模型渲染阶段采用哑光金属材质模拟45号钢调质后的零件质感，通过环境光遮蔽效果清晰呈现各部件的装配层级，半剖视角的展示逻辑能够让观看者直观区分主动轴端、中间十字滑块、从动轴端三个核心组成部分，各轴段上的平键键槽采用拉伸切除特征精准绘制，键槽的倒角、轴端的中心孔细节均完整还原，保证模型与实际加工零件的结构一致性。设计思路围绕小间距平行轴的非对中传动需求展开，区别于刚性凸缘联轴器对轴对中精度的严苛要求，该结构通过中间滑块与两侧轴端凸爪的间隙配合，能够补偿两平行轴之间的微小径向偏移，降低安装过程中的对中难度，同时在传动过程中可吸收少量的安装误差带来的附加载荷，提升轴系传动的稳定性。建模过程中对配合面的尺寸进行了合理的公差预留，滑块与凸爪的接触面设置了合理的间隙参数，既保证扭矩传递过程中不会出现过大的冲击间隙，也避免过盈配合导致的装配卡滞。模型的装配关系完全按照实际装配流程搭建，从主动轴的键装配、中间滑块的对位安装到从动轴的配合锁紧，每一步装配约束都符合机械装配工艺逻辑，可直接用于装配干涉检查、传动运动仿真的基础模型使用，也可作为机械设计教学中平行轴偏移补偿传动结构的演示案例，帮助学习者理解挠性联轴器的补偿原理与结构特点。
