手动快速压紧式钻孔夹具三维设计

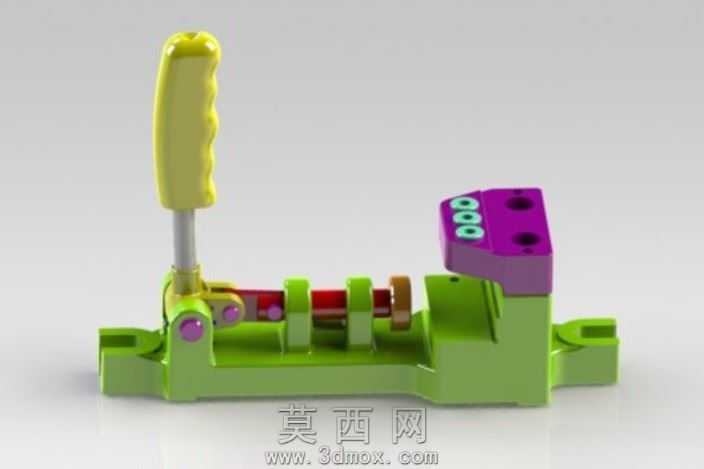

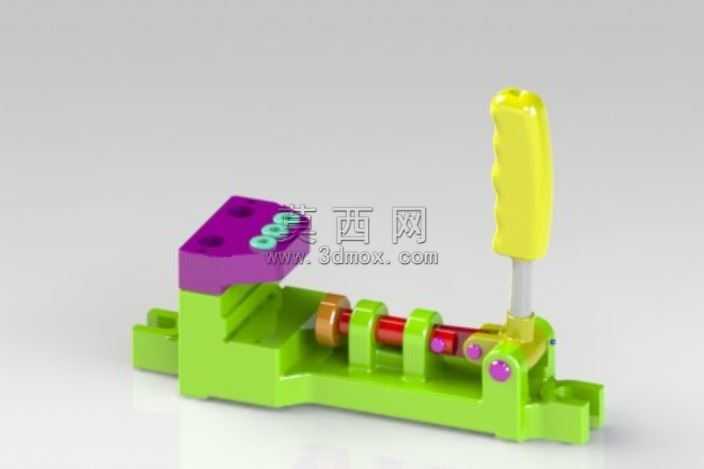

本作品为手动操作的钻孔夹具三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零件均按照实际机械加工的装配逻辑完成配合约束，完整还原了手动快速夹紧钻孔夹具的全部结构细节。建模过程中首先搭建夹具的整体底座基体，作为整个夹具的安装承载基础，底座上预留了与钻床工作台连接的安装槽位，保证夹具使用时的固定稳定性。随后依次构建手动操作的杠杆式手柄组件，手柄采用符合人体工学的曲面造型，表面做了贴合手指握持的凹凸纹理设计，在三维建模时通过曲面拉伸、圆角过渡、拔模处理完成手柄的外形构建，赋予其鲜亮的黄绿色塑料质感材质，模拟实际生产中酚醛树脂操作手柄的视觉效果。传动部分采用连杆式肘节夹紧结构，包含铰接销轴、复位弹簧、滑动压块、定位挡块等核心零件，其中复位弹簧采用螺旋扫描特征完成建模，还原弹簧的真实螺距与线径参数，弹簧材质赋予金属弹簧钢的哑光金属质感；铰接销轴与转动副位置均做了同轴度配合约束，保证手柄扳动时整个夹紧机构可以顺畅完成开合动作，实现工件的快速压紧与松脱。夹具的钻孔定位模块采用独立的紫色定位块设计，定位块上预留了多个钻套安装孔与工件定位销孔，建模时严格保证孔位的位置度公差，定位块材质赋予硬质阳极氧化铝合金的紫调金属质感，与主体底座的亮绿色工程塑料材质形成清晰的视觉区分，方便观察装配关系。整个模型完成装配后进行了真实感渲染，对不同零件分别赋予对应的材质属性：结构件采用哑光金属或硬质塑料材质，运动铰接处做了轻微的高光处理模拟金属销轴的光泽，弹簧部分做了金属拉丝质感，手柄部分做了磨砂塑料的漫反射效果。设计过程中重点练习了连杆机构的运动配合逻辑、曲面手柄的造型技巧、多零件装配的约束管理，以及不同材质的渲染参数调整，通过对夹具每个零件的细节建模，熟悉了工装夹具从基体搭建、传动结构设计到定位模块布置的完整设计流程，验证了肘节夹紧机构的行程与压紧力传递路径，确保夹具在钻孔作业时可以稳定固定工件，避免钻孔过程中工件移位，同时手动扳动的操作方式可以大幅提升工件装夹的效率，适合小批量零件的钻孔加工场景使用。
