多接口旋转式信号接驳装置结构设计

项目分类:通讯工具类 发布时间:2022-05-13 ID:624212
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计
  • 多接口旋转式信号接驳装置结构设计

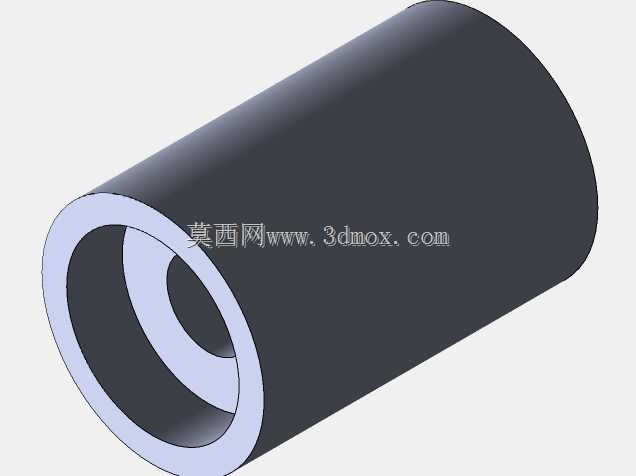

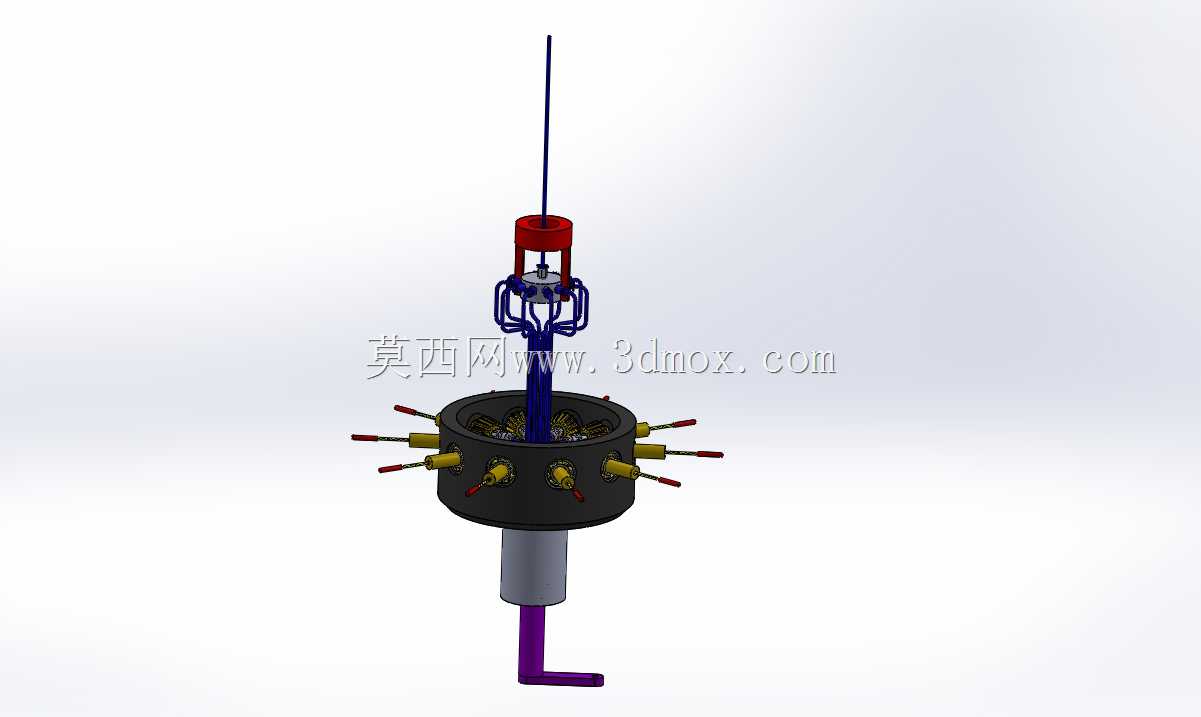

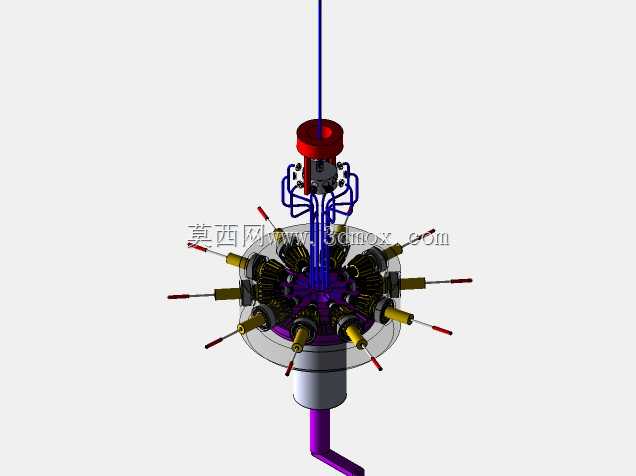

  这款多接口旋转式信号接驳装置,主要面向需要持续旋转作业同时保持多通路信号稳定传输的工况场景,常见于通讯塔旋转馈线系统、云台监测设备、旋转式雷达基座、舞台旋转灯光信号传输等场景,解决传统固定接线在设备连续回转时出现的线缆缠绕、信号断连、线缆磨损断裂等实际工程问题。从结构布局来看,装置采用立式同轴排布设计,底部设置L型弯折固定支脚,支脚采用方截面型材结构,安装时可通过支脚的通孔配合紧固件完成与安装基面的固定,整体安装基面占用直径不超过主体筒体直径的1.2倍,垂直方向总高度控制在筒体直径的3.5倍范围内,安装边界预留径向15mm、轴向20mm的操作空间即可完成装配与后期维护。主体筒体作为整个装置的核心承载结构,采用圆柱中空结构设计,

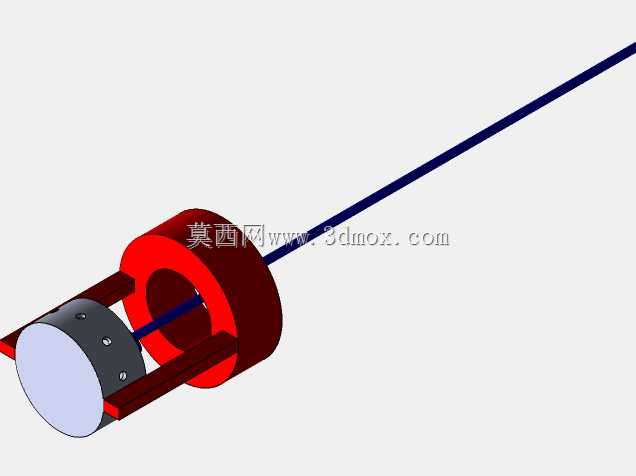

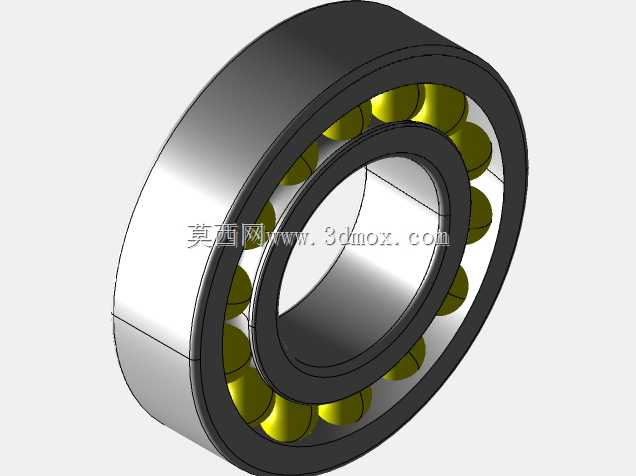

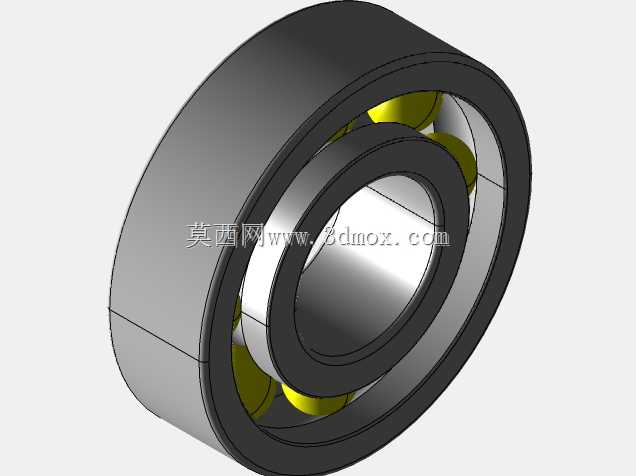

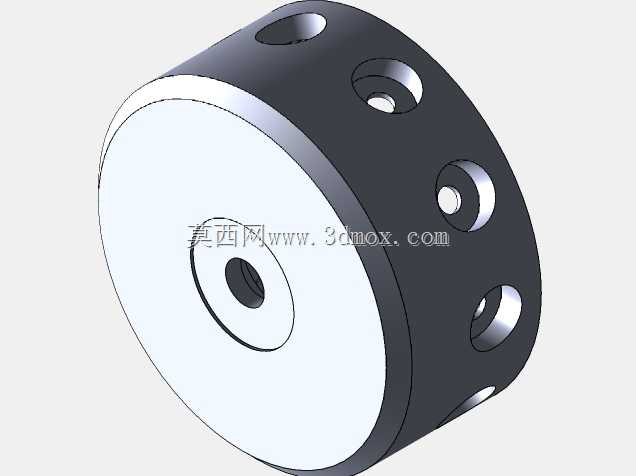

  内部集成多通路导电滑环与信号传输触点,筒体侧壁均匀分布8组径向输出接口,接口采用插拔式快接结构,每个接口内置信号插针与锁紧卡扣,可适配同规格的信号传输线缆,接口向外延伸的长度控制在30mm以内,避免旋转过程中与周边结构发生干涉。筒体上部设置笼式定心支架,支架采用多根辐条式结构与中心轴套连接,既可以对中心贯穿的主传输天线杆起到径向约束作用,避免长杆在旋转过程中出现摆振,又能减少上部结构的风阻与自重,降低旋转驱动的负载。中心主传输杆从装置底部贯穿至顶部,顶部设置红色绝缘固定座,主杆顶端预留天线安装接口,可适配不同规格的鞭状天线,主杆与筒体之间采用轴承配合,保证旋转过程中同轴度误差控制在0.1mm以内,减少信号传输的接触损耗。

  装置的旋转通路采用贵金属触点接触设计,每个信号通路独立屏蔽,避免多通路之间的信号串扰,可同时传输多路低频控制信号与高频通讯信号,旋转过程中接触电阻波动值控制在毫欧级,保证信号传输的稳定性。在设计思路上,这款装置优先考虑了工况下的维护便捷性,筒体上下端盖采用快拆式螺钉连接,无需整体拆卸装置即可完成内部触点的检查与更换,侧壁的接口模块采用独立嵌装结构,单个接口损坏时可单独更换模块,无需报废整个筒体结构。考虑到户外使用场景,所有接口位置都设置了密封胶圈,整体防护等级可达到IP54,能够应对常规的雨淋与粉尘环境,底部的固定支脚做了圆角过渡处理,减少安装过程中的应力集中,支脚表面做防锈涂层处理,适应户外长期使用的腐蚀环境。

  从实际使用的角度来看,这款装置的旋转阻尼经过调校,既可以随上部负载被动旋转,也可以配合小型驱动机构实现主动定速旋转,旋转过程中无卡顿、无异常噪音,连续回转寿命可满足长期户外作业的需求。多接口的排布方式采用等角度均匀分布,每个接口的出线方向都做了导向斜角处理,避免线缆弯折角度过小导致的线芯断裂,上部的笼式支架除了定心作用外,还可以作为线缆的梳理结构,将顶部天线的馈线顺着支架辐条引入筒体内部的滑环结构,避免线缆外露造成的缠绕与老化。装置的重量主要集中在下部筒体位置,整体重心偏下,安装后稳定性更好,即使在有一定风载的高空工况下,也不会出现明显的晃动,保证信号传输的指向精度。
