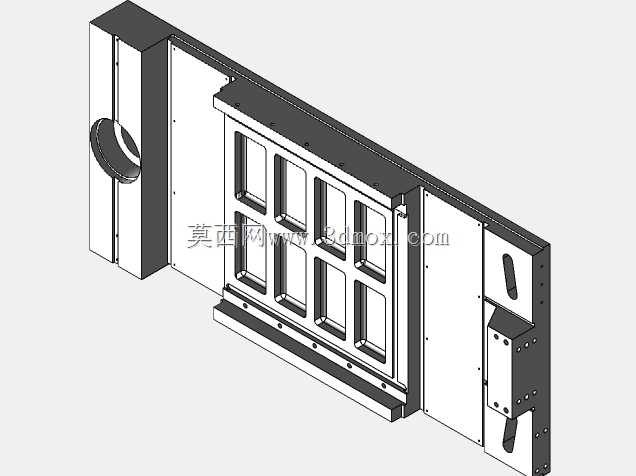

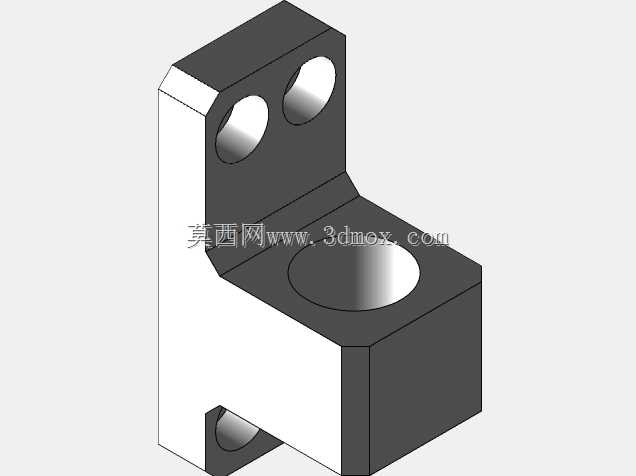

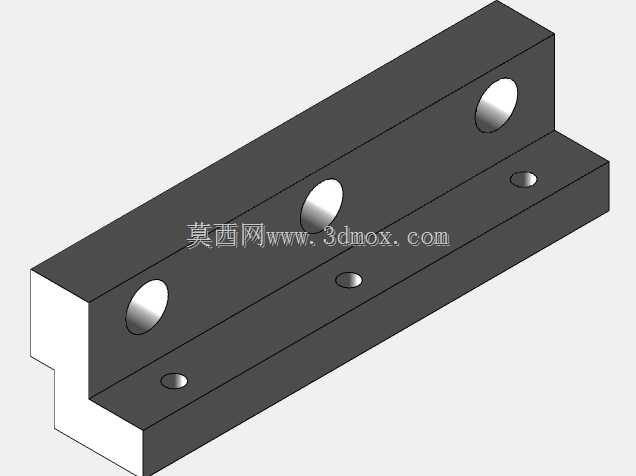

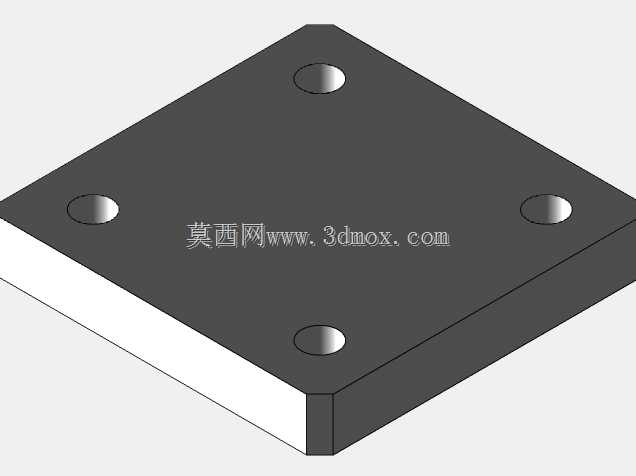

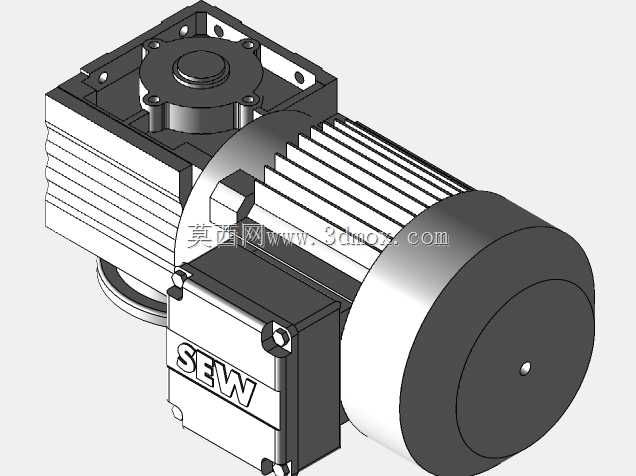

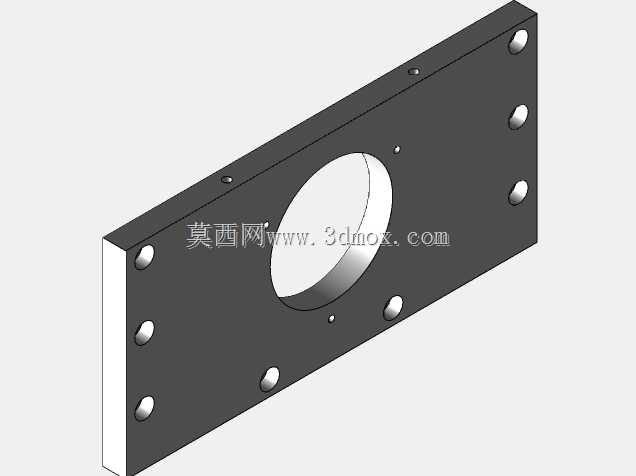

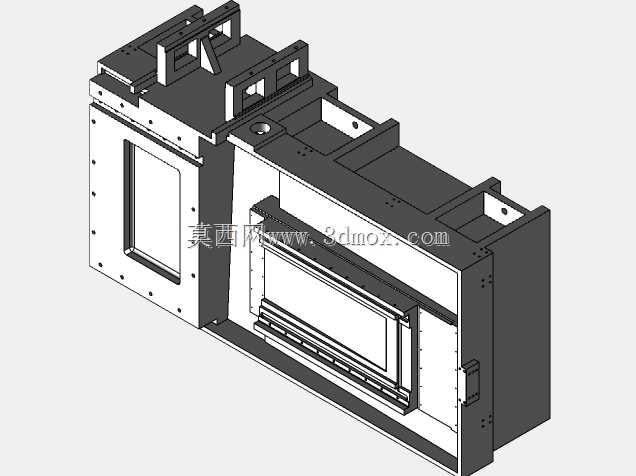

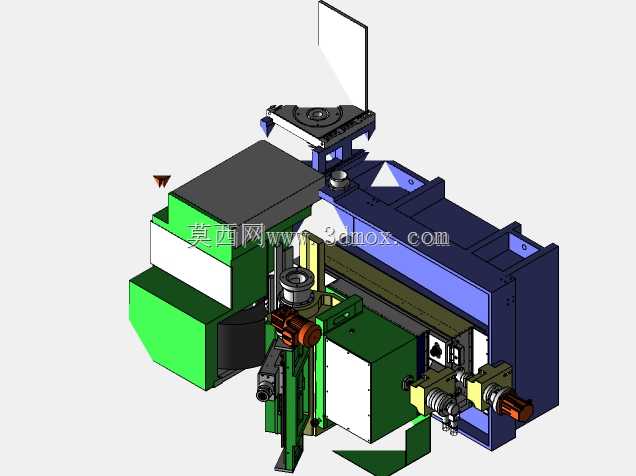

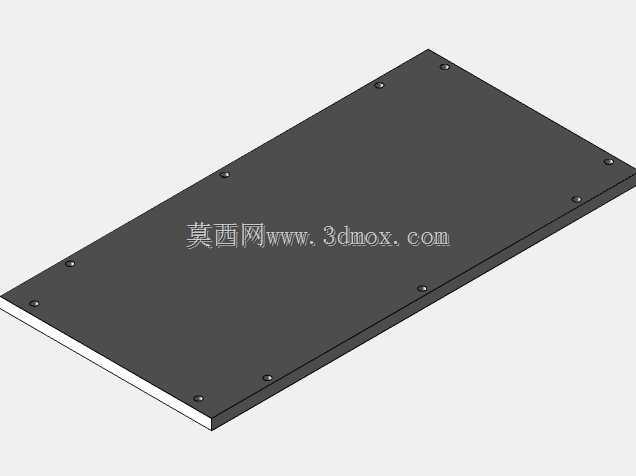

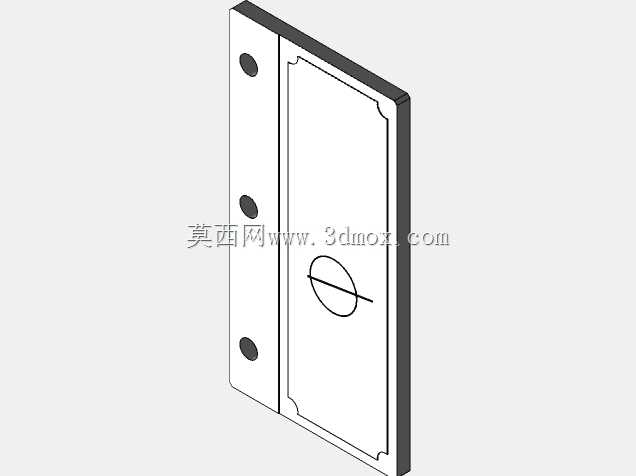

环形抛光研磨砂轮结构设计

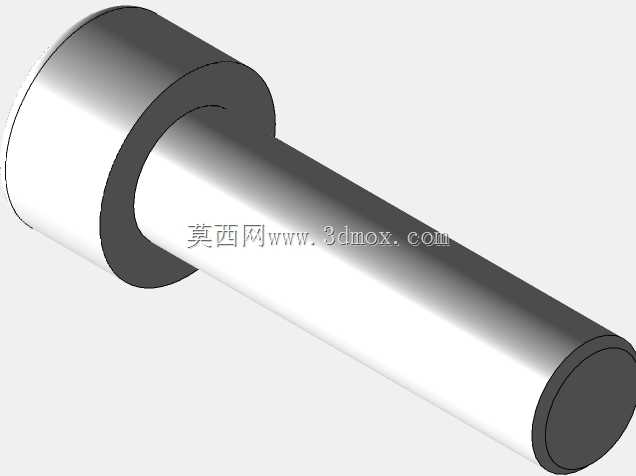

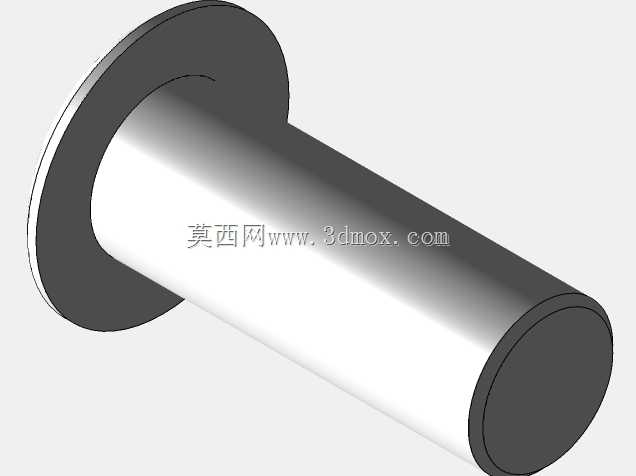

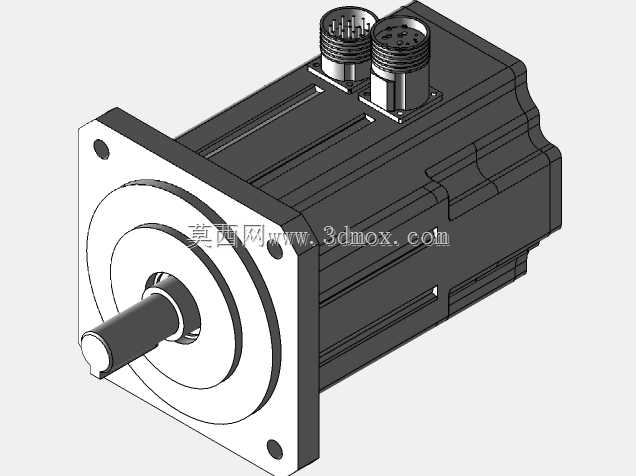

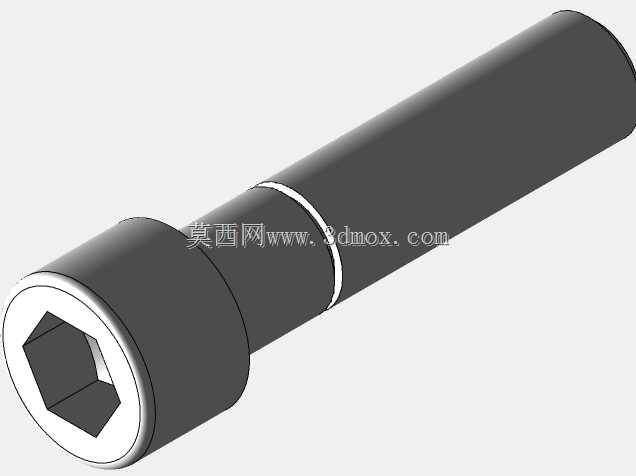

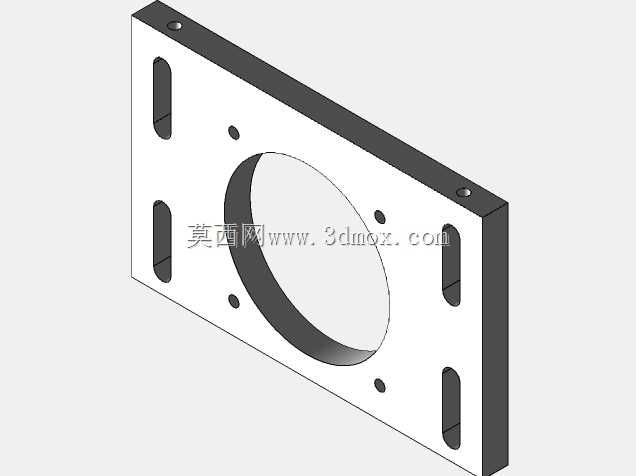

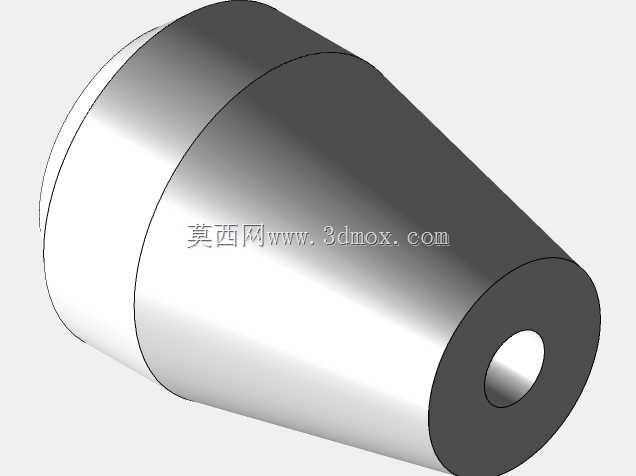

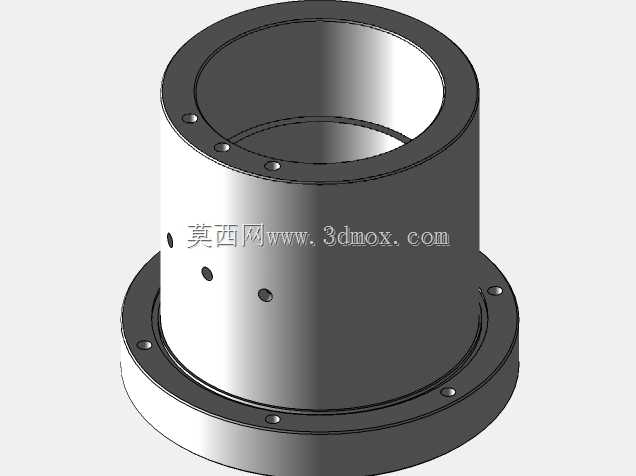

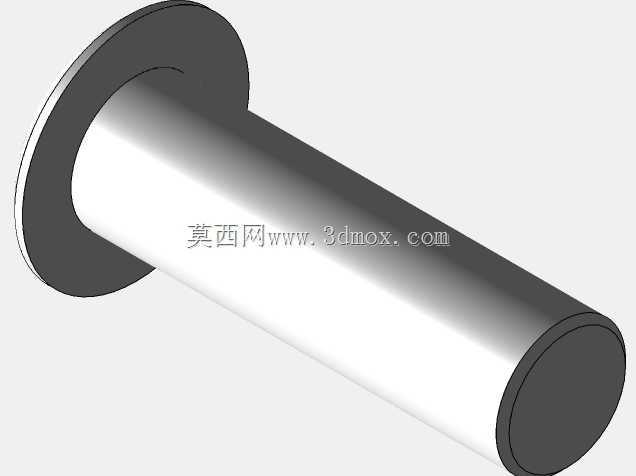

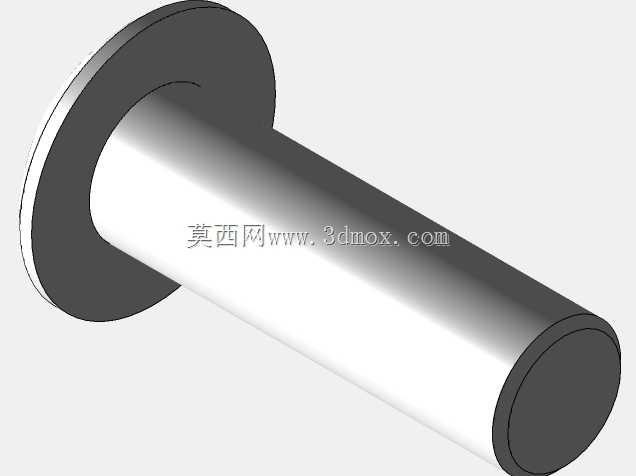

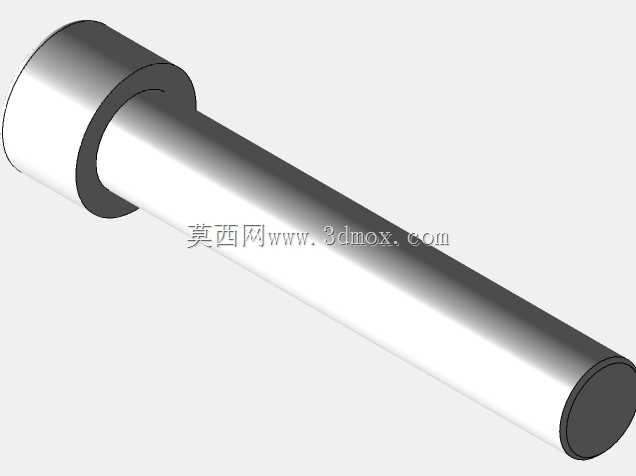

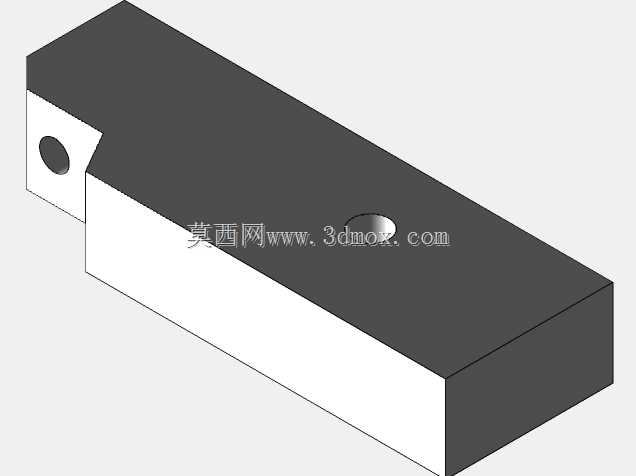

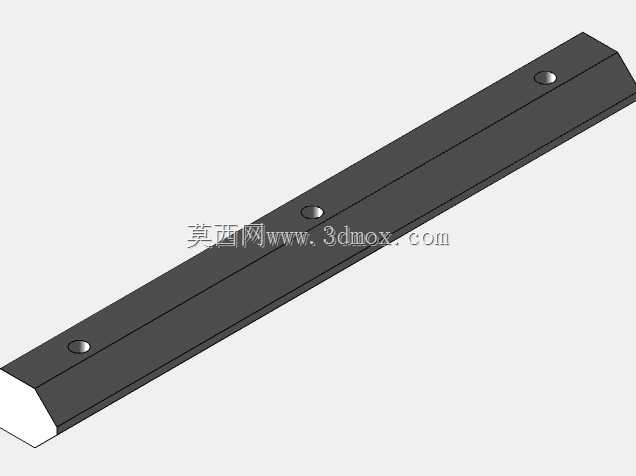

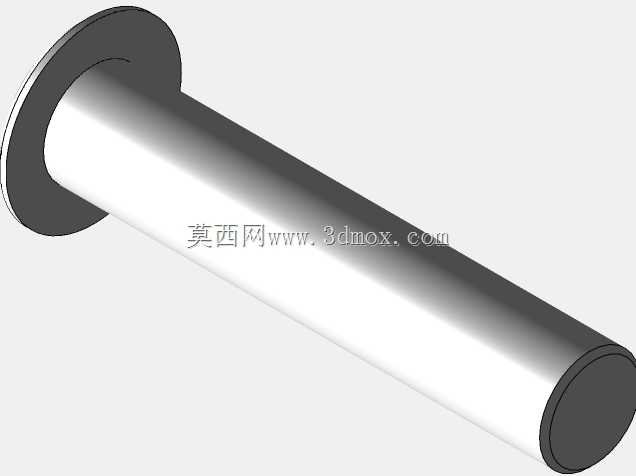

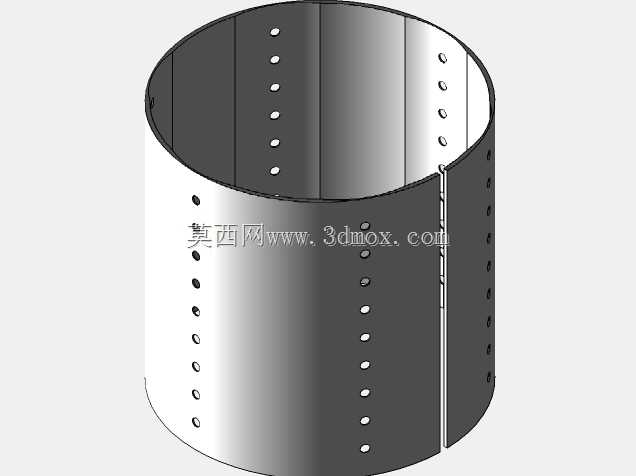

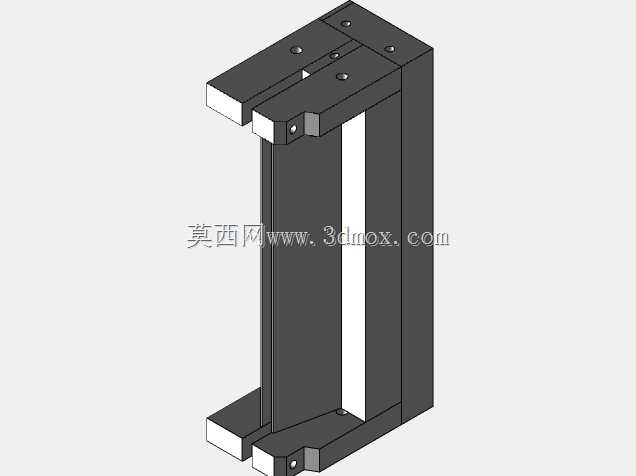

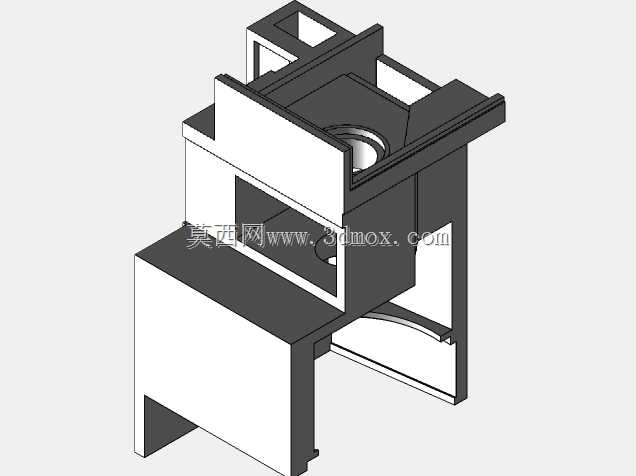

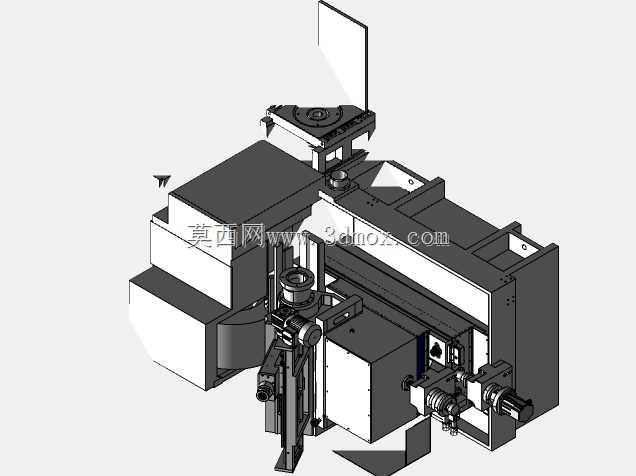

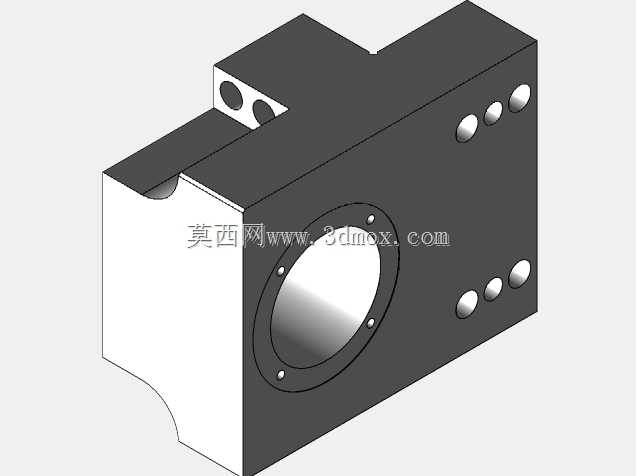

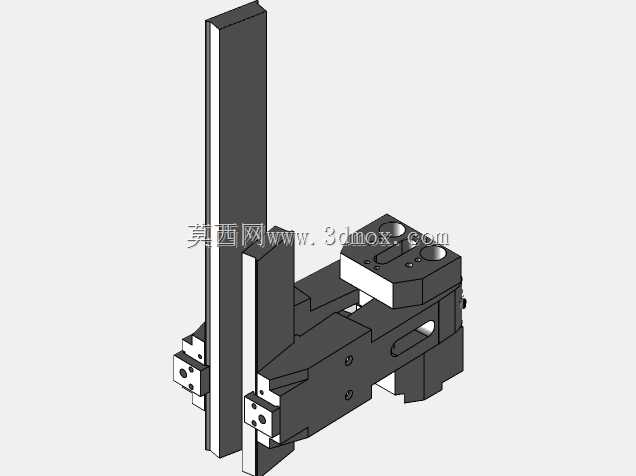

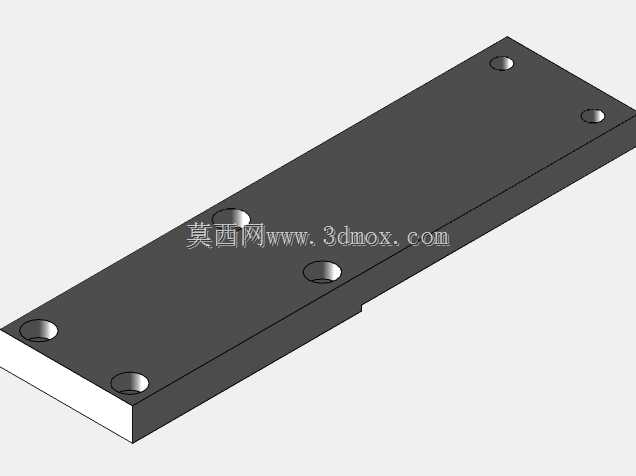

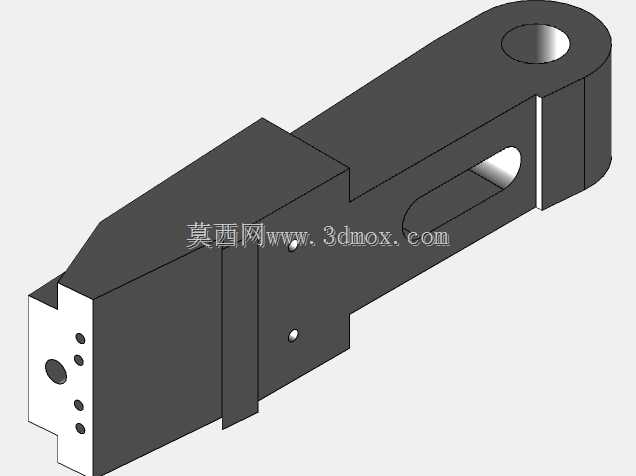

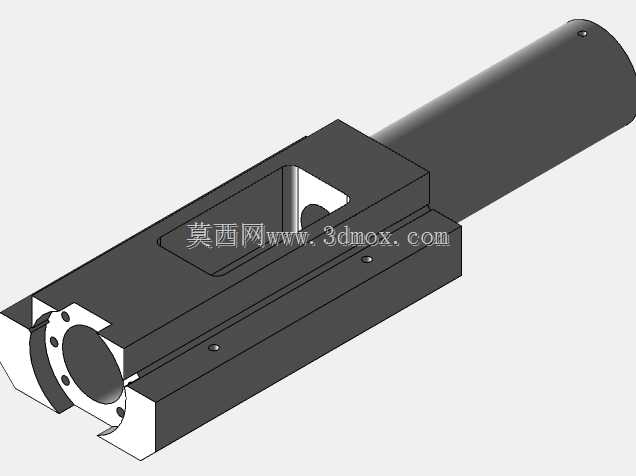

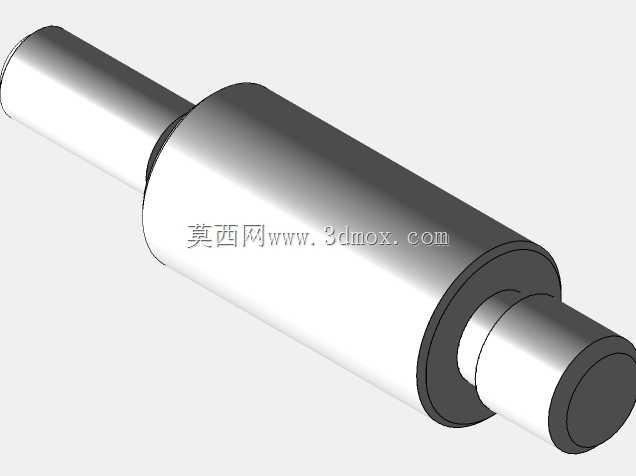

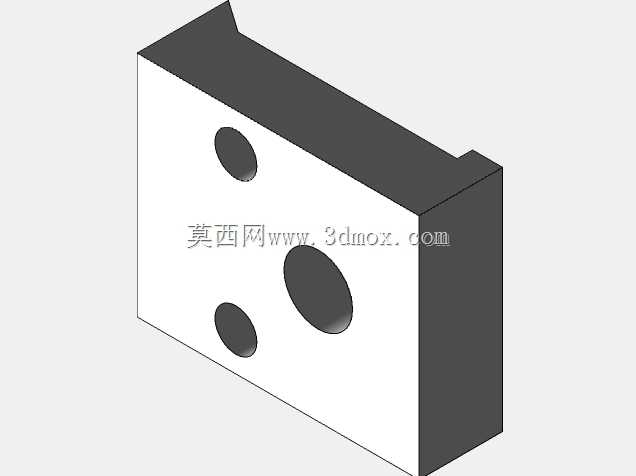

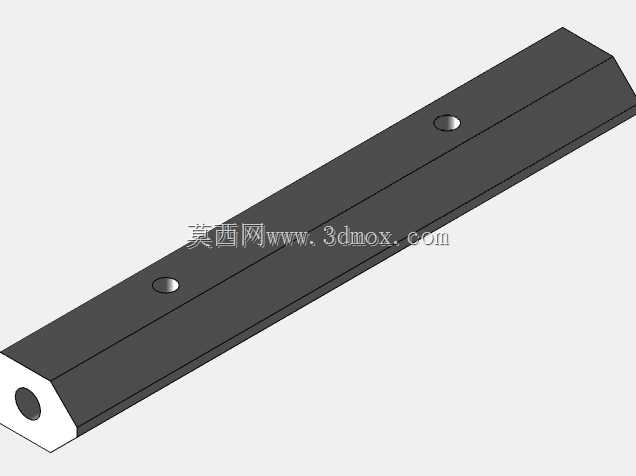

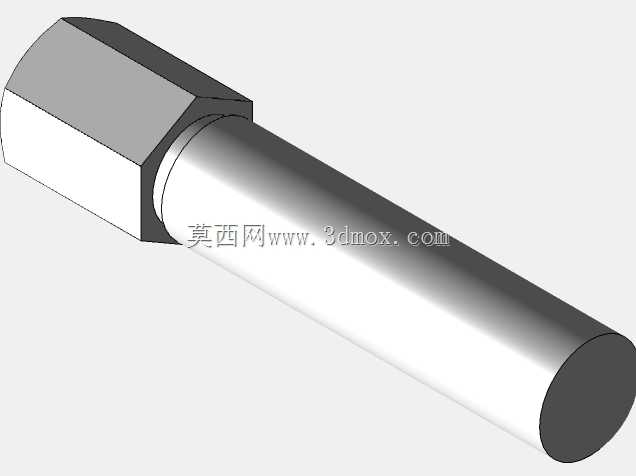

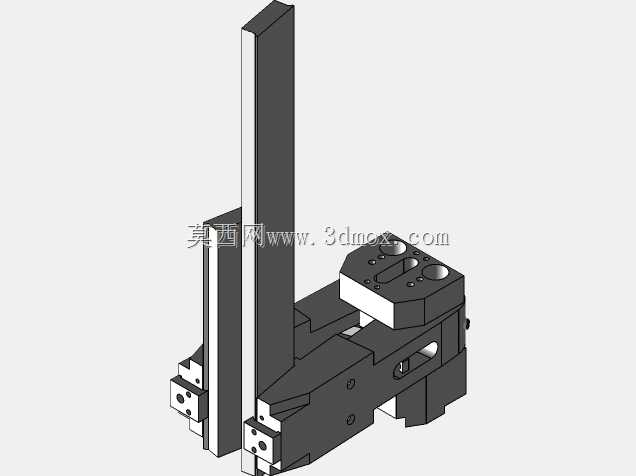

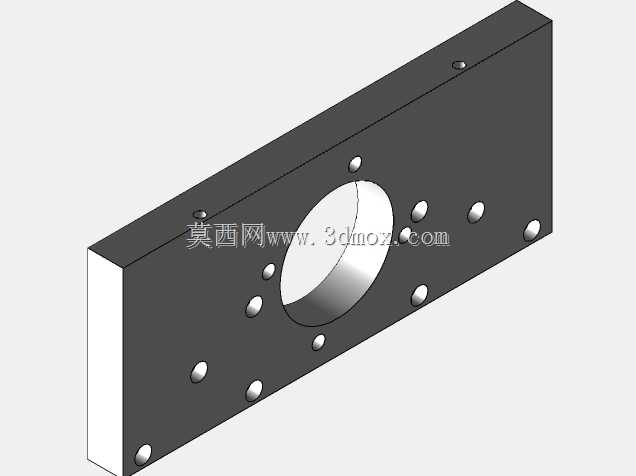

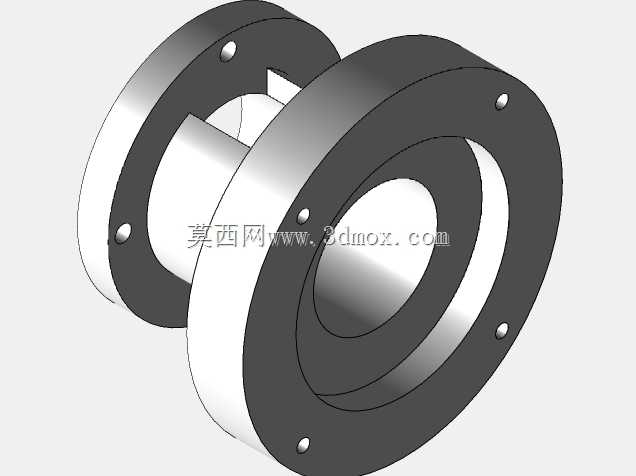

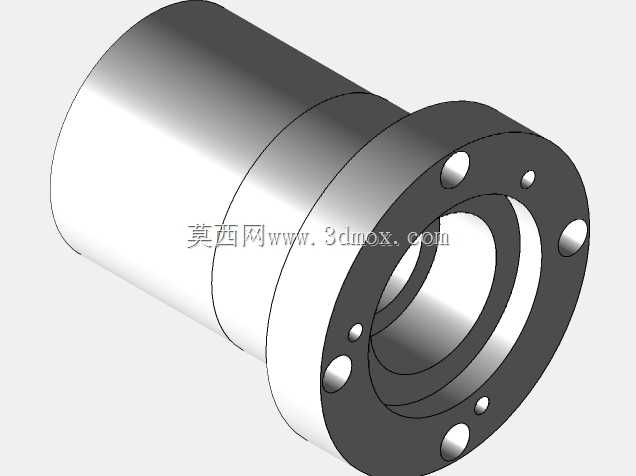

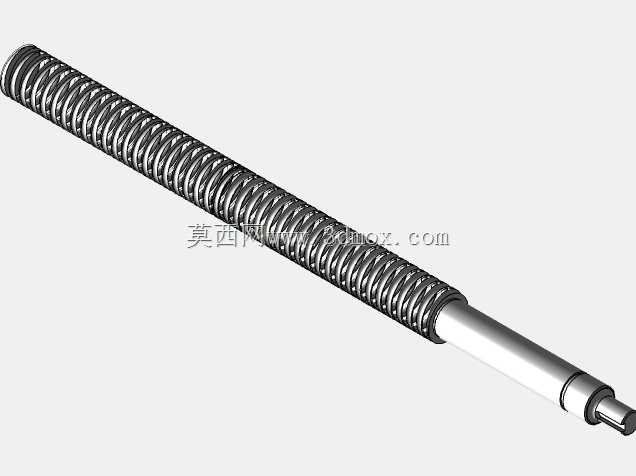

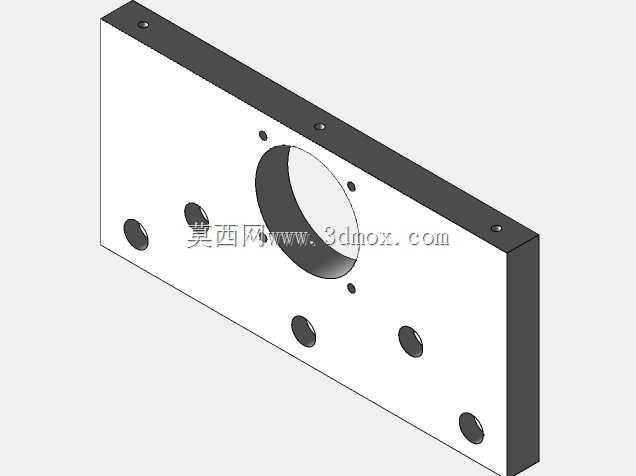

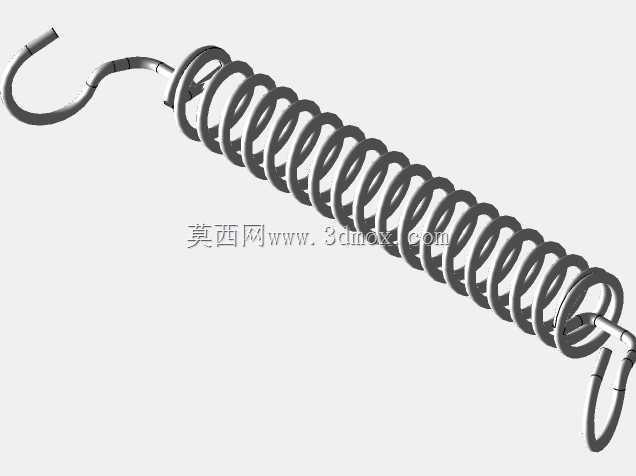

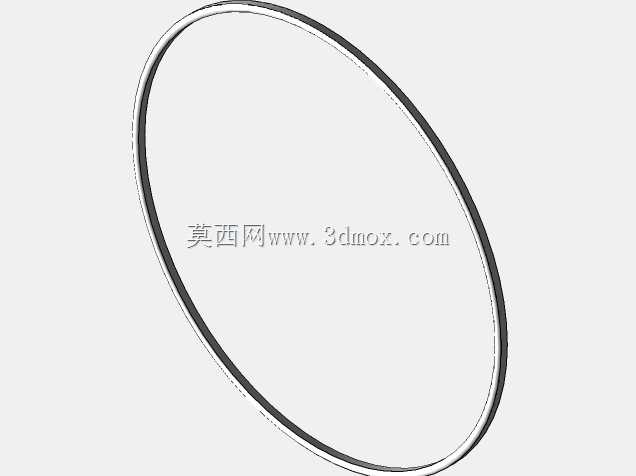

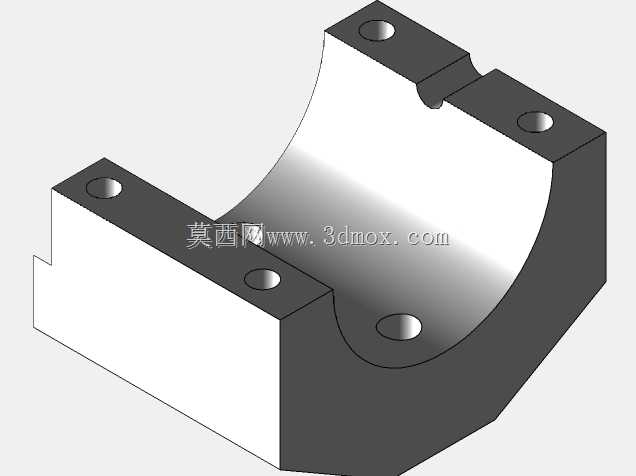

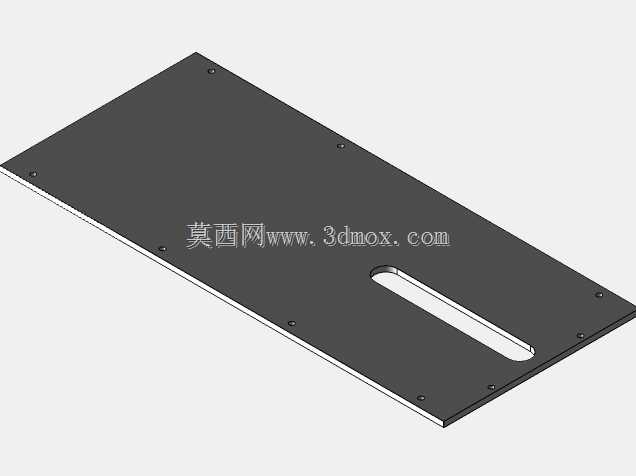

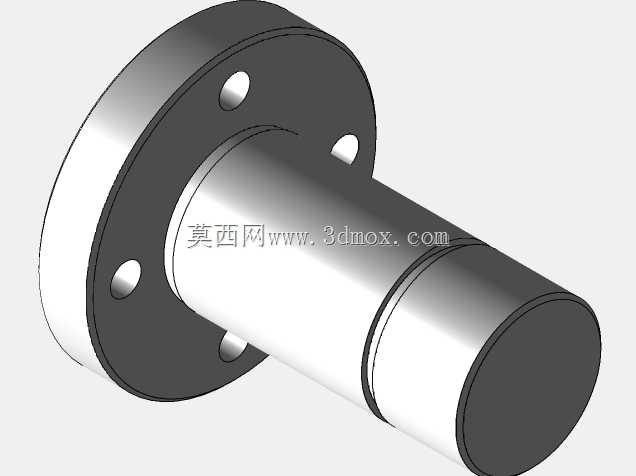

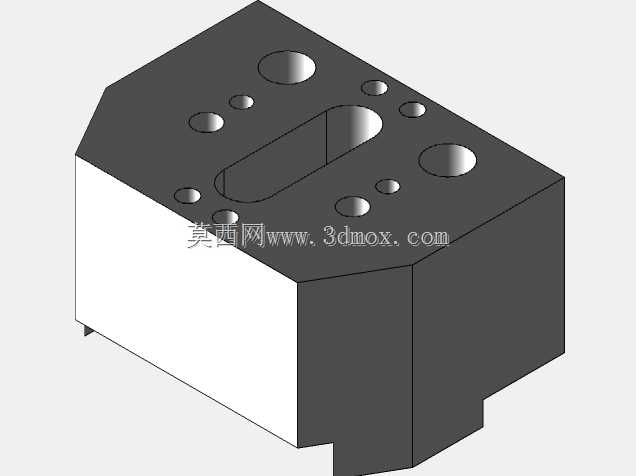

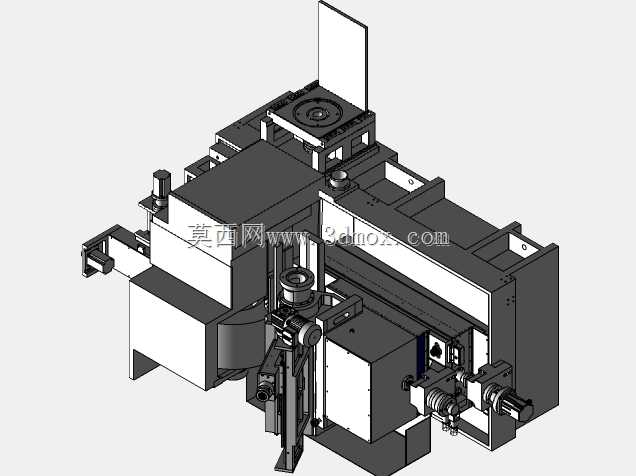

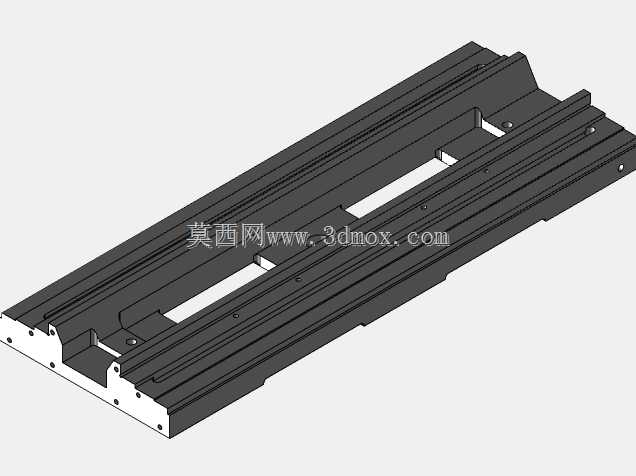

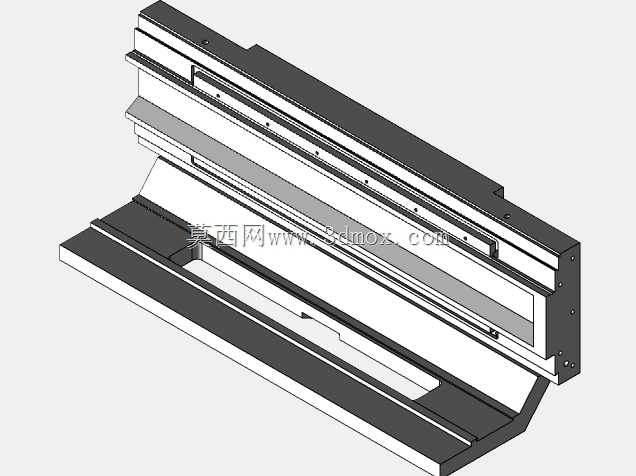

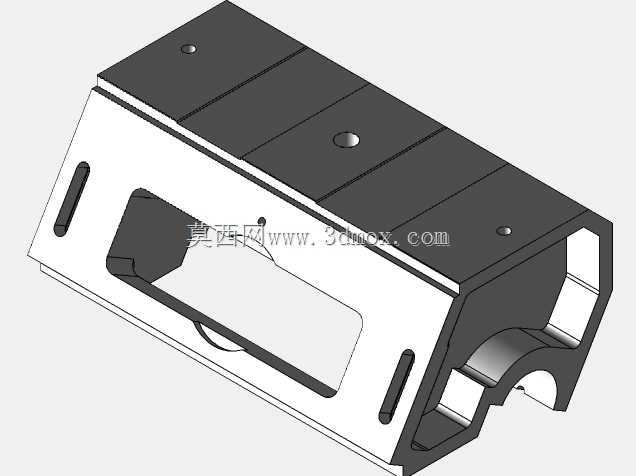

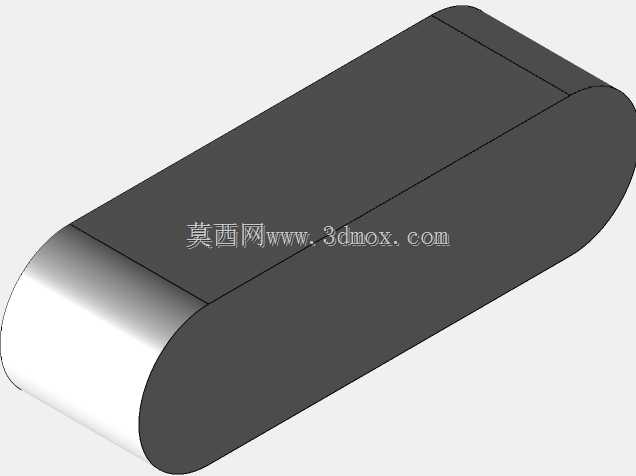

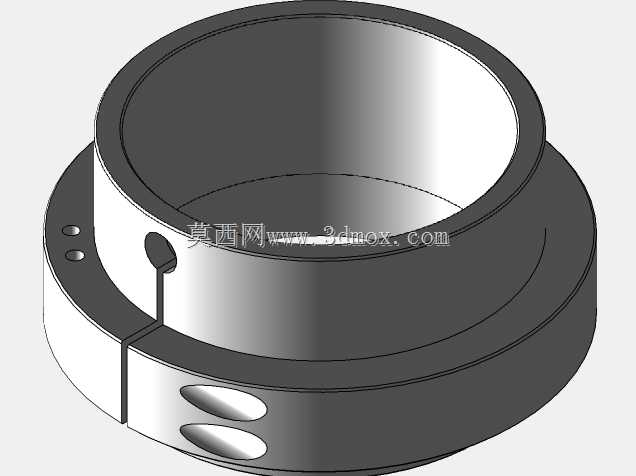

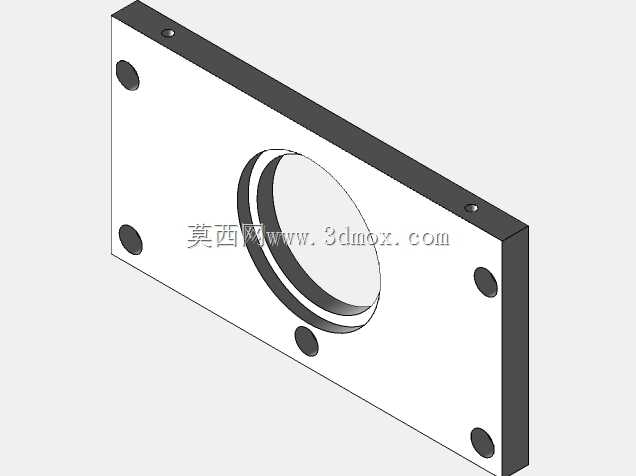

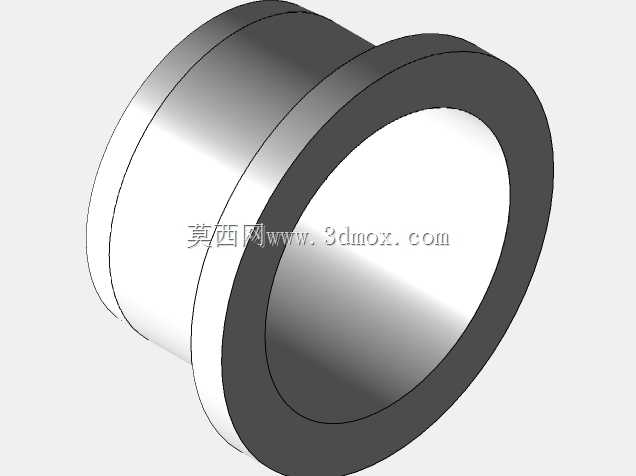

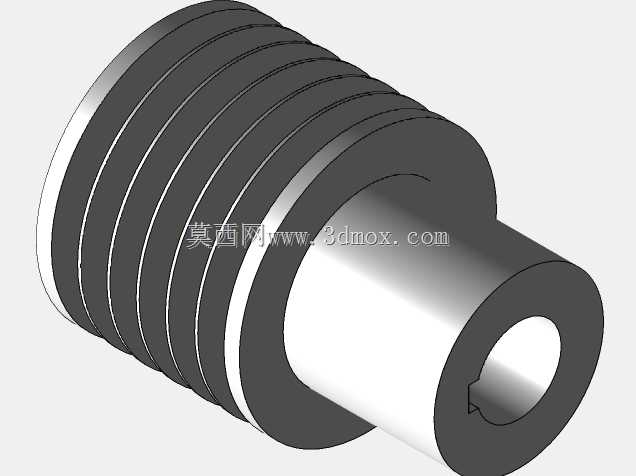

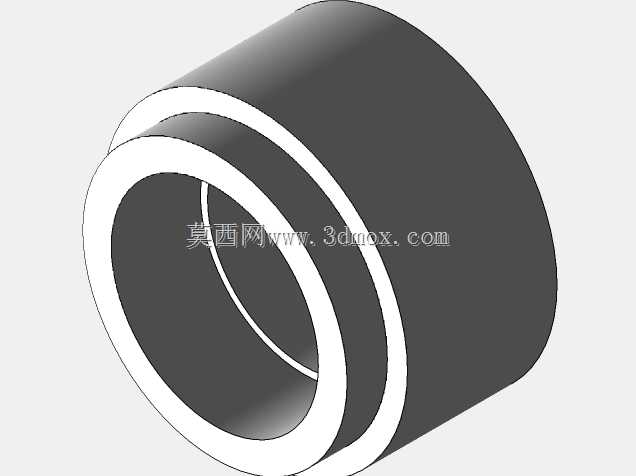

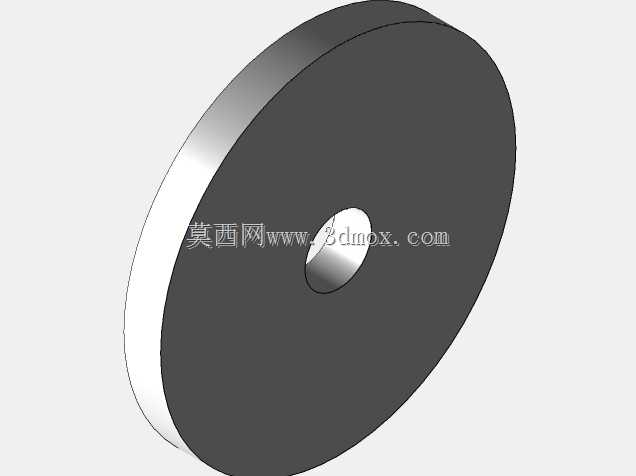

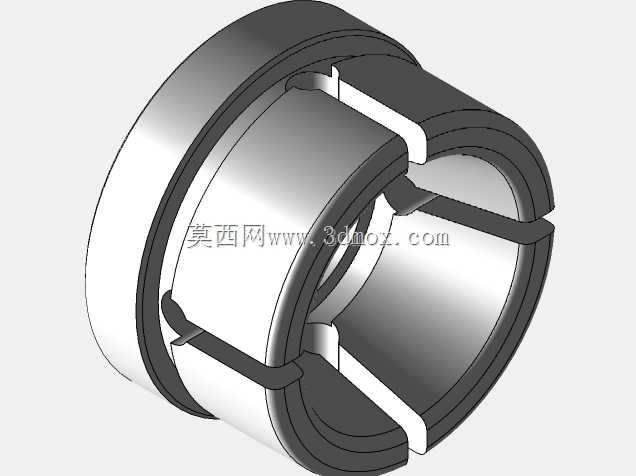

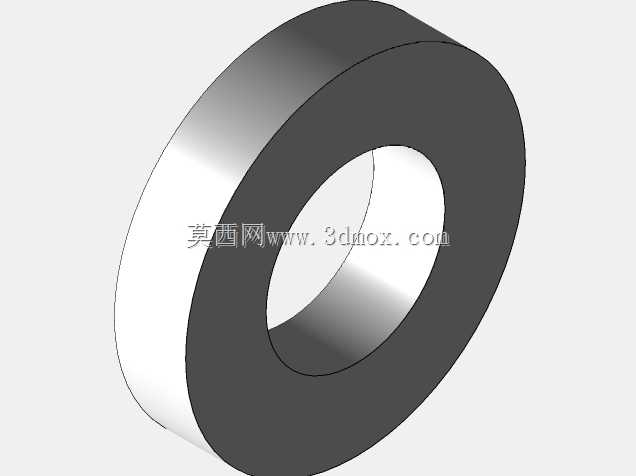

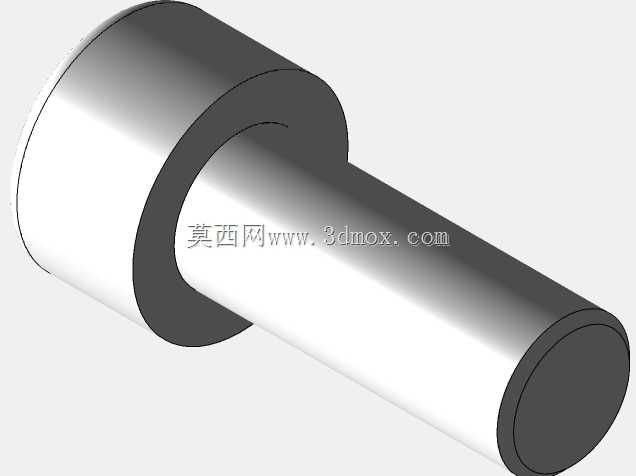

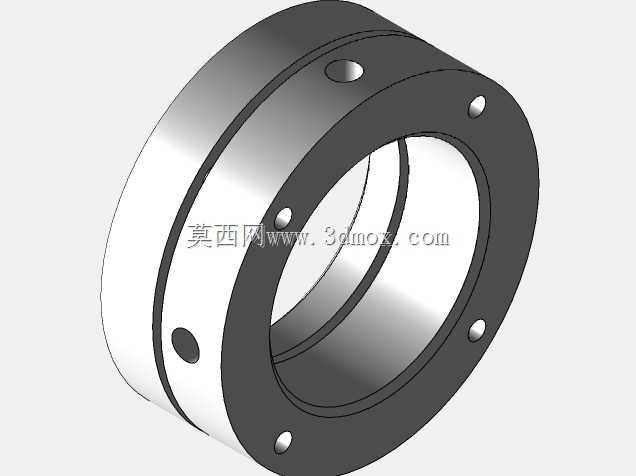

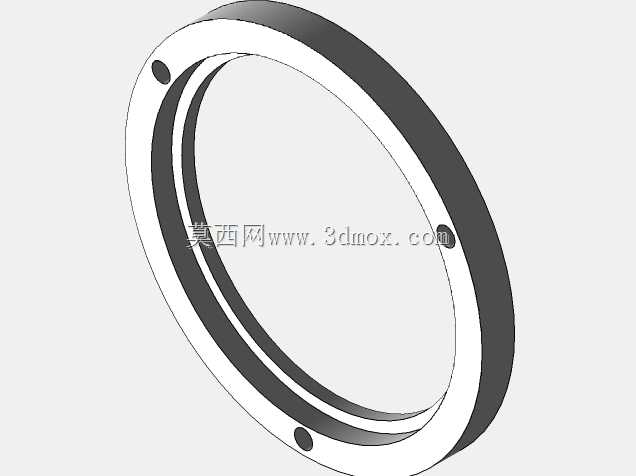

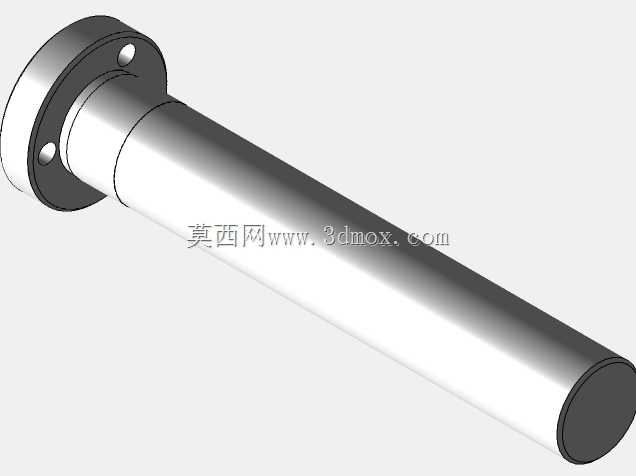

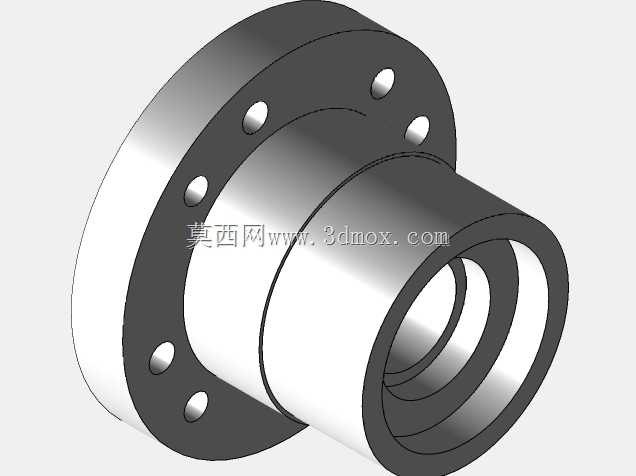

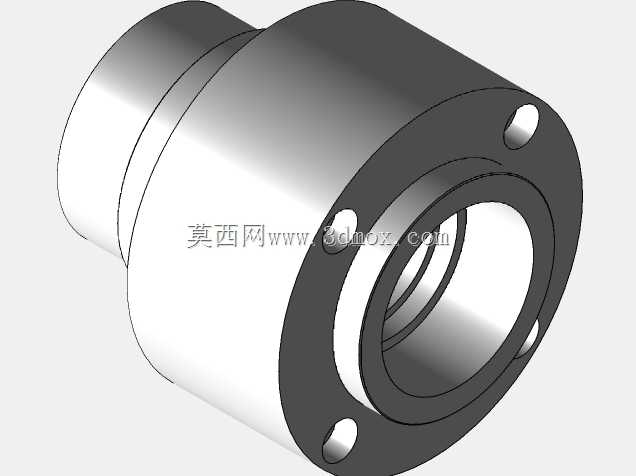

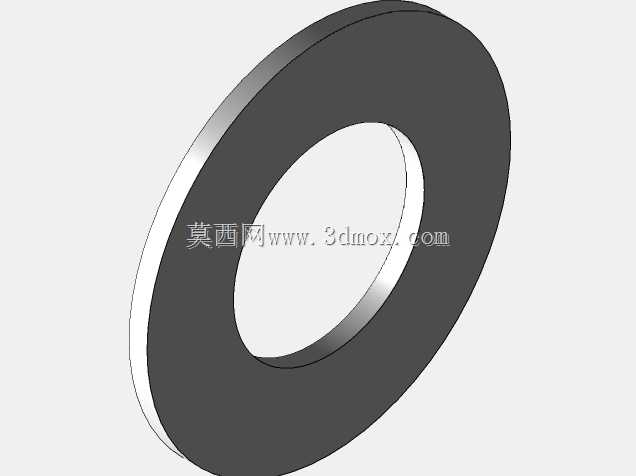

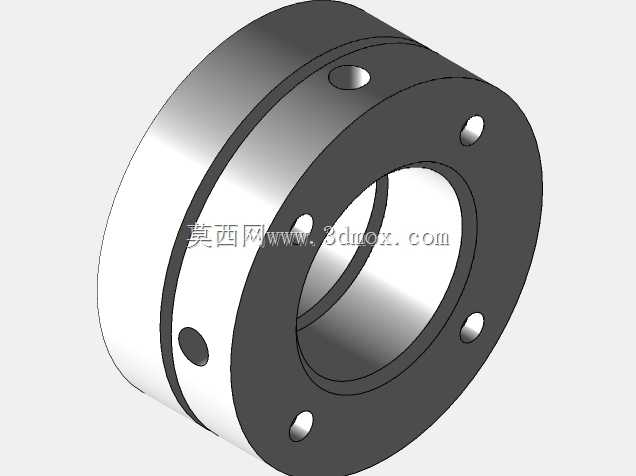

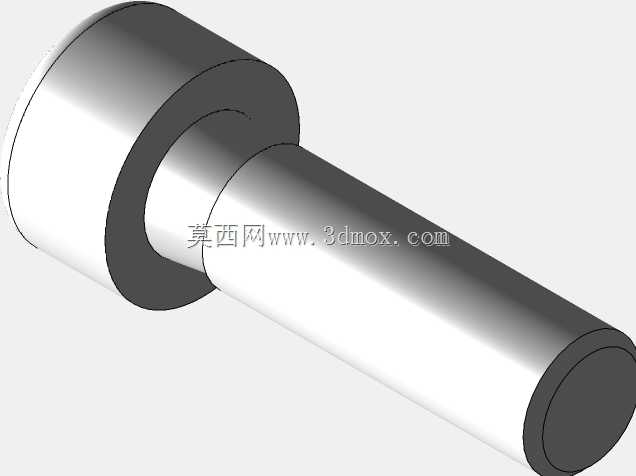

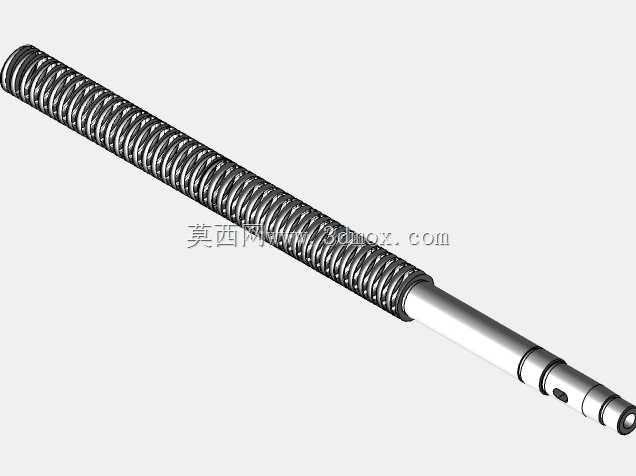

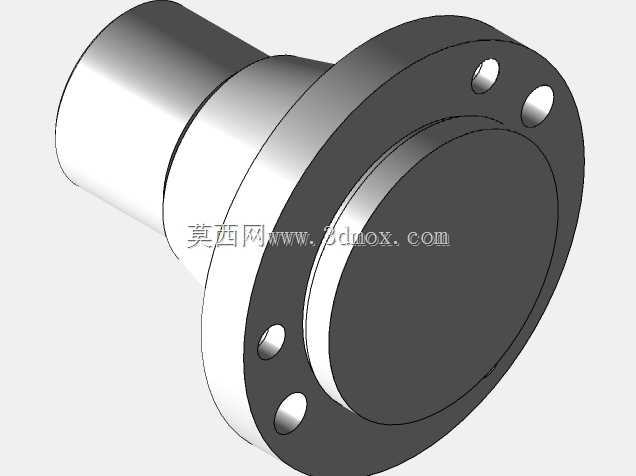

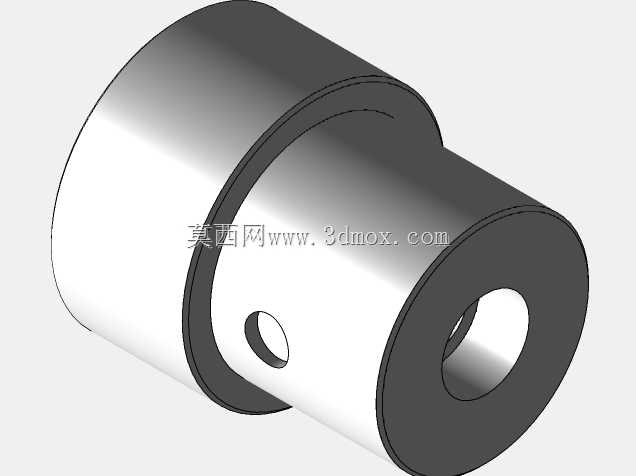

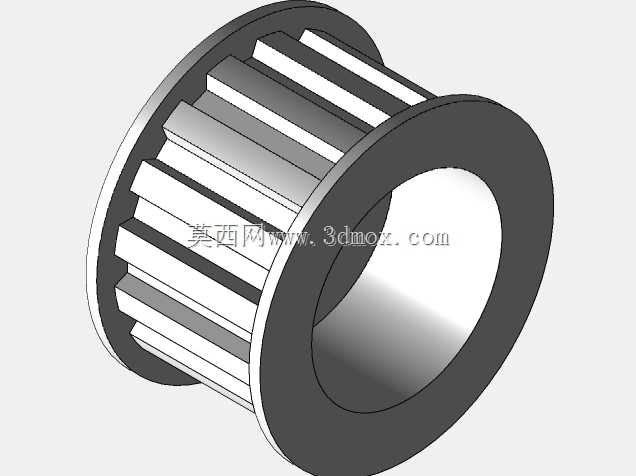

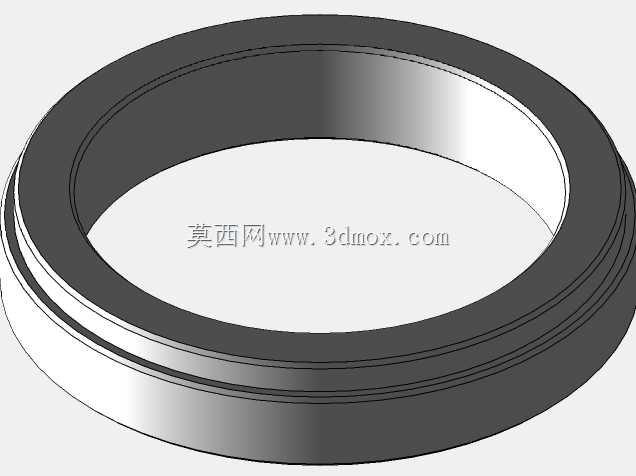

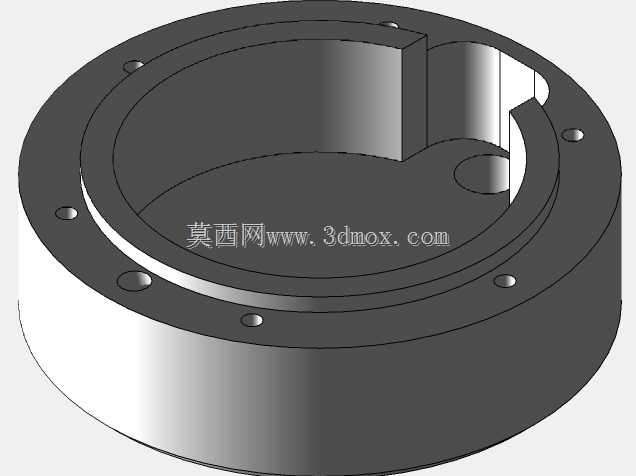

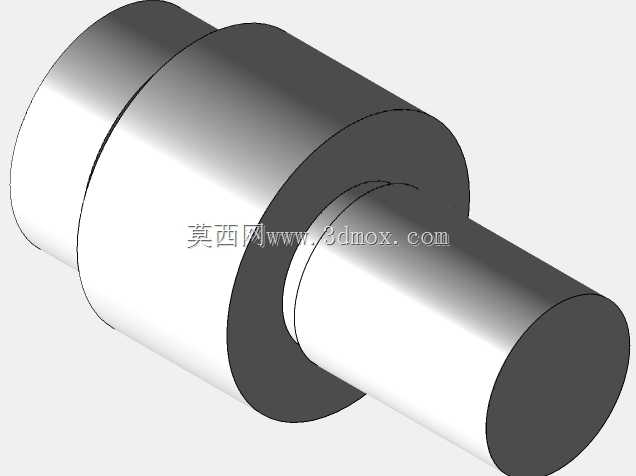

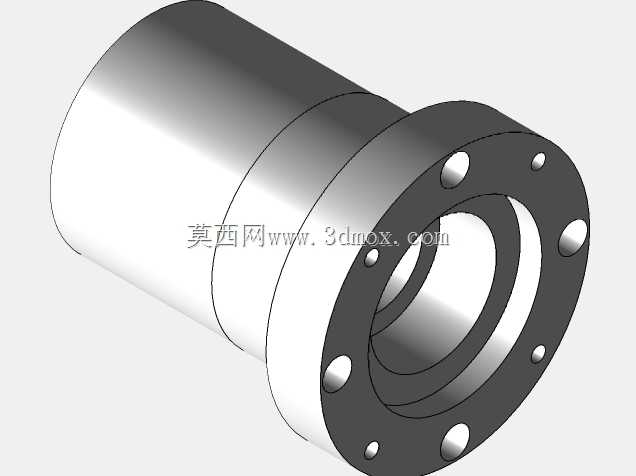

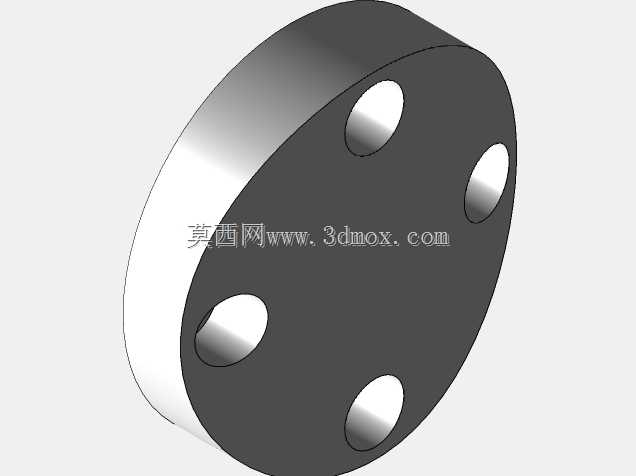

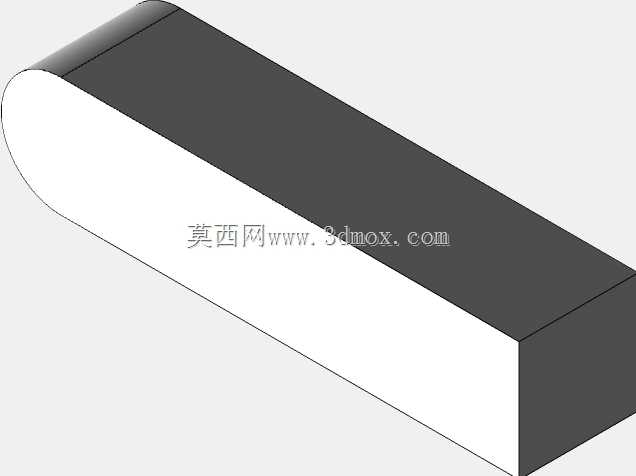

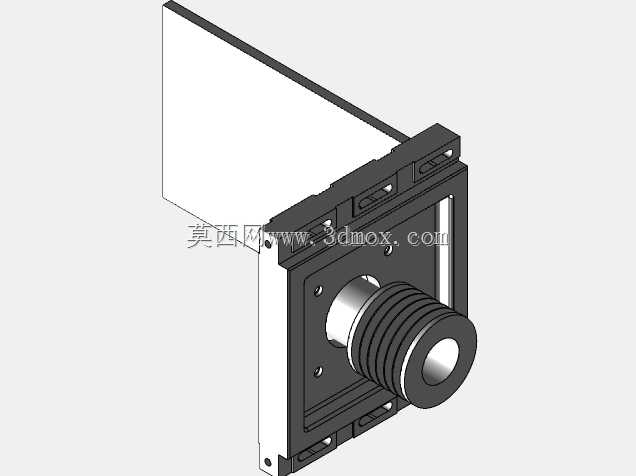

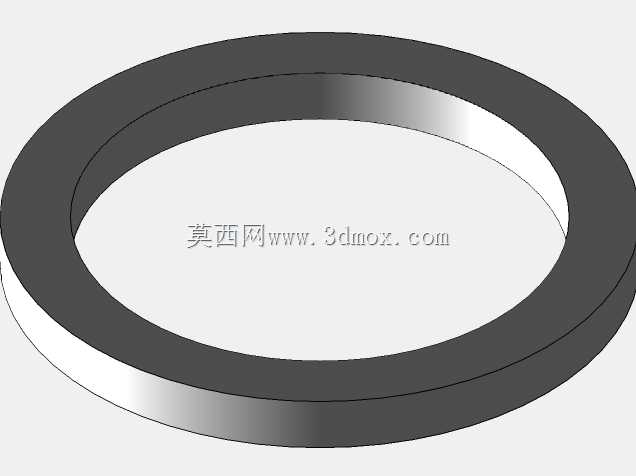

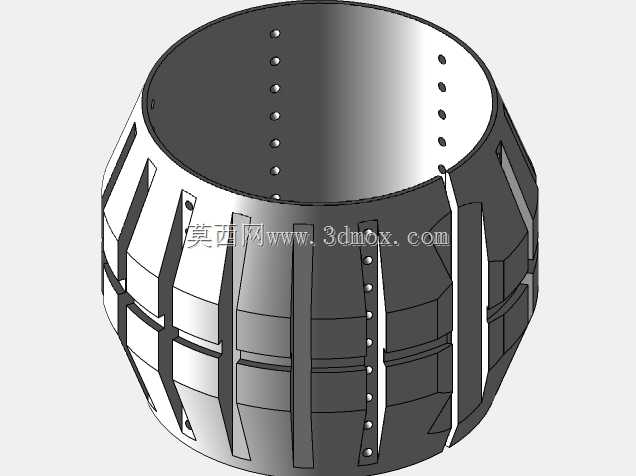

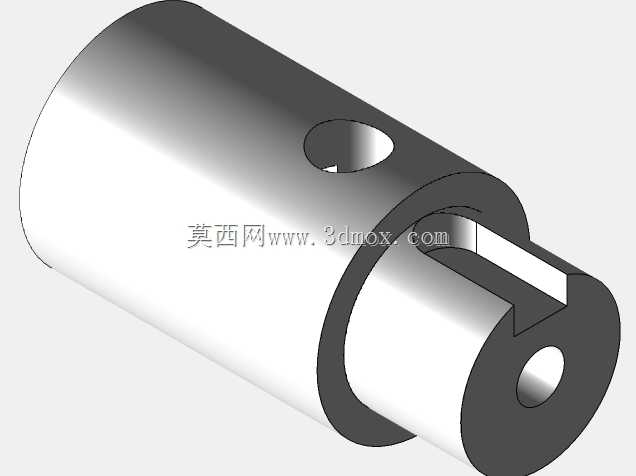

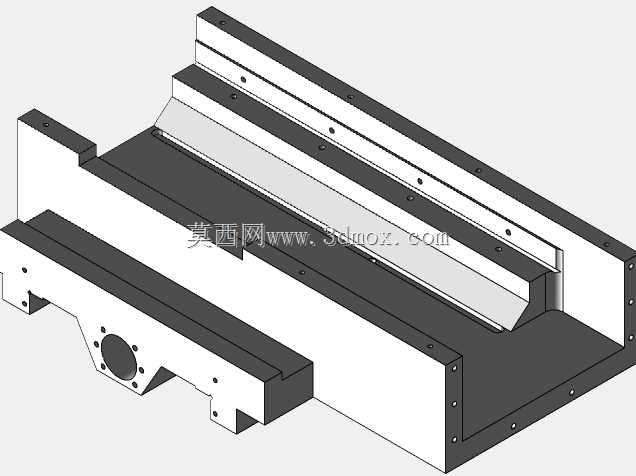

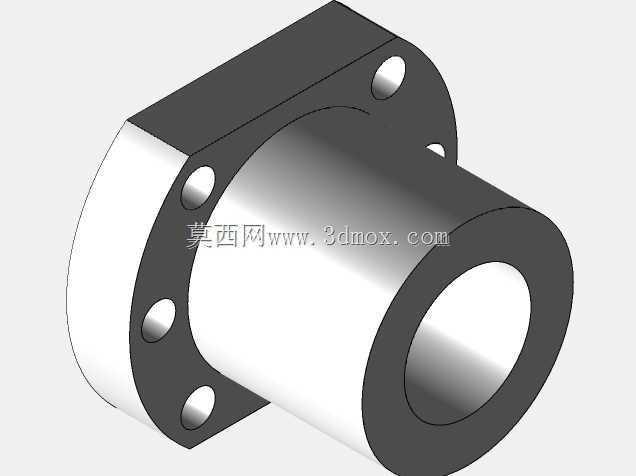

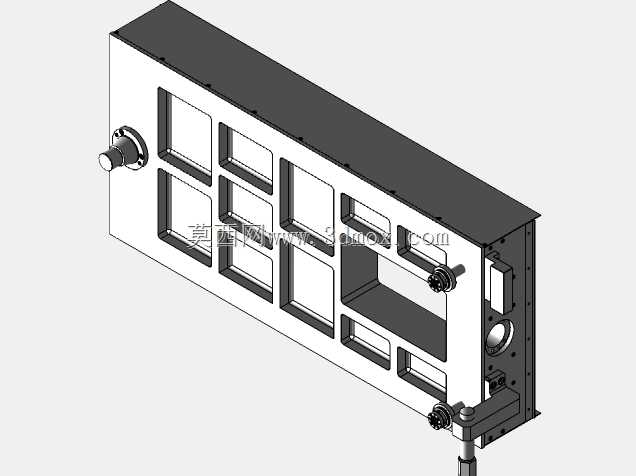

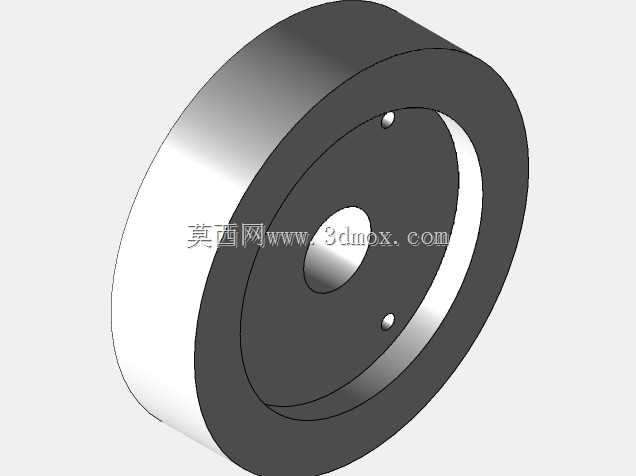

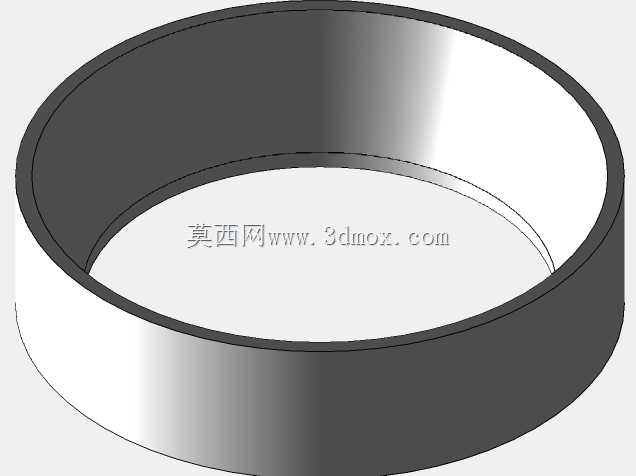

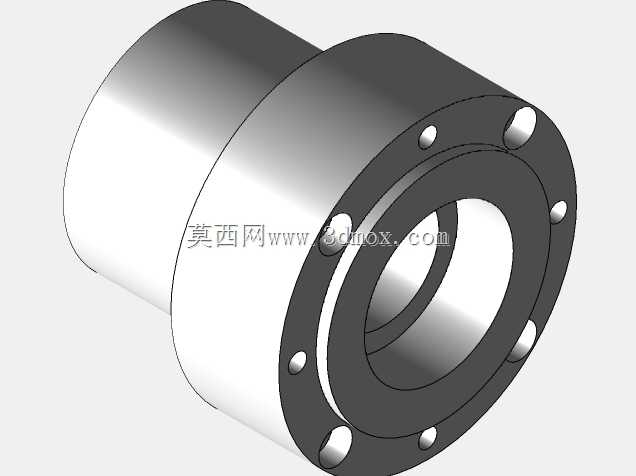

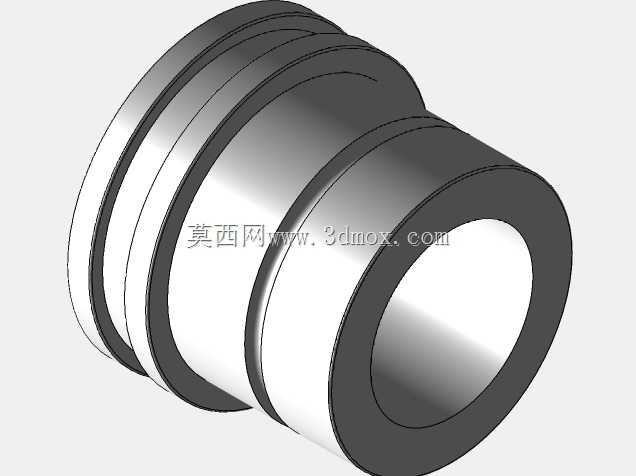

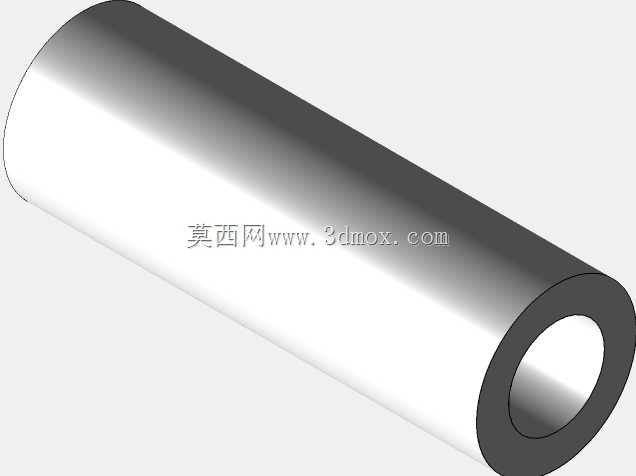

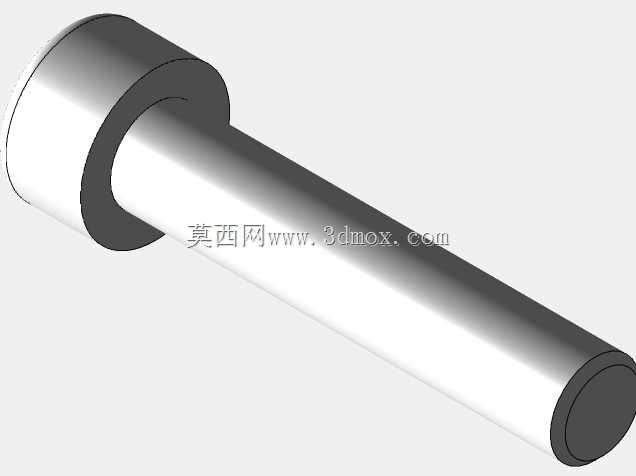

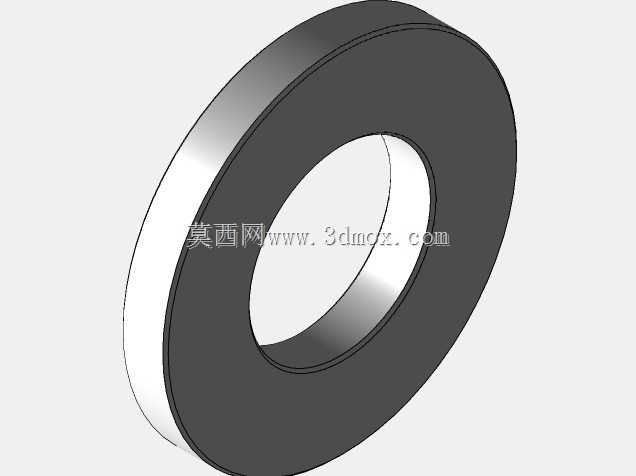

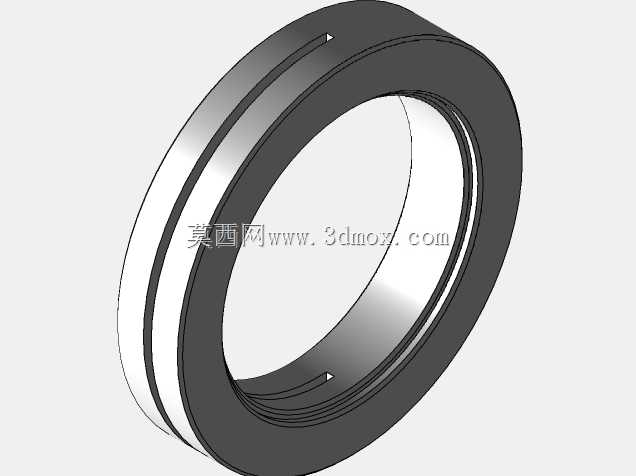

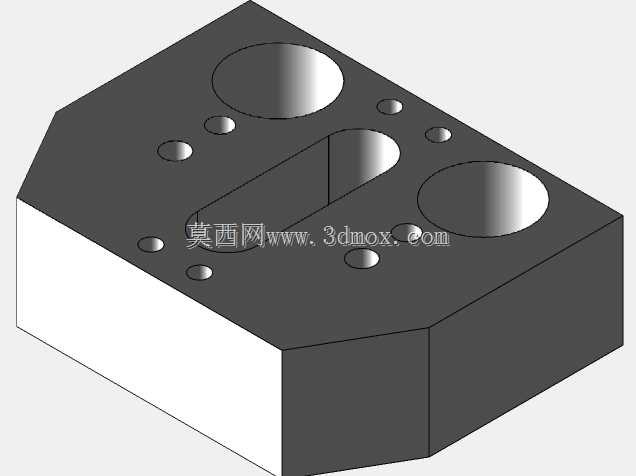

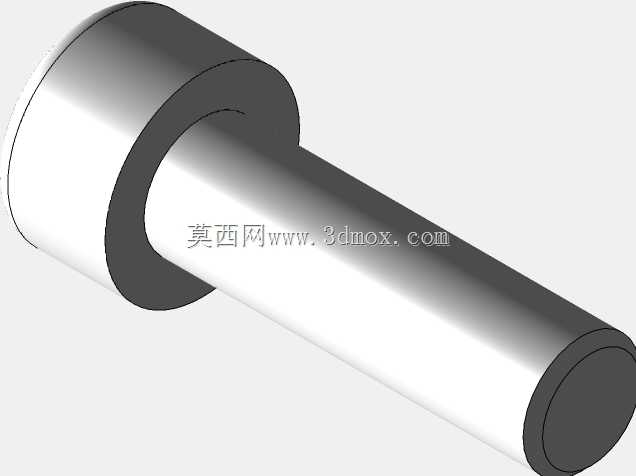

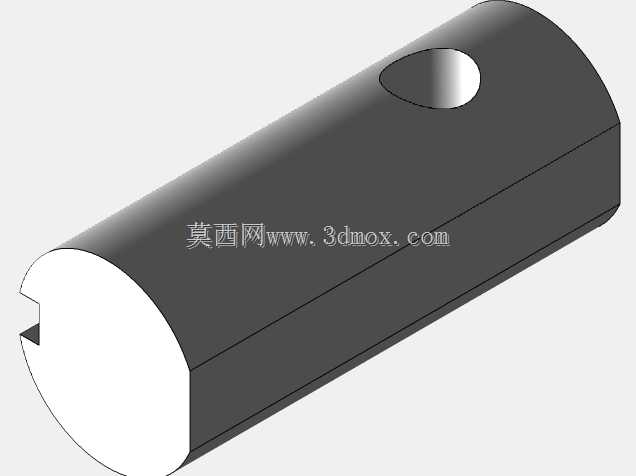

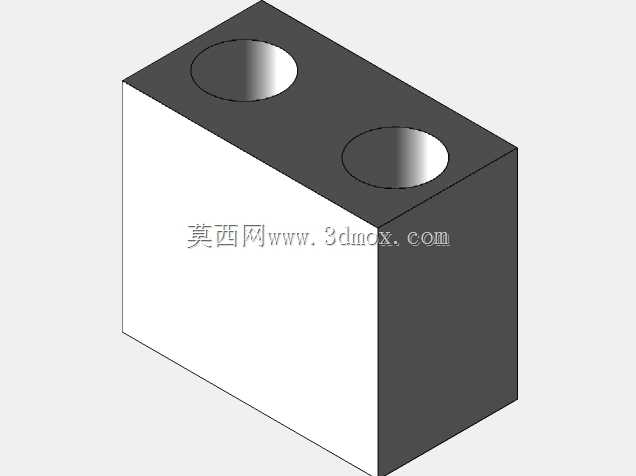

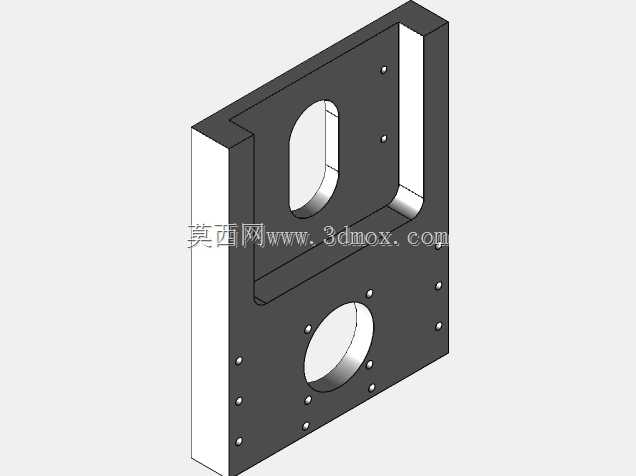

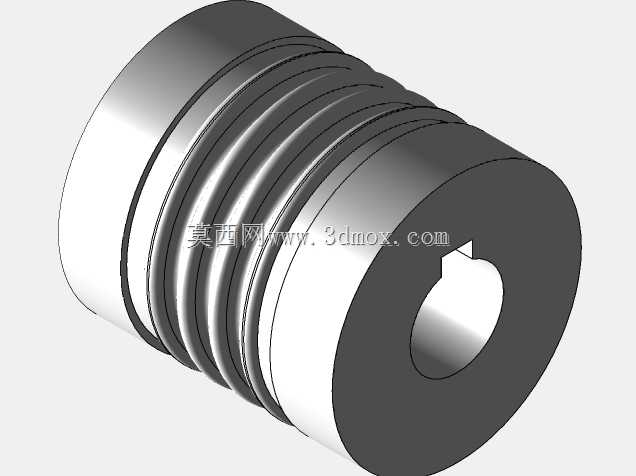

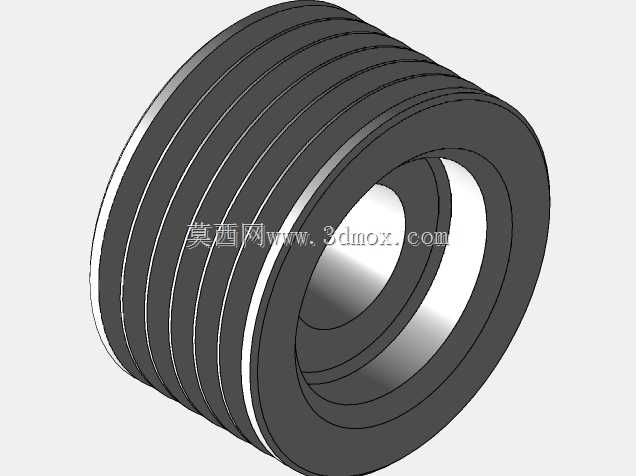

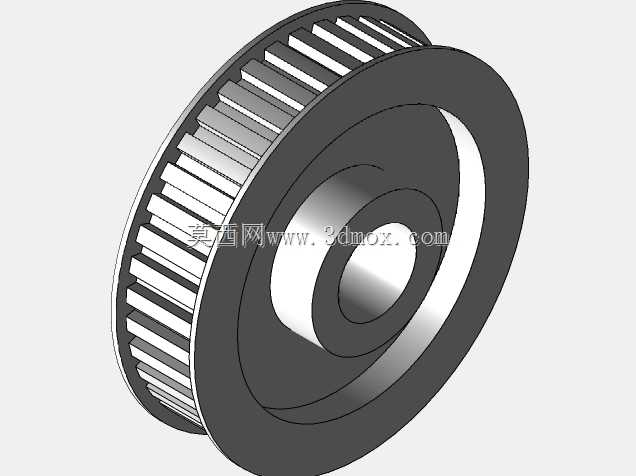

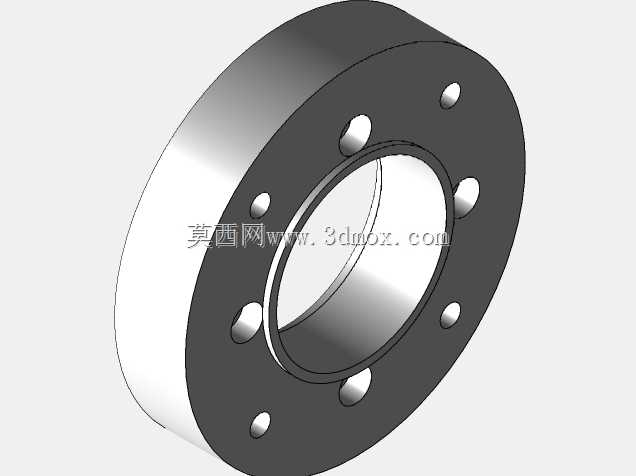

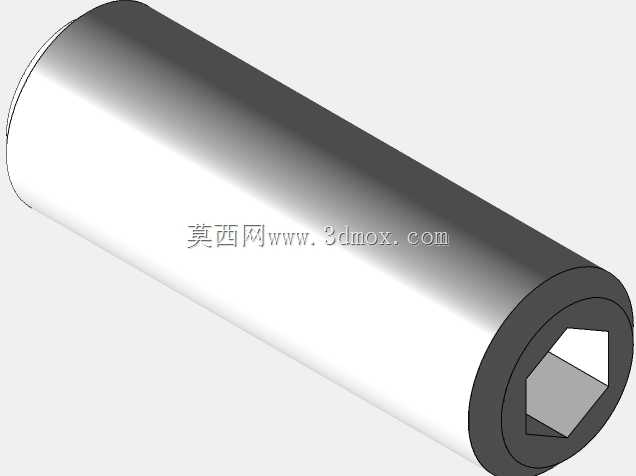

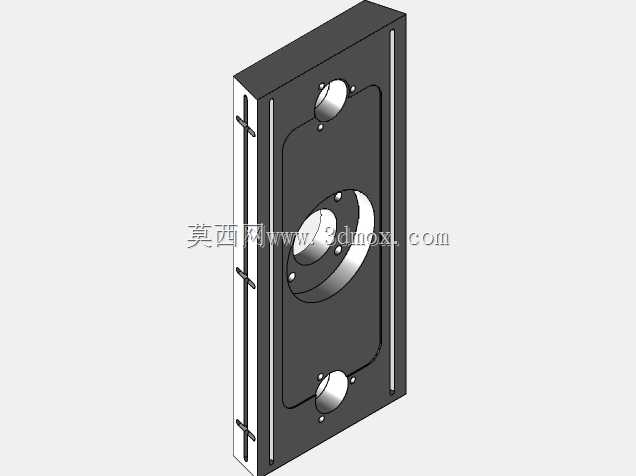

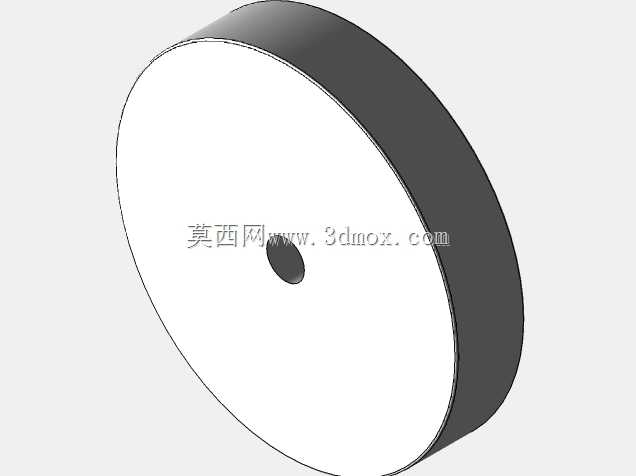

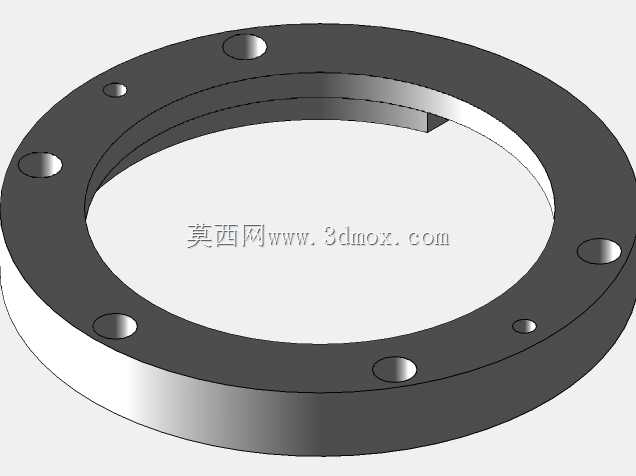

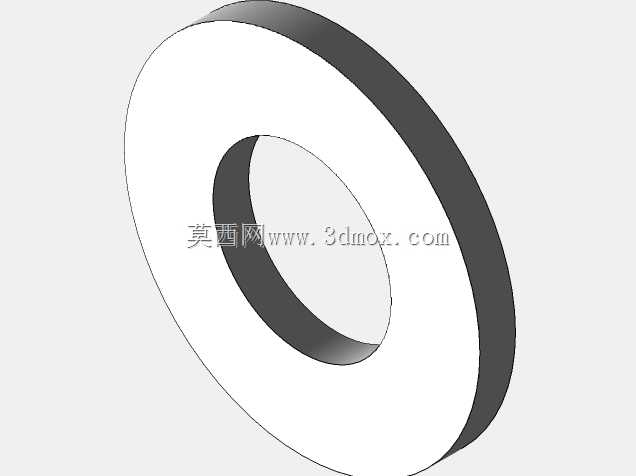

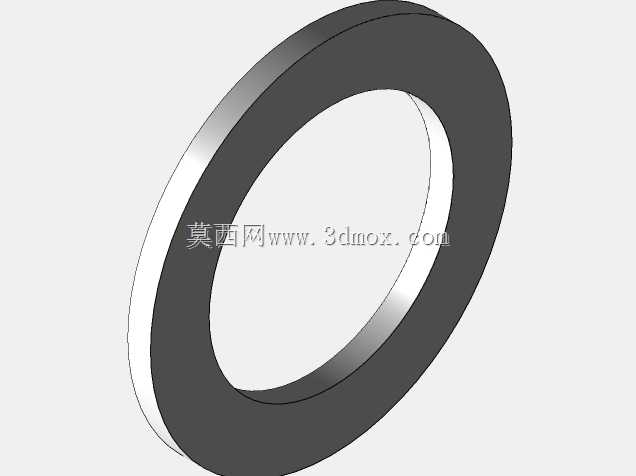

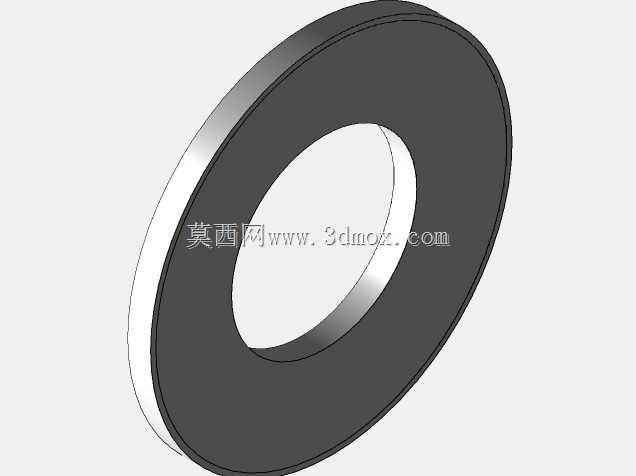

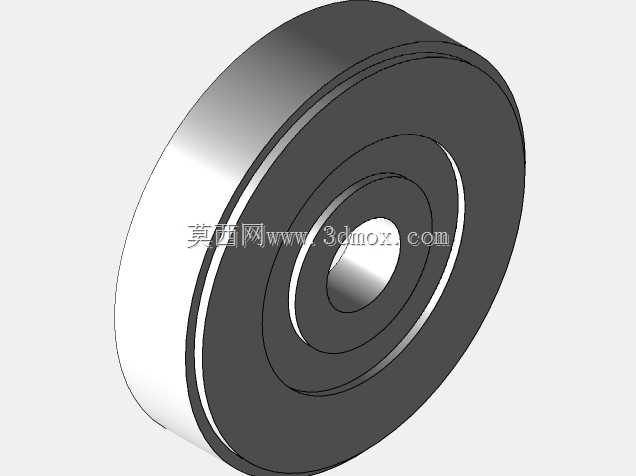

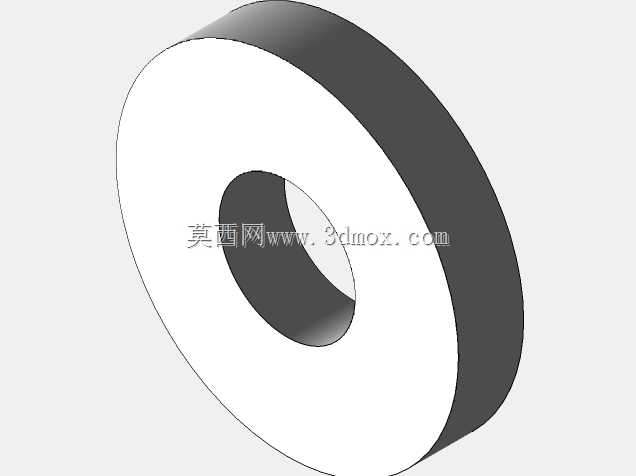

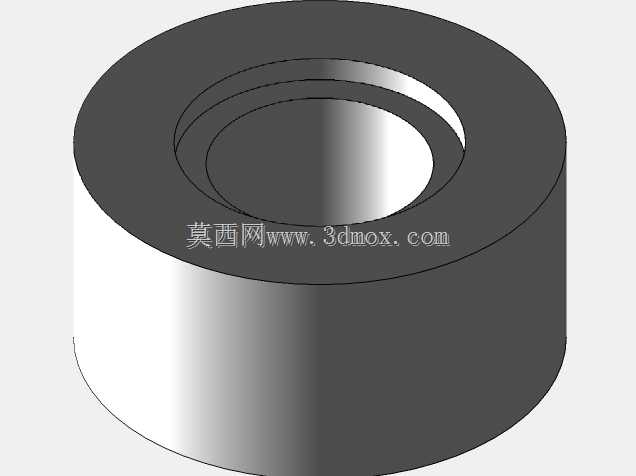

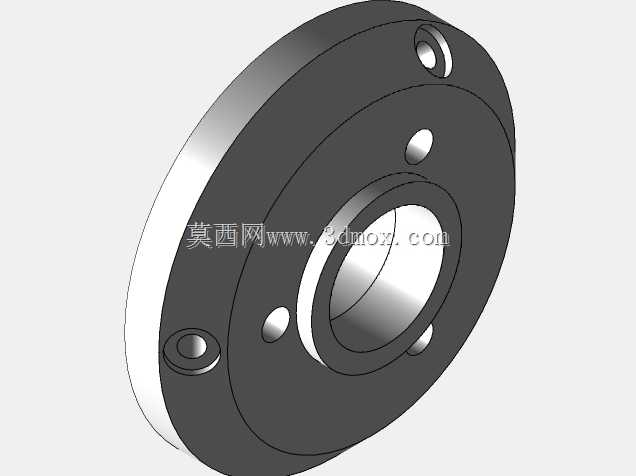

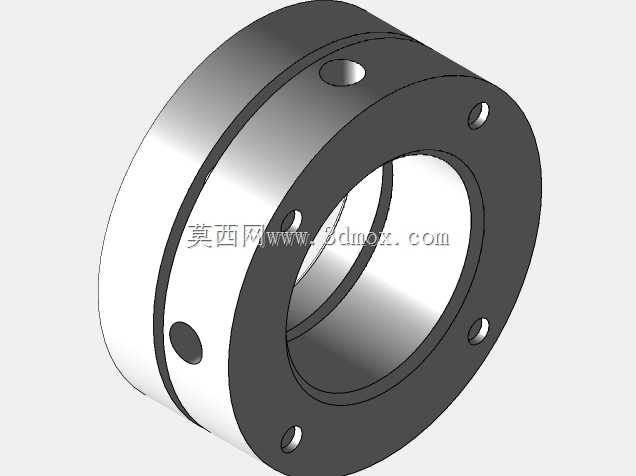

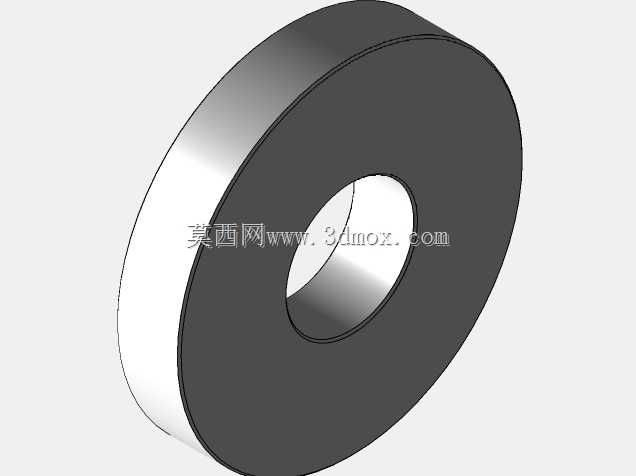

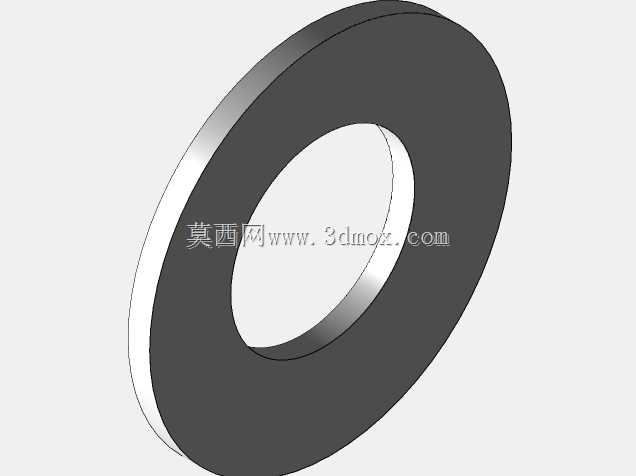

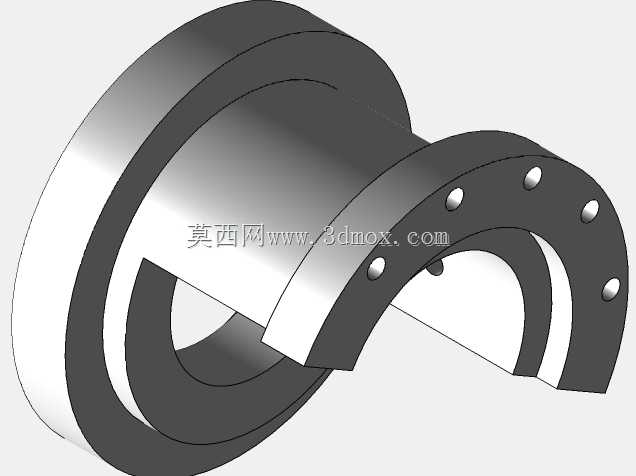

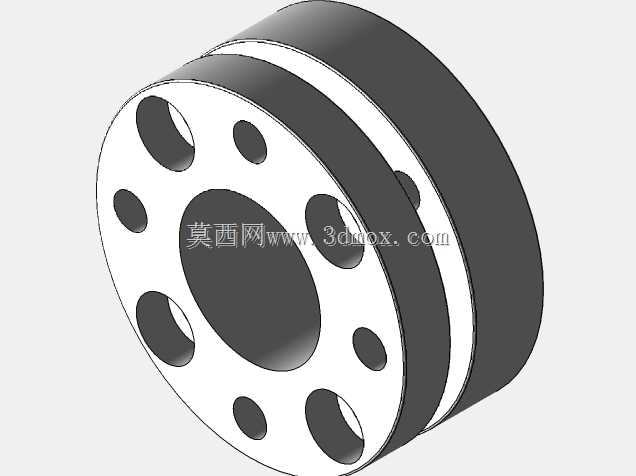

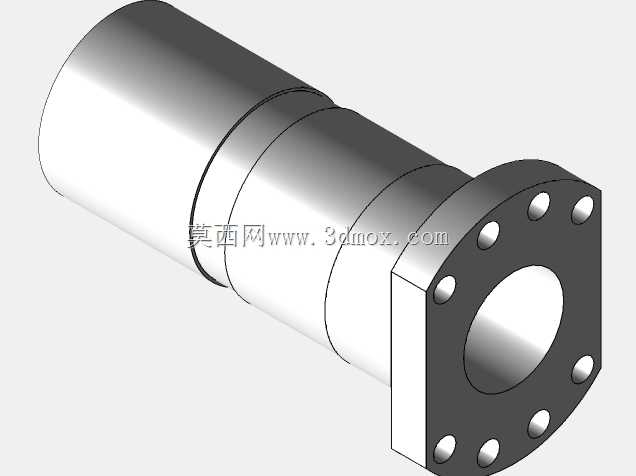

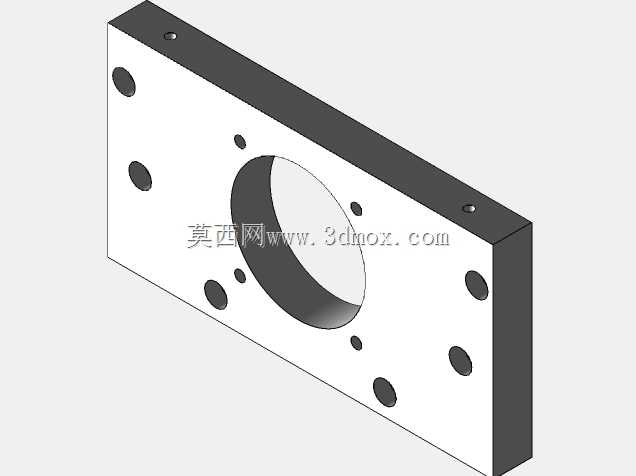

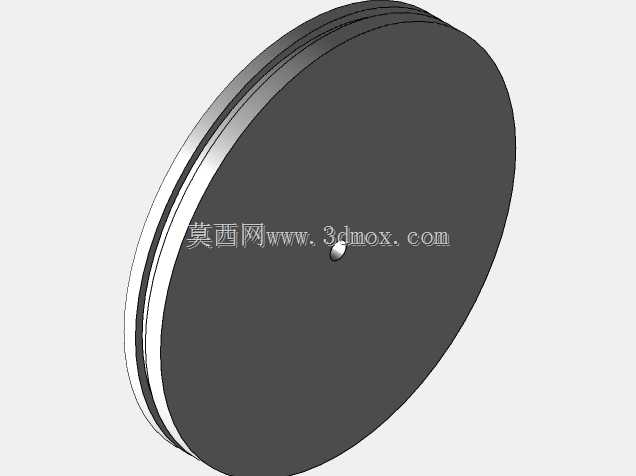

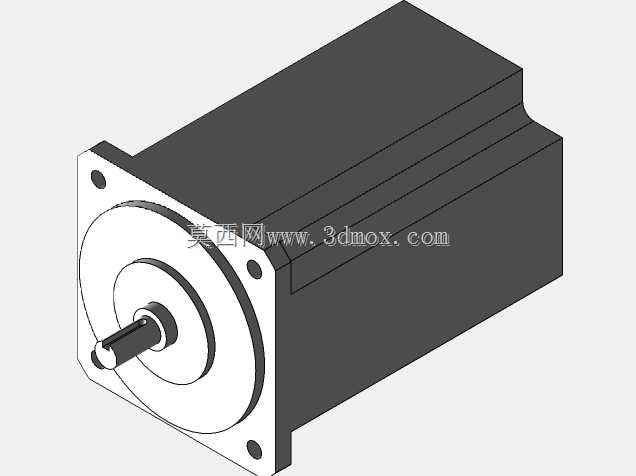

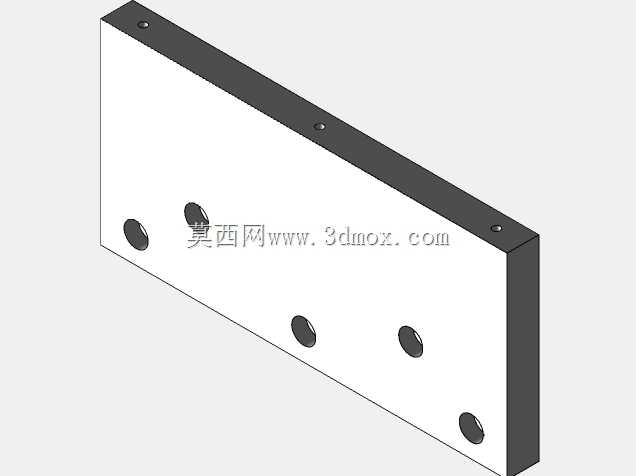

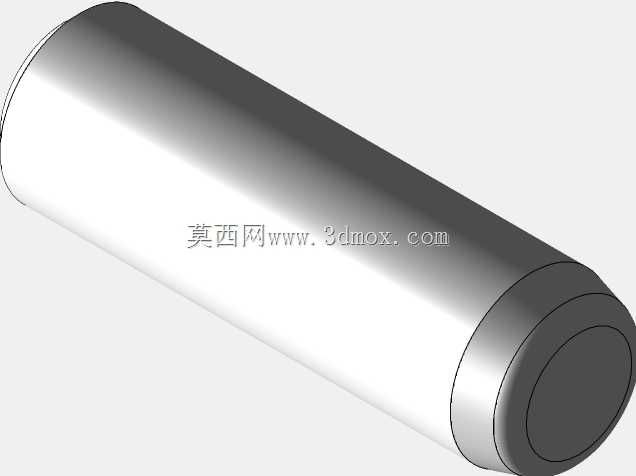

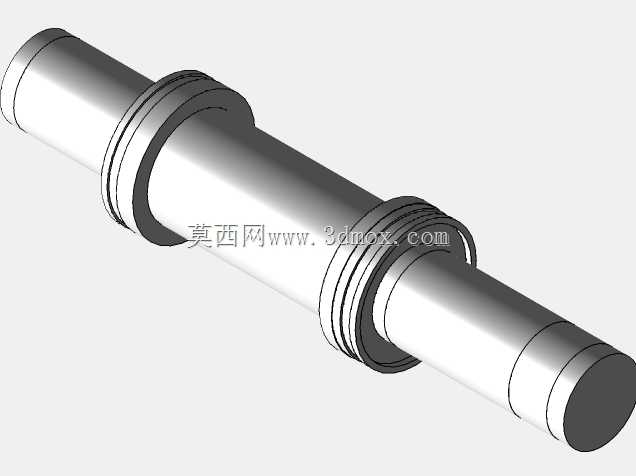

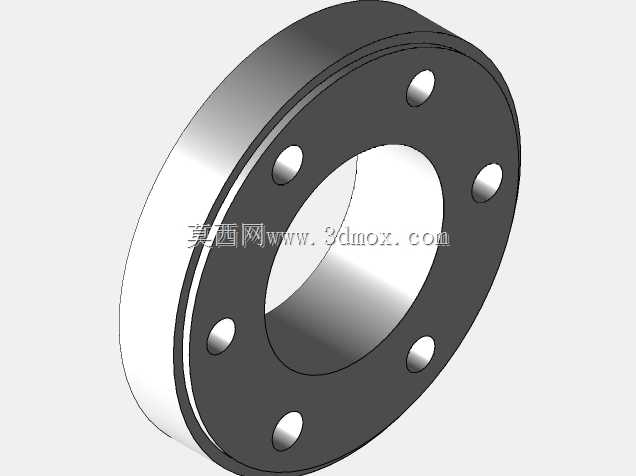

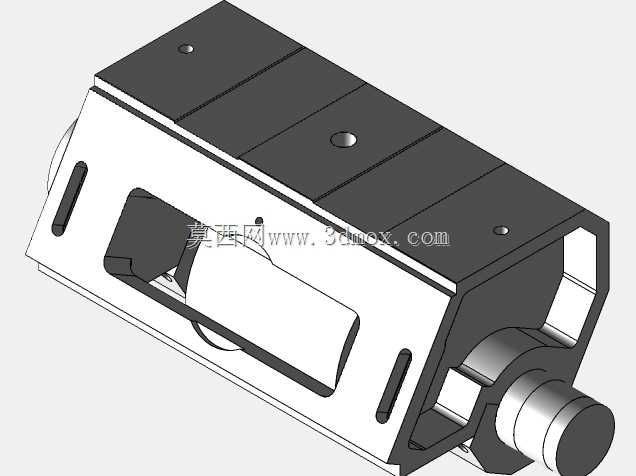

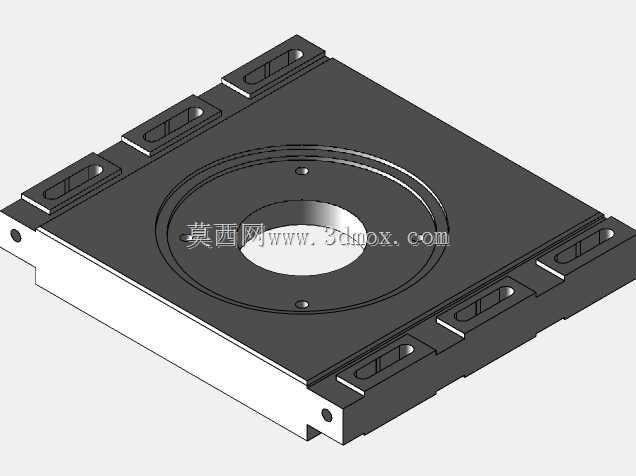

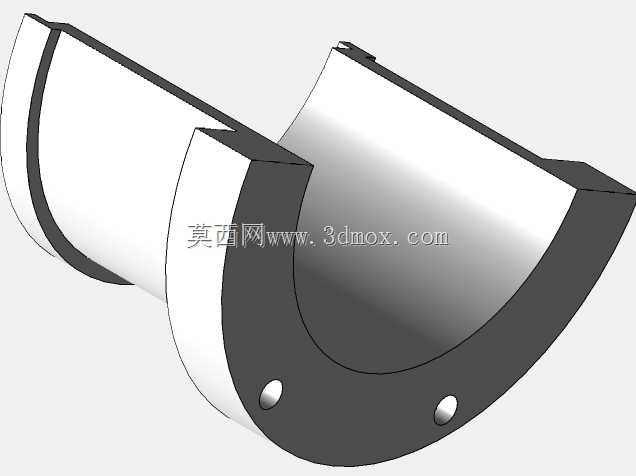

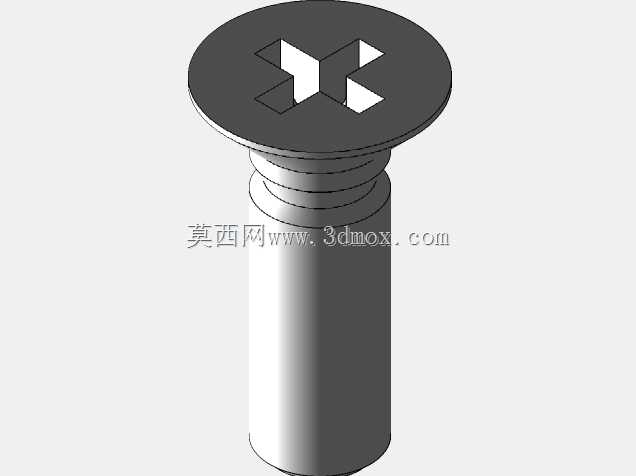

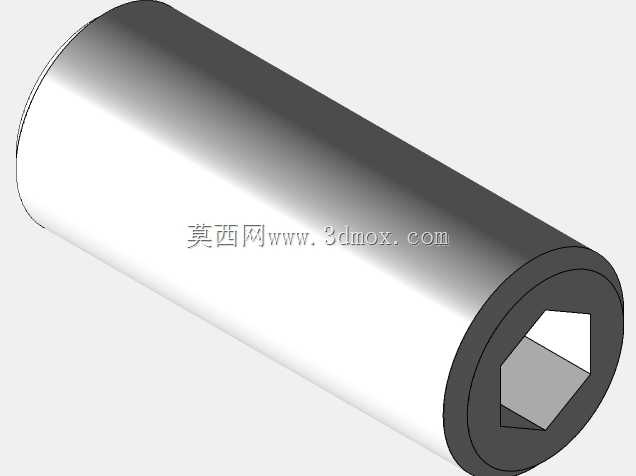

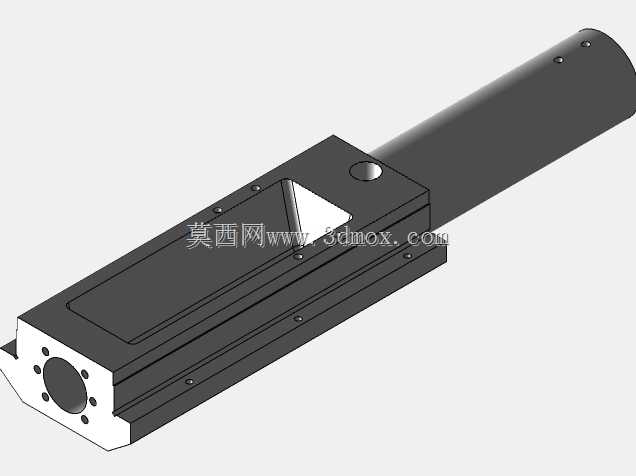

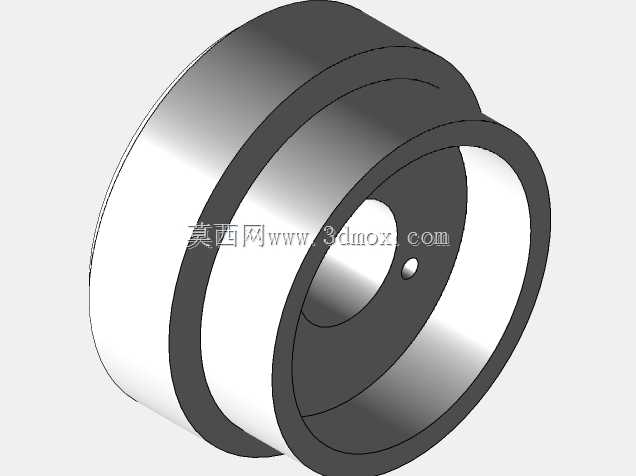

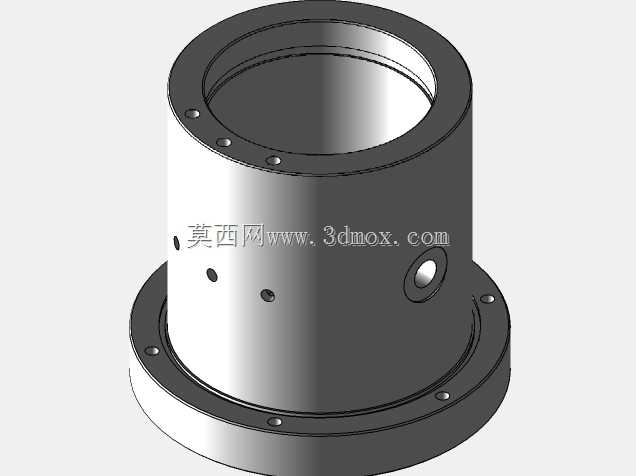

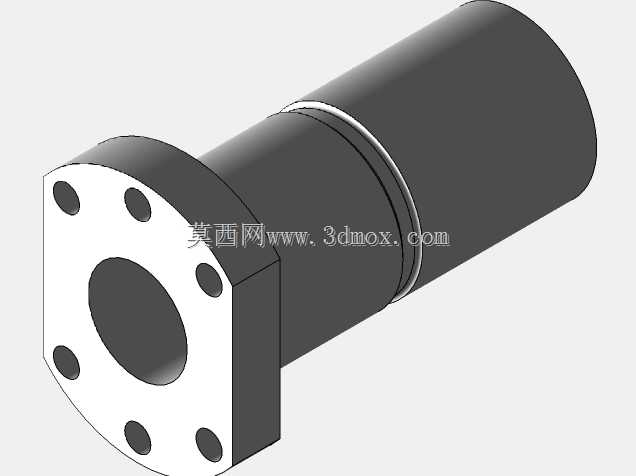

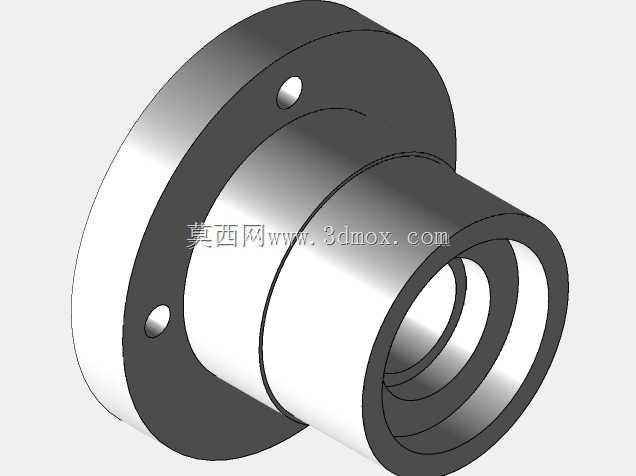

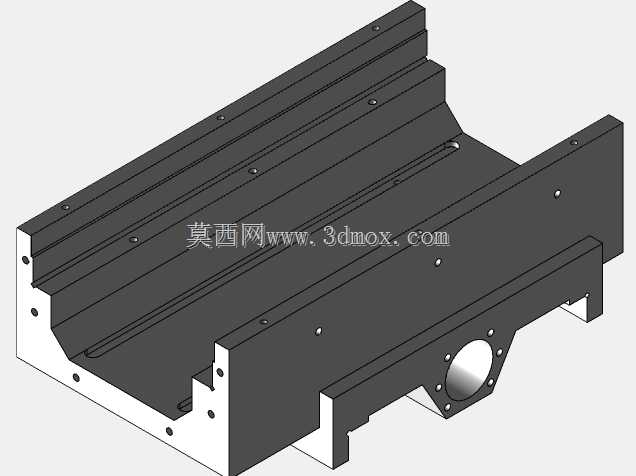

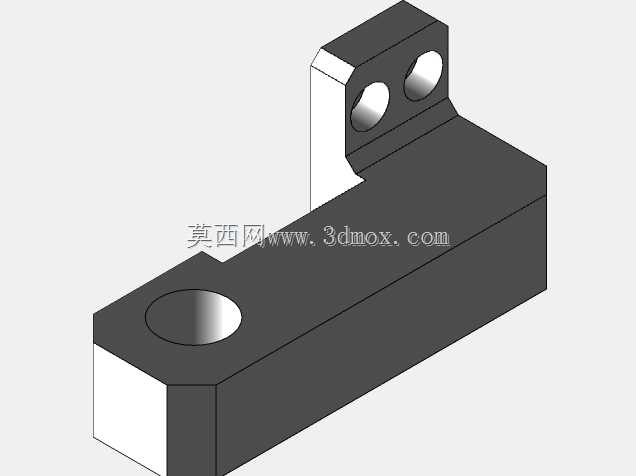

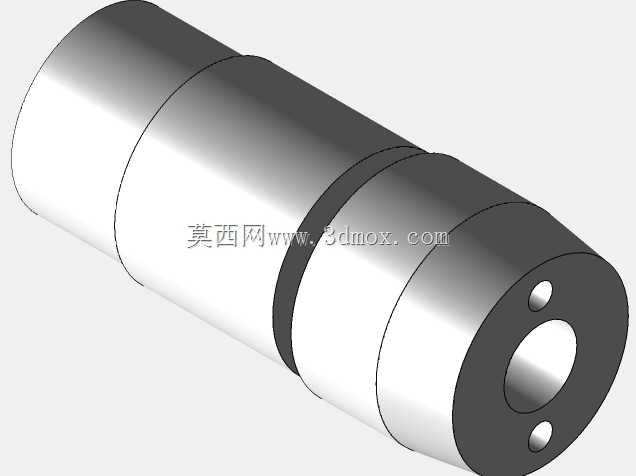

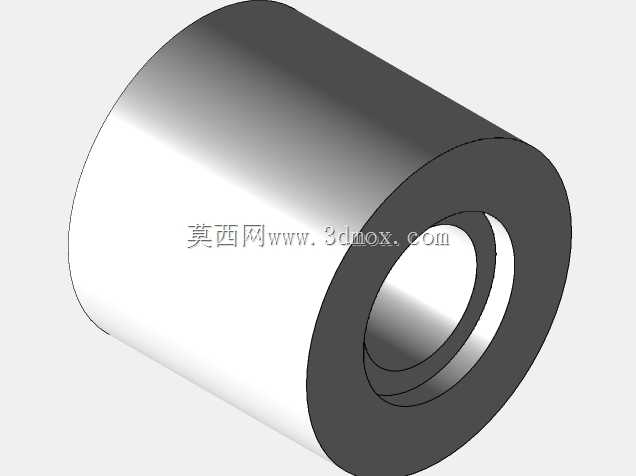

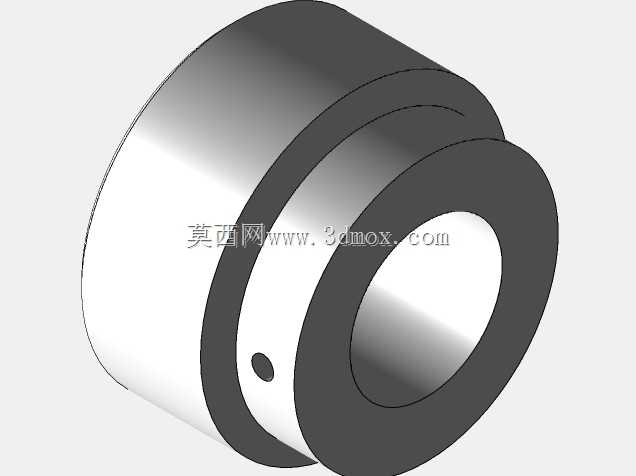

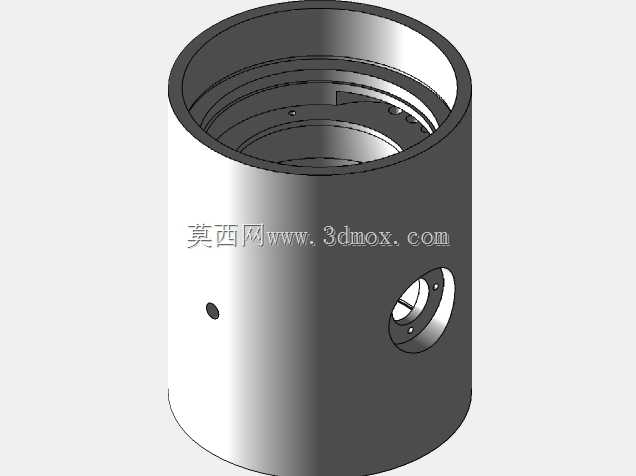

　　在金属表面处理、精密磨削加工的生产场景里，这类环形磨具是抛光、打磨工序里的核心消耗配件，常配套在平面磨床、抛光机、自动打磨设备的主轴端使用，承担工件表面去毛刺、整平、精抛、去除氧化层的加工任务，覆盖五金件加工、卫浴件表面处理、刀具刃口抛光、板材表面精整等多个加工场景。从结构设计来看，该磨具采用等厚环形中空结构，中心通孔为安装定位基准，设计时通孔直径与配套设备的主轴安装轴径做公差配合，通常选用H7/k6的过渡配合公差，保证安装后无径向窜动，避免高速旋转时出现动平衡偏差。磨具的轴向厚度根据单次磨削进给量、磨料层耐用度设计，常规工况下厚度范围在20mm至50mm区间，外径则根据设备的安装护罩尺寸、加工幅面确定，

　　常见规格外径从100mm到400mm不等，适配不同功率的打磨设备。设计过程中优先考虑磨具的动平衡性能，环形结构的壁厚均匀性控制在±0.2mm以内，避免高速旋转时产生偏心振动，既影响加工表面的粗糙度，也会加速设备主轴轴承的磨损。磨具的两个环形端面为平行设计，平面度公差控制在0.05mm以内，保证安装后工作面与设备工作台面的平行度，避免加工时出现局部磨削量过大、工件表面平整度超差的问题。中心安装孔的端面设计有倒角，既方便安装时快速导入主轴，也能避免安装孔边缘的应力集中，减少磨具高速旋转时出现崩边的风险。从实际使用的角度，这类环形磨具的工作面分为外圆柱面和两个环形端面，不同安装方式下可实现不同的加工效果：当通过端面压紧安装在设备主轴上时，

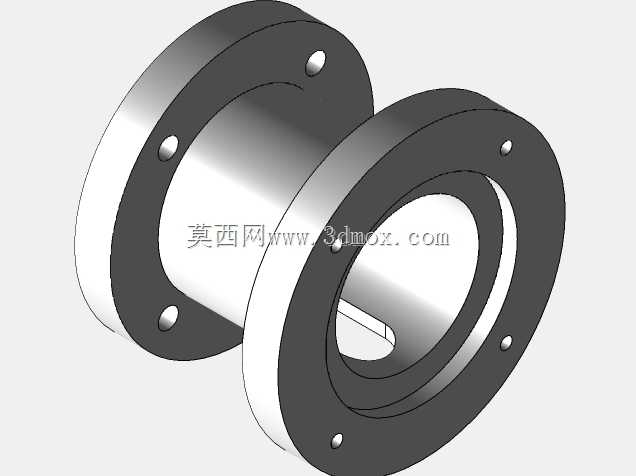

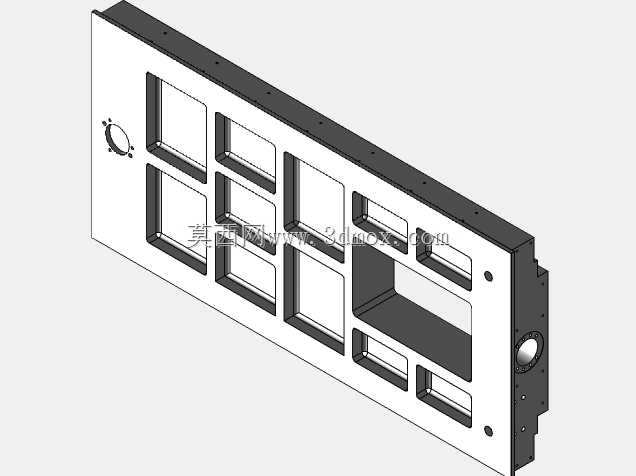

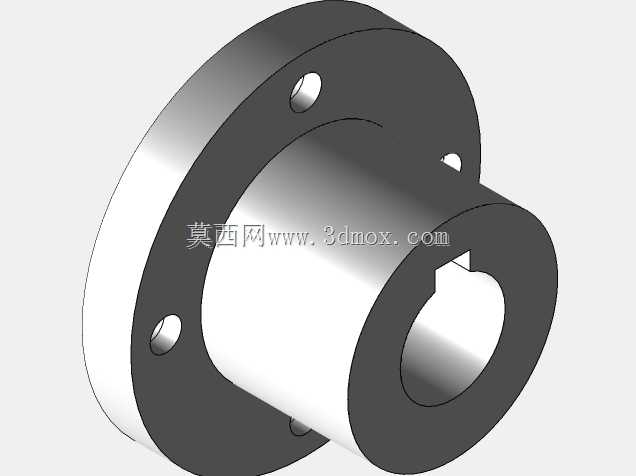

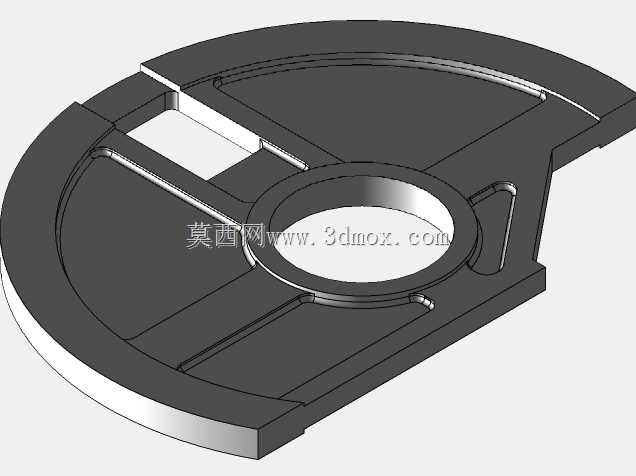

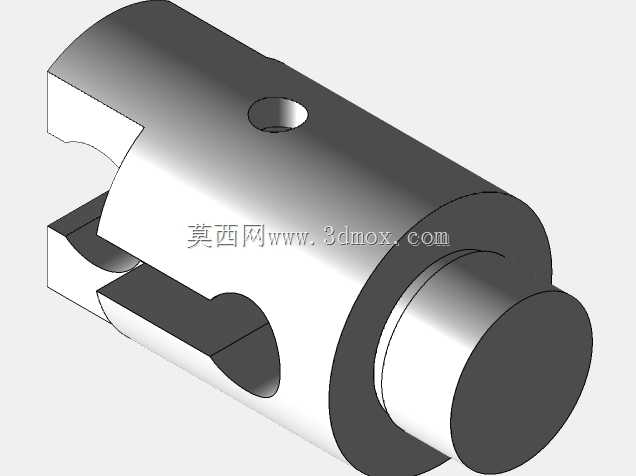

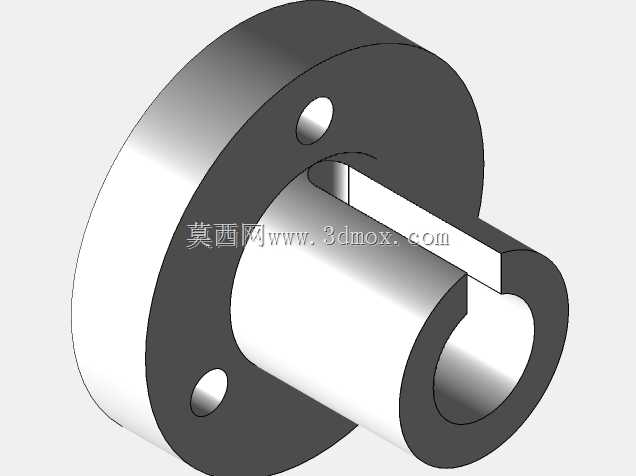

　　可使用环形端面进行平面抛光加工，适合大平面工件的批量整面处理；当通过芯轴夹持内孔安装时，可使用外圆柱面进行圆弧面、异形轮廓的打磨抛光，适配小型复杂工件的精细化处理。设计时还需要考虑磨具的安装边界，磨具安装后外径与设备护罩的内壁间隙需保留至少10mm的安全距离，避免旋转过程中磨具与护罩发生剐蹭，同时压紧法兰的直径需覆盖磨具环形端面的1/3以上宽度，保证压紧力均匀分布，避免局部压力过大导致磨具碎裂。在材料匹配层面，磨具的基体部分根据使用场景选用不同材质，重载粗磨场景选用高强度树脂结合剂添加碳化硅磨料，精抛场景选用橡胶结合剂添加氧化铝磨料，不同磨料配比对应不同的加工硬度与表面粗糙度要求，

　　设计时需要根据目标加工工件的材质调整磨料粒度与结合剂硬度，比如加工不锈钢工件时选用稍软的结合剂，让磨钝的磨料及时脱落露出新的磨粒，避免磨削过程中出现工件表面烧伤；加工硬质合金工件时选用硬结合剂碳化硅磨料，保证磨具的耐用度，减少频繁更换磨具的停机时间。结构上没有多余的异形设计，整体对称度高，建模过程中优先通过旋转特征生成主体结构，再对安装孔倒角、端面平行度做公差校验，后续做装配模拟时，可直接将模型导入设备主轴装配体，验证安装间隙、压紧法兰的匹配度，提前排查安装干涉问题。这类环形磨具的结构通用性强，通过调整外径、内孔、厚度三个核心尺寸，即可适配绝大多数常规打磨抛光设备的安装要求，不需要额外做定制化的结构改动，适合批量标准化生产，也方便生产车间的备件统一管理，减少不同规格磨具的库存品类。
