卷材冲压裁切一体化加工设备结构

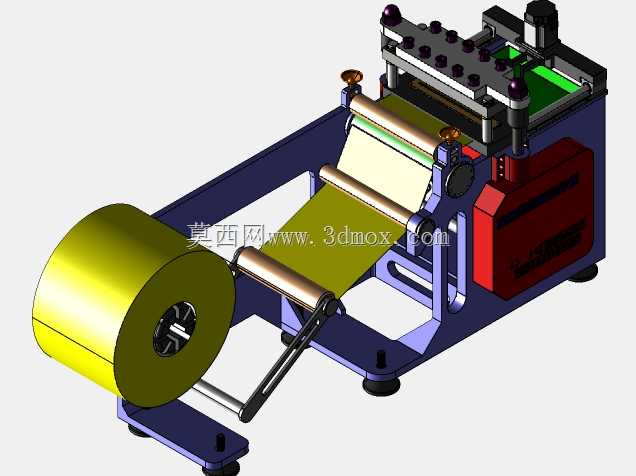

　　在软质卷材连续加工的生产场景中，这类设备主要适配薄型金属箔、绝缘膜、包装带材等成卷原料的定长裁切与压印加工需求，常见于电子辅料生产、软包装加工、小型五金冲压件的连续制程环节，替代传统单工位人工送料、逐次冲压的低效作业模式，可实现从原料放卷到成品裁切的连续化作业，大幅降低人工上下料的辅助时间占比，适配小批量多批次的柔性生产需求。从结构布局来看，设备整体采用卧式悬臂放卷搭配水平工位排布的设计思路，左侧设置独立的料卷支撑轴，可适配最大外径300mm、宽度150mm以内的成卷原料，支撑轴带阻尼张力调节结构，可根据原料厚度、材质硬度调整放卷阻力，避免料卷因惯性过度松脱导致的带材褶皱、偏移问题。放卷工位与冲压裁切工位之间设置两组平行导向辊，

　　导向辊表面做硬质阳极氧化处理，粗糙度控制在Ra0.8以内，减少带材输送过程中的表面划伤，同时导向辊两端配置可调式限位挡圈，可根据带材宽度快速调整限位位置，保证带材输送过程中始终对齐冲压工位的加工基准，避免出现裁切偏斜、压印位置错位的问题。冲压裁切工位采用上置式冲压驱动结构，冲压头沿垂直导轨做上下往复运动，工位下方配置可拆卸式模具安装板，可根据加工需求快速更换压印模、裁切刀模，适配不同形状、不同压印图案的加工需求，冲压行程可通过调节驱动端的限位螺母进行微调，行程调节范围在0-20mm之间，可适配0.1-2mm厚度范围内的不同软质带材加工，避免行程过大导致的模具磕碰、行程不足导致的裁切不断、压印深度不够的问题。

　　设备的送料动作采用辊式间歇送料结构，与冲压头的动作做机械联动，当冲压头抬升至最高位时，送料辊按照设定长度带动带材向前输送固定距离，冲压头下行加工时送料辊保持锁止状态，保证送料精度控制在±0.2mm以内，无需额外配置复杂的伺服送料系统即可满足常规加工的精度要求，降低设备整体的制造成本与维护难度。机架部分采用一体式折弯焊接钢结构，底部配置四个可调式橡胶减震脚杯，可根据安装地面的平整度调整设备水平度，脚杯的减震橡胶垫可缓冲冲压作业时产生的振动，减少振动传导至地面产生的噪音，同时避免设备长时间振动导致的紧固件松动问题。设备右侧集成了驱动与控制组件的安装腔体，将传动齿轮、驱动电机、控制电路等部件全部封闭在腔体内部，

　　既可以避免加工过程中产生的碎屑、灰尘进入传动部件导致的磨损加剧，也可提升设备整体的外观整洁度，减少外露部件带来的安全隐患。从安装边界来看，设备整体长度约850mm，宽度约450mm，高度约500mm，无需额外做地基固定，直接放置在常规工业工作台面上即可完成安装调试，对生产场地的空间要求较低，适合小型加工车间、实验室打样等场景使用。在实际作业过程中，操作人员只需将成卷原料安装到放卷轴上，将带材端头穿过导向辊送入送料辊之间，调整好送料长度、冲压行程参数后即可启动连续作业，设备可自动完成放卷张力控制、间歇送料、冲压压印、定长裁切的全流程动作，加工完成的成品可直接从工位前方的出料口滑落至接料盒中，单人可同时操作3-5台同类型设备，大幅提升单位人工的产出效率。设计过程中针对带材跑偏的常见问题，在送料工位前额外增加了一组可微调的纠偏导杆，当带材出现轻微偏移时，可通过调整导杆的角度引导带材回归基准位置，无需停机重新穿料，减少生产过程中的停机调整时间。针对冲压过程中带材粘模的问题，在冲压头旁配置了简易的吹气嘴，可接入车间压缩空气管路，在冲压头抬升时自动吹气将成品从模具上吹落，避免成品粘在模具上导致的带材拉扯、工位堵塞问题。
