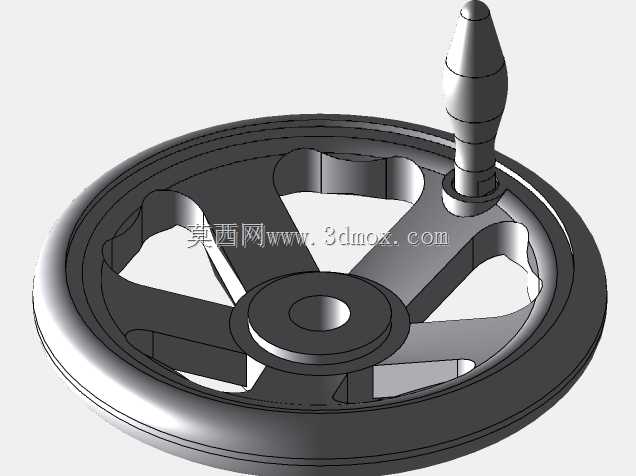

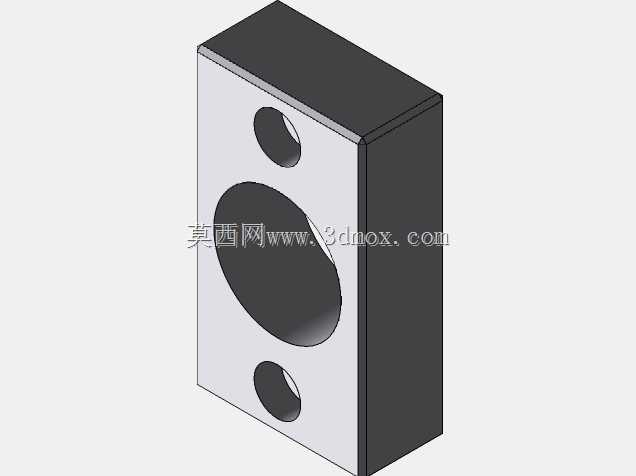

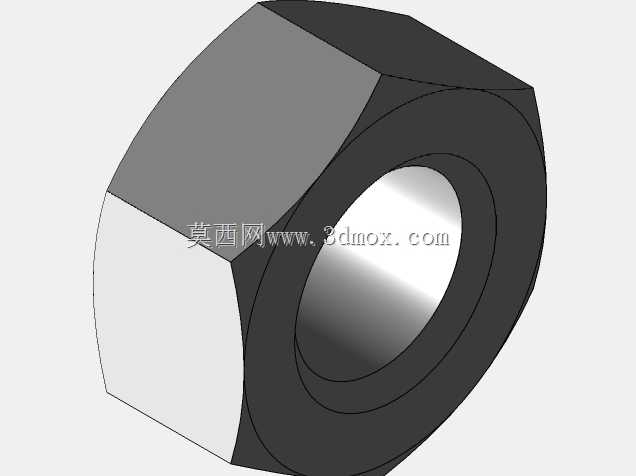

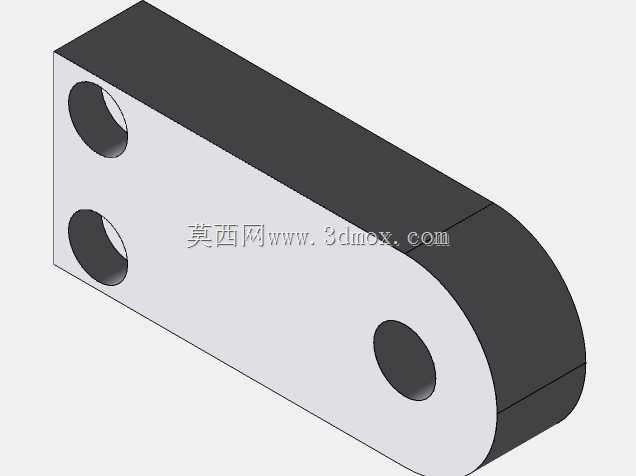

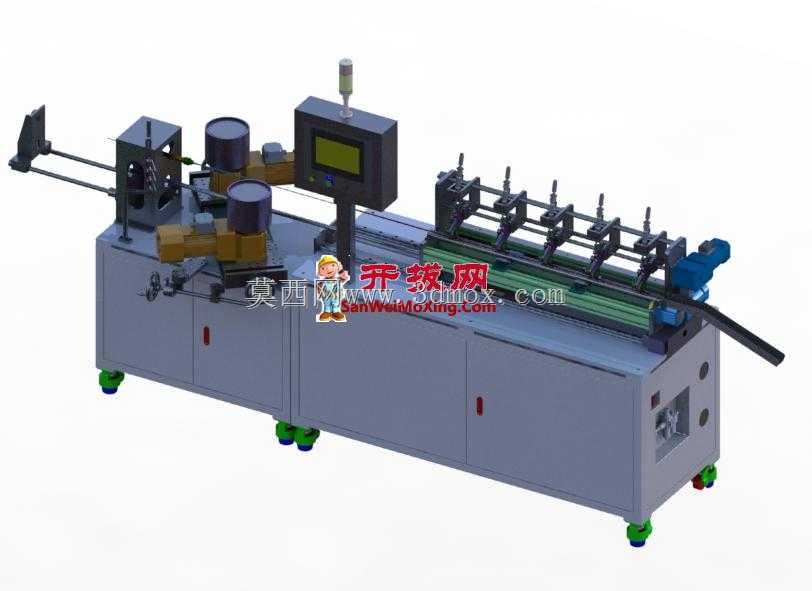

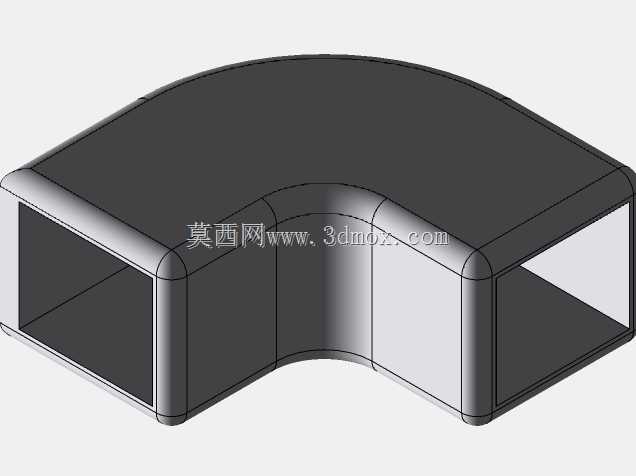

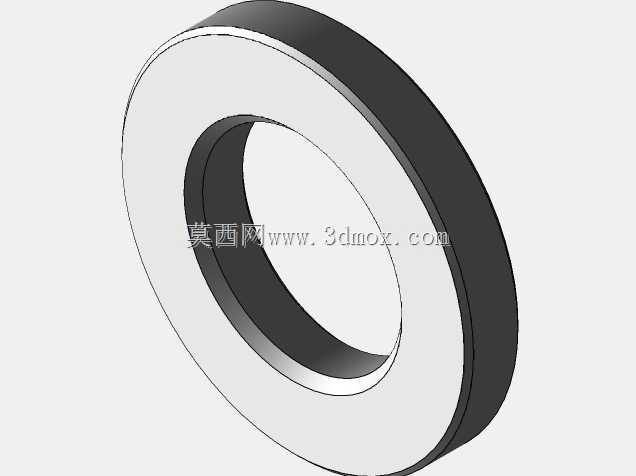

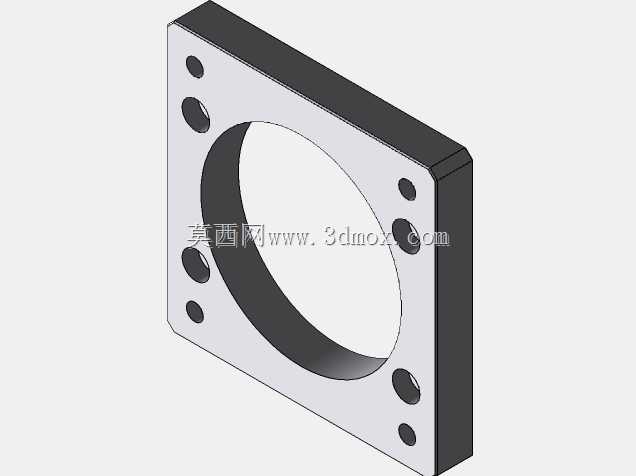

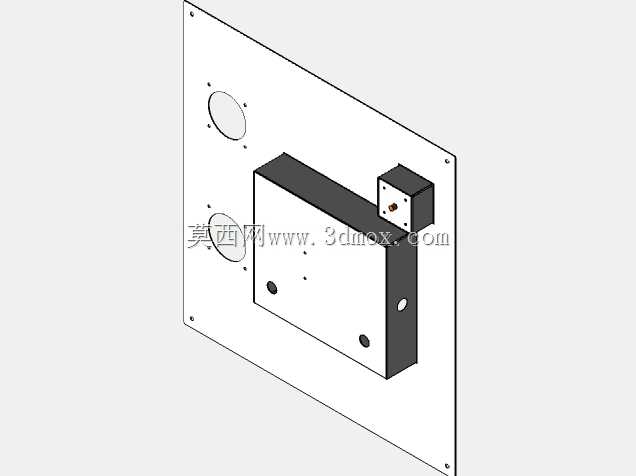

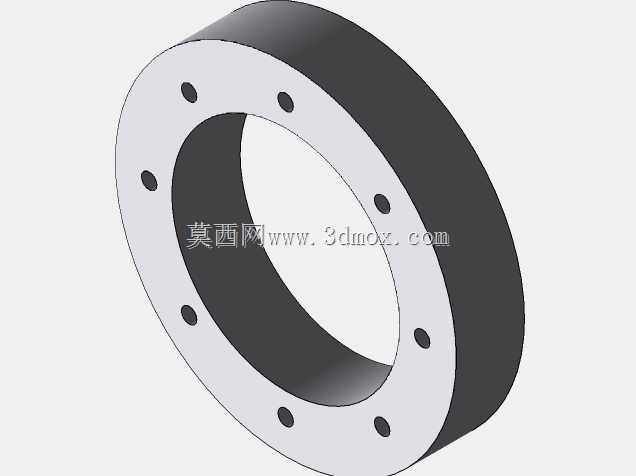

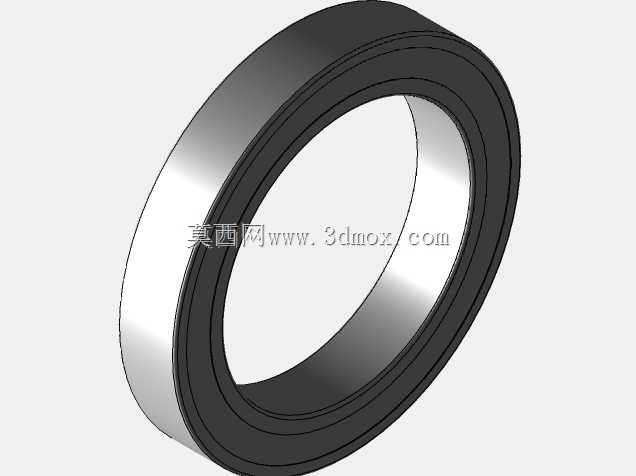

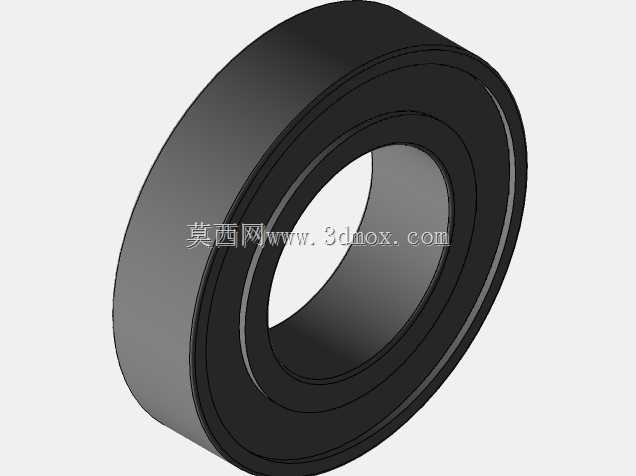

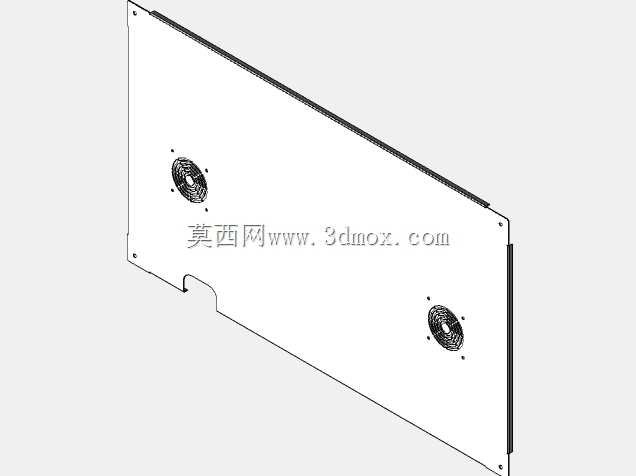

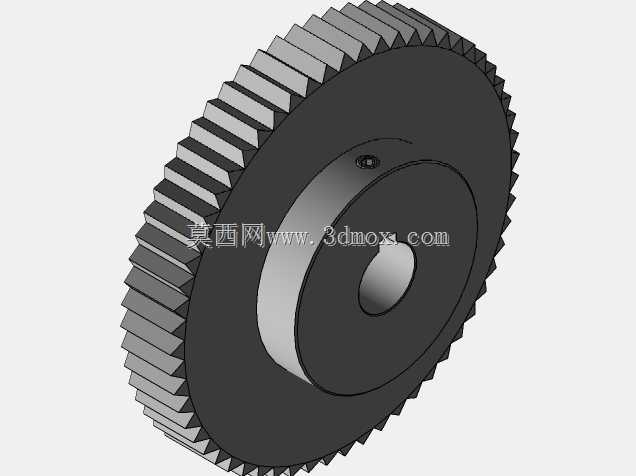

铝型材框架式纸吸管卡吉特成型工装结构

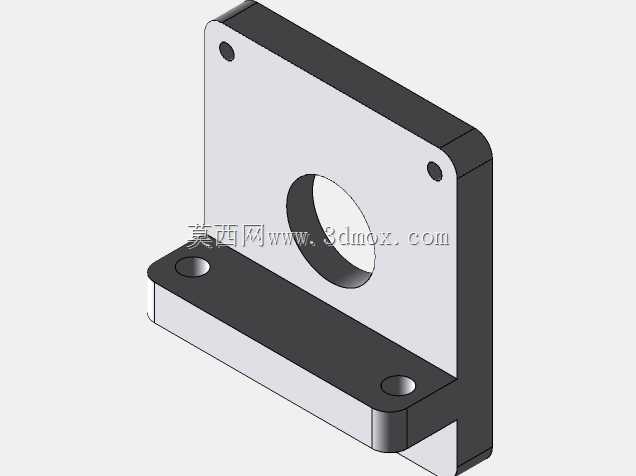

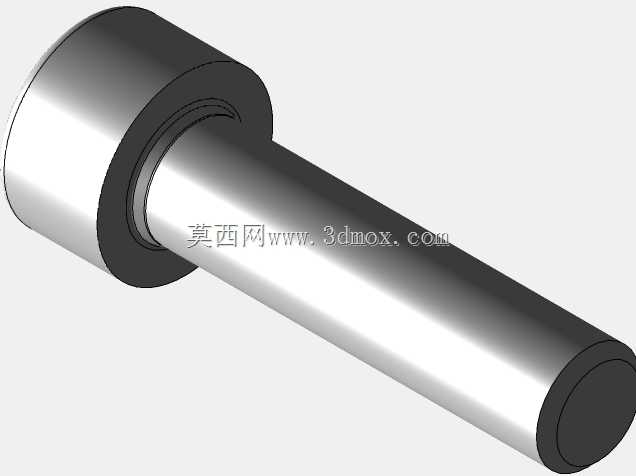

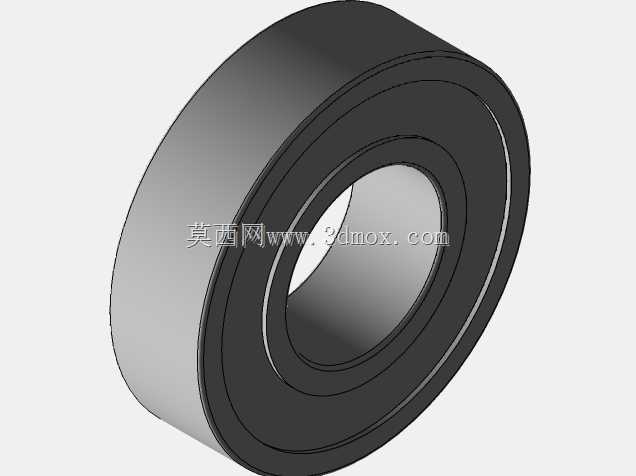

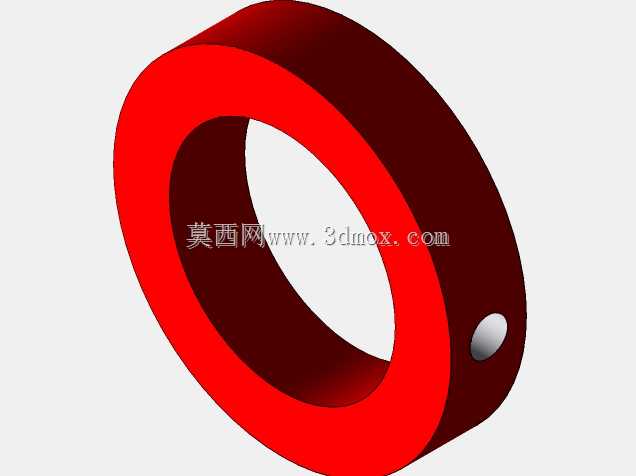

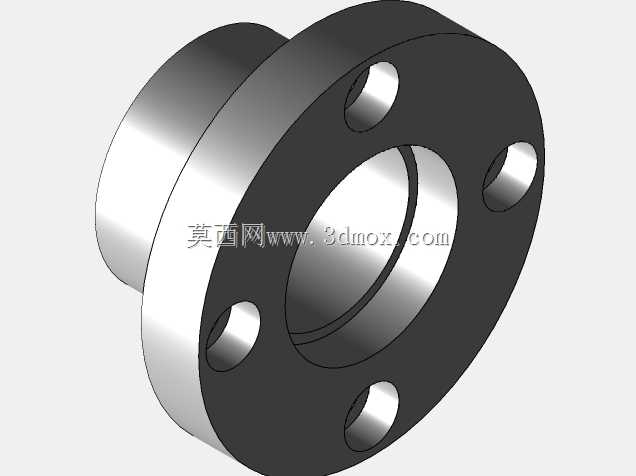

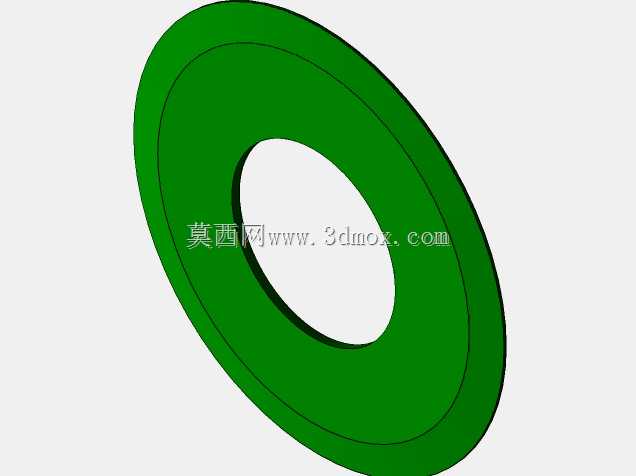

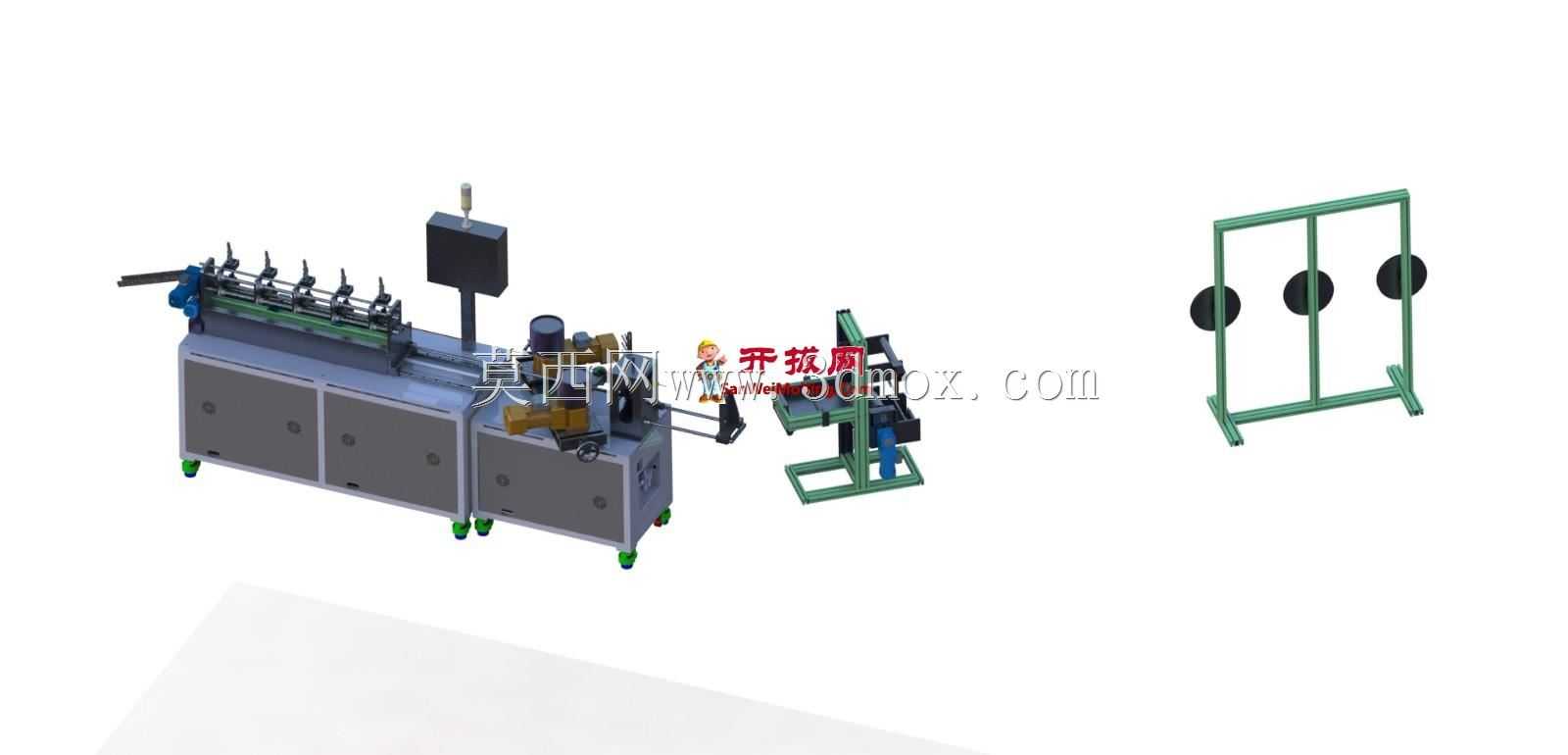

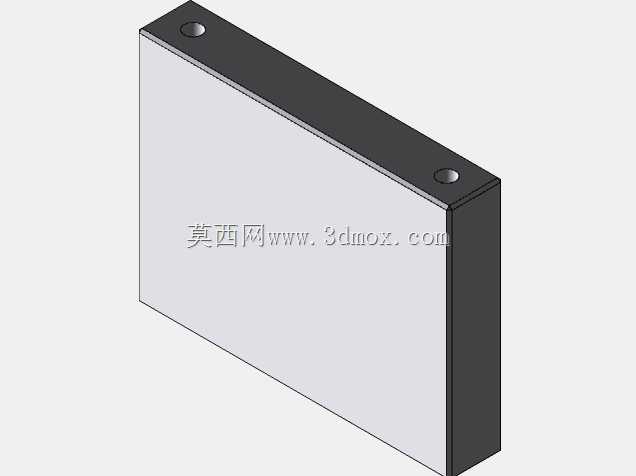

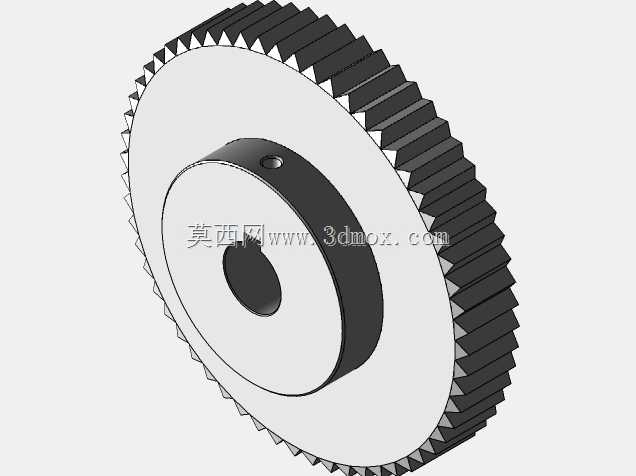

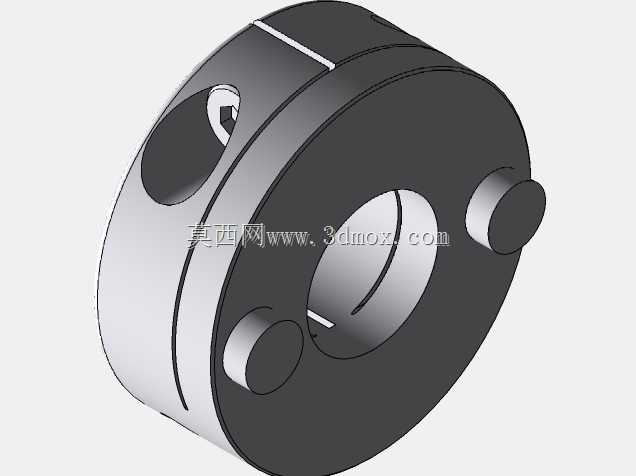

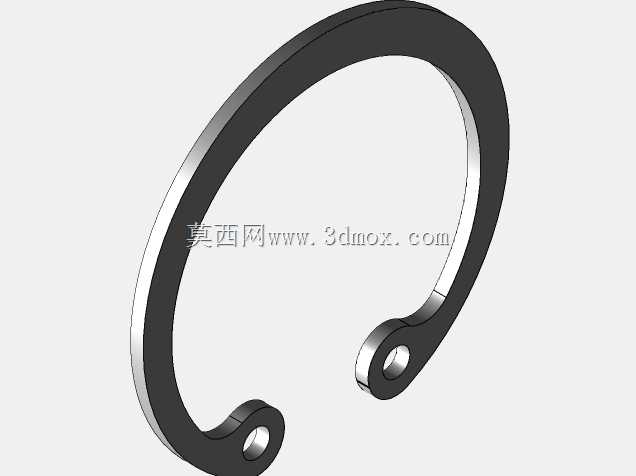

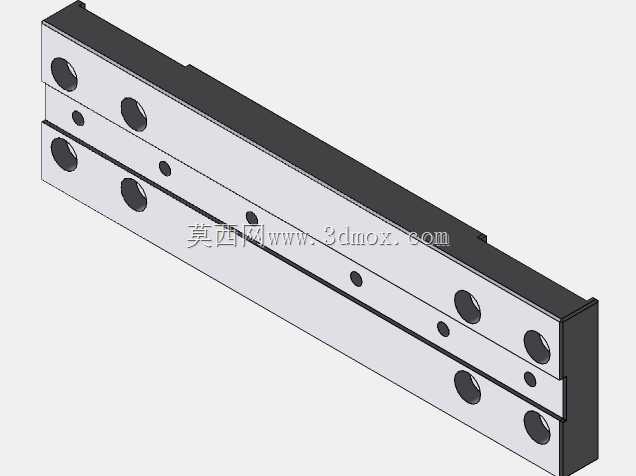

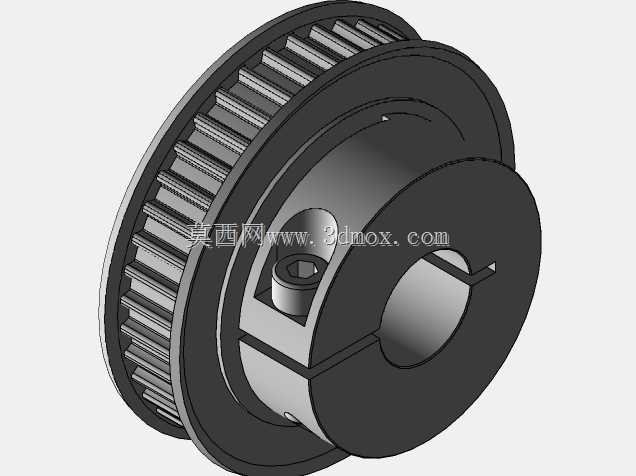

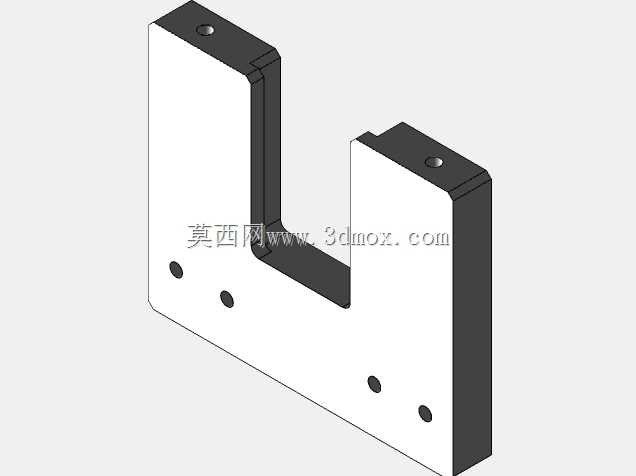

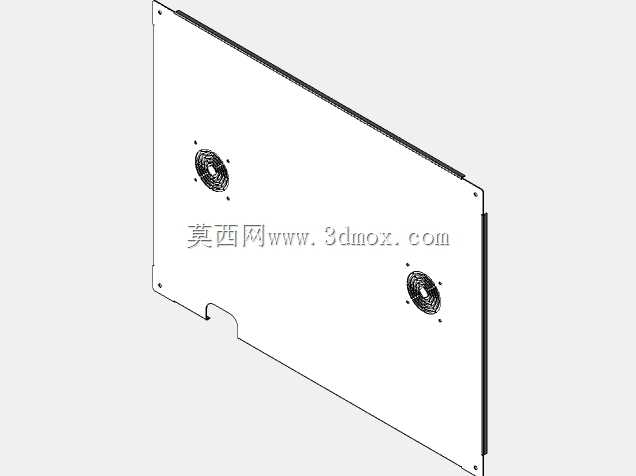

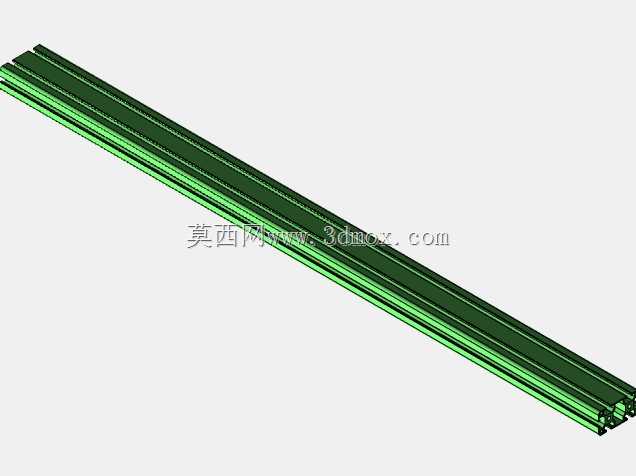

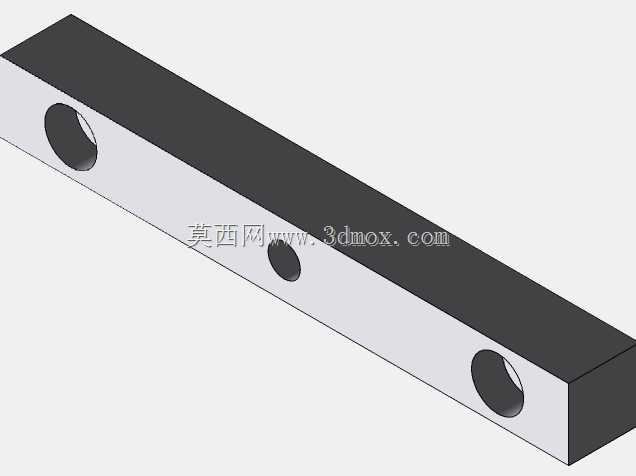

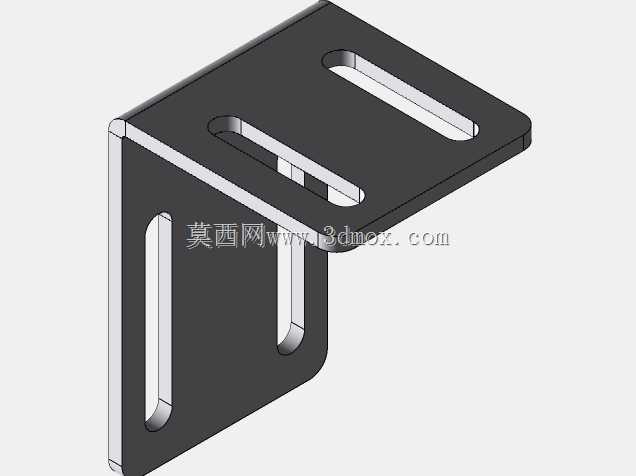

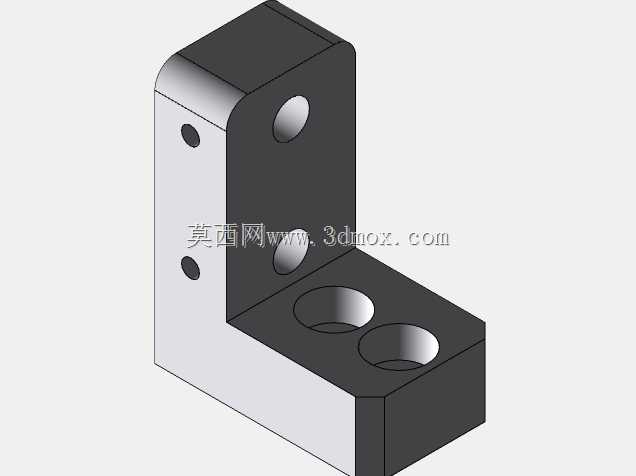

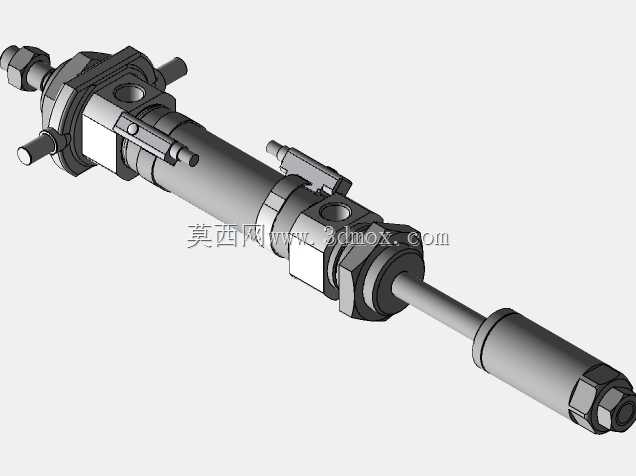

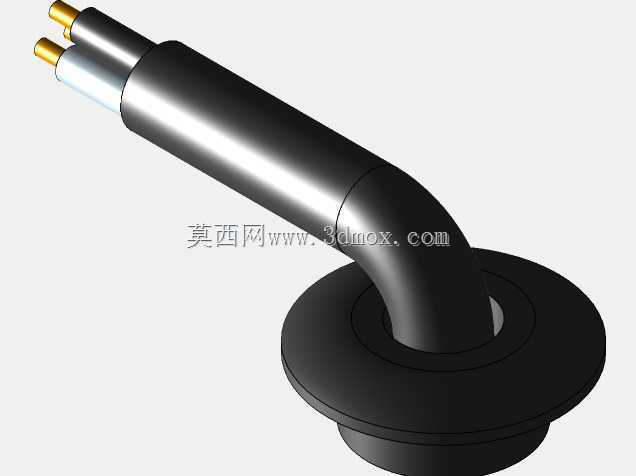

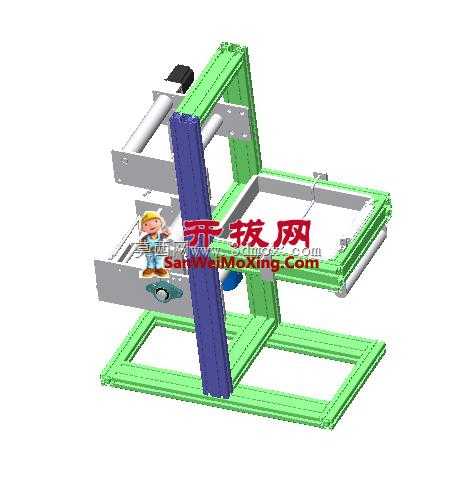

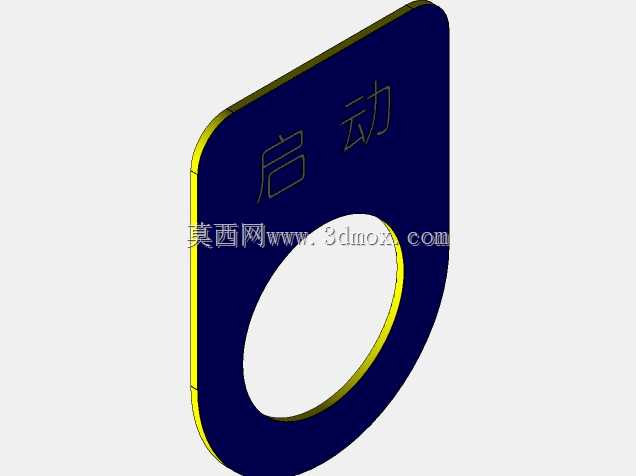

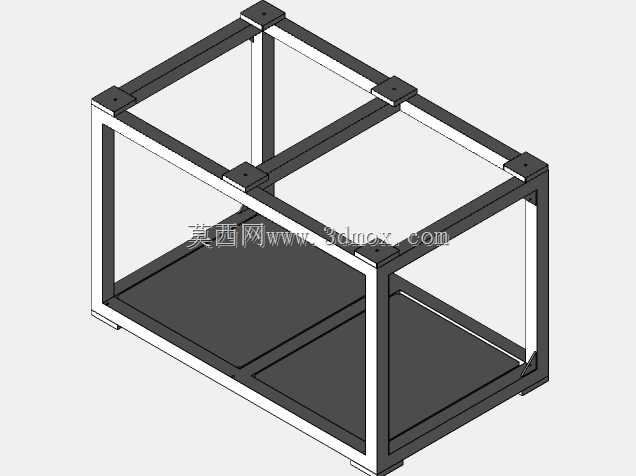

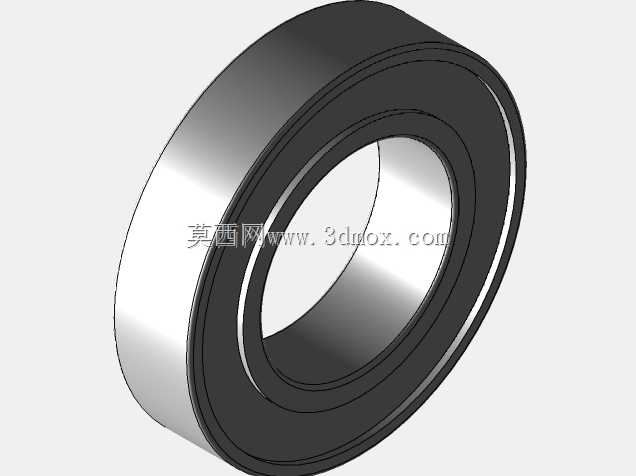

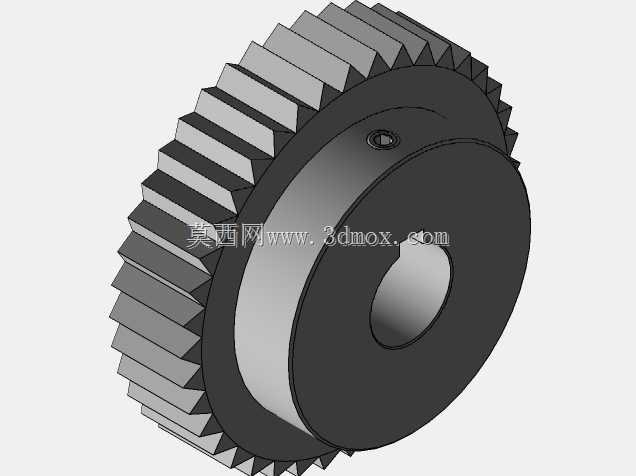

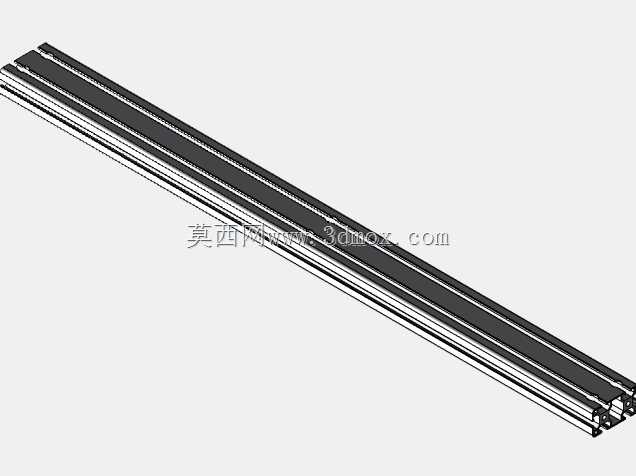

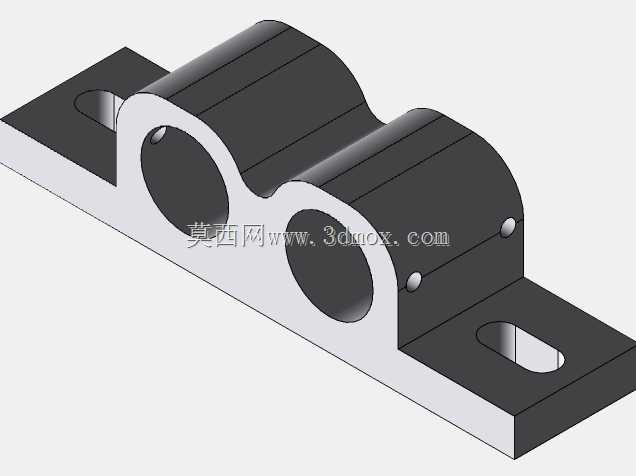

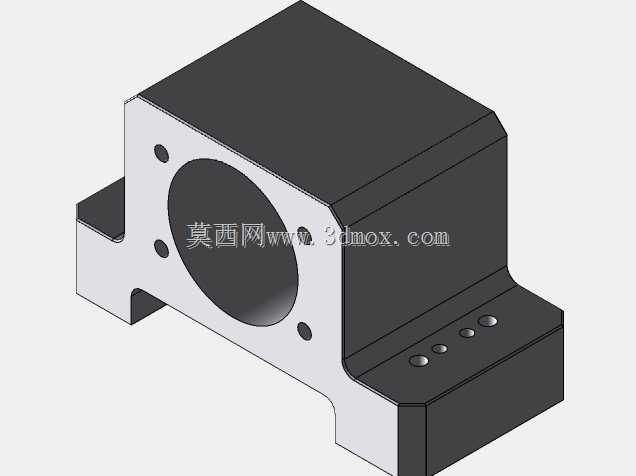

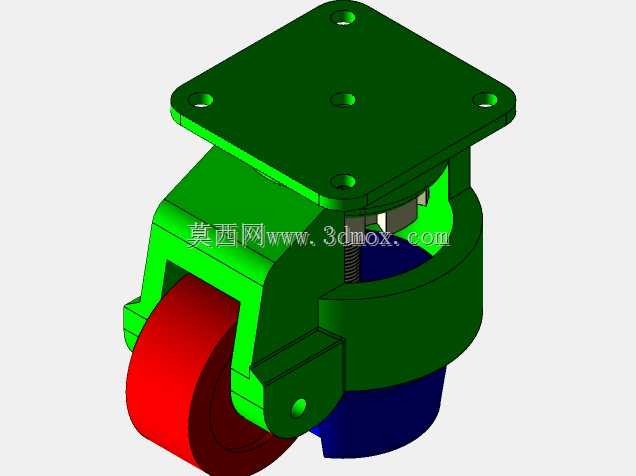

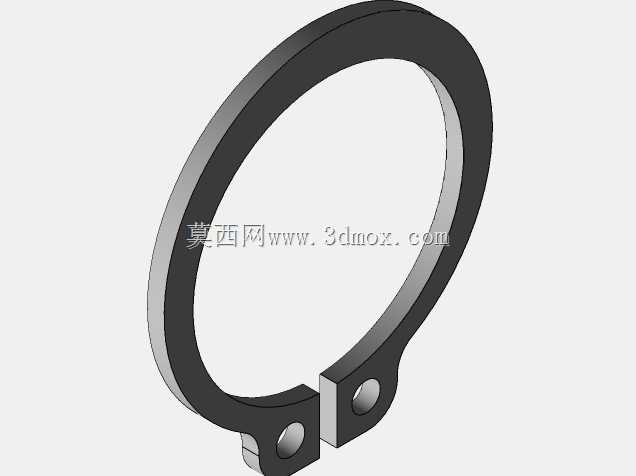

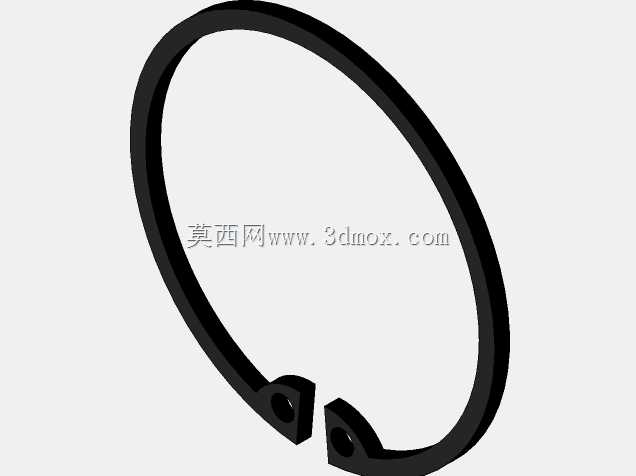

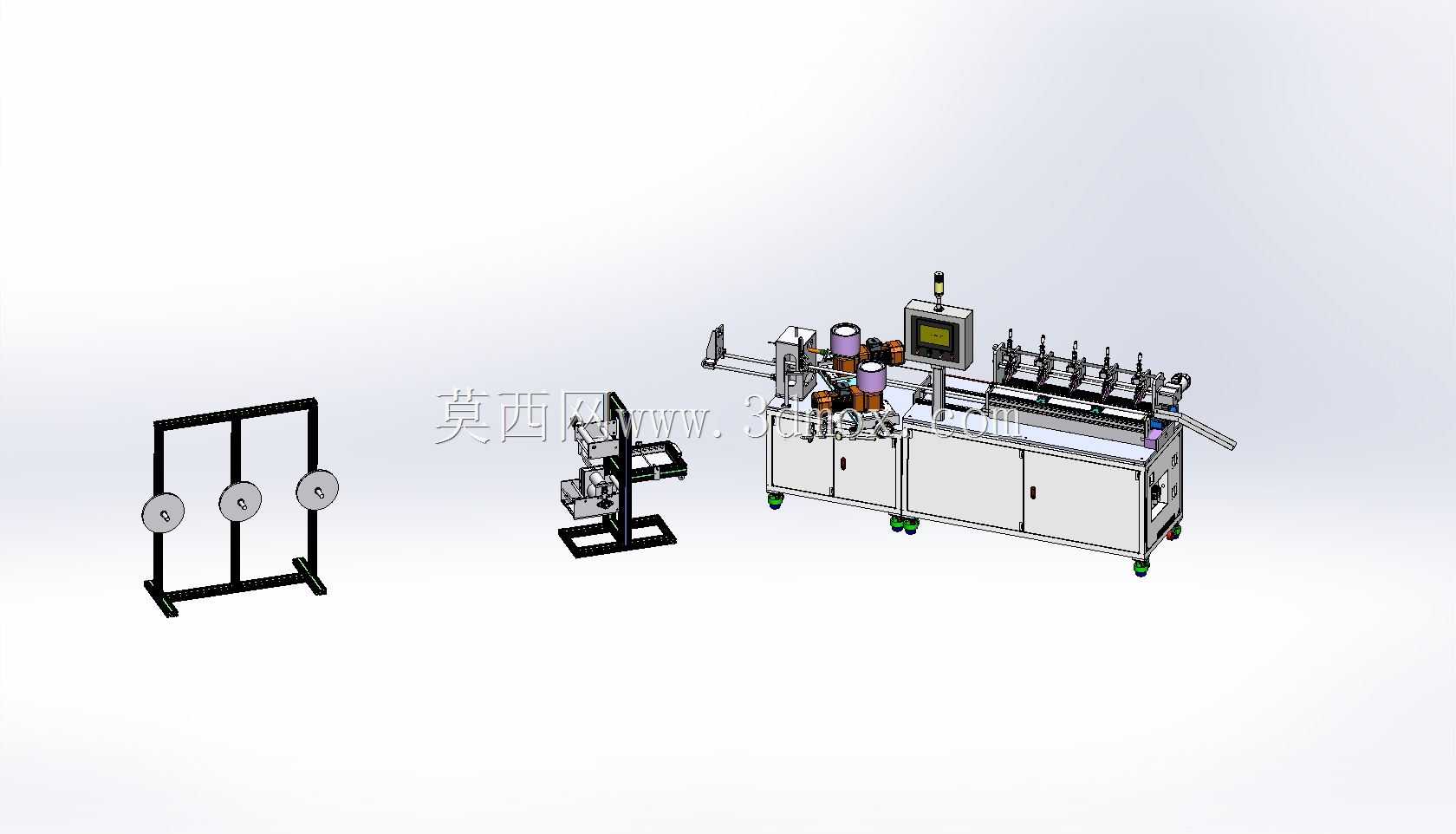

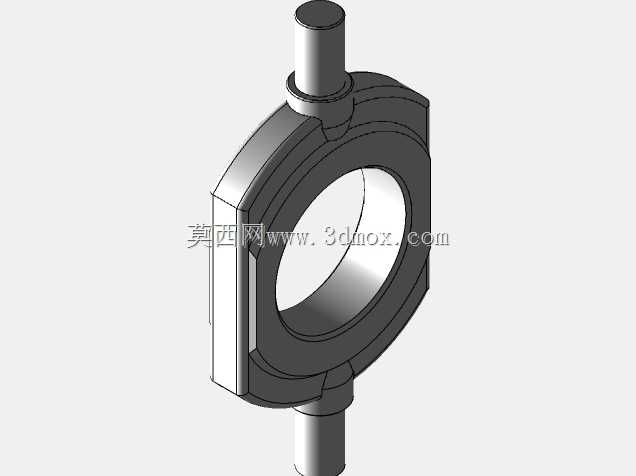

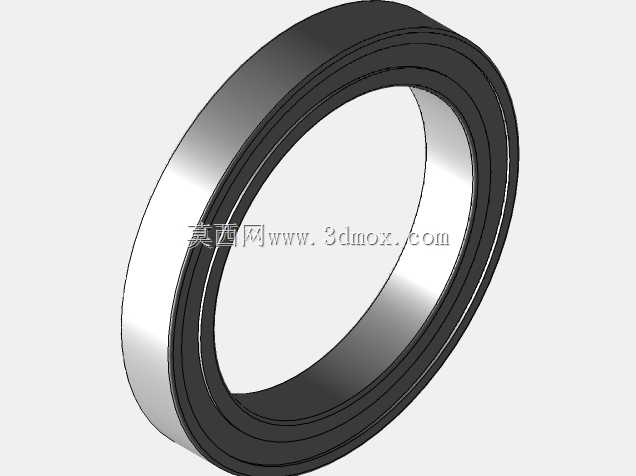

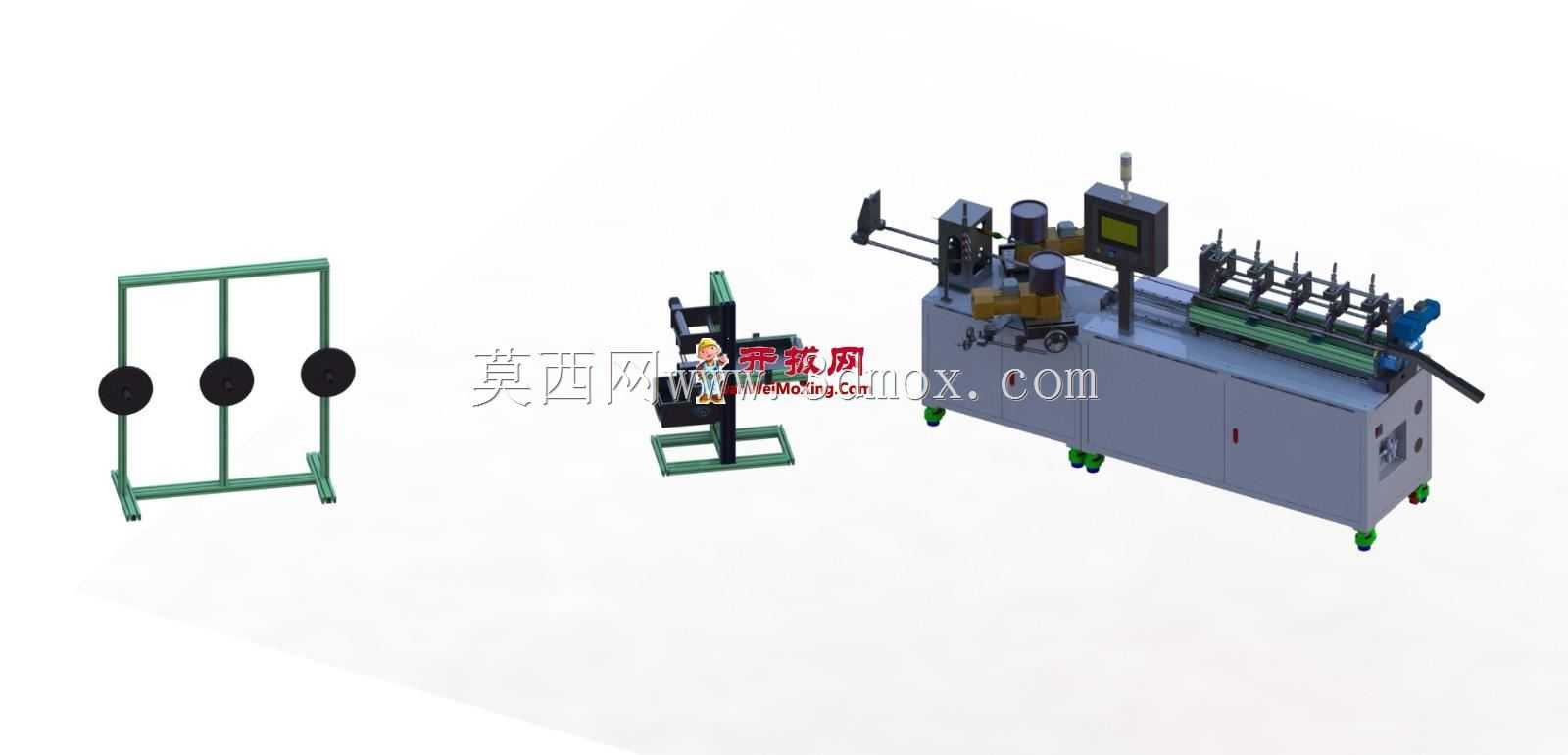

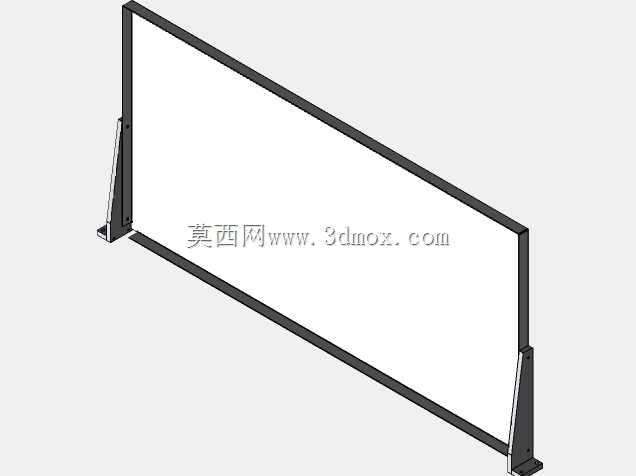

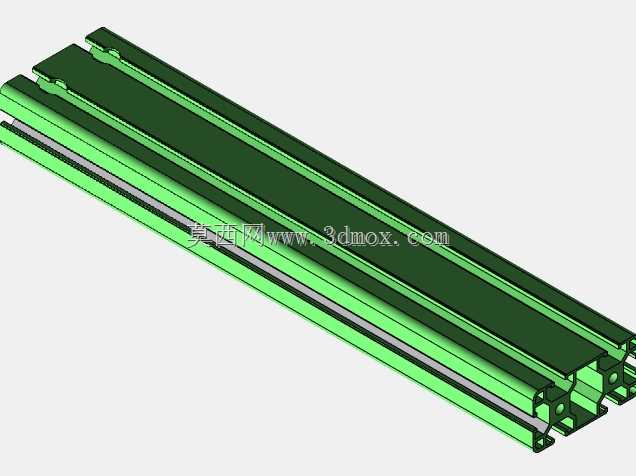

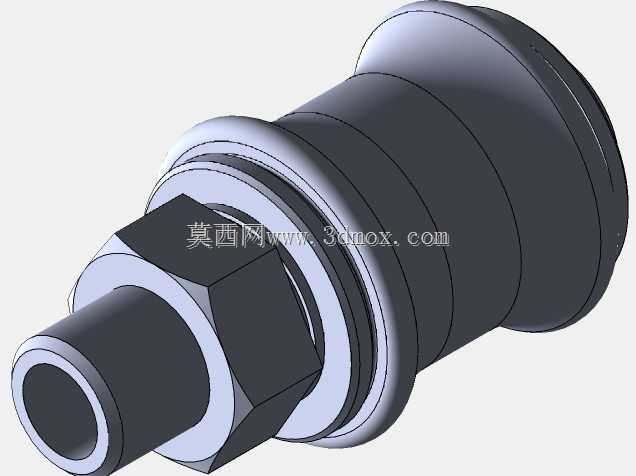

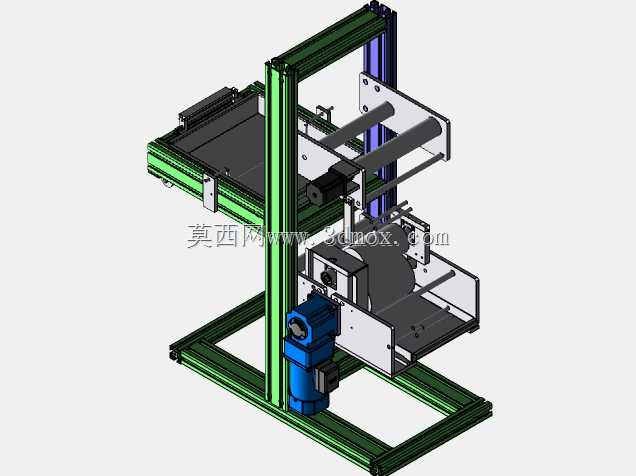

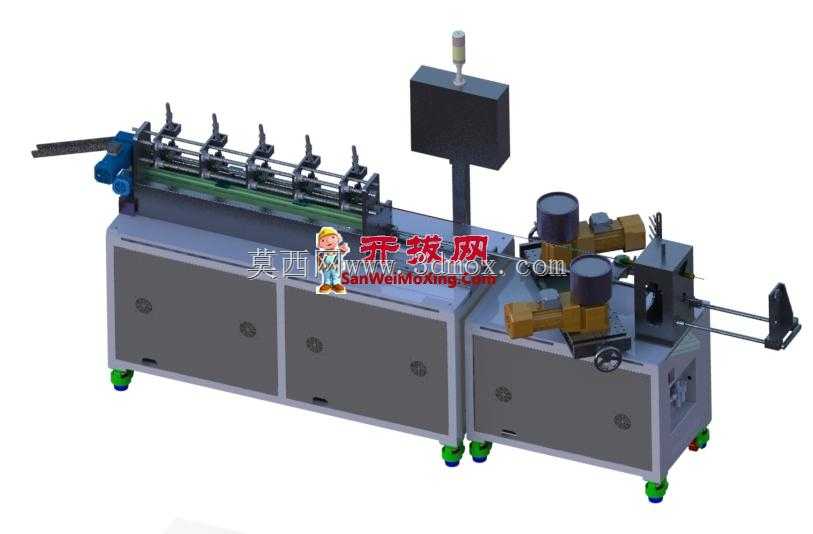

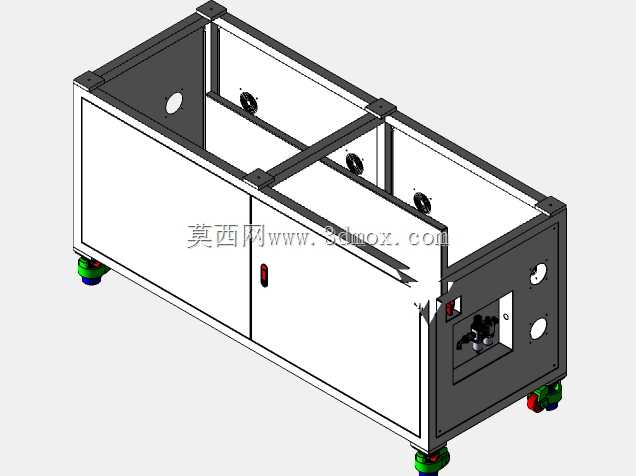

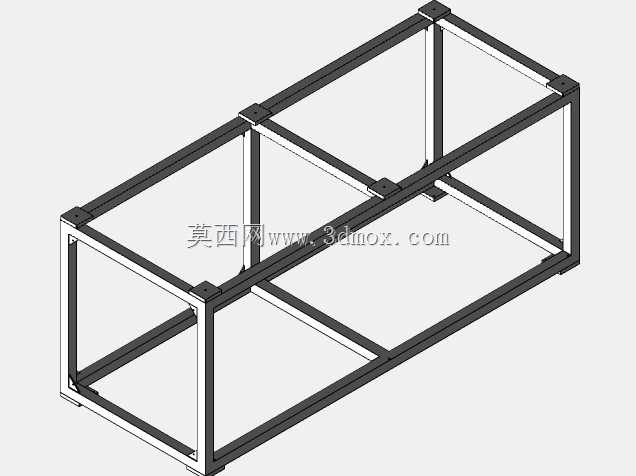

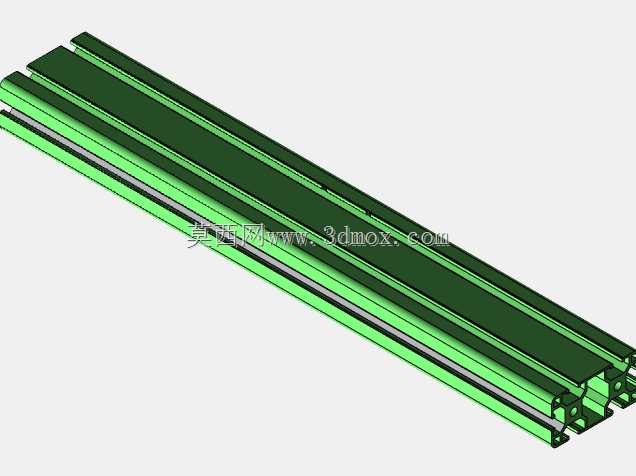

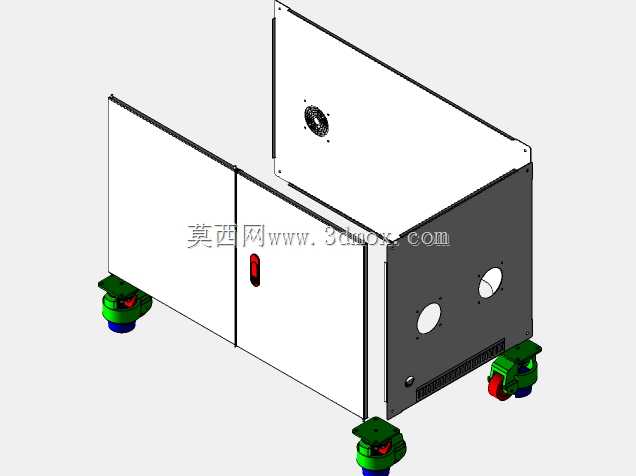

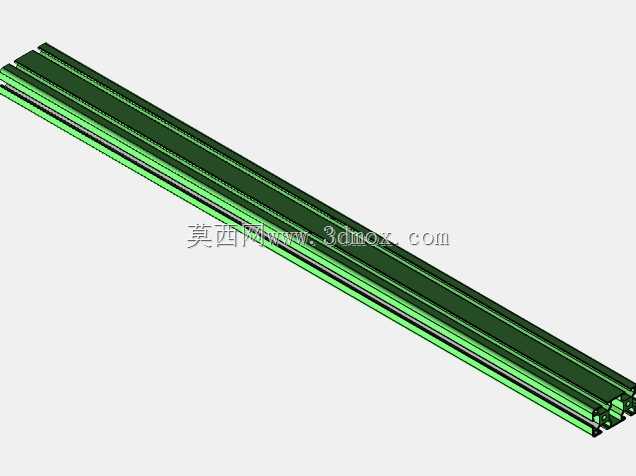

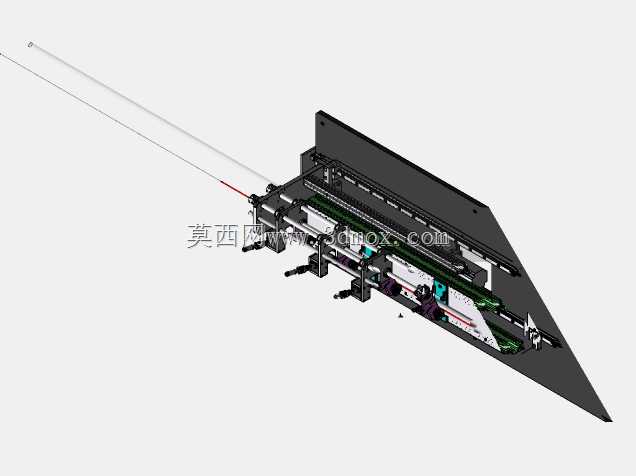

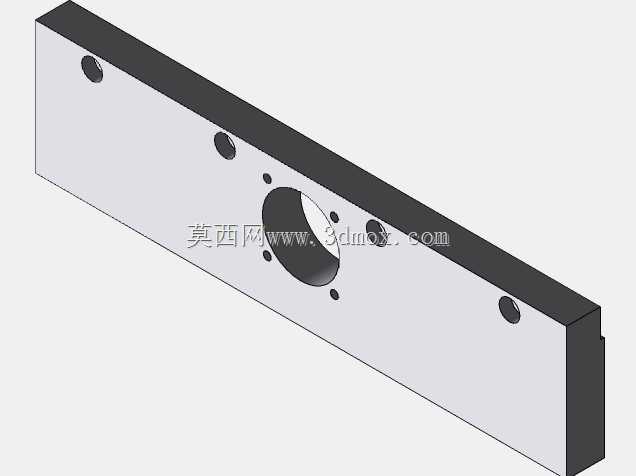

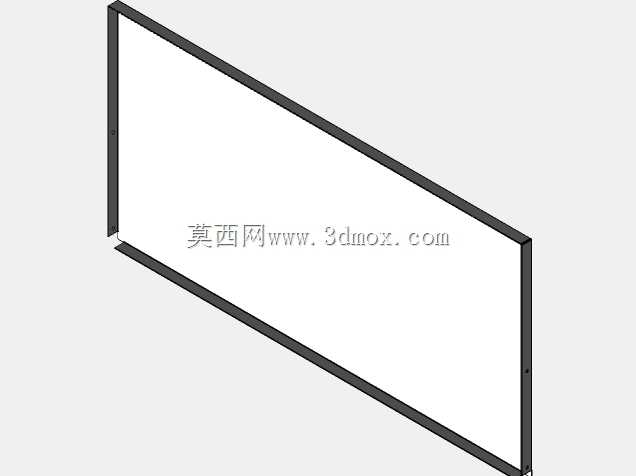

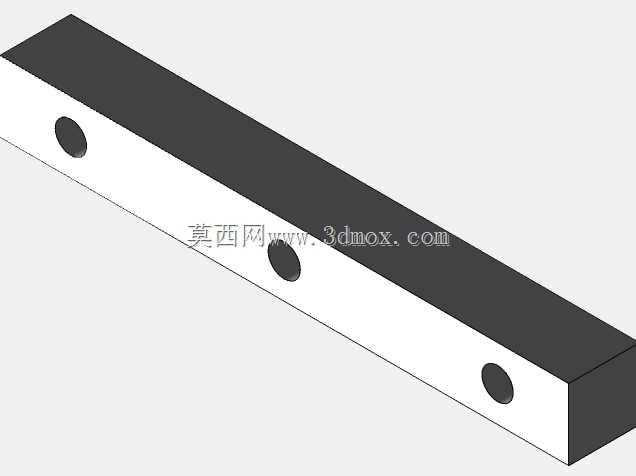

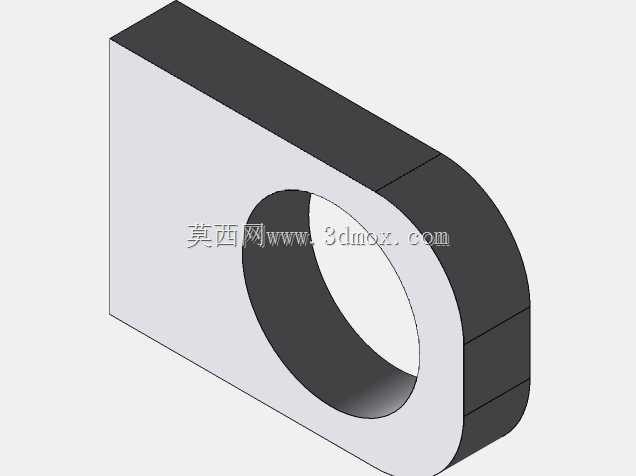

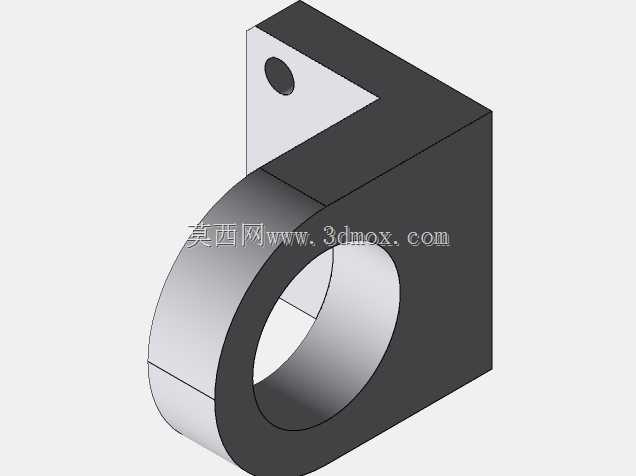

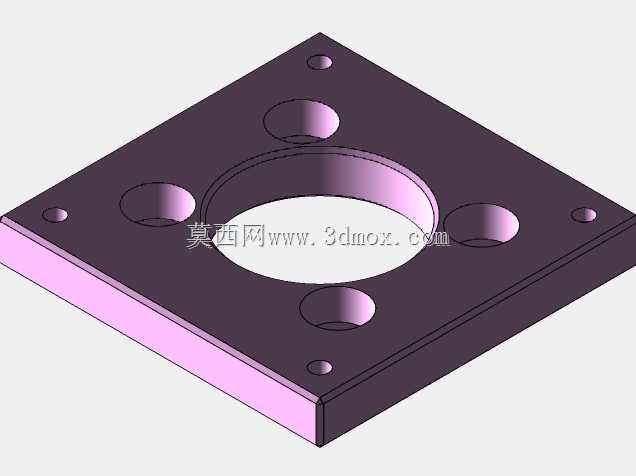

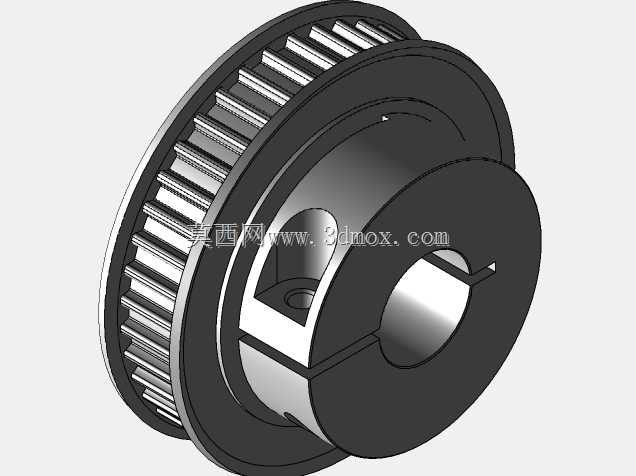

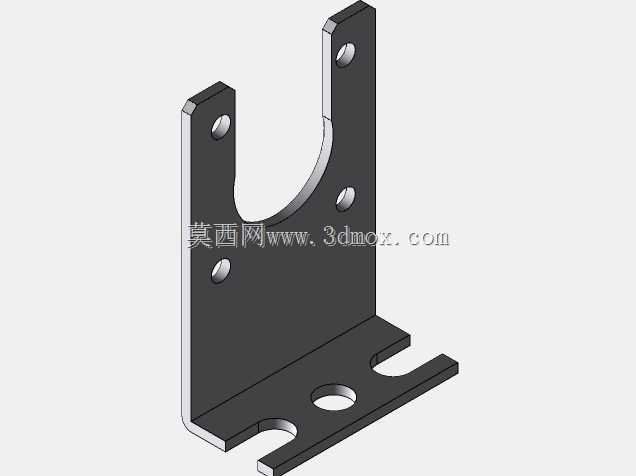

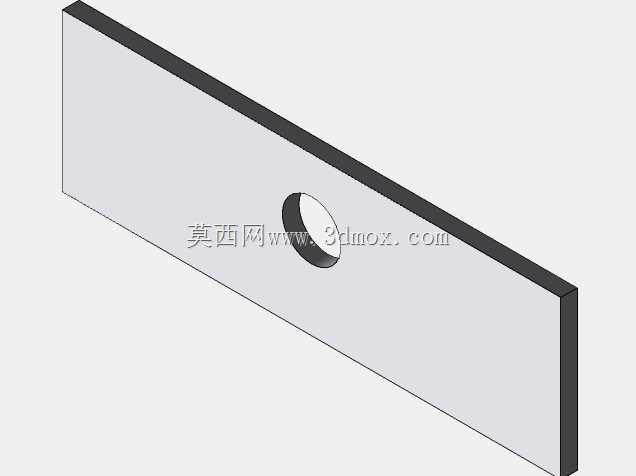

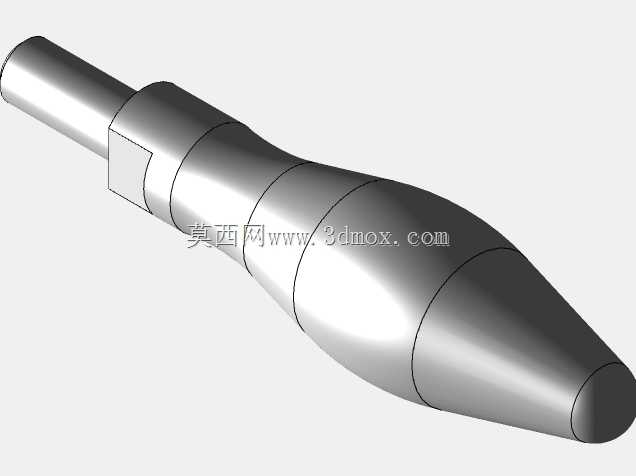

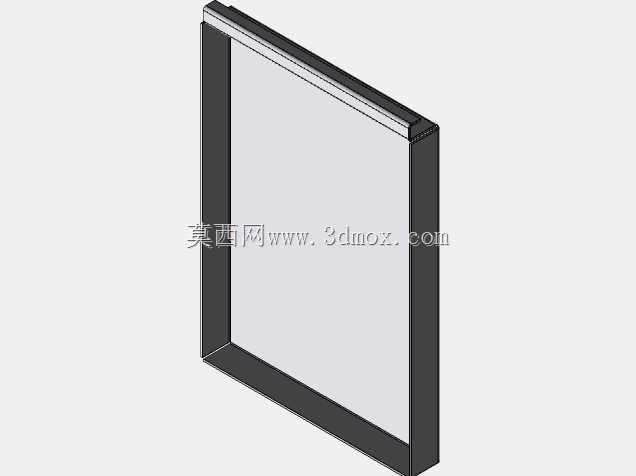

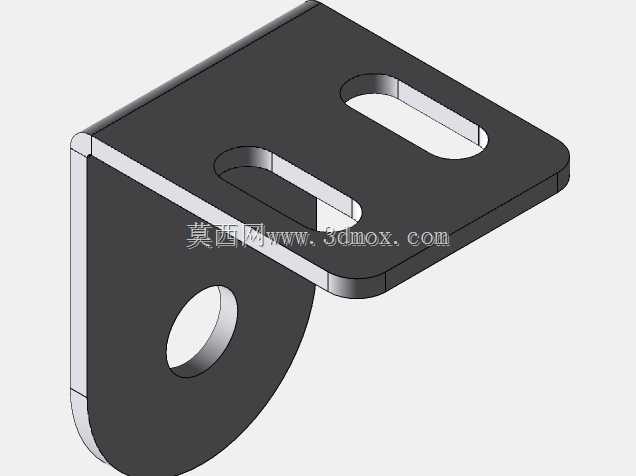

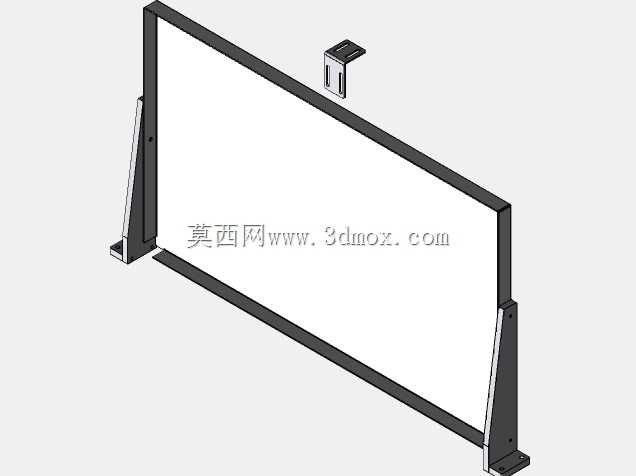

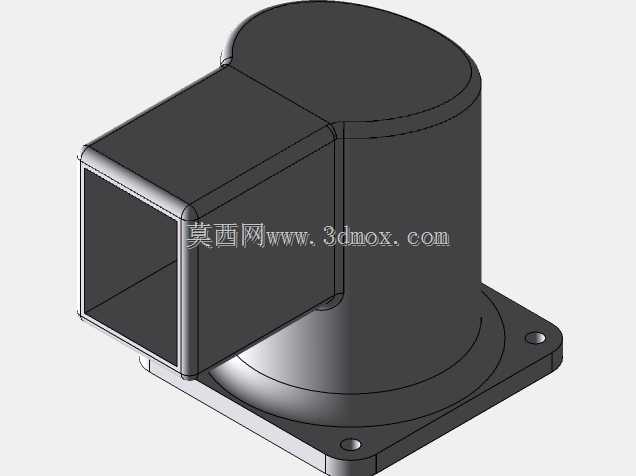

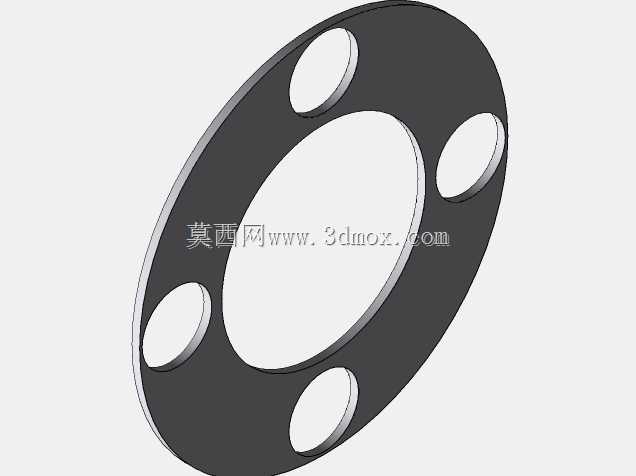

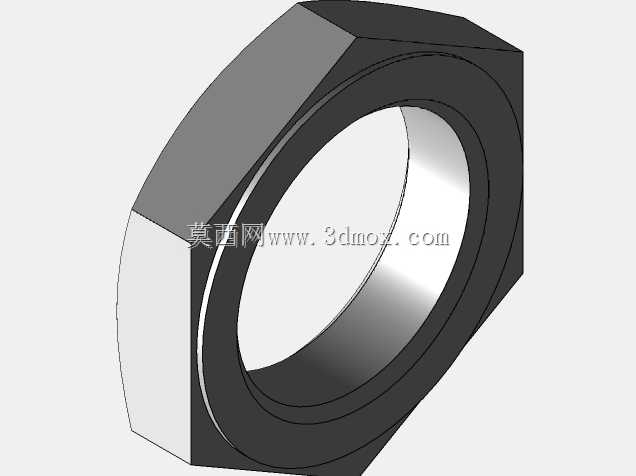

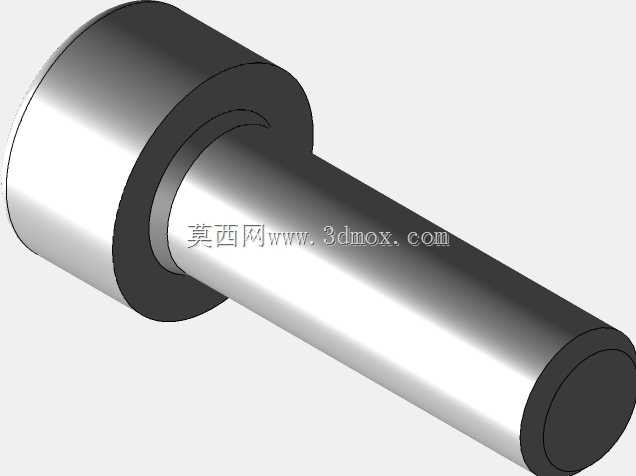

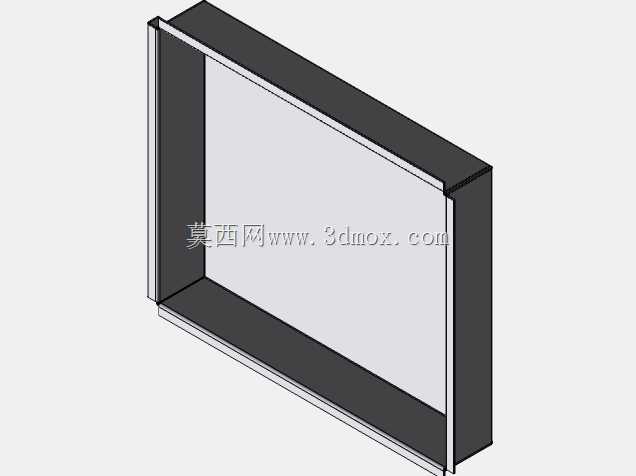

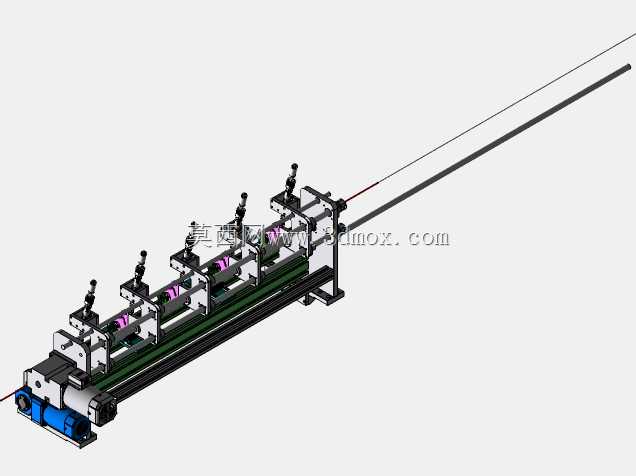

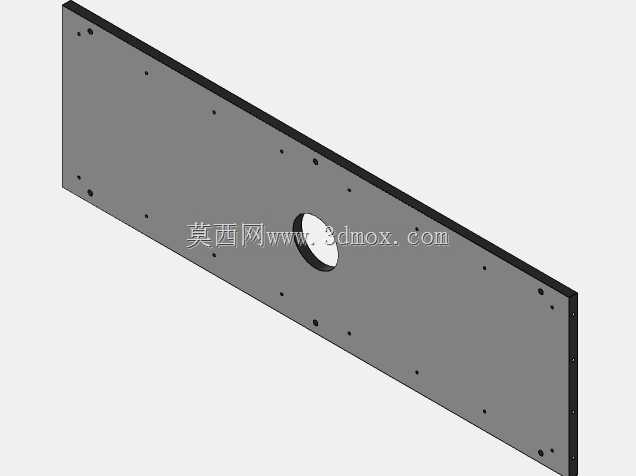

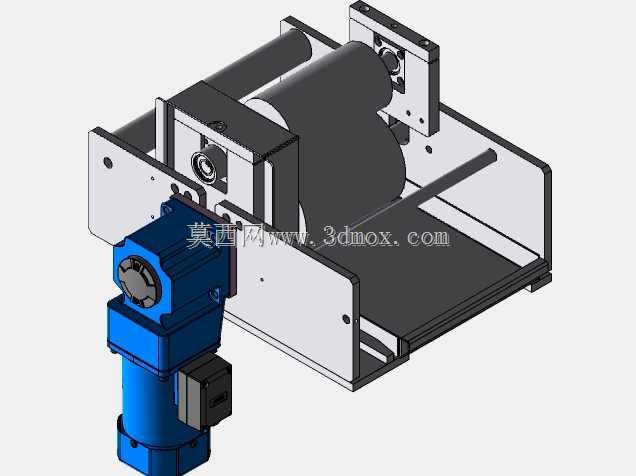

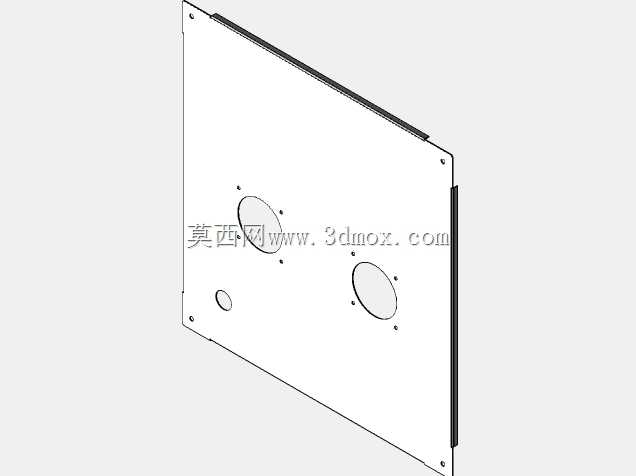

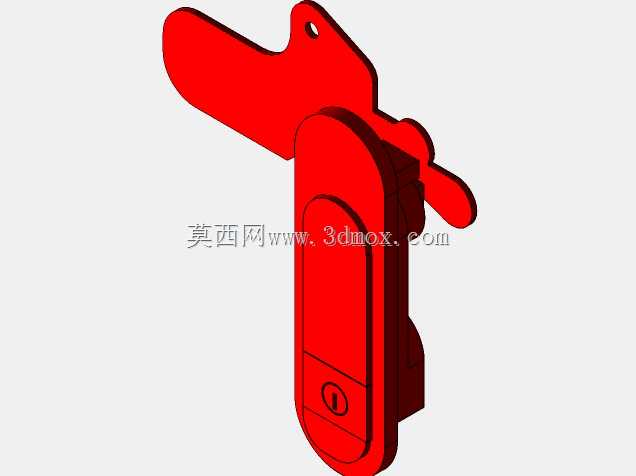

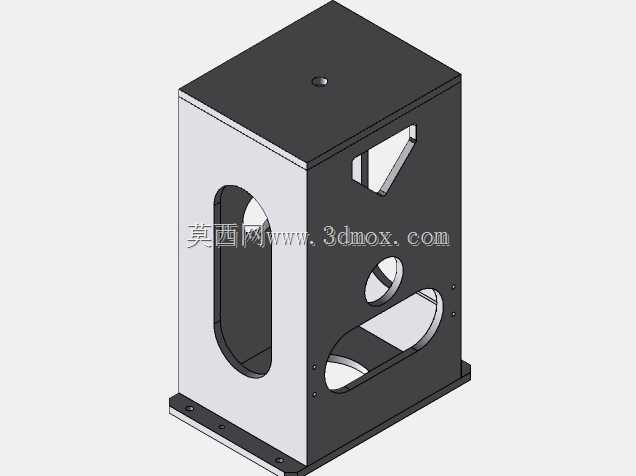

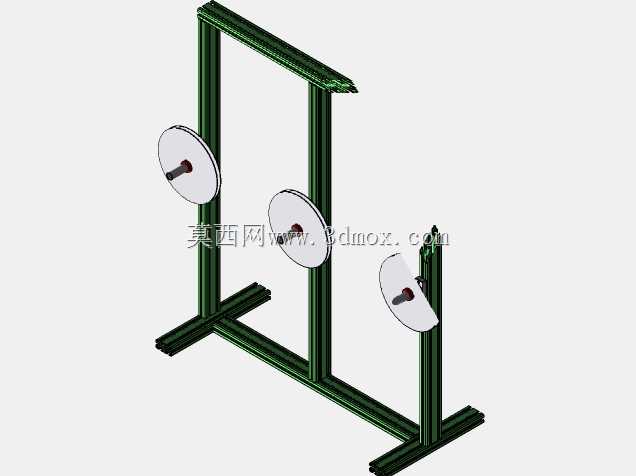

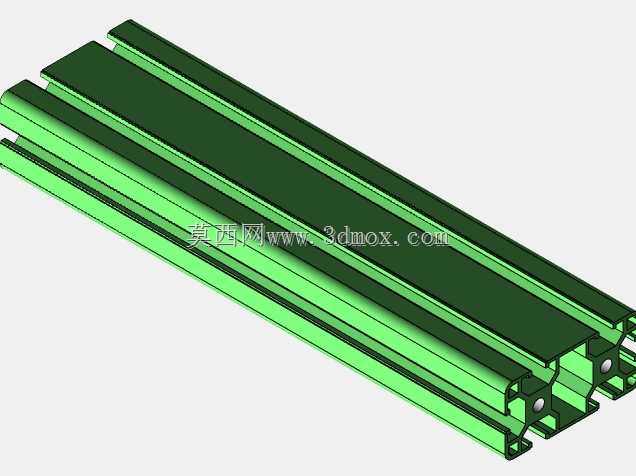

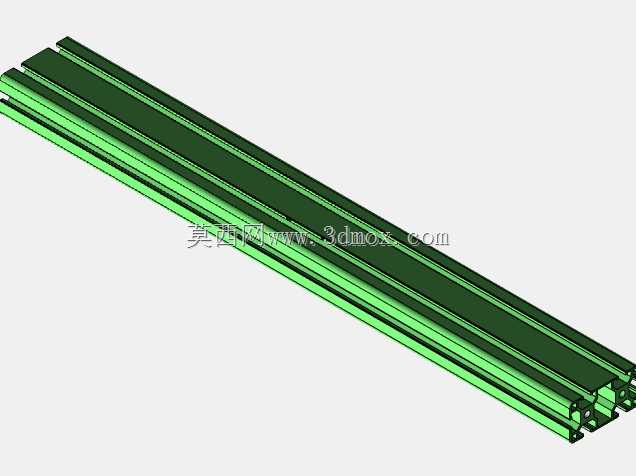

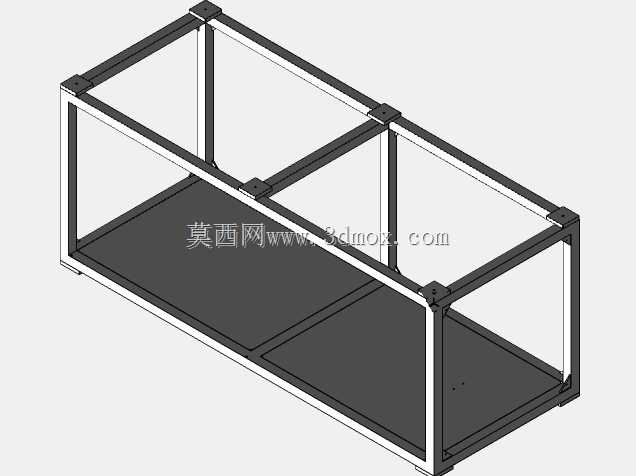

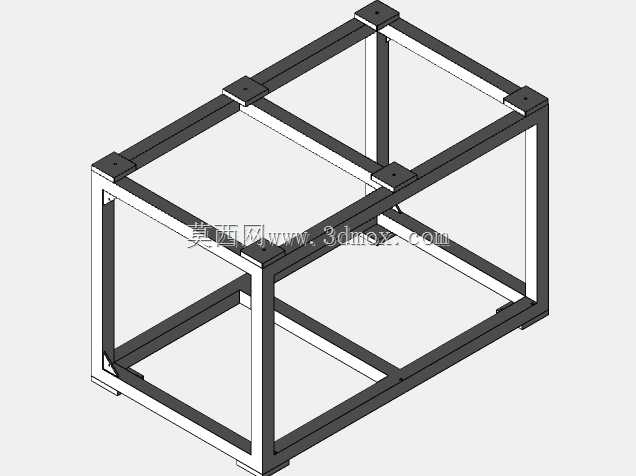

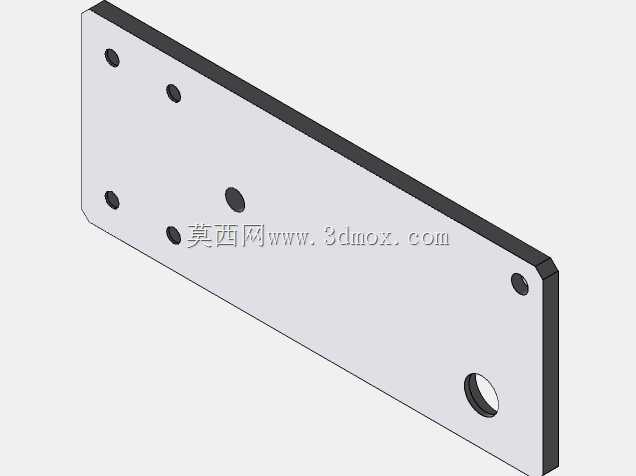

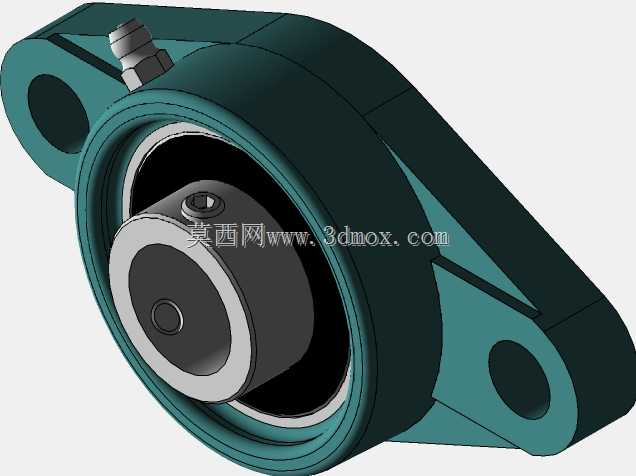

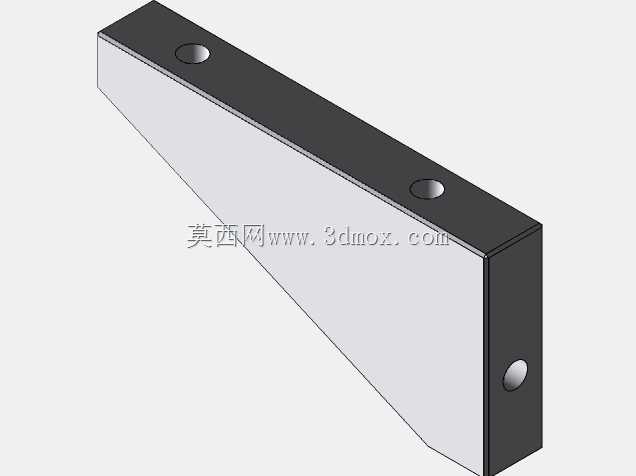

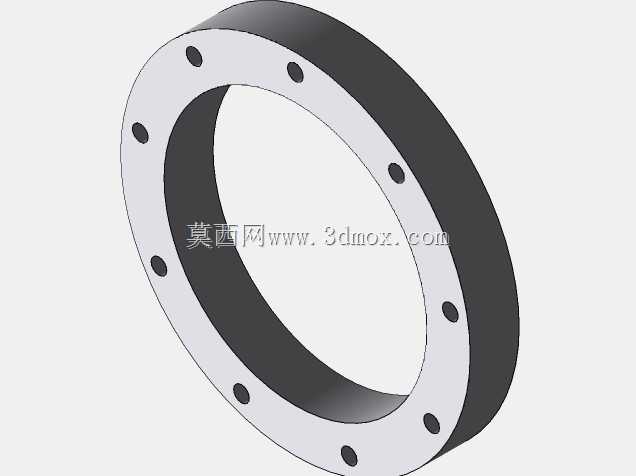

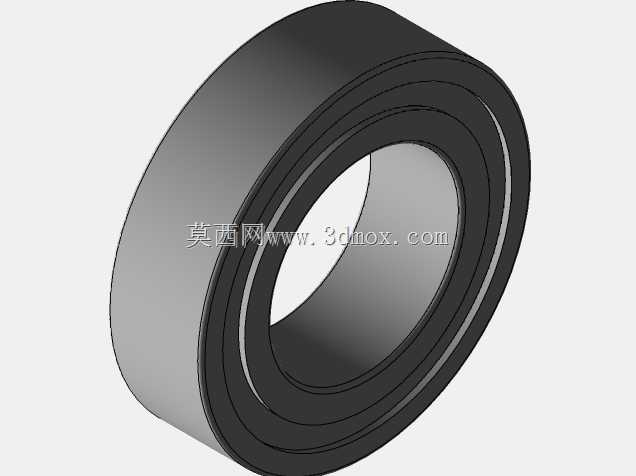

　　这套工装结构主要面向纸吸管生产环节的定形、卡接工位需求，适配中小批量纸制品加工车间的产线配套场景，可直接对接上游卷管工序的出料端，完成纸吸管端部卡接结构的压合、定位工序，替代传统人工对位的低效作业模式。从结构布局来看，整体采用工业铝型材搭建主体框架，型材拼接处采用标准角码连接，无需复杂焊接工序，现场安装时可根据产线实际排布调整框架的横向、纵向跨度，适配不同车间的工位预留空间。框架底部采用双层矩形铝型材拼接形成支撑底座，底座接触地面的端面预留脚轮安装孔位，也可替换为可调支撑脚，满足固定工位或移动工位的不同使用需求。

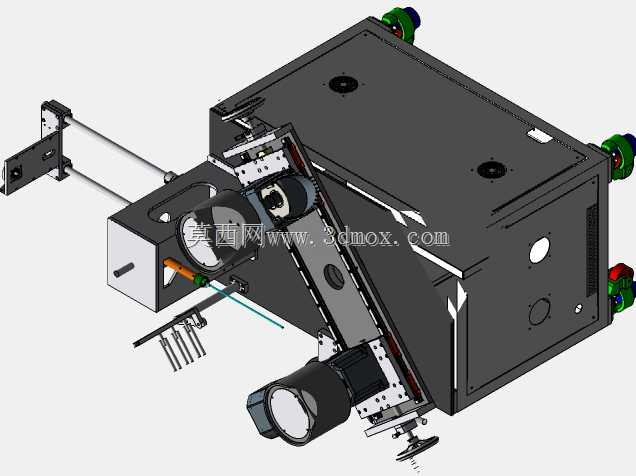

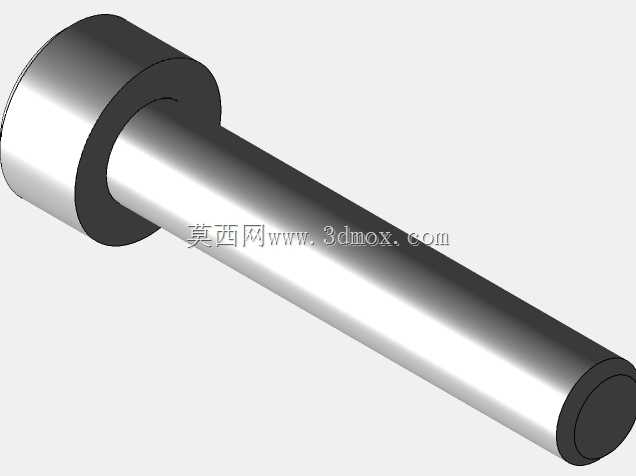

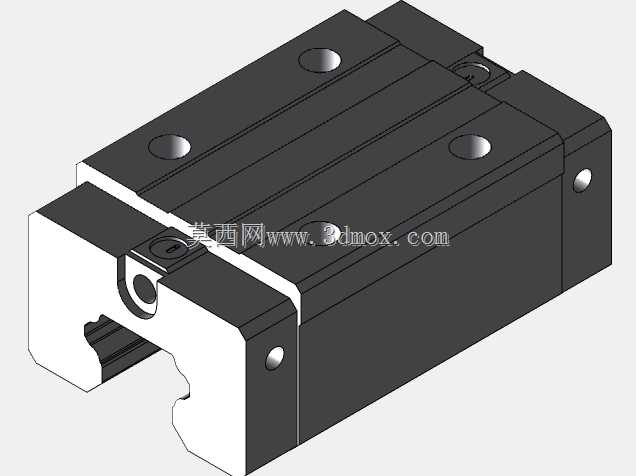

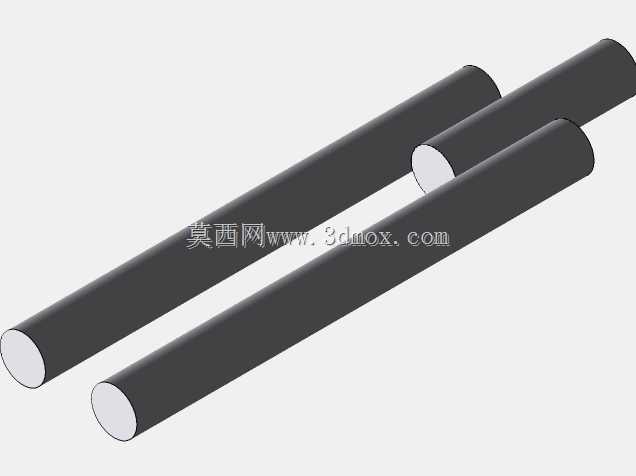

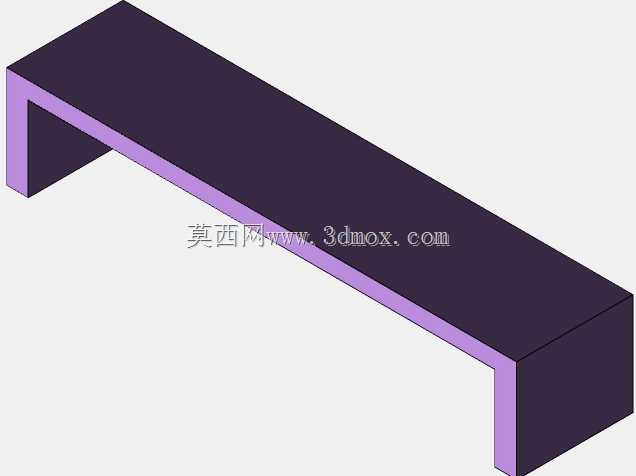

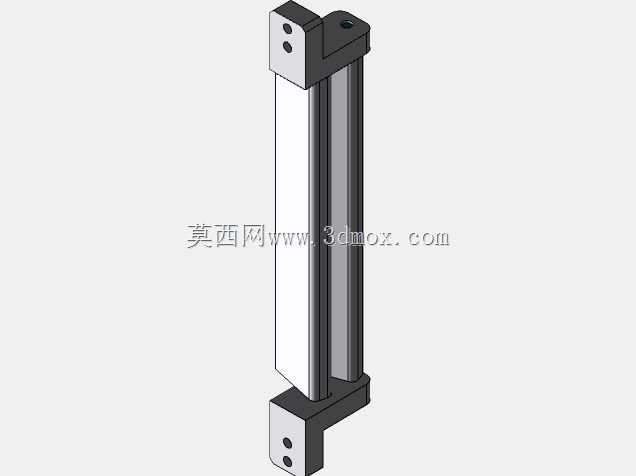

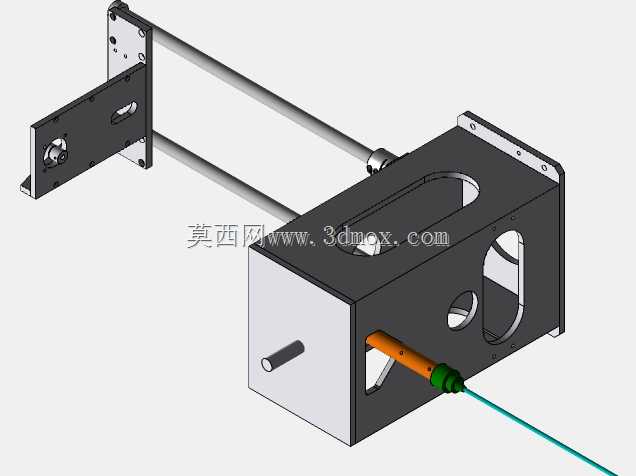

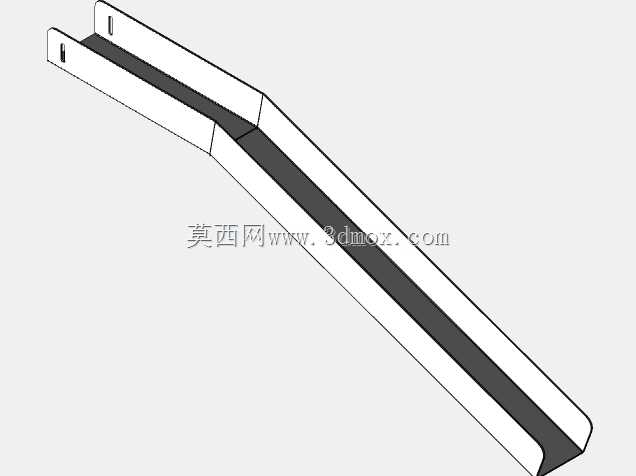

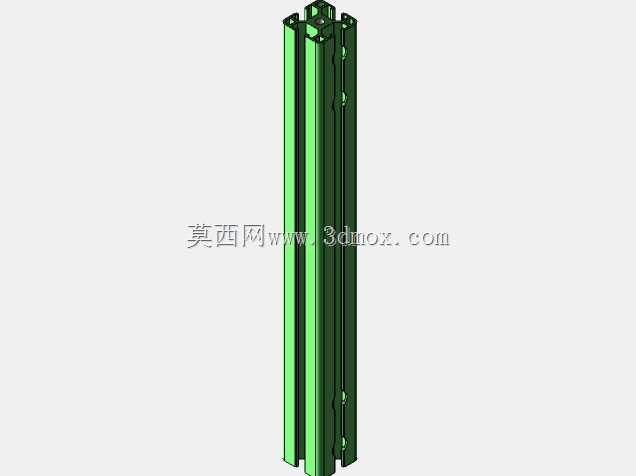

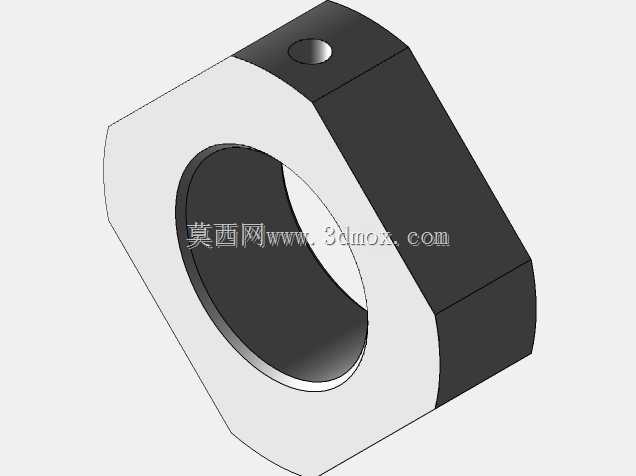

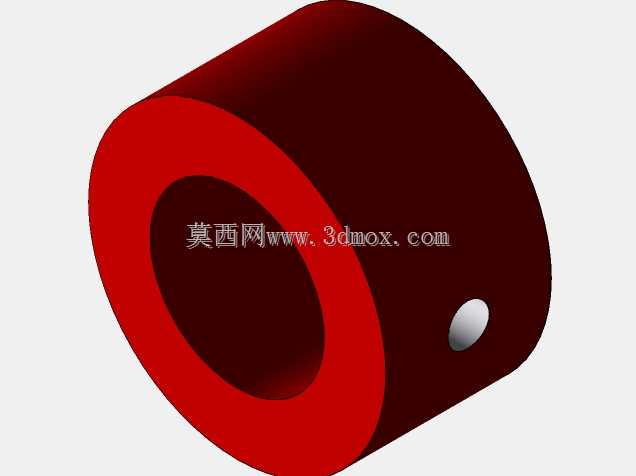

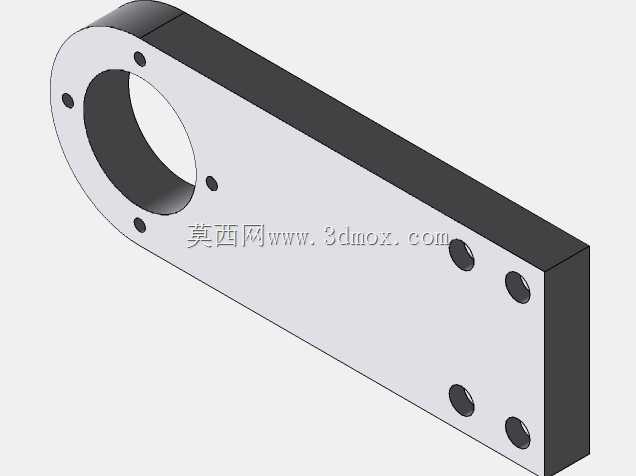

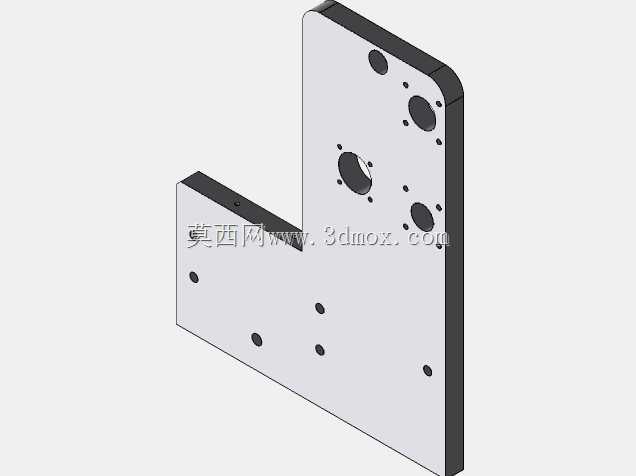

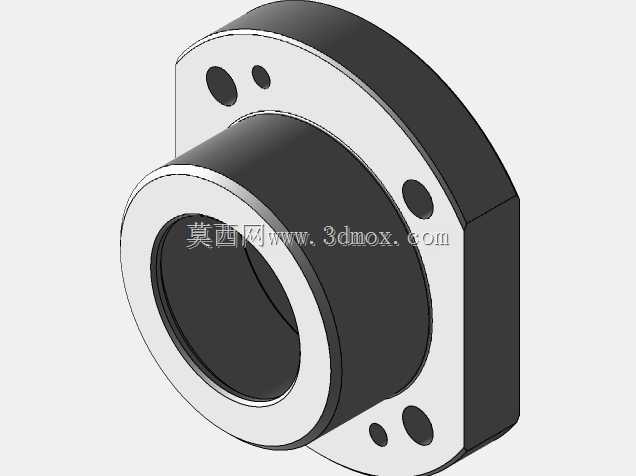

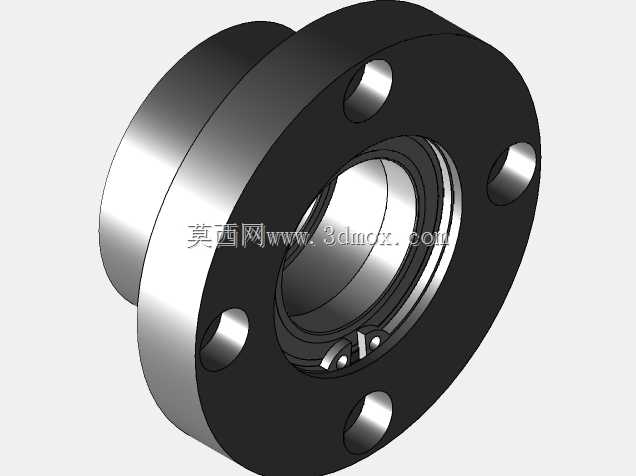

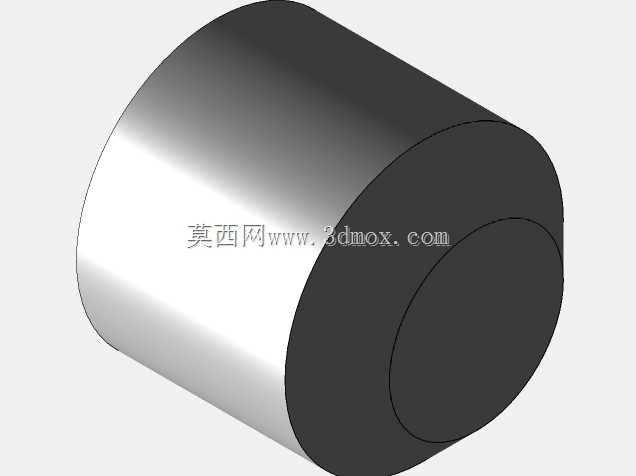

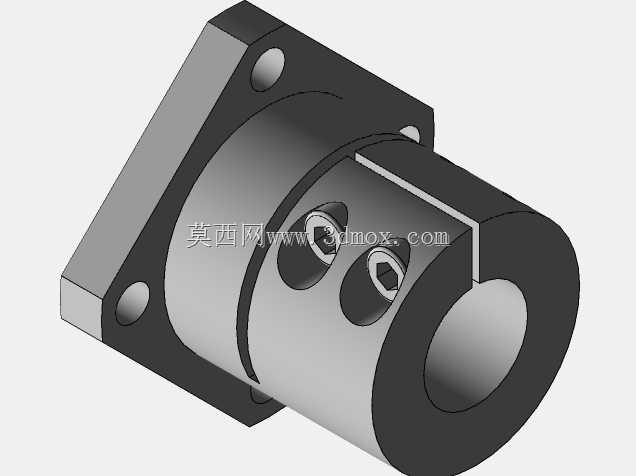

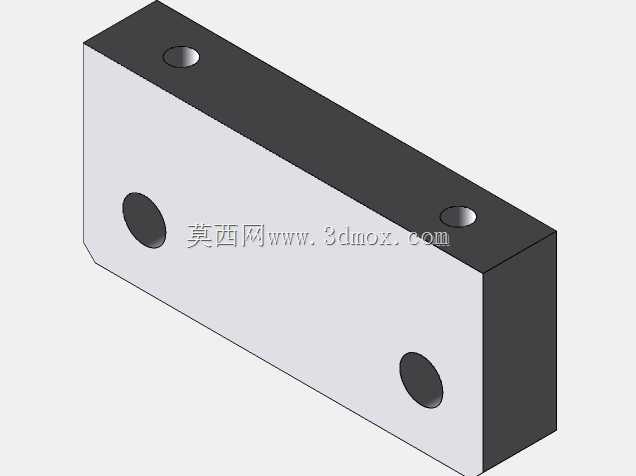

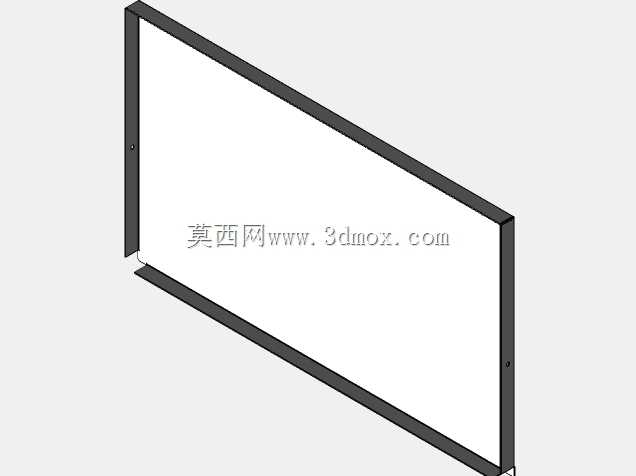

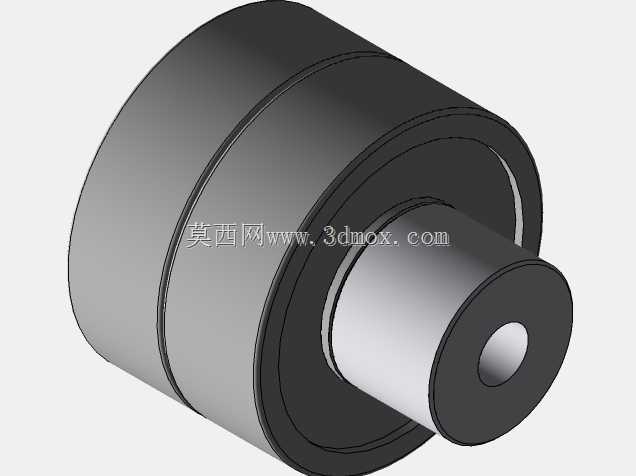

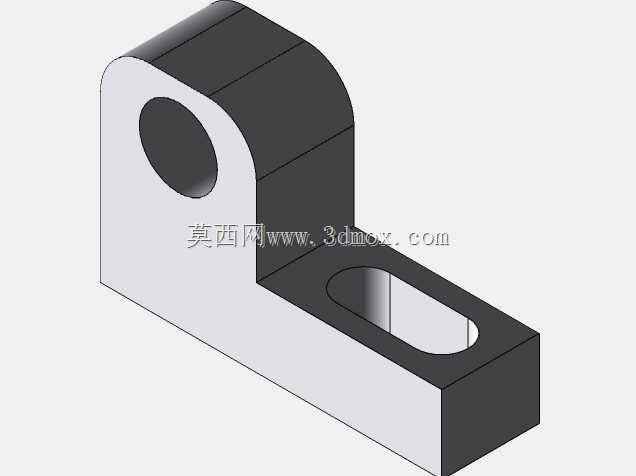

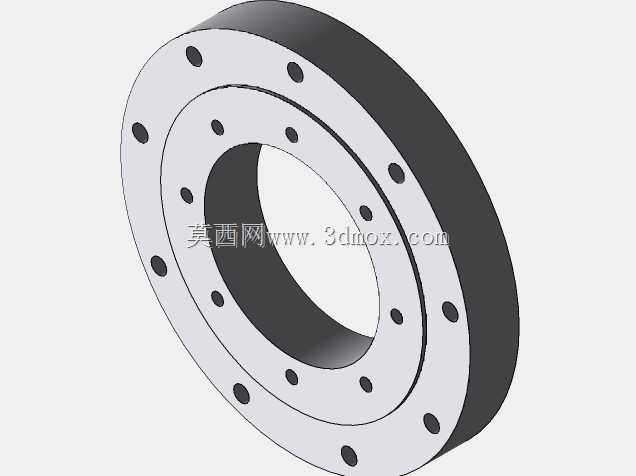

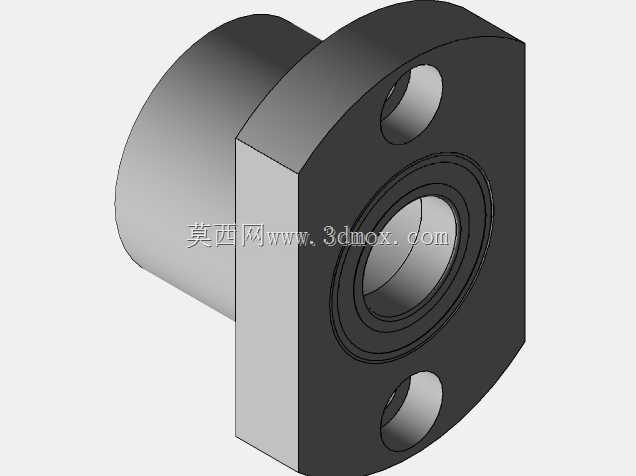

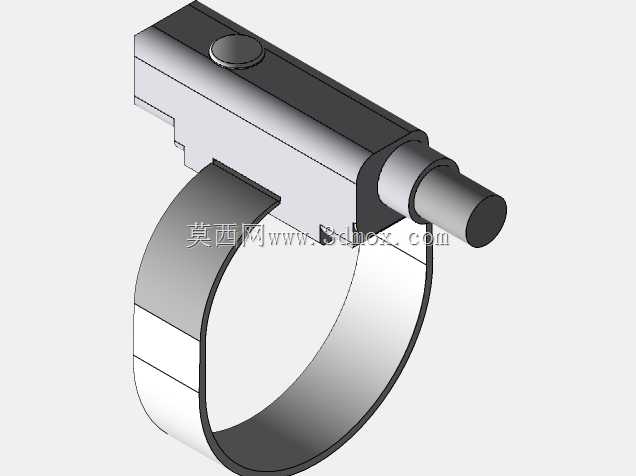

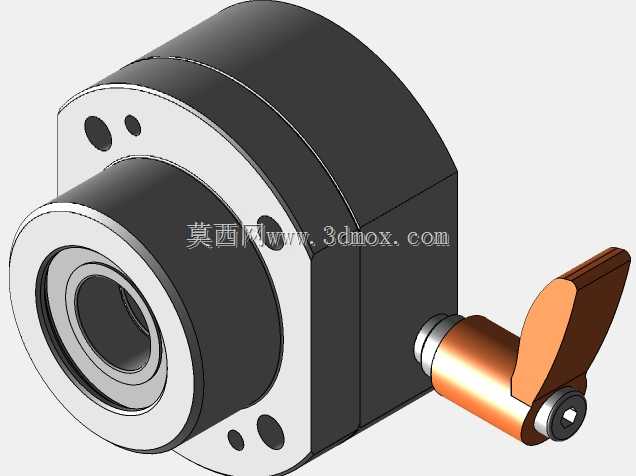

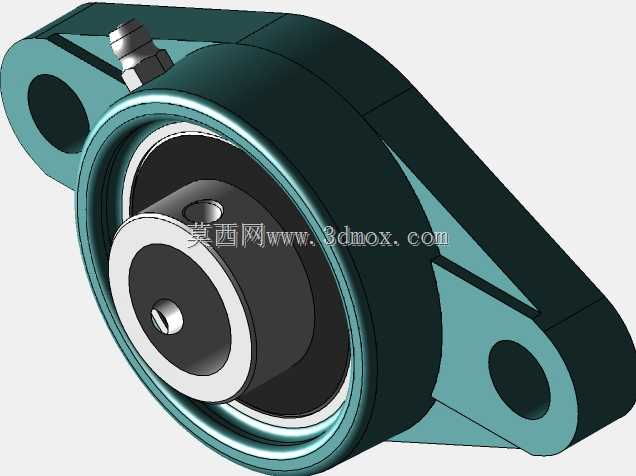

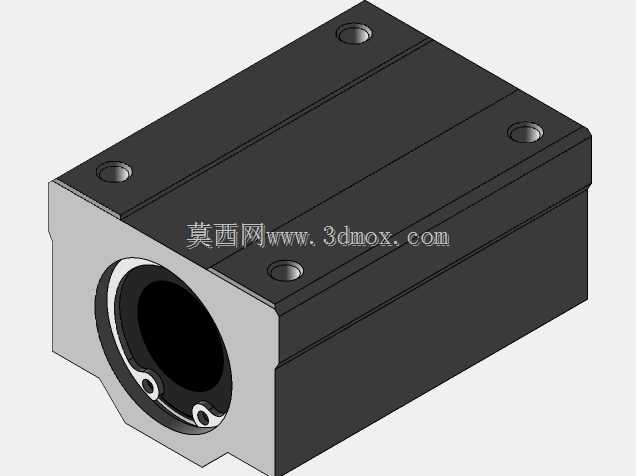

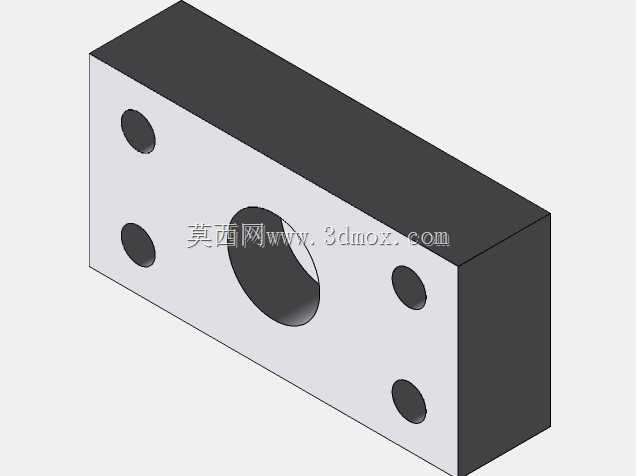

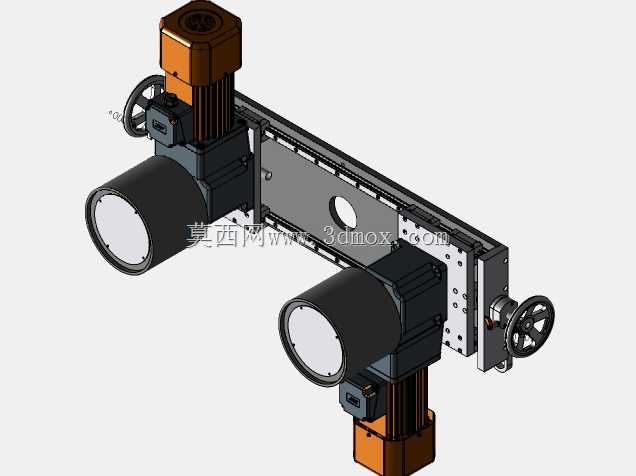

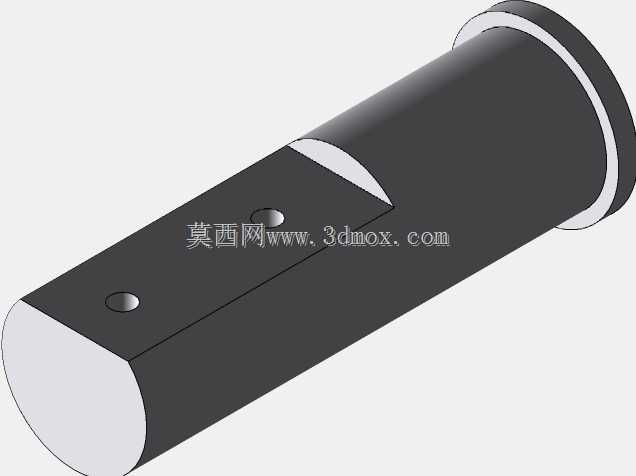

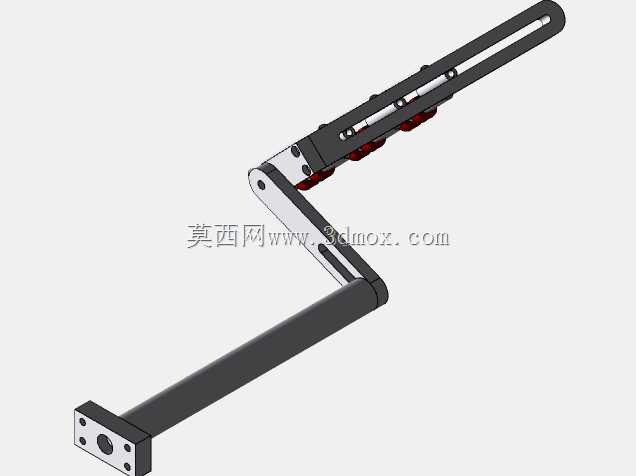

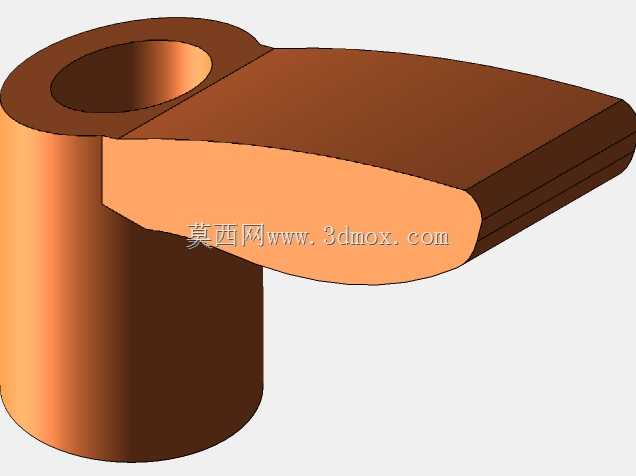

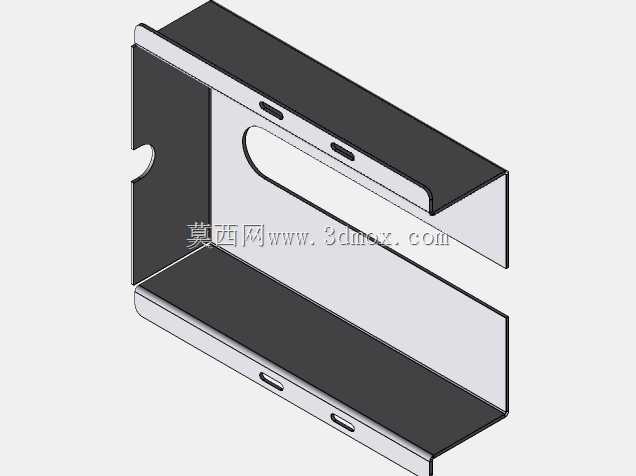

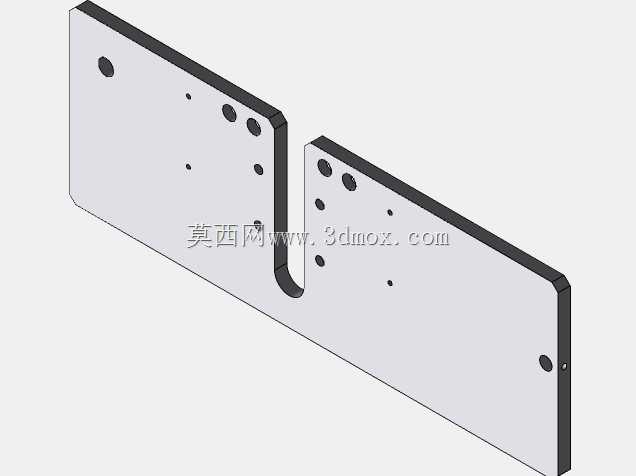

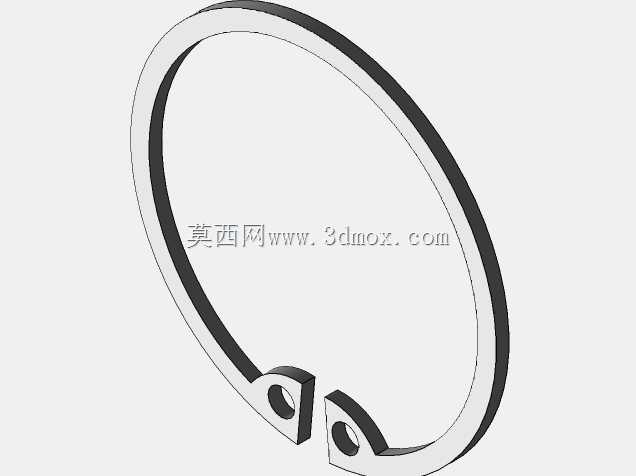

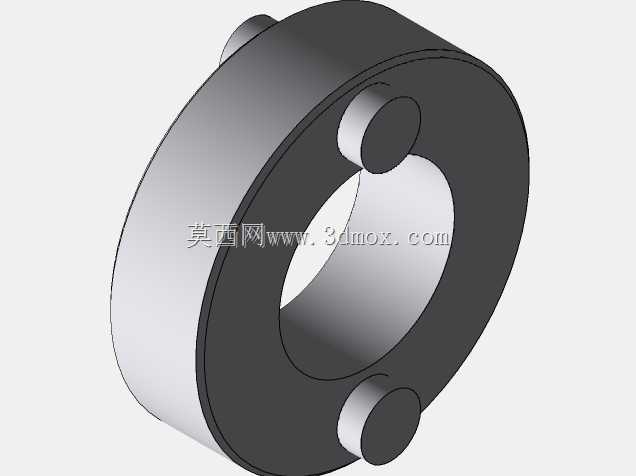

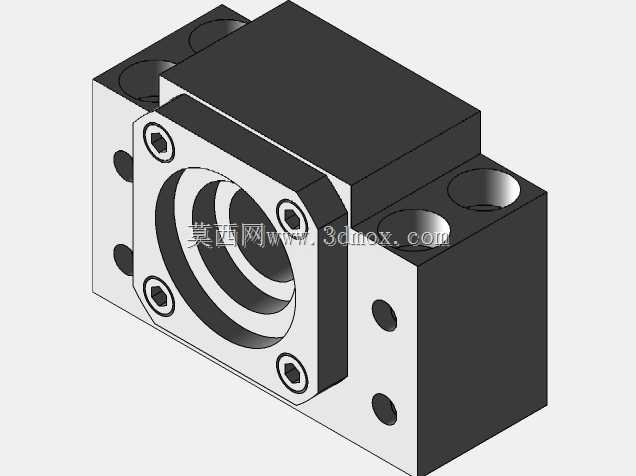

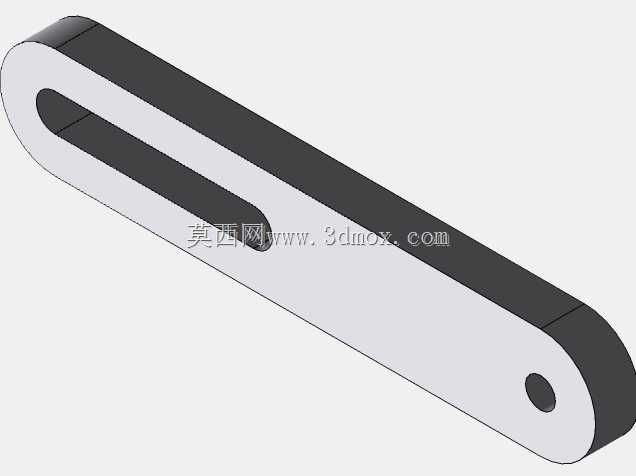

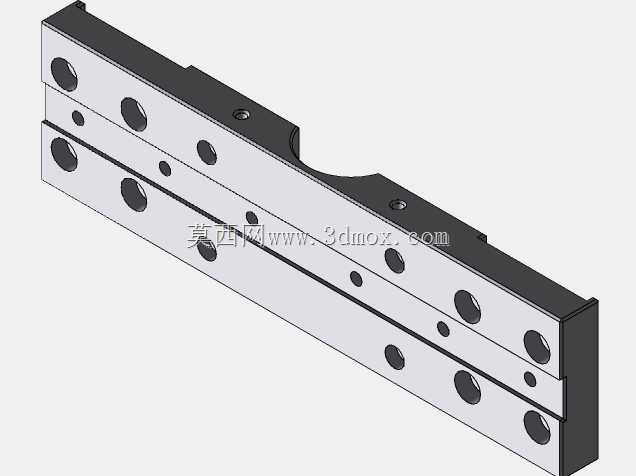

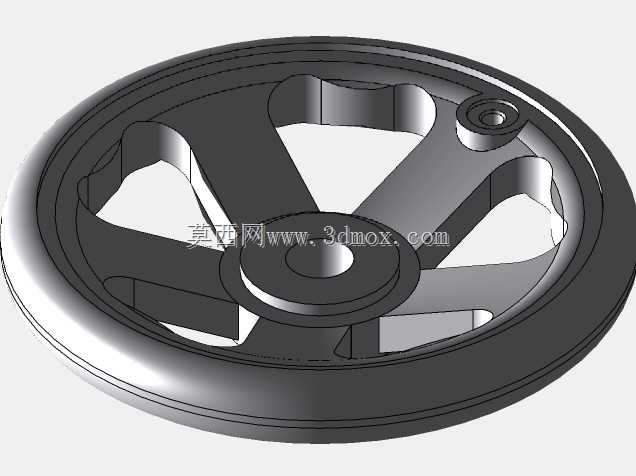

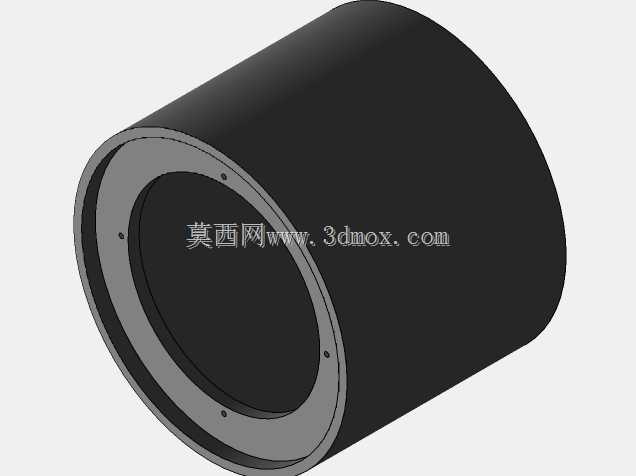

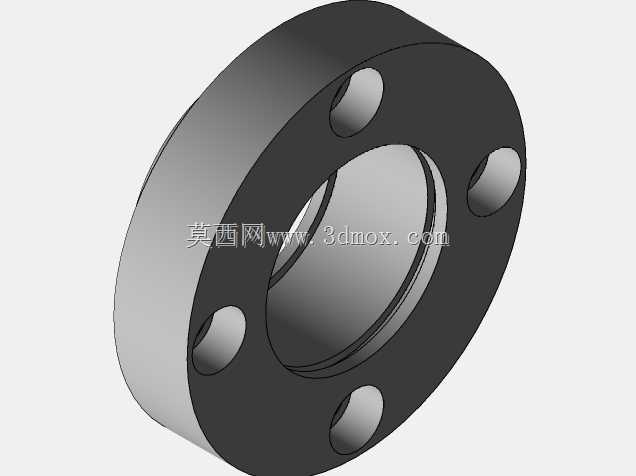

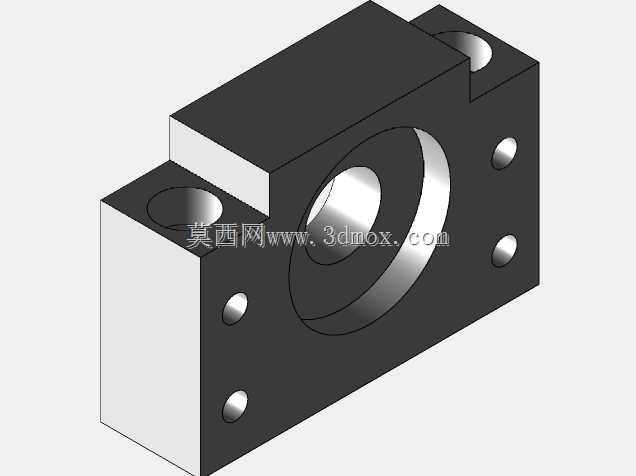

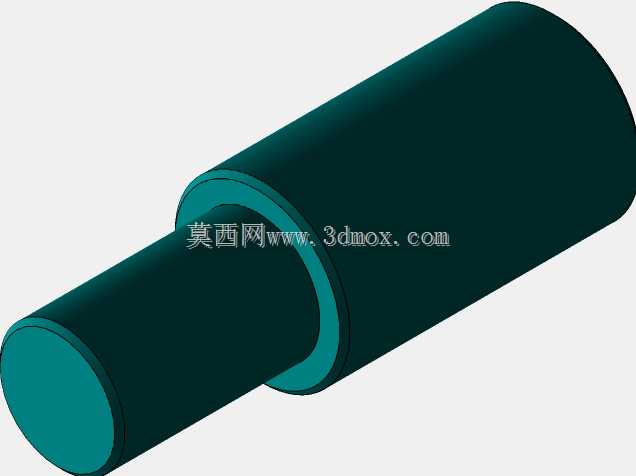

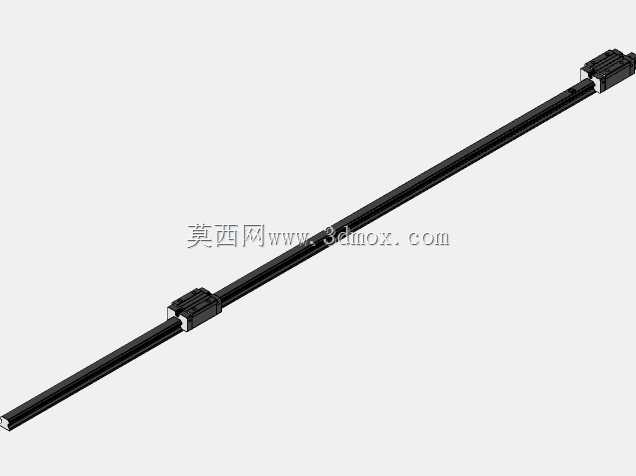

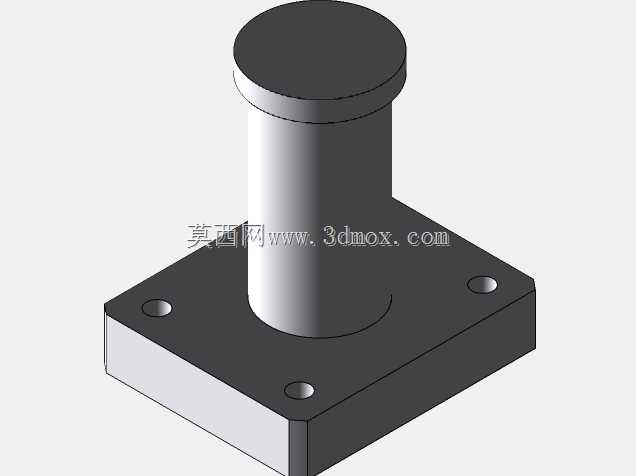

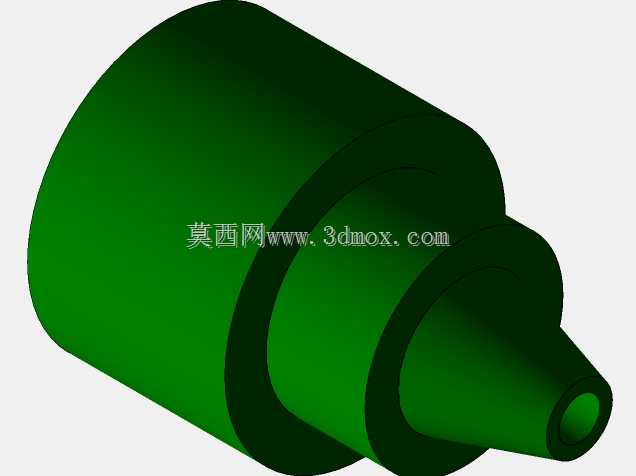

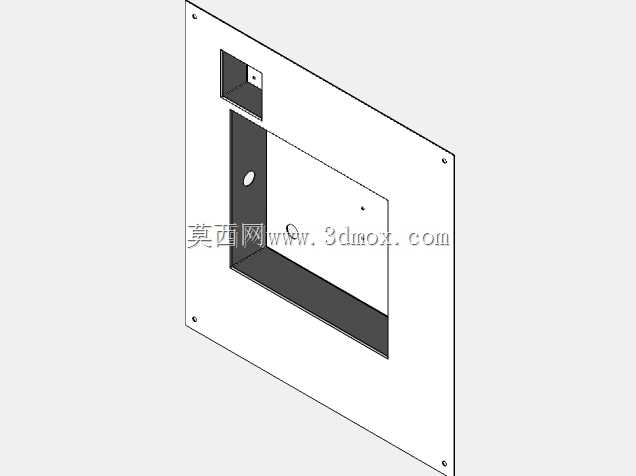

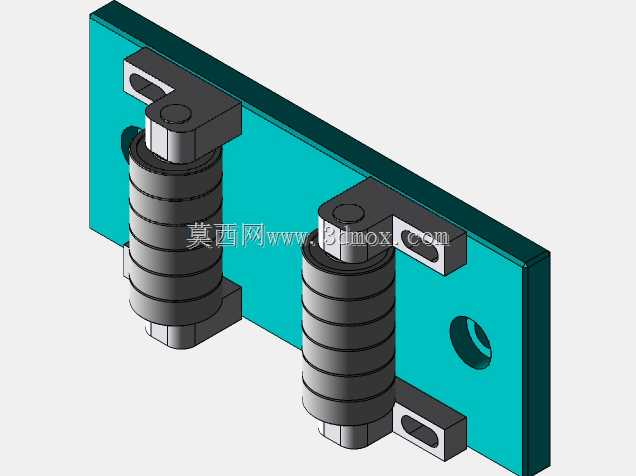

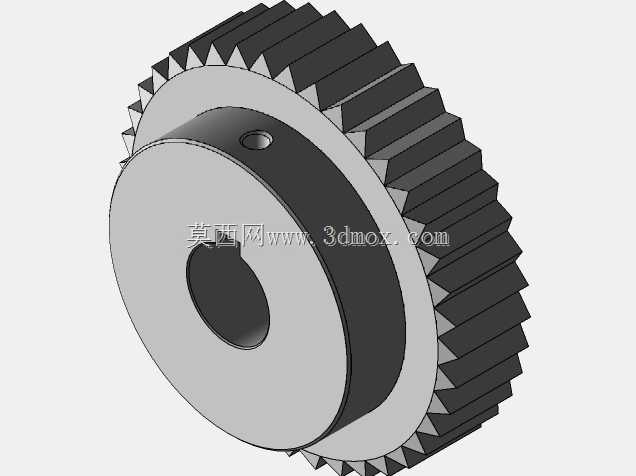

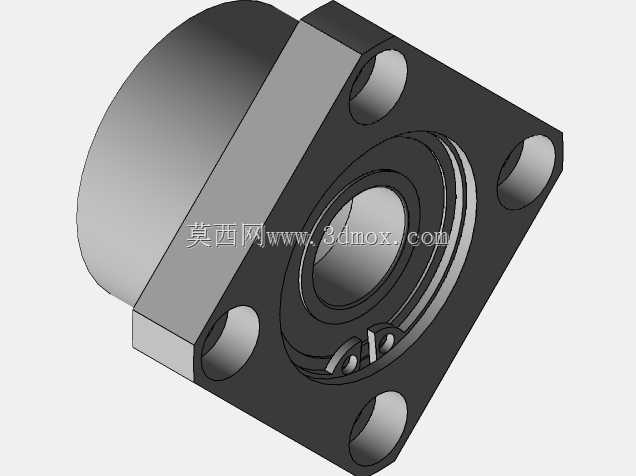

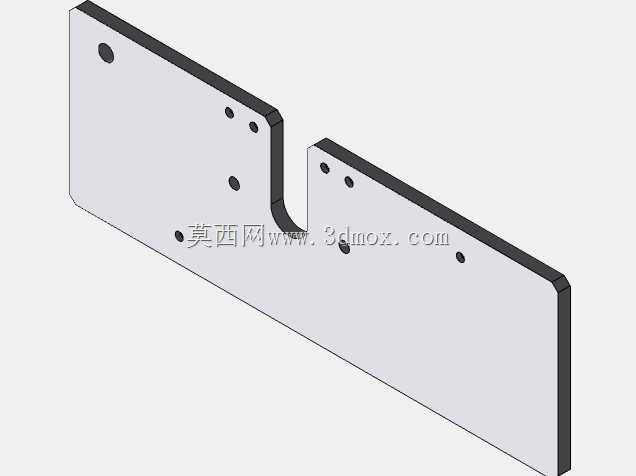

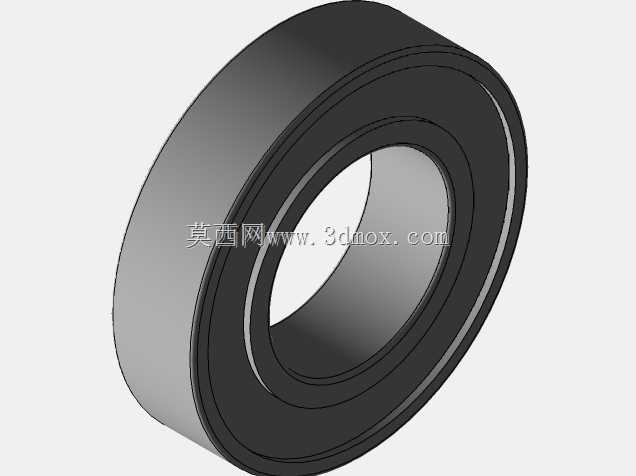

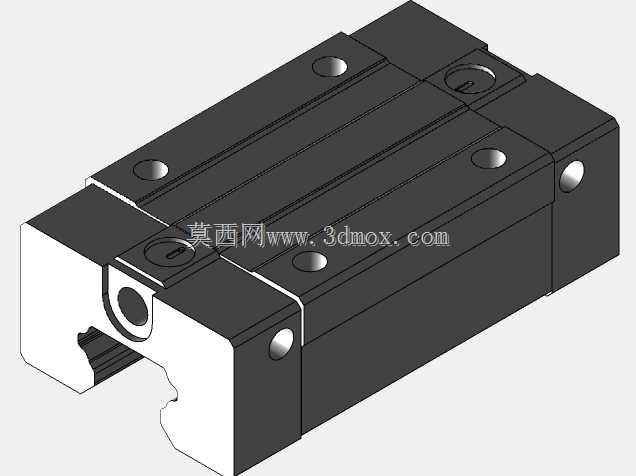

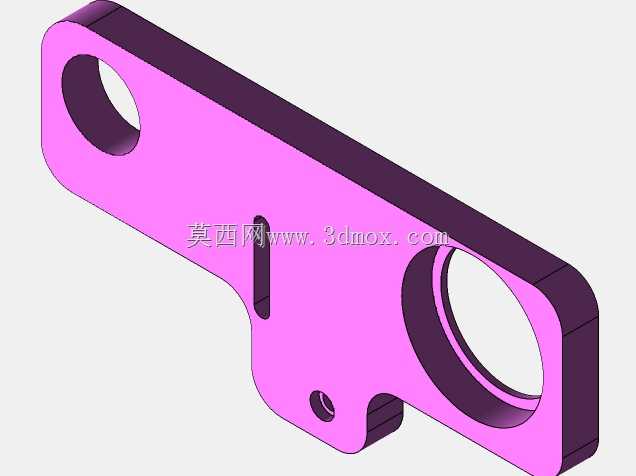

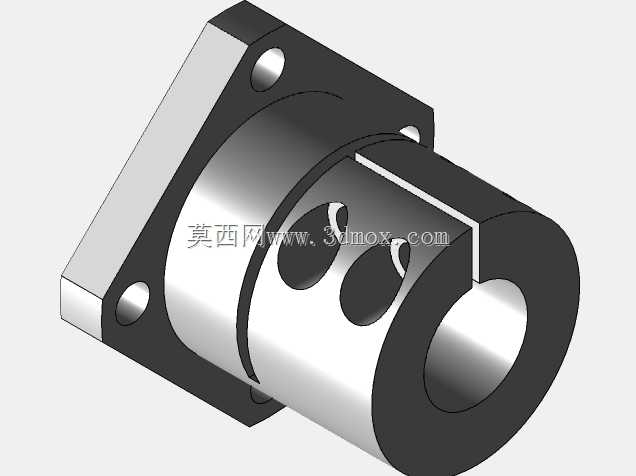

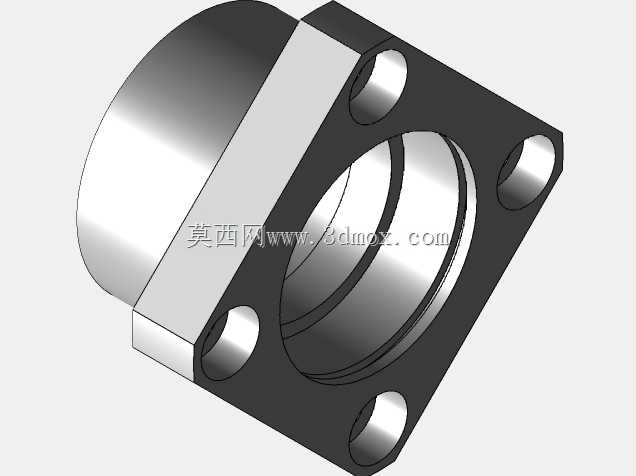

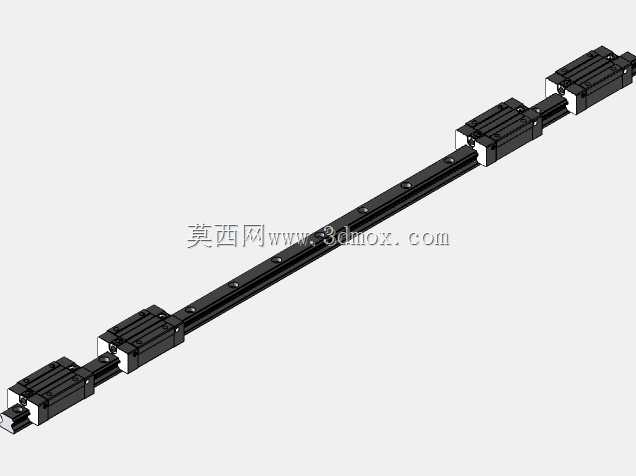

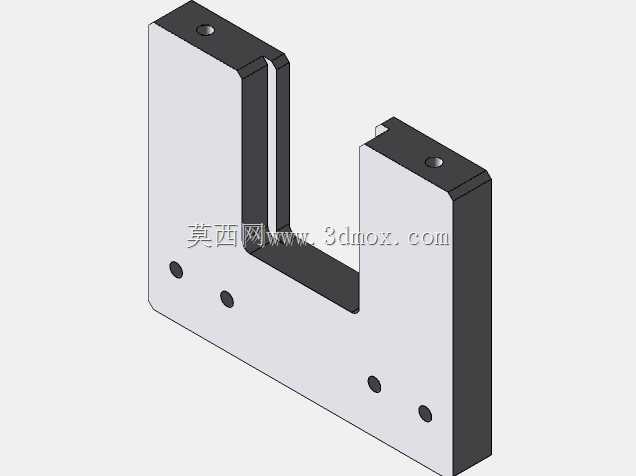

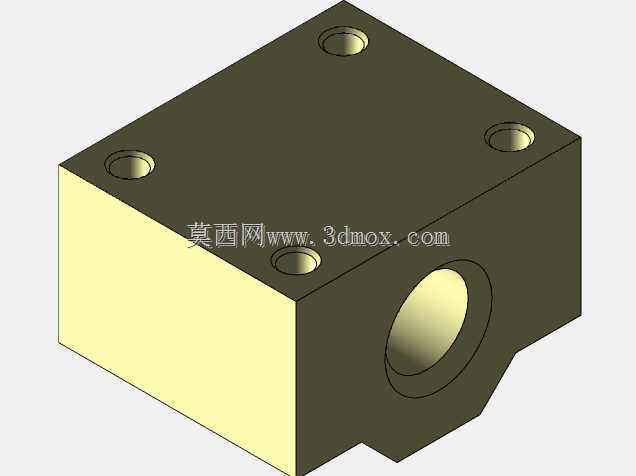

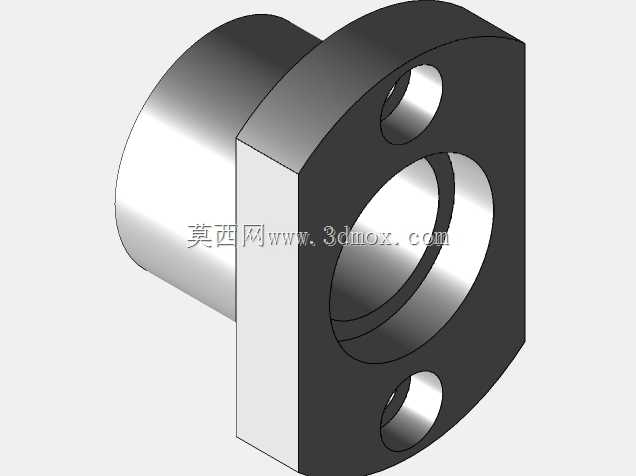

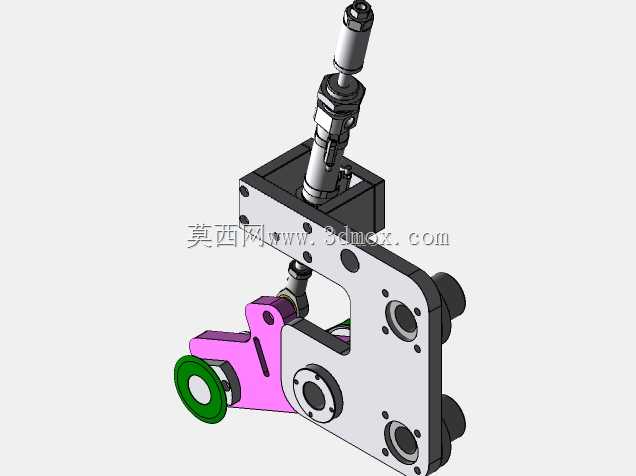

　　功能模块上，竖向布置的黑色型材立柱作为核心承载件，承担上部压合机构、侧部定位料槽的全部载荷，立柱上预设的T型槽可灵活调整各功能模块的安装高度，适配不同长度规格纸吸管的加工需求。横向伸出的压合组件采用双导杆导向结构，压合头的行程通过内置的限位块控制，避免压合行程过大造成纸管变形，压合头与纸管接触的端面做了圆弧过渡处理，贴合纸吸管的圆柱外表面，压合过程中不会出现管壁压溃、折痕等不良问题。侧部布置的两个料槽分别作为待加工料暂存位和成品出料暂存位，料槽采用钣金折弯成型，槽体内宽比纸吸管外径大2mm，既保证纸吸管可以顺畅滑入，又不会出现管材堆叠卡滞的问题，料槽的倾斜角度设置为5度，依靠纸管自身重力即可实现自动送料，无需额外配置动力输送组件，降低整体结构的复杂程度。

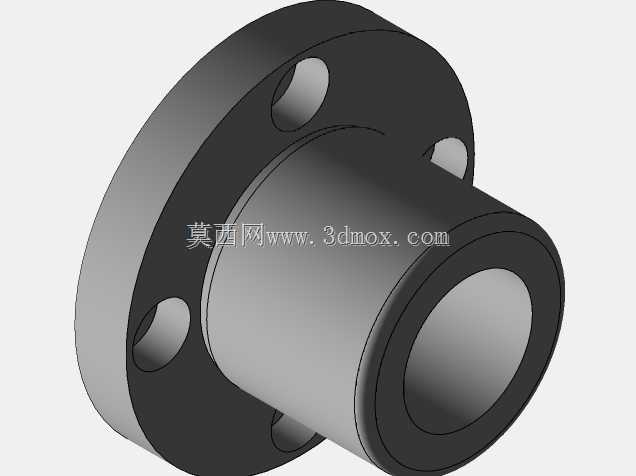

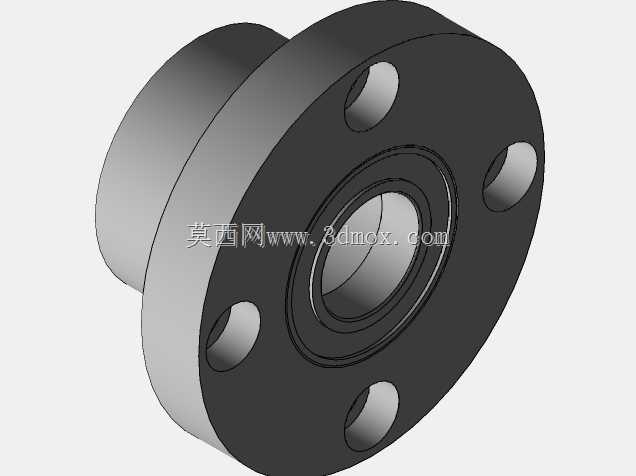

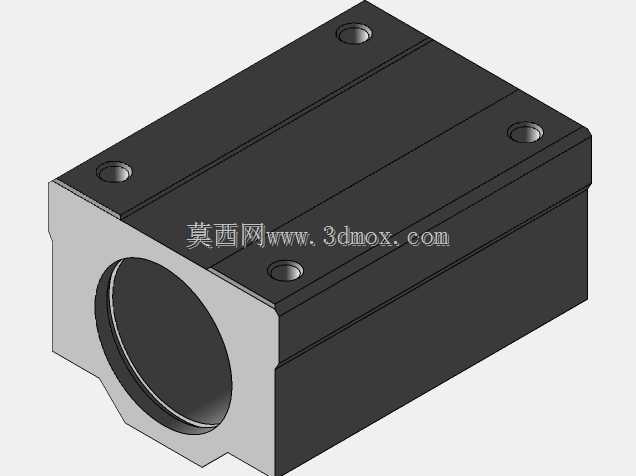

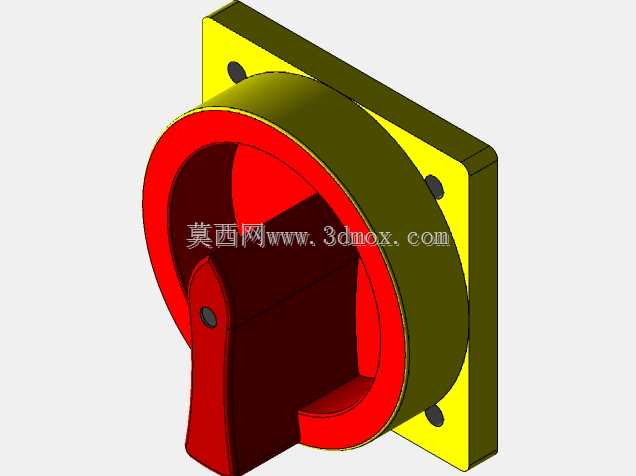

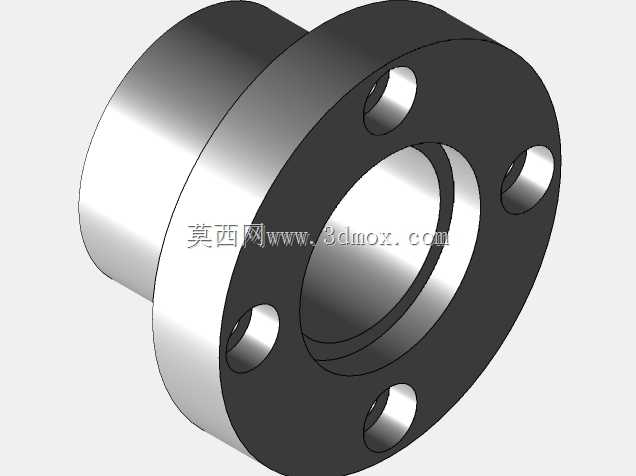

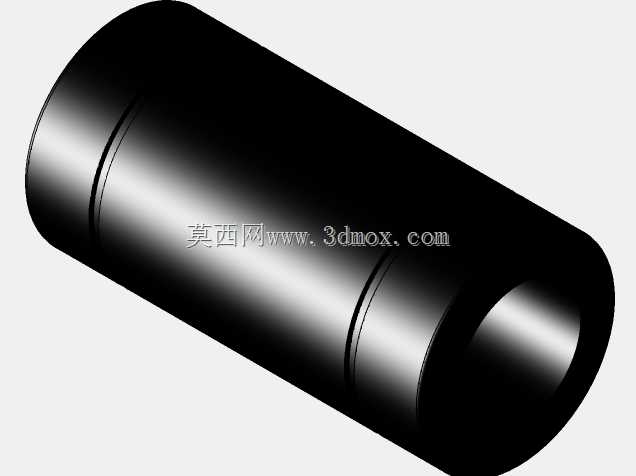

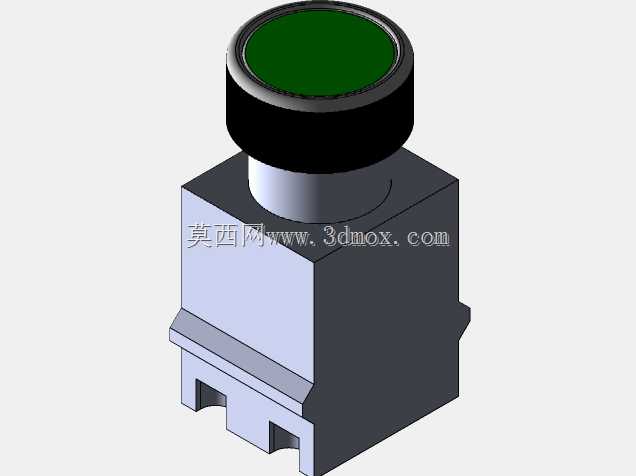

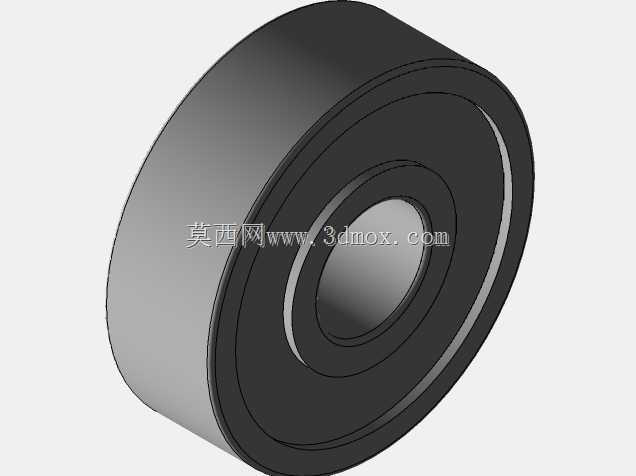

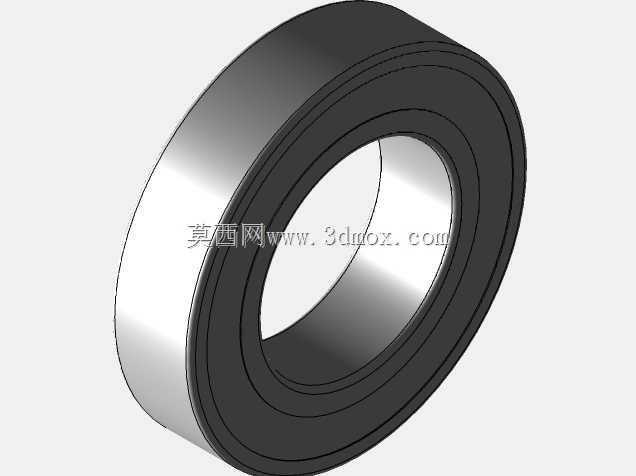

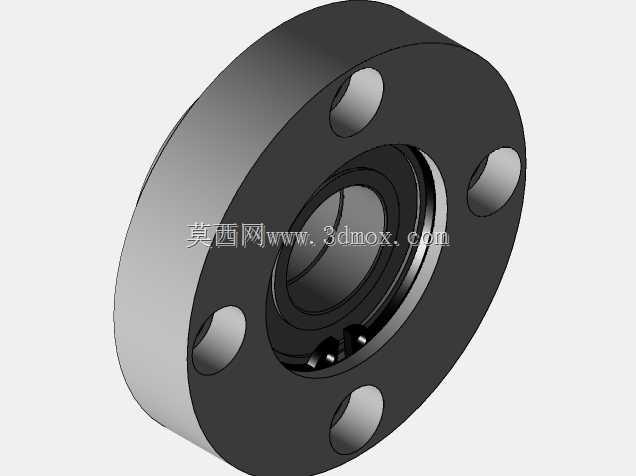

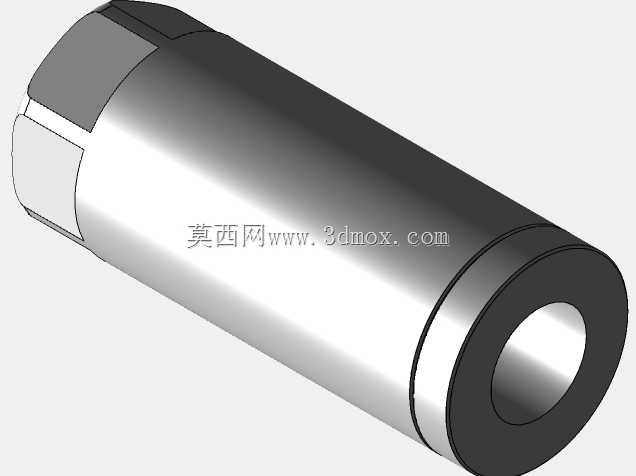

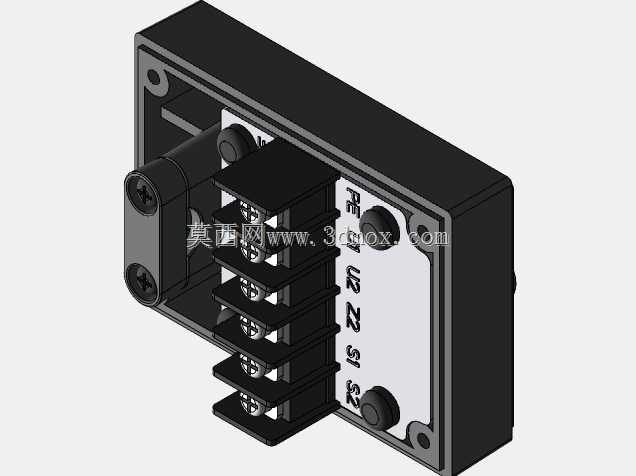

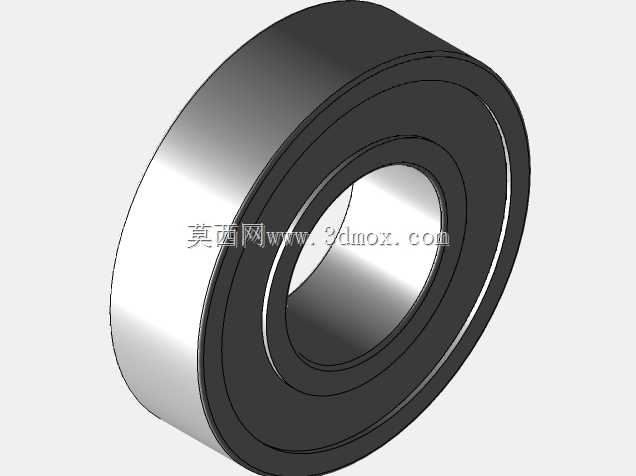

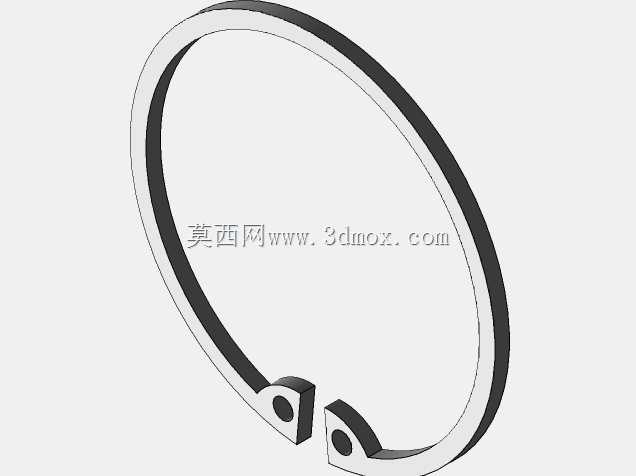

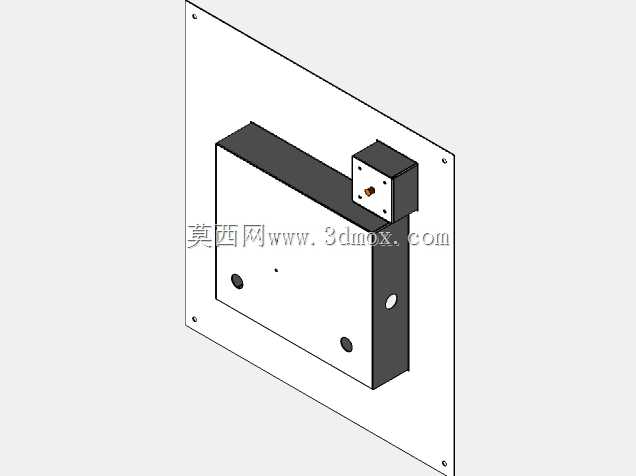

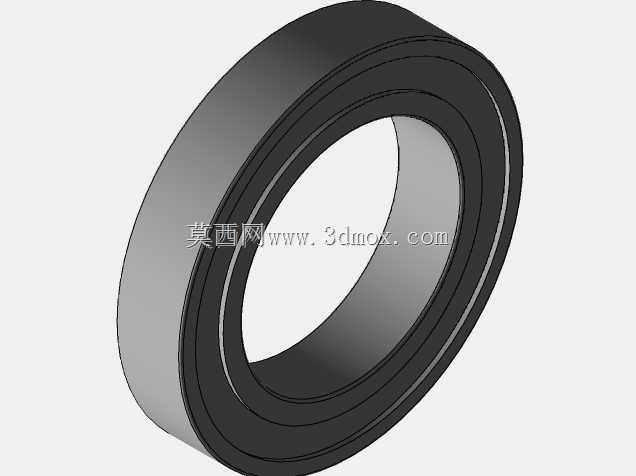

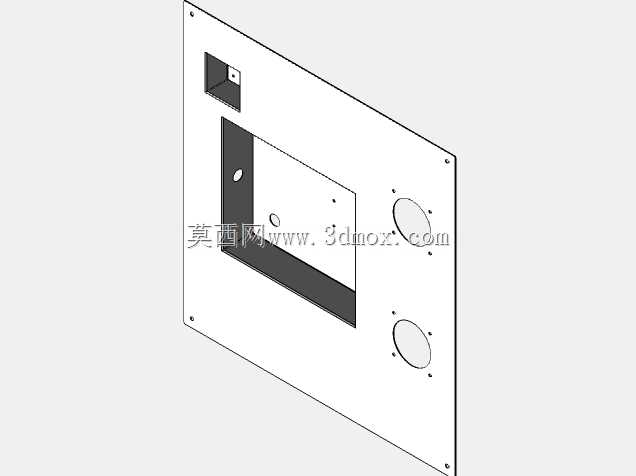

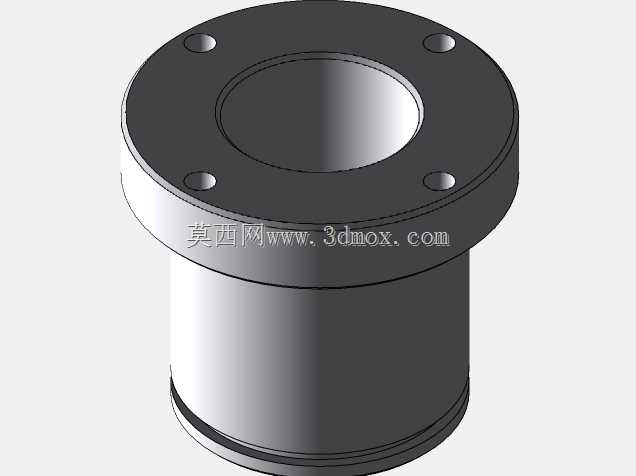

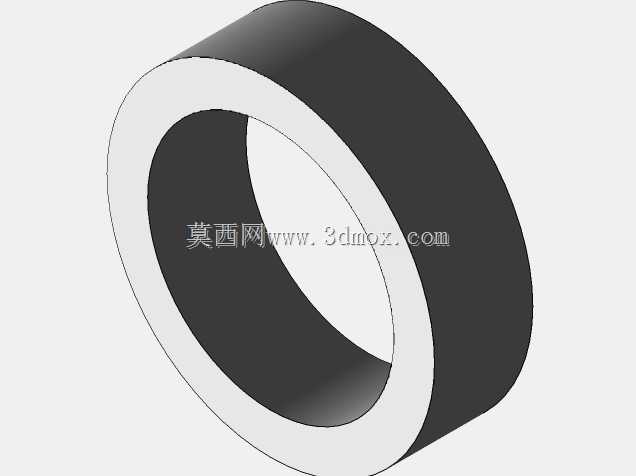

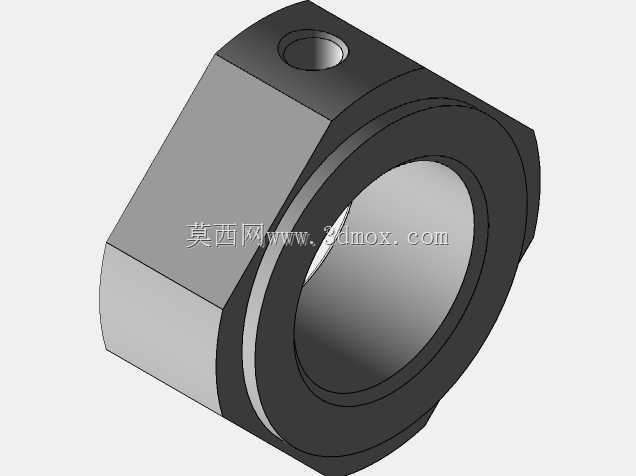

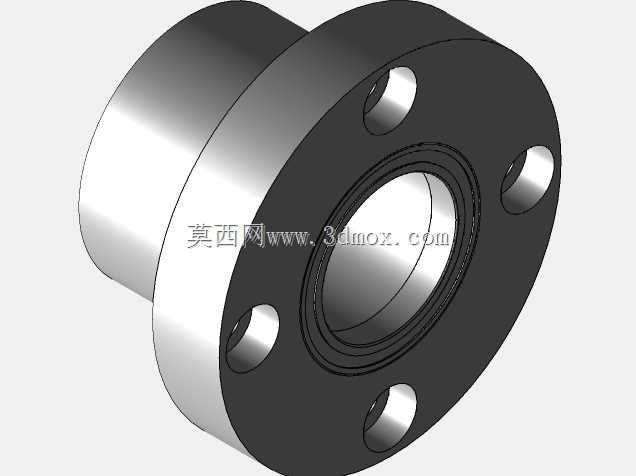

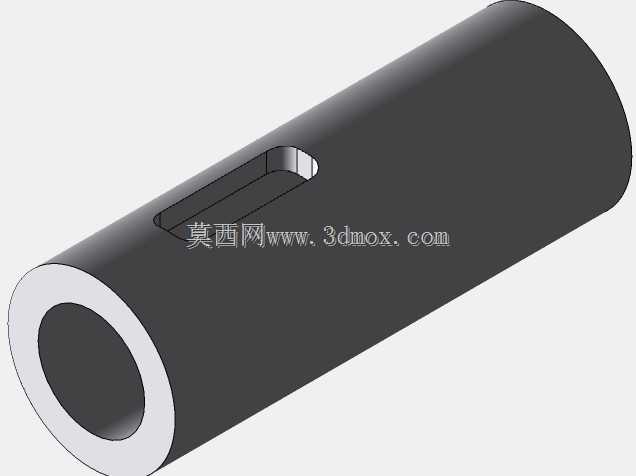

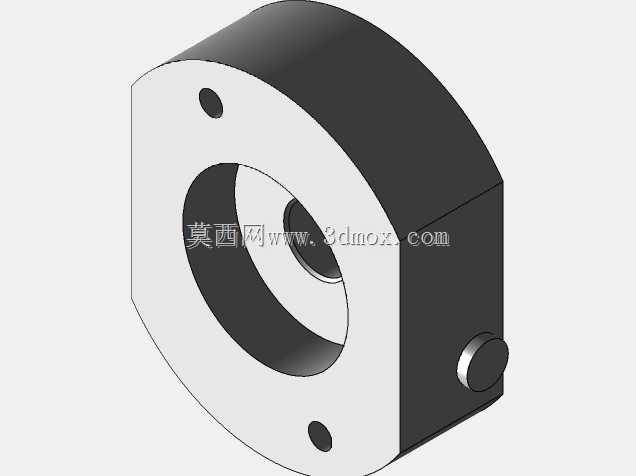

　　设计过程中优先考虑了工位操作的人机工程学，所有操作面的高度设置在操作人员站立作业的舒适区间，压合动作的触发开关布置在框架侧方的易触碰位置，同时设置了双手启动的安全联锁逻辑，避免压合过程中操作人员手部误入工作区域造成安全隐患。结构的安装边界方面，整体框架的横向最大宽度不超过1.2米，纵向深度不超过0.8米，竖向高度不超过1.1米，占用车间空间较小，可直接放置在标准宽度的产线工作台旁使用，不需要对现有产线做大规模改造。各运动部件的连接位置均采用免润滑的工程塑料轴套，日常维护仅需定期清理料槽内残留的纸屑即可，不需要频繁加注润滑油，避免油污污染纸吸管产品，符合食品接触类纸制品的生产卫生要求。

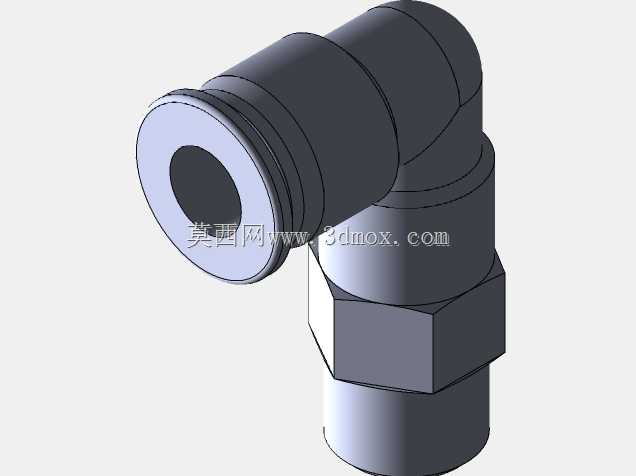

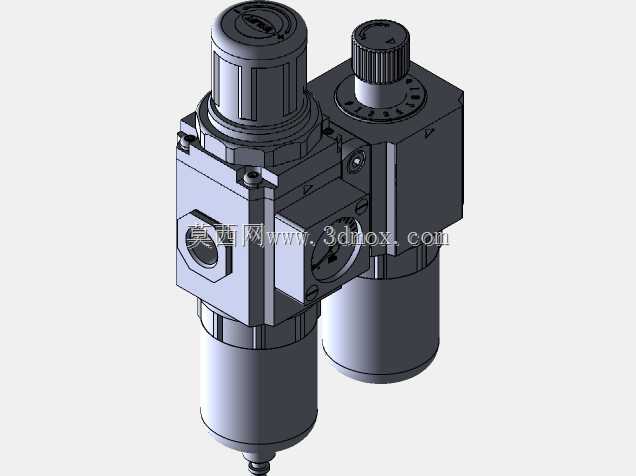

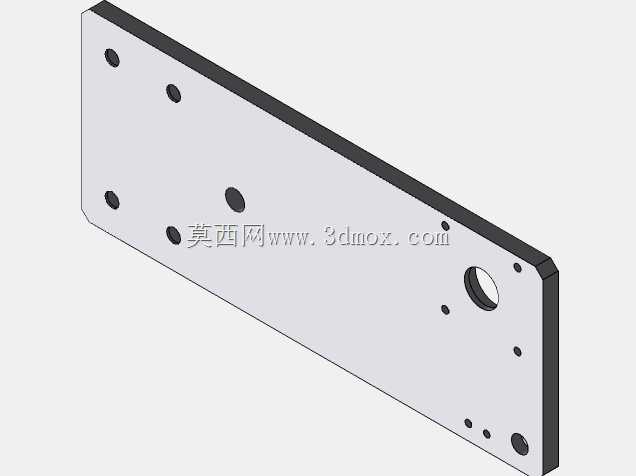

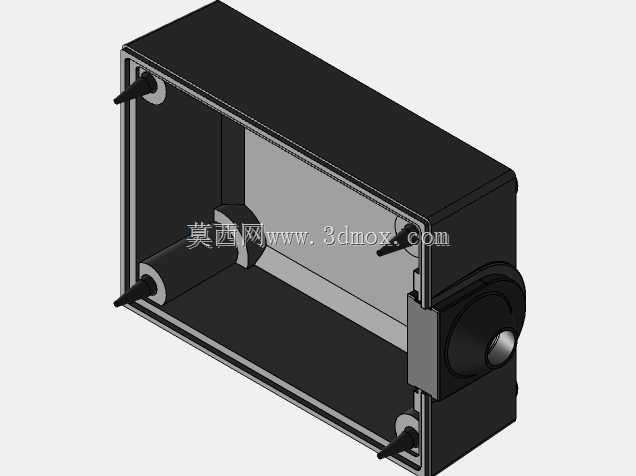

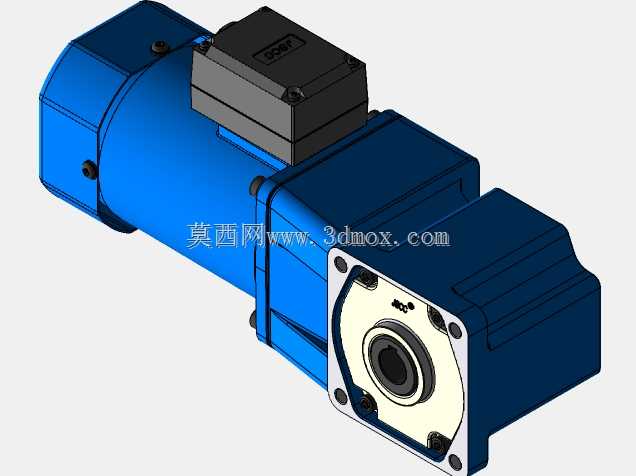

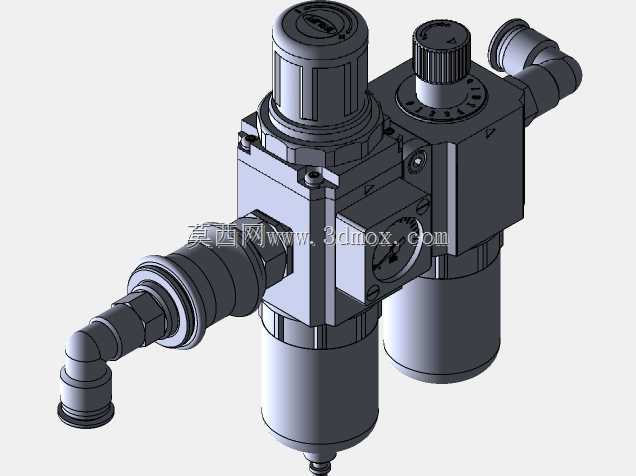

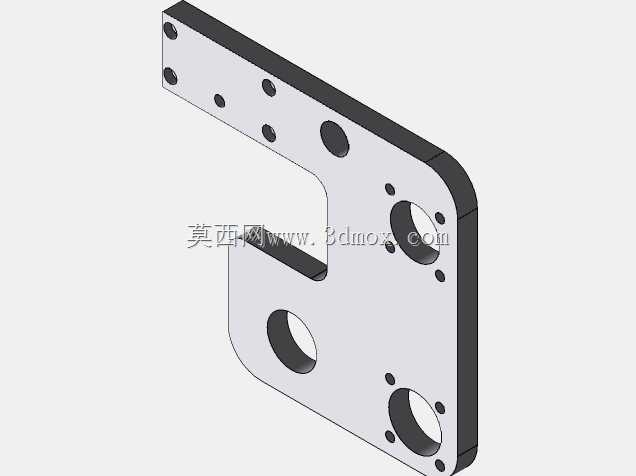

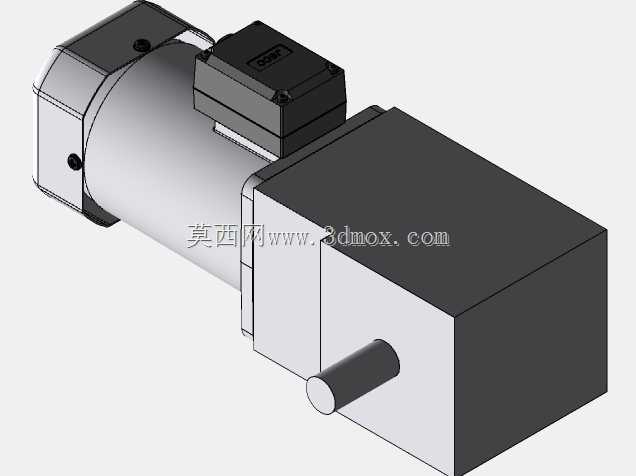

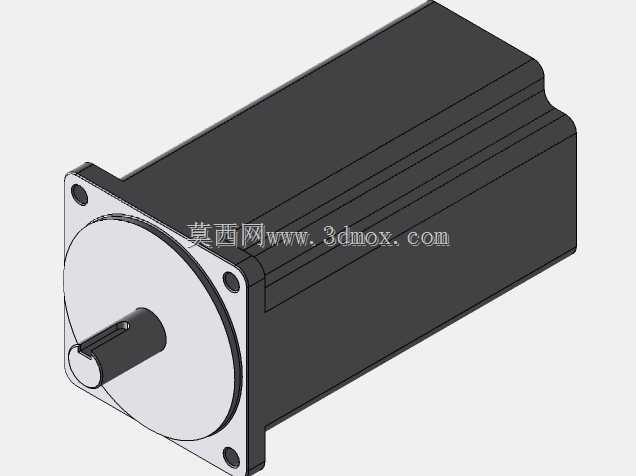

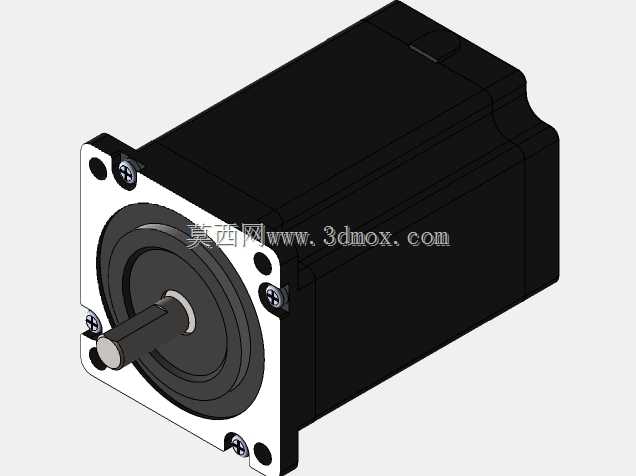

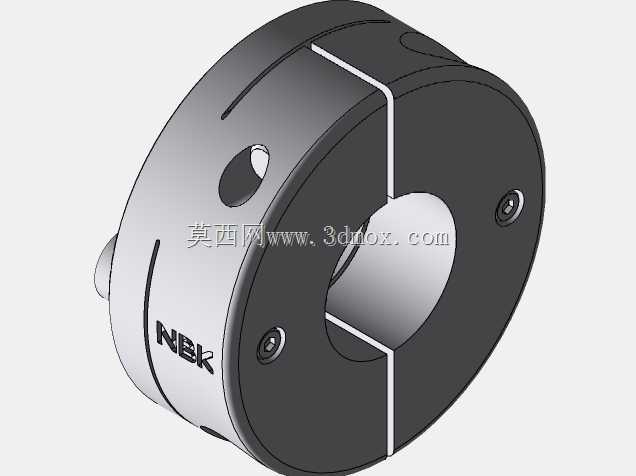

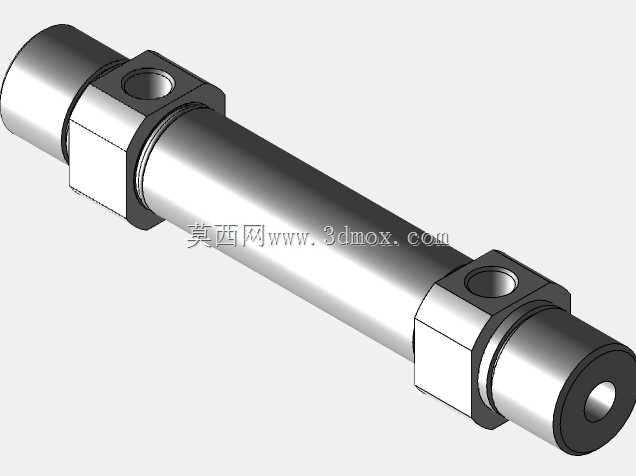

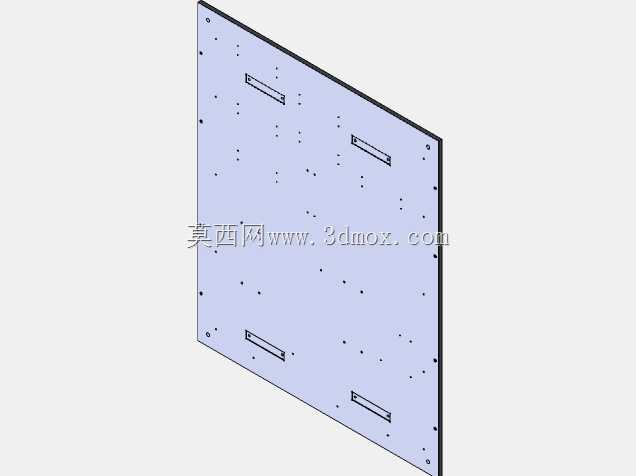

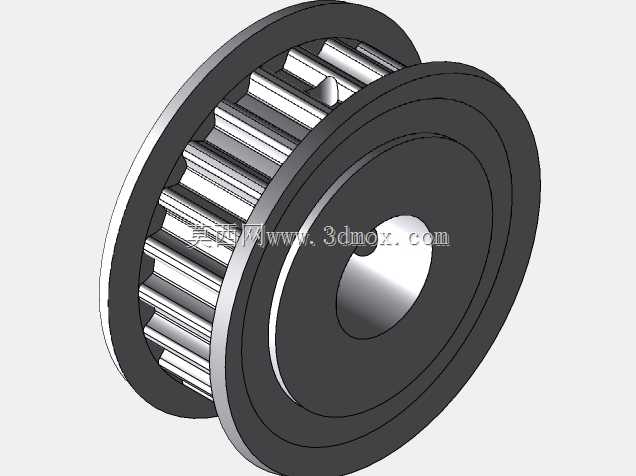

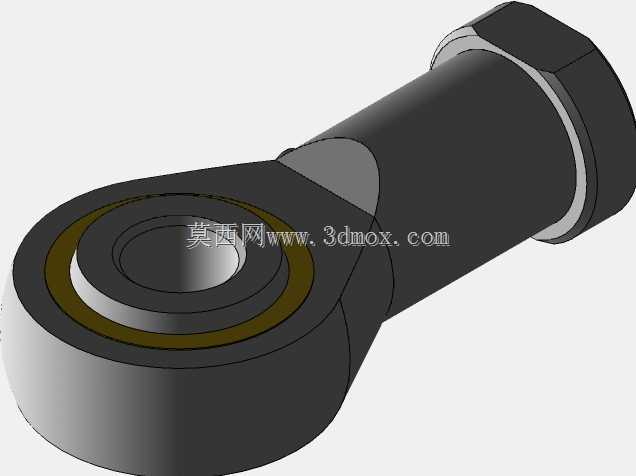

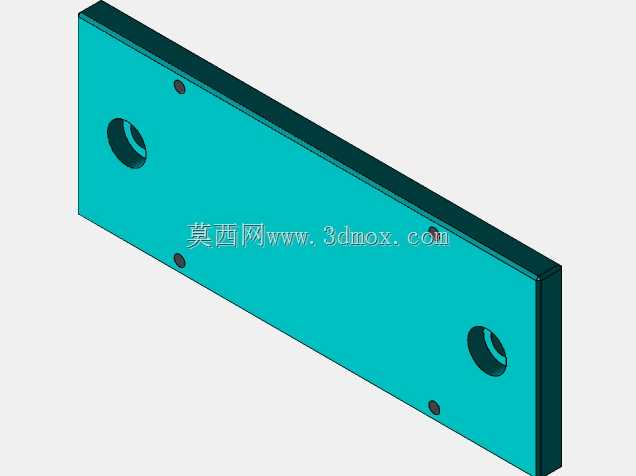

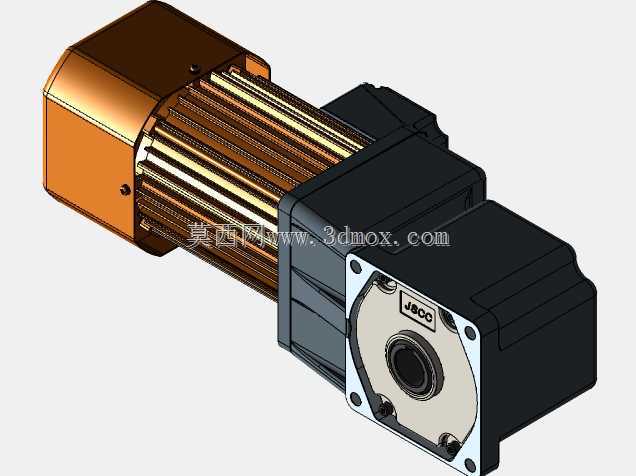

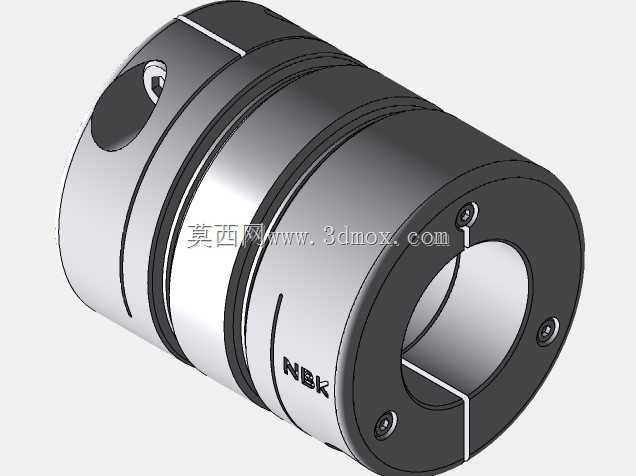

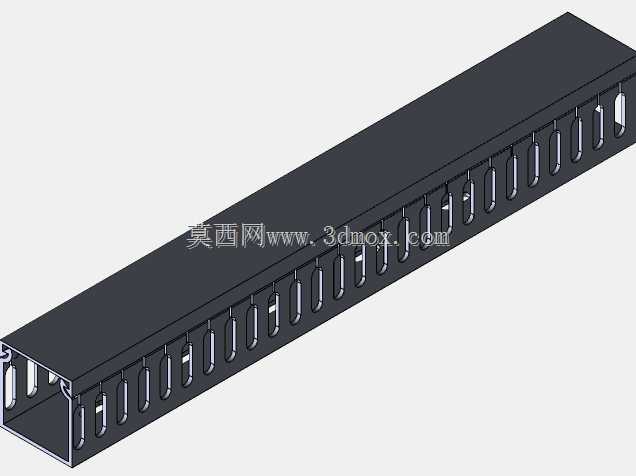

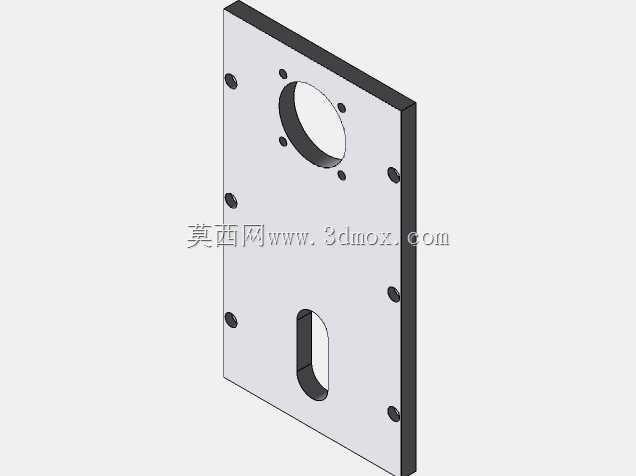

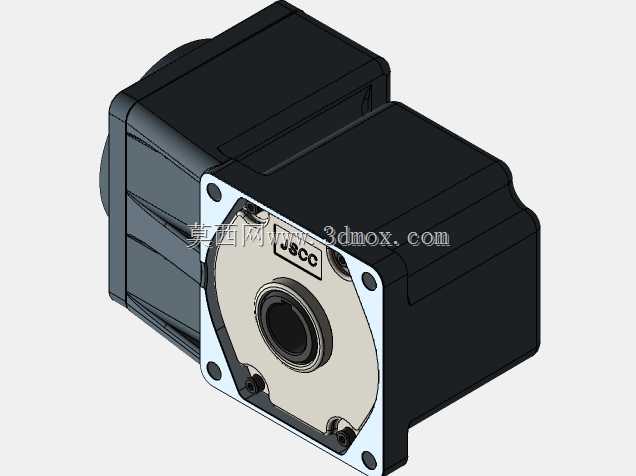

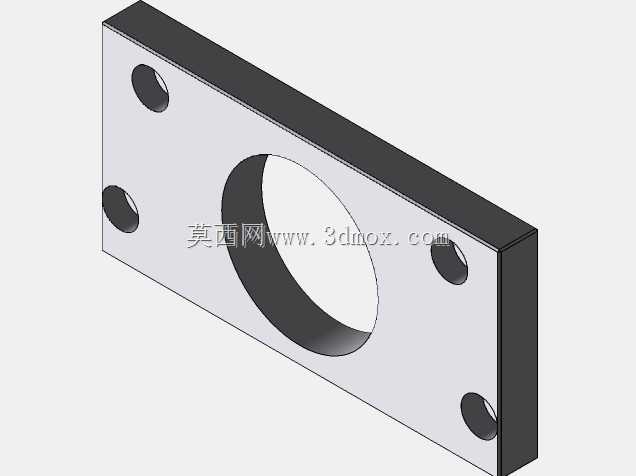

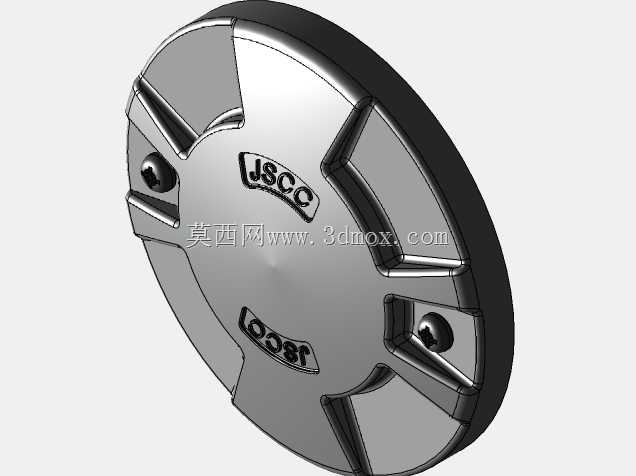

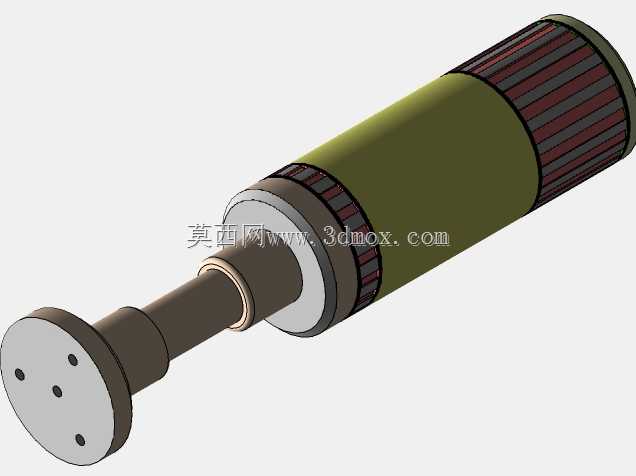

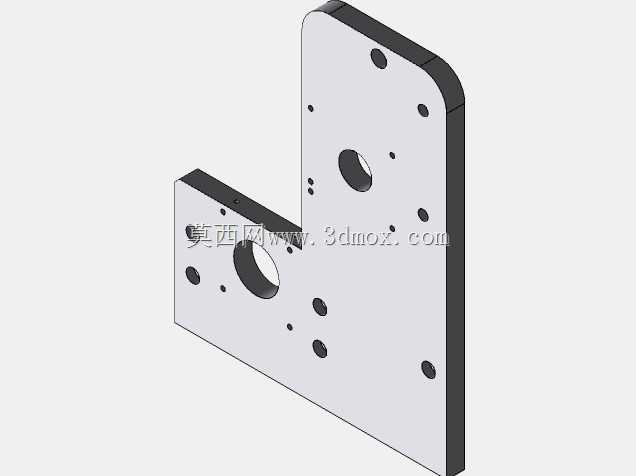

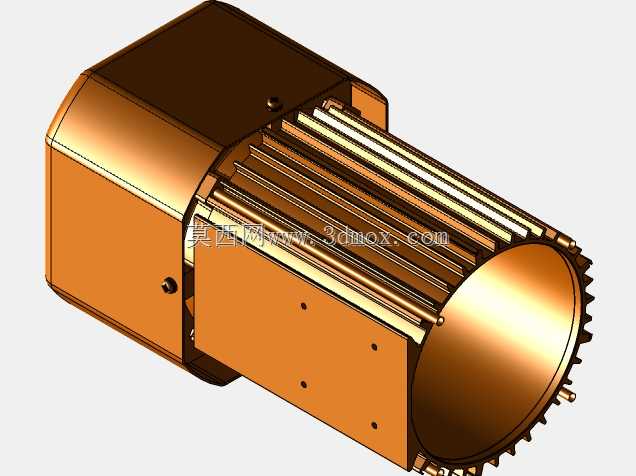

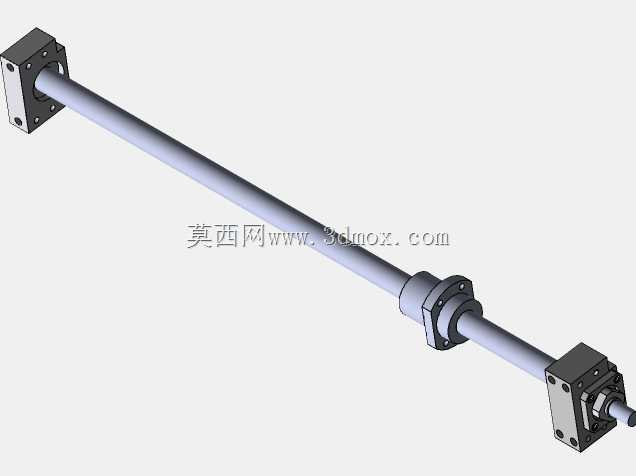

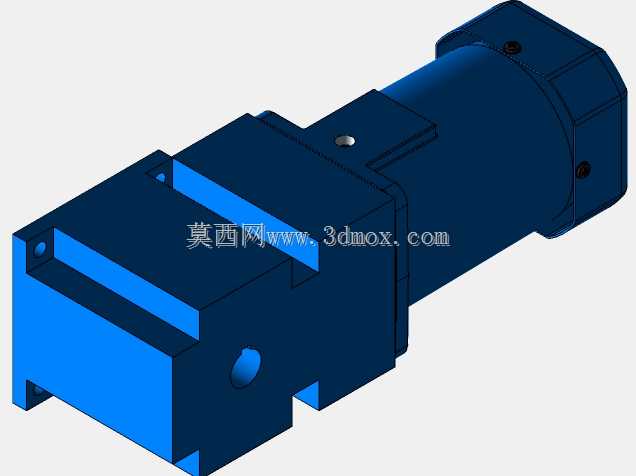

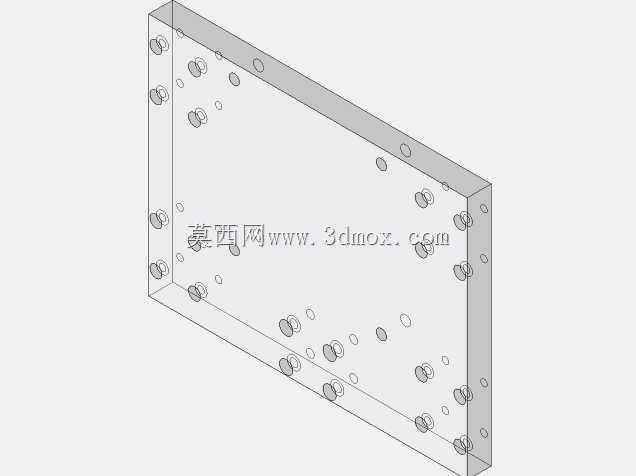

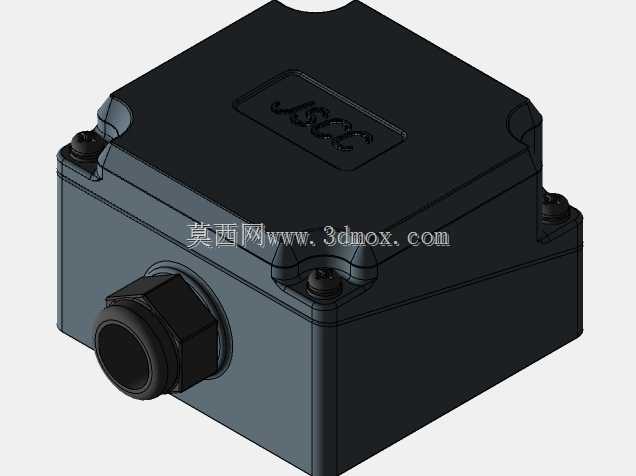

　　从实际使用场景出发，这套结构还预留了传感器安装位，可在料槽末端加装光电传感器，检测待加工料的存量，当料位低于设定值时可发出补料提示，也可对接上游的自动送管机构，实现全流程无人化作业。压合组件的驱动源可根据车间实际配置选择气动气缸或者伺服电缸，两种驱动方式的安装接口在结构设计时做了统一适配，不需要额外修改安装板即可完成替换，适配不同工厂的动力源配置条件。框架的铝型材表面采用阳极氧化处理，耐刮擦且不易积尘，日常清洁时可直接用湿布擦拭，适合纸制品加工车间多粉尘的作业环境。料槽与框架的连接采用快拆式螺栓结构，更换不同规格纸吸管生产时，可快速拆卸料槽更换对应宽度的型号，换型时间不超过10分钟，适配多规格小批量的柔性生产需求。
