卡利比长杆曲面结构件三维设计

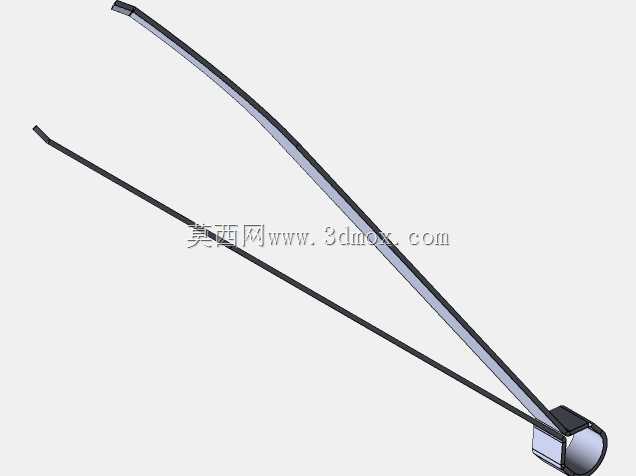

　　该长杆曲面构件的设计，最初是面向通讯终端配套支撑场景的定制化需求，在户外手持通讯设备、便携信号采集终端的配套结构中，这类长杆构件需要同时兼顾握持贴合度、结构强度与安装适配性，避免使用过程中出现应力集中断裂、与终端主体装配错位的问题。从结构形态来看，构件采用变截面弧形设计，整体沿长度方向呈现平滑的曲率变化，靠近安装基座的区段截面尺寸逐步收窄，既能够降低整体自重，也可以在杆体受侧向力时，将应力均匀分散到弧形过渡区段，避免直角连接处的应力突变。杆体的主体支撑段采用双层贴合结构，外层为硬质承载基体，内层设置柔性贴合层，在实际使用中，当杆体作为终端的外置支撑臂或者握持延伸件时，内层结构可以提升接触摩擦力，减少手持滑动的概率，

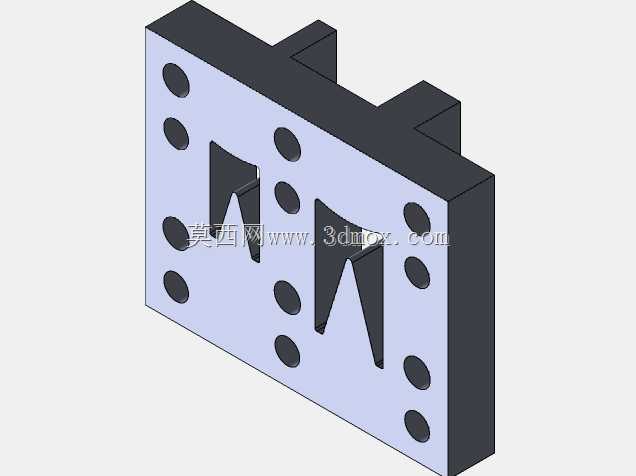

　　同时硬质基体承担主要的抗弯载荷，经过受力校核，在杆体端部施加15N的侧向载荷时，最大变形量控制在0.8mm以内，满足户外使用的刚度要求。安装端采用嵌入式卡扣基座结构，基座与杆体的连接位置设置了3mm的圆角过渡，同时基座内部预留了两个定位销孔与一个走线槽，走线槽沿杆体的弧形曲率方向贯通，能够容纳直径2mm以内的信号线缆穿过，避免线缆外露造成的磨损问题。在设计过程中，首先根据终端设备的握持人机工程数据确定杆体的整体曲率，参考成年男性手掌握持时的自然弯曲角度，将杆体的主曲率半径设置为280mm，保证握持时杆体与手掌虎口位置的贴合度达到85%以上，减少长时间握持的疲劳感。之后对杆体的截面尺寸进行迭代优化，初始设计的等截面杆体在跌落测试中，

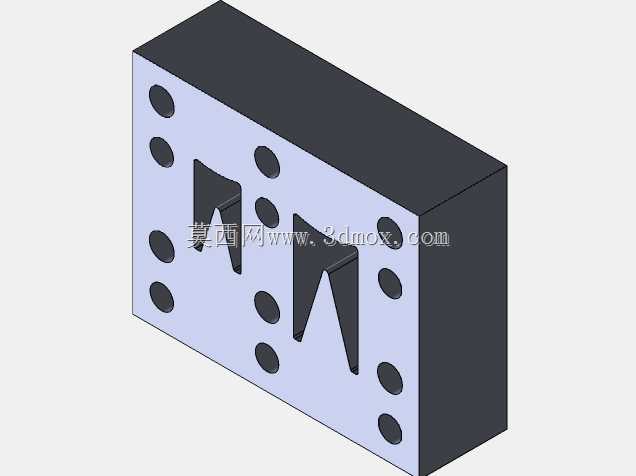

　　距离安装端120mm位置容易出现断裂，因此将该位置的截面壁厚从1.2mm增加到1.8mm，同时将截面形状从矩形调整为带圆弧过渡的类梯形，提升该薄弱区段的抗冲击性能。外形尺寸方面，杆体总长度为320mm，安装基座的外形尺寸为28mm×22mm×16mm，基座上的定位销孔中心距为18mm，与通讯终端主体的安装位完全匹配，安装时只需要将基座嵌入终端的预留卡槽，拧入两颗M2的固定螺钉即可完成装配，不需要额外的调整工序。杆体的自由端设置了15°的上翘角度，端部做了R2的圆角处理，避免尖锐边角造成的划伤，同时端部预留了一个直径1.5mm的挂绳孔，方便用户搭配腕带使用，防止设备滑落。在实际应用场景中，这类构件除了作为通讯终端的延伸支撑臂，

　　还可以适配便携检测设备的手持延长杆、户外照明设备的调节支架等场景，只需要调整安装基座的接口尺寸，就可以快速适配不同的主体设备。设计时还考虑了注塑成型的工艺性，杆体的弧形结构沿脱模方向设置了1°的拔模斜度，避免注塑成型时出现粘模问题，同时壁厚变化的位置采用渐变过渡，过渡段长度为15mm，防止注塑过程中出现缩痕、气泡等缺陷。双层结构的设计采用双色注塑工艺，硬质基体选用ABS+PC合金材料，柔性贴合层选用TPE材料，两种材料的结合面设置了交错的咬合槽，提升结合强度，避免长期使用后两层结构出现分离。杆体表面的哑光纹理处理深度设置为0.05mm，既可以提升握持时的摩擦力，也不容易残留指纹和污渍，适合户外复杂环境下的使用需求。在安装边界的校核上，需要保证杆体装配完成后，在0-120°的转动范围内不会与终端主体的其他部件产生干涉，因此在杆体与基座的连接位置设置了限位凸台，限制杆体的最大转动角度，避免过度转动造成内部线缆的拉扯断裂。
