卷料包装加工成型设备结构设计

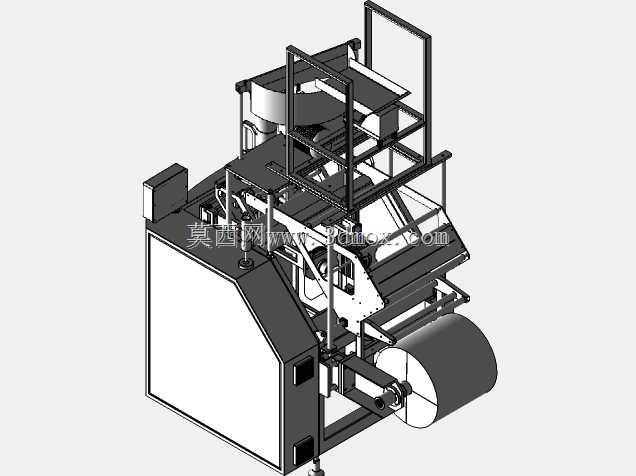

　　该设备主要面向软质卷膜类包装材料的连续成型加工场景，常见于食品软包装、日化用品塑封包装、工业零部件防护包装的生产环节，可完成卷料上料、折边成型、热封裁切等连贯工序，替代传统多工位分散作业的人工操作模式，适配厚度在0.02mm到0.2mm之间的PE、PP、复合膜等多种包装卷材，在中小批量包装制品生产车间、包装材料代加工工厂有较高的适配性。从结构布局来看，设备采用下置料卷、上置成型工位的排布逻辑，底部预留的卷料安装位可适配最大直径600mm、幅宽500mm的标准工业包装料卷，料卷轴采用快拆式卡盘结构，换料时无需额外工具即可完成料卷锁紧与拆卸，料卷旁侧设置的阻尼张力辊可根据卷材厚度自适应调整张紧力，避免送料过程中出现卷材拉扯变形、

　　偏移褶皱的问题，张力调节范围覆盖0.5N到15N，可匹配不同拉伸强度的包装材料特性。设备中部的成型工位采用模块化拼接设计，折边导板、热封压头、裁切刀座均通过T型槽螺栓固定在主机架上，可根据不同包装规格快速更换对应工装，调整工位间距时无需整体拆解机架，仅需松开锁紧螺栓滑动至对应刻度位置即可锁紧定位，单规格换型时间可控制在20分钟以内。主机架采用方管焊接整体框架，焊接后经过时效去应力处理，避免长期运行出现结构变形，机架外侧覆盖的钣金护罩预留了检修快开门，对应传动辊、驱动电机的维护位置均可直接开门操作，无需拆解整面护板，设备底部设置的可调支撑脚可在地面不平整的车间环境下调整水平，调整范围0到30mm，保证设备运行时的整体稳定性，

　　整机安装时需预留左右各800mm、后方1000mm的操作维护空间，上方预留1200mm的料卷吊装空间，适配标准车间2.8米以上层高的安装条件。送料机构采用伺服驱动的胶辊送料结构，上下送料胶辊表面做防滑纹理处理，送料步距可在10mm到800mm之间自由设定，送料精度控制在±0.5mm以内，可满足不同长度包装制品的尺寸要求，胶辊压力通过顶部的调节旋钮控制，可根据卷材厚度调整压紧力，避免压力过大导致卷材表面压痕、压力过小出现送料打滑的问题。设备上部的操作平台设置了安全防护栏，操作人员在平台上调整成型导板、清理工位残留废料时可依托防护栏保证操作安全，防护栏高度1100mm，符合工业设备安全防护的标准要求，平台踏板采用防滑花纹板制作，

　　表面做镀锌防锈处理，长期接触车间油污、粉尘也不会出现锈蚀打滑的问题。传动系统采用集中布局的设计，驱动电机、传动链轮、同步带轮均设置在设备后侧的护罩内部，传动部位全部加装安全防护罩，避免运行过程中异物卷入、操作人员误触的风险，润滑点全部引出至护罩外侧的集中注油位置，日常维护时无需打开传动护罩即可完成所有传动部位的润滑加注，降低日常维护的操作难度。设备的出料位置设置在成型工位的前侧，加工完成的包装制品可直接滑落至配套的接料箱或输送线上，出料口高度设置为850mm，适配标准车间接料容器的高度要求，无需额外垫高或降低接料装置即可完成成品收集。在设计过程中，整体结构优先考虑了车间实际使用的通用性，所有标准件均采用市面通用规格，轴承、紧固件、密封件均可在常规五金渠道采购，无需定制特殊规格配件，降低设备后期的维护配件成本；非标准的结构件在建模时全部做了工艺圆角处理，避免钣金加工、焊接组装过程中出现应力集中的问题，同时所有钣金件的折弯边均做了压边处理，避免安装维护过程中锐边划伤操作人员。
