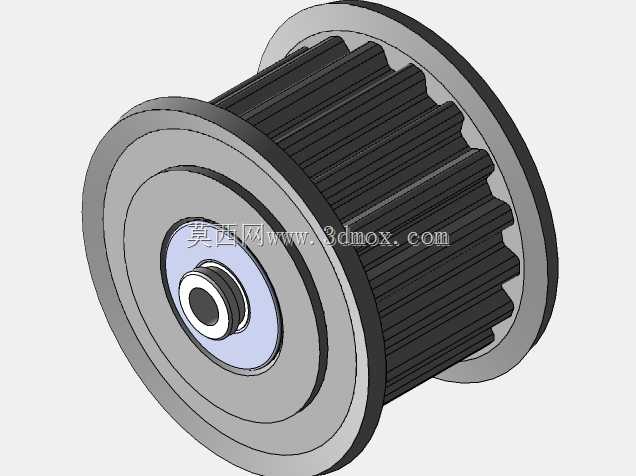

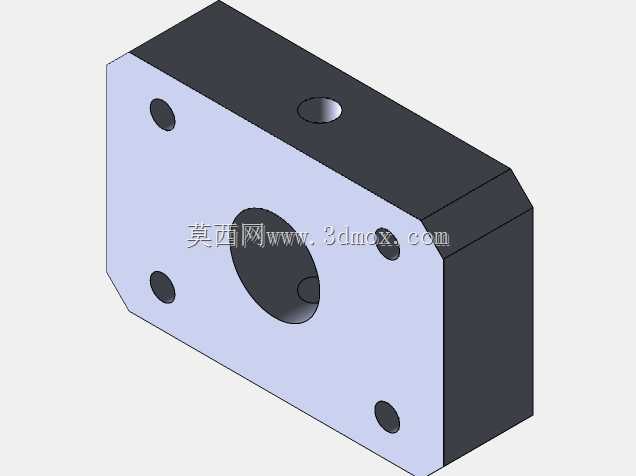

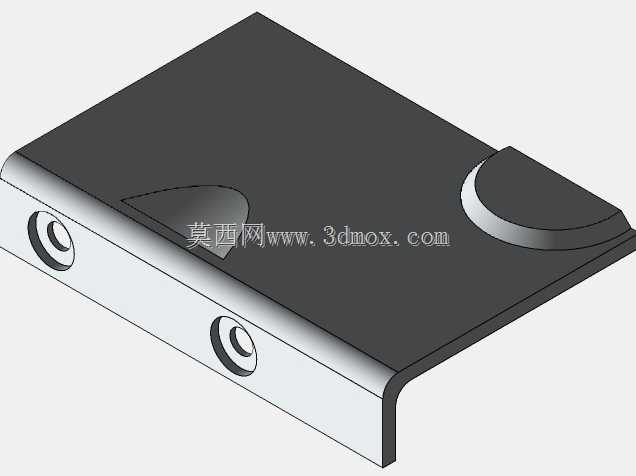

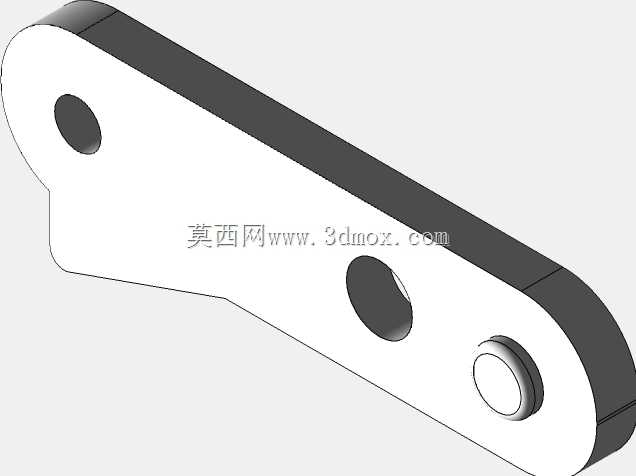

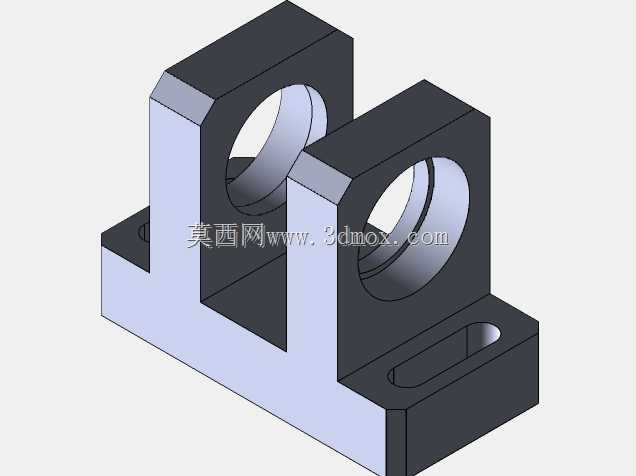

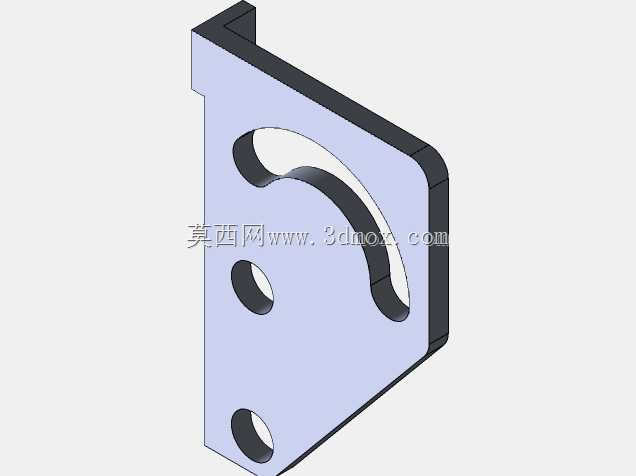

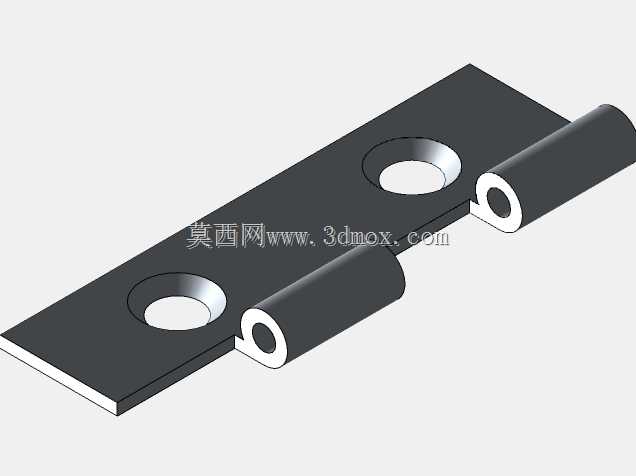

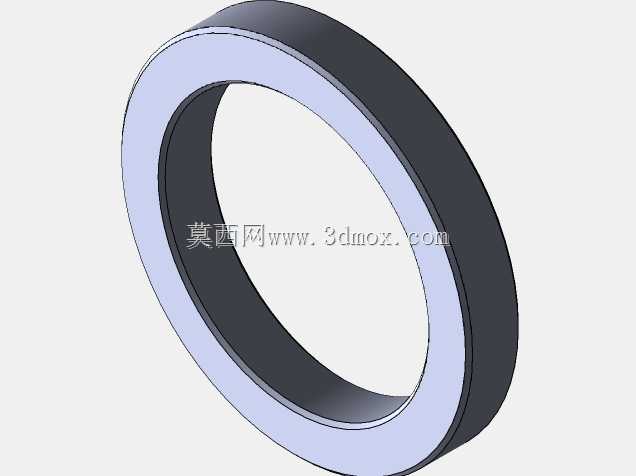

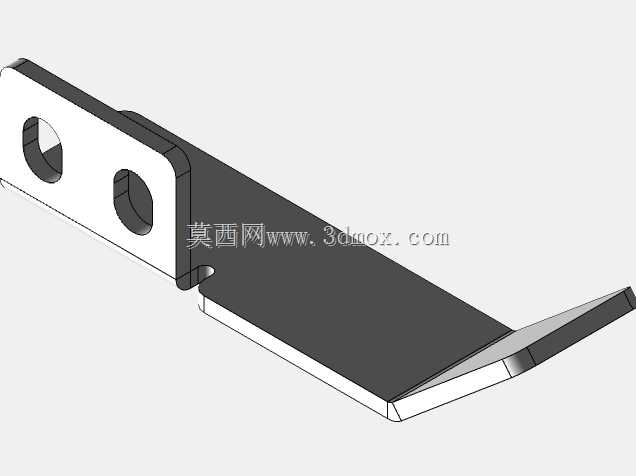

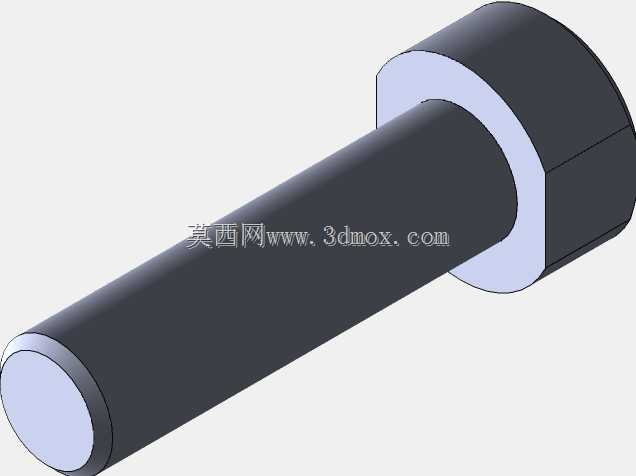

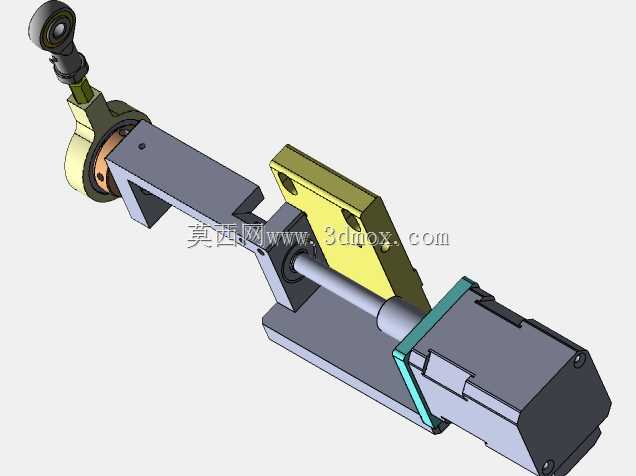

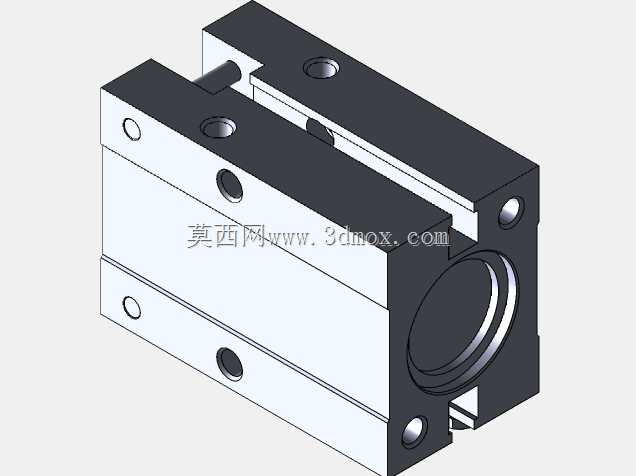

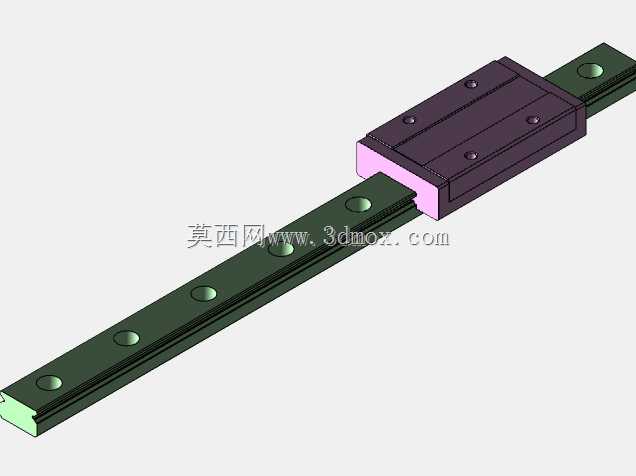

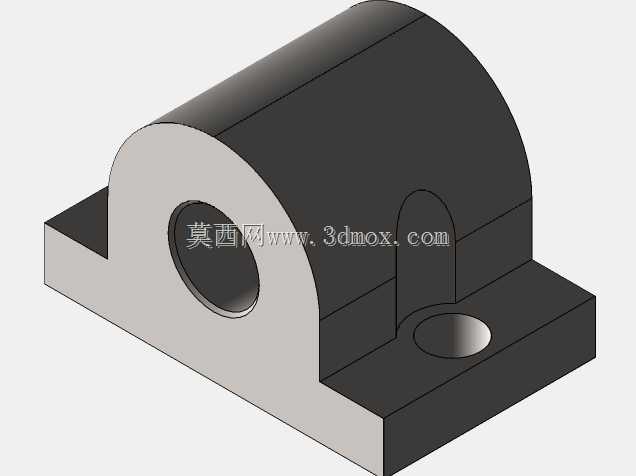

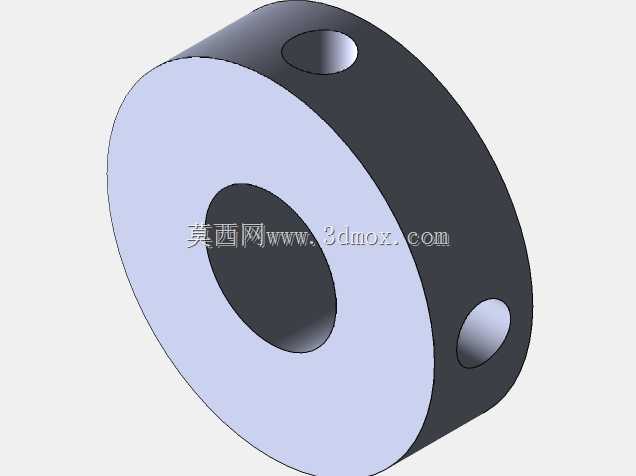

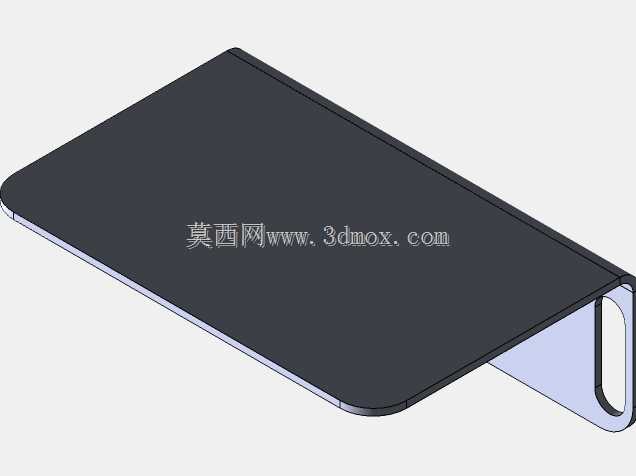

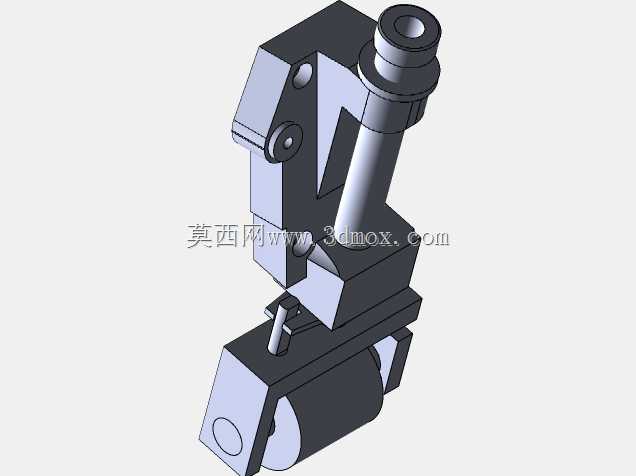

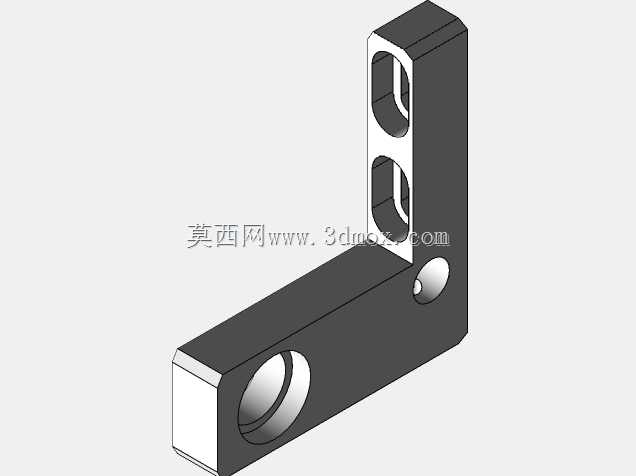

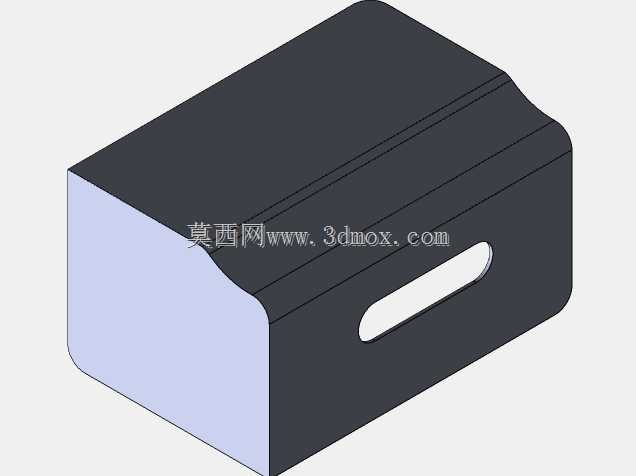

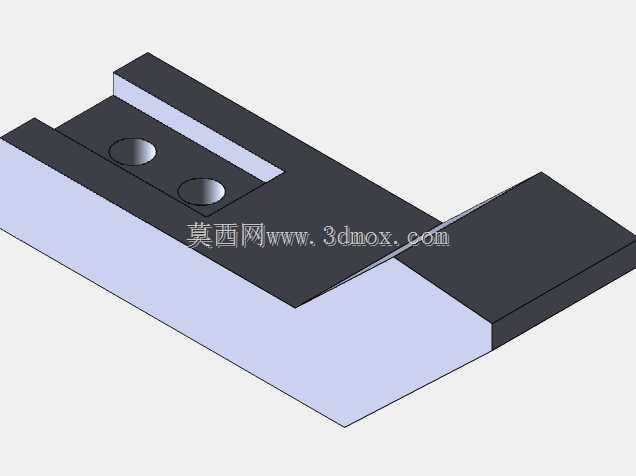

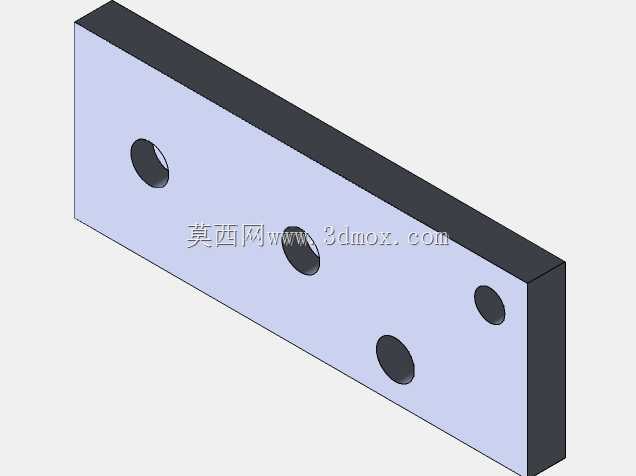

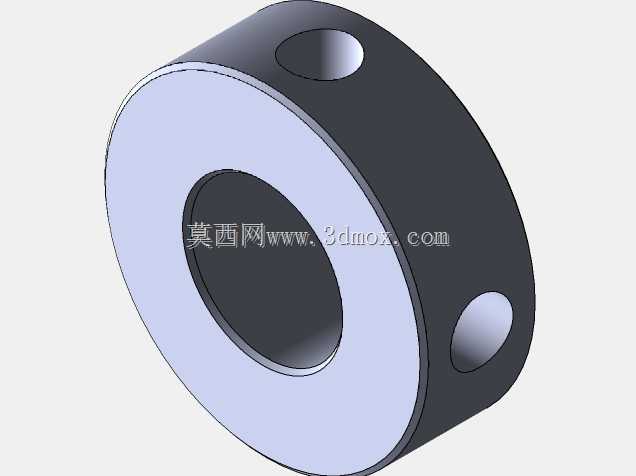

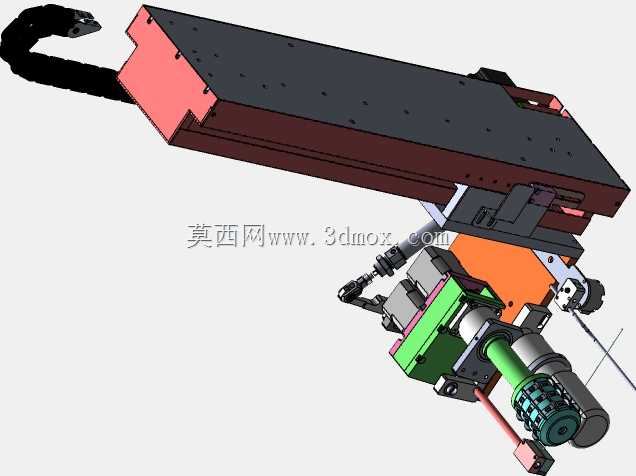

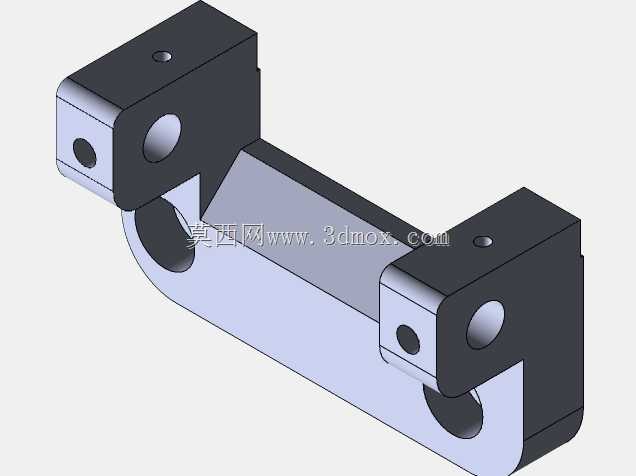

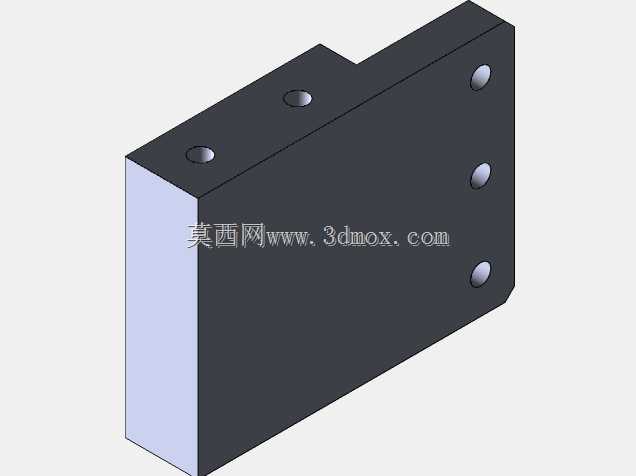

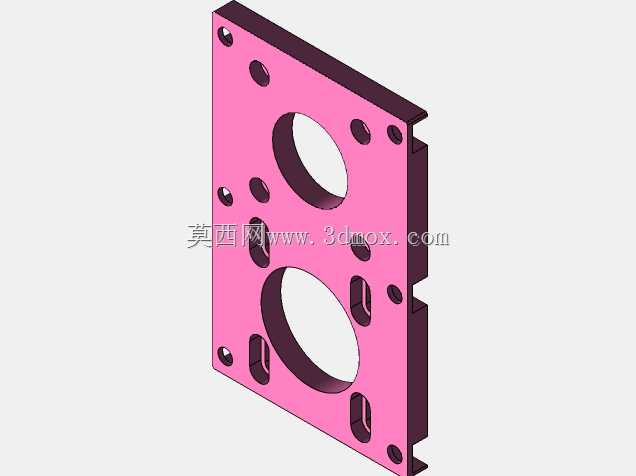

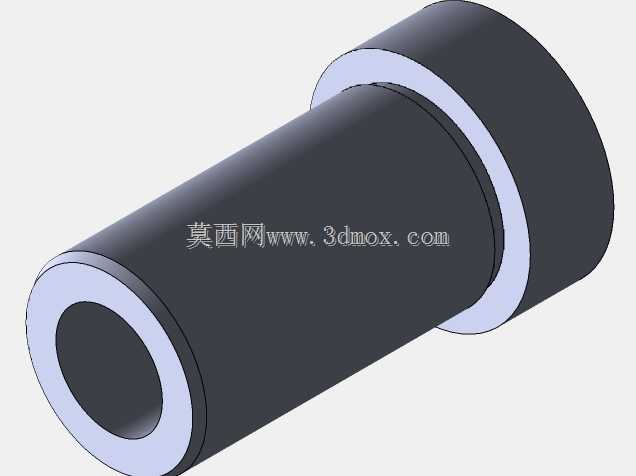

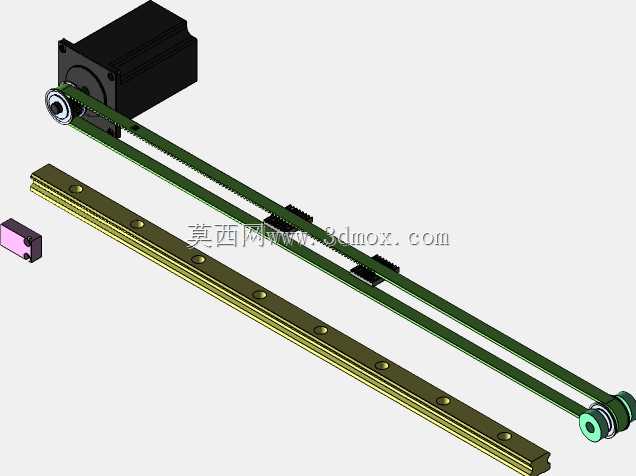

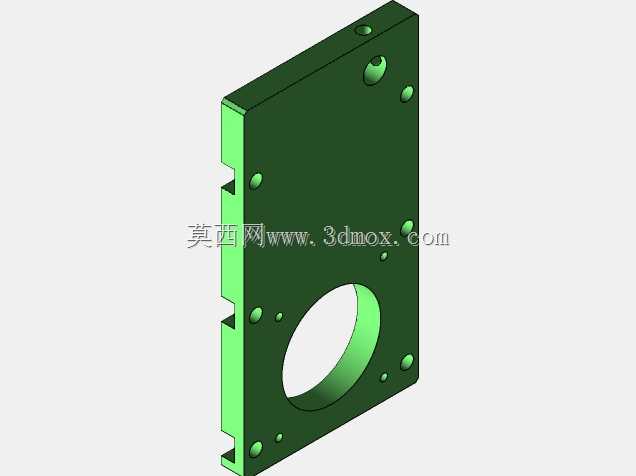

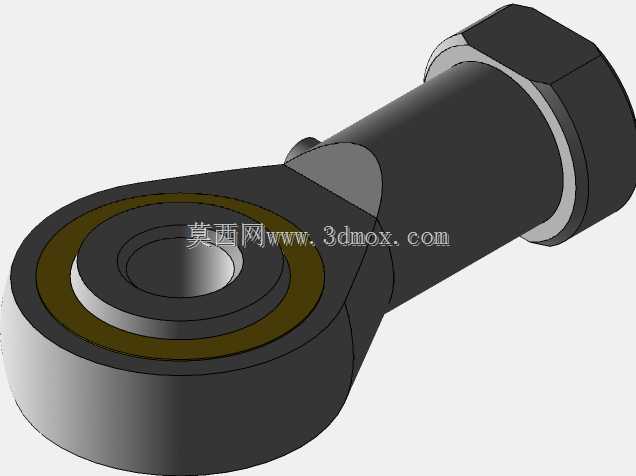

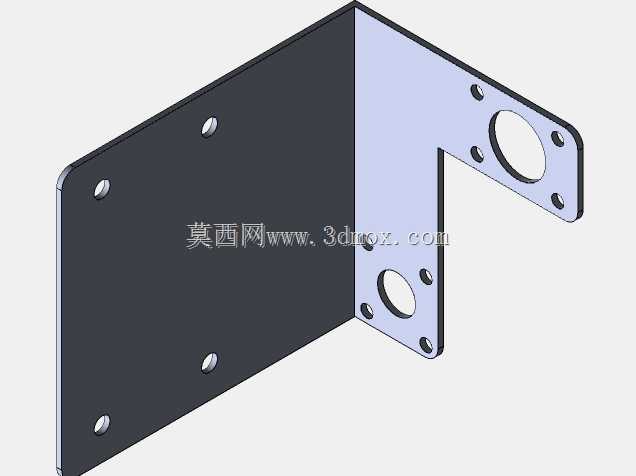

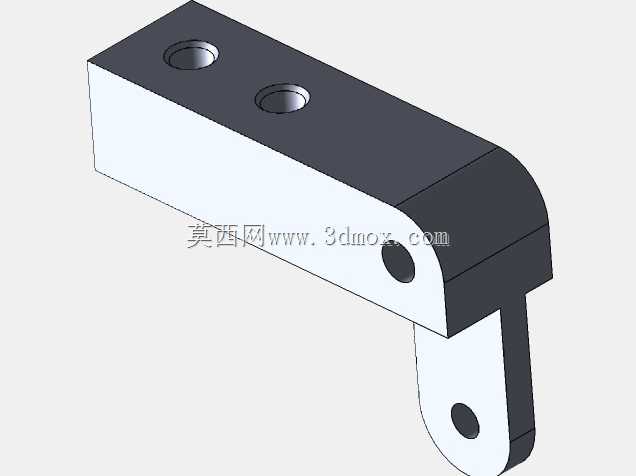

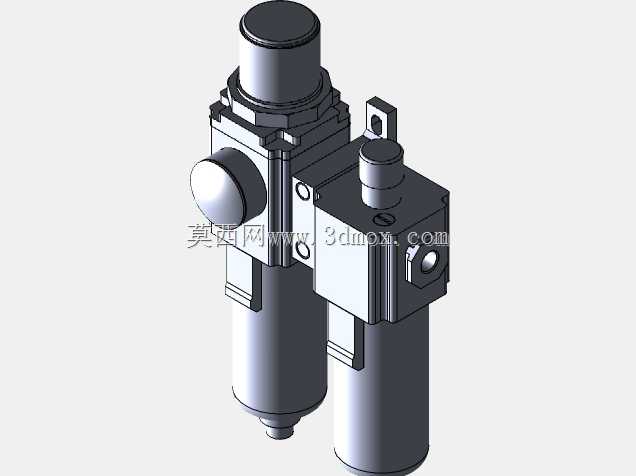

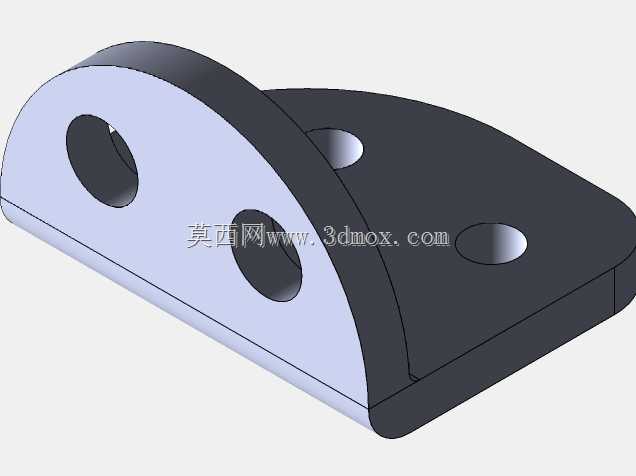

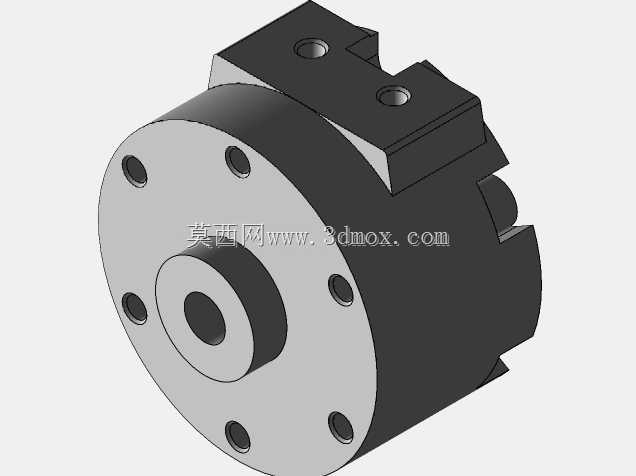

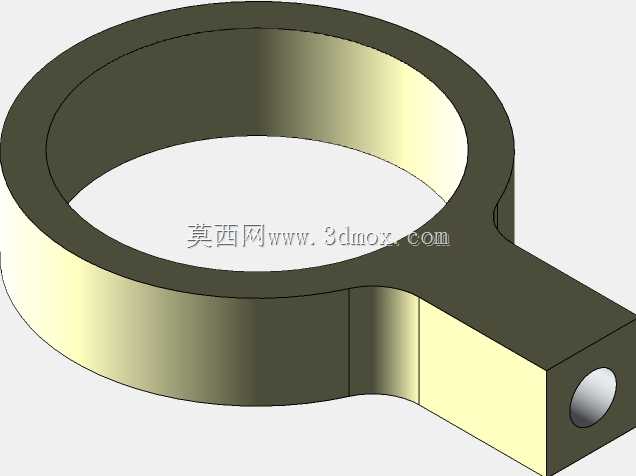

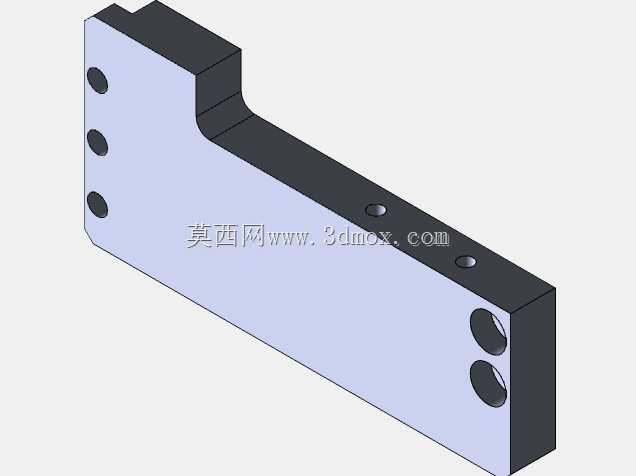

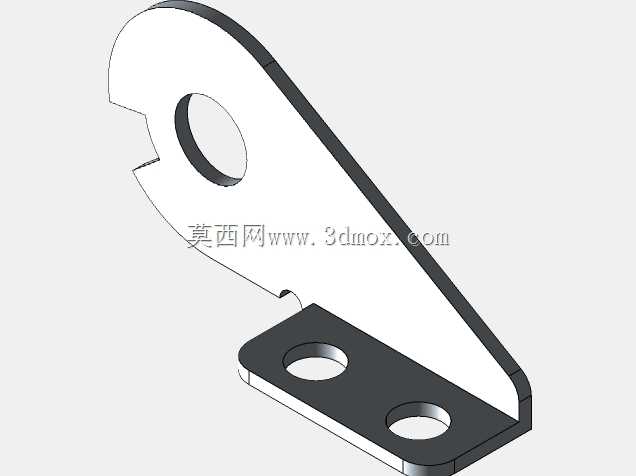

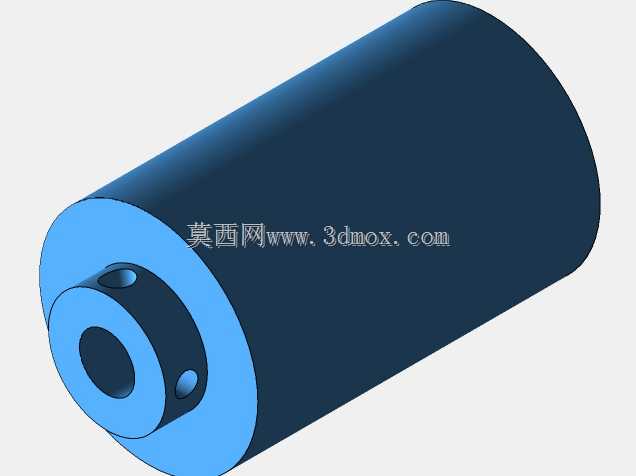

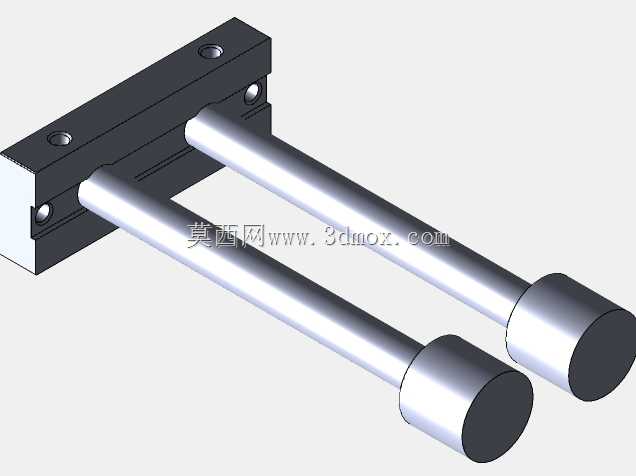

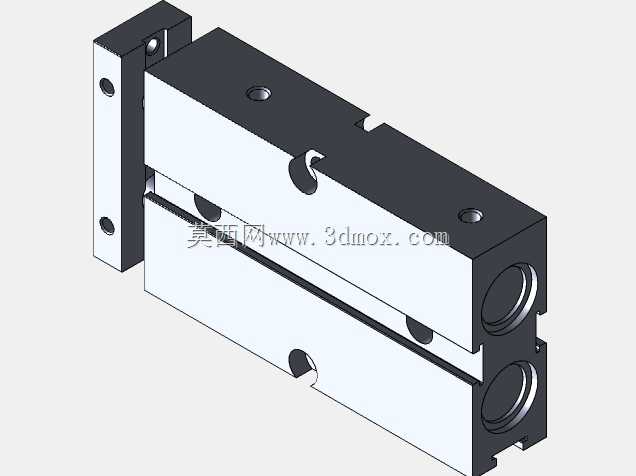

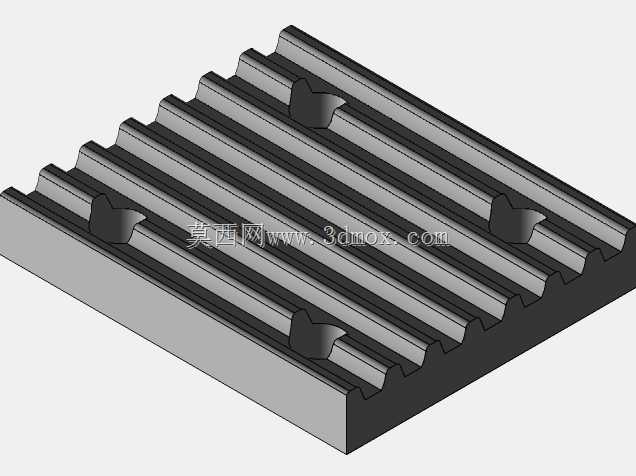

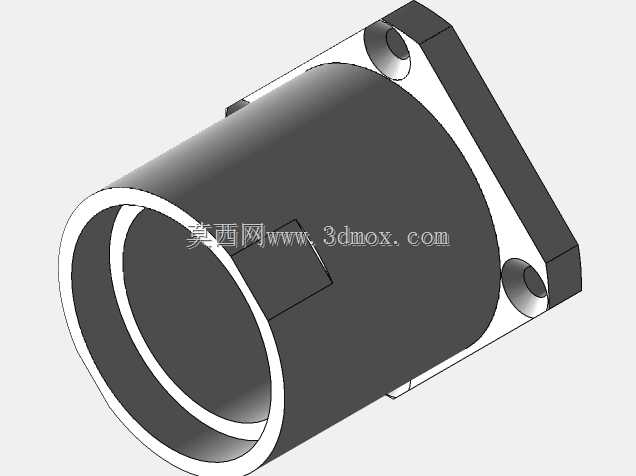

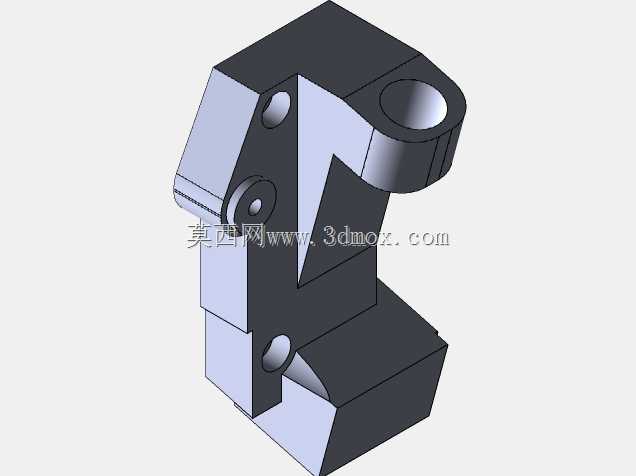

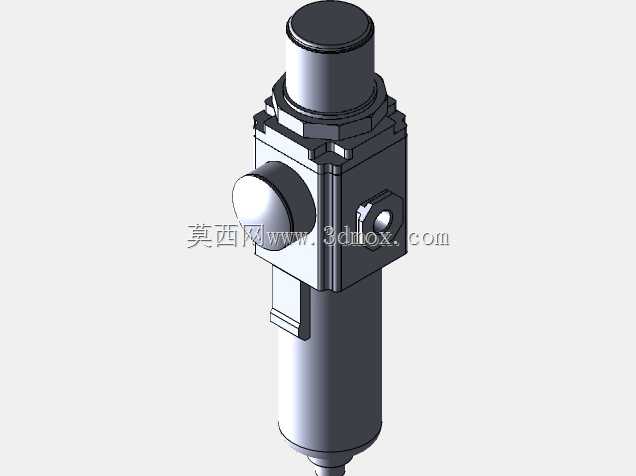

弹性带互锁缝纫设备主轴传动构件

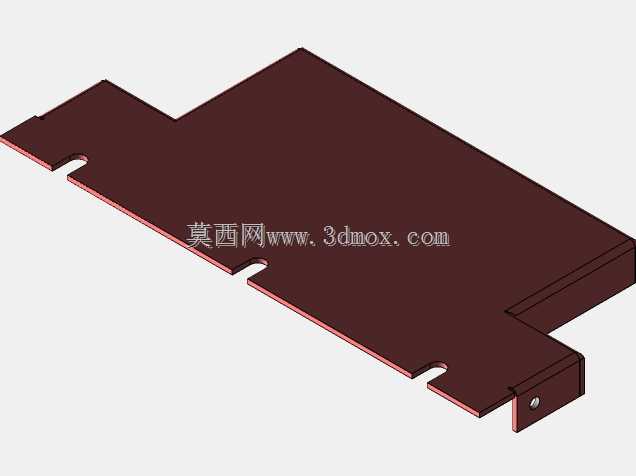

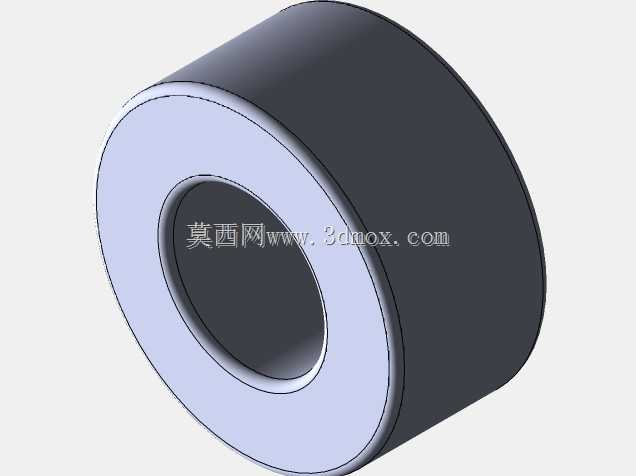

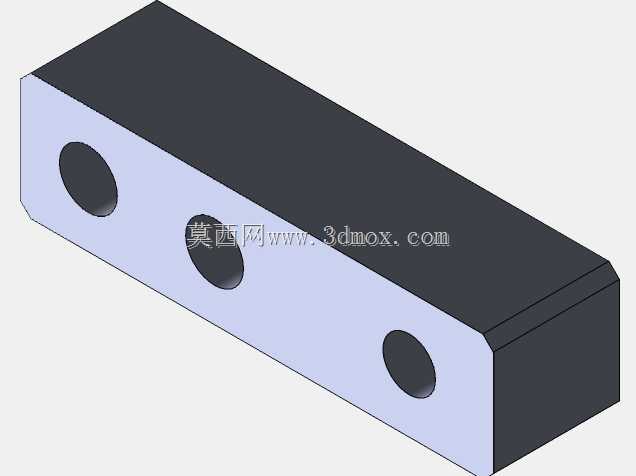

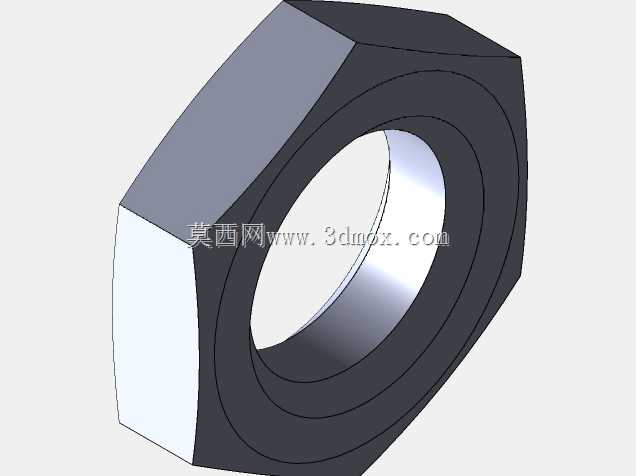

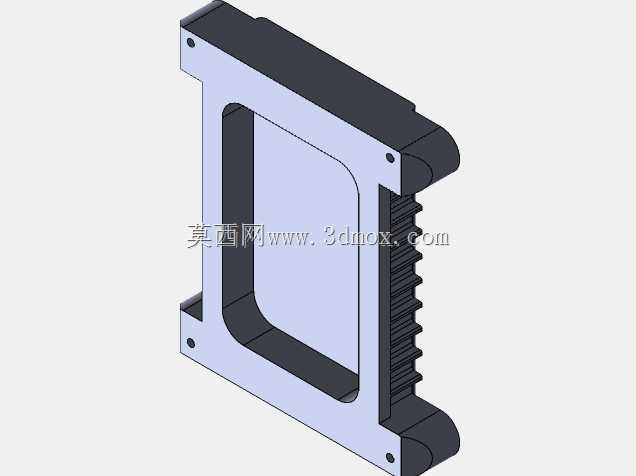

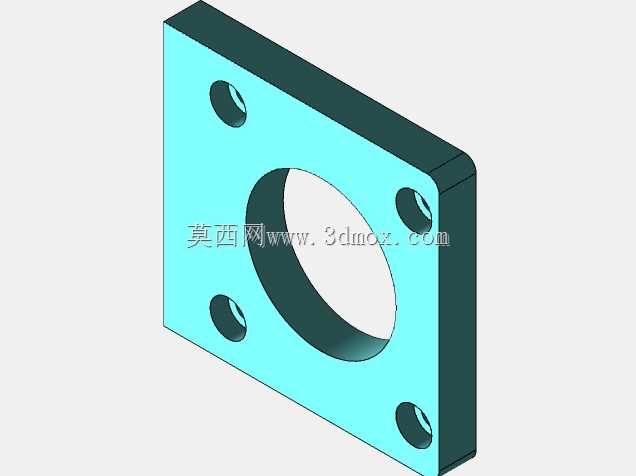

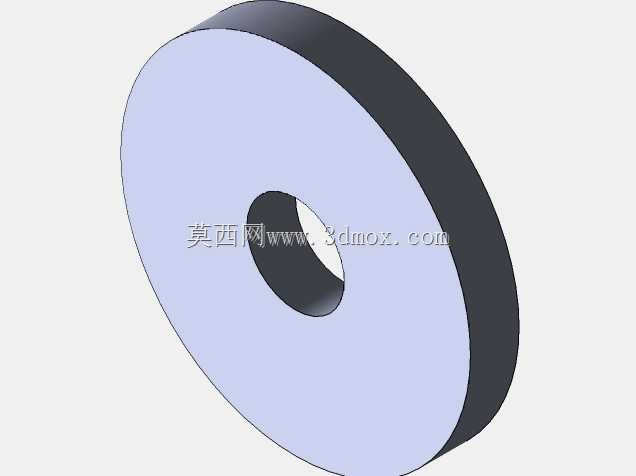

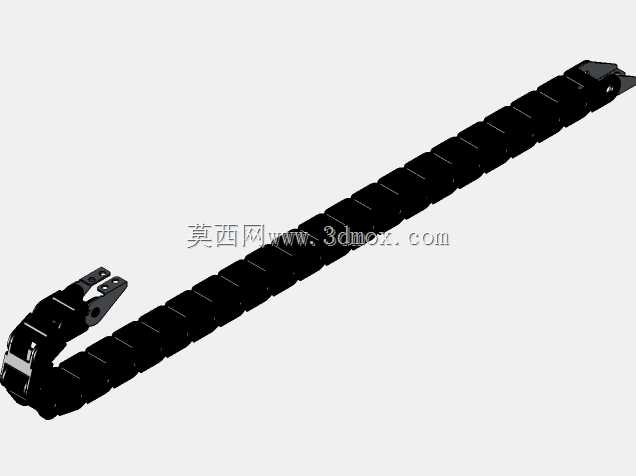

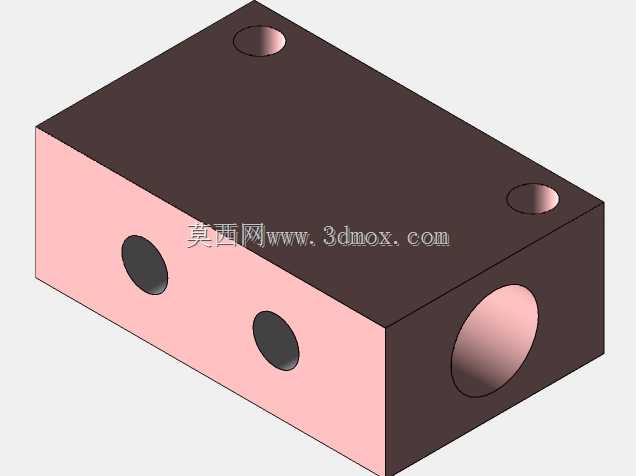

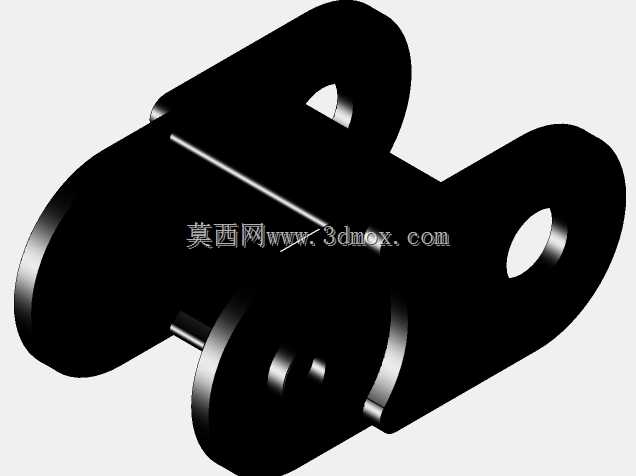

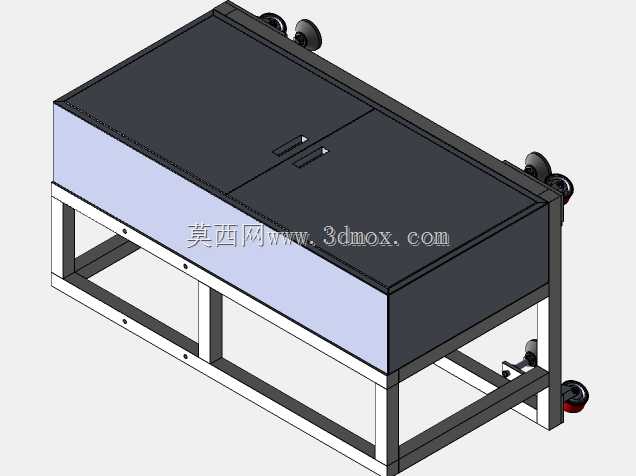

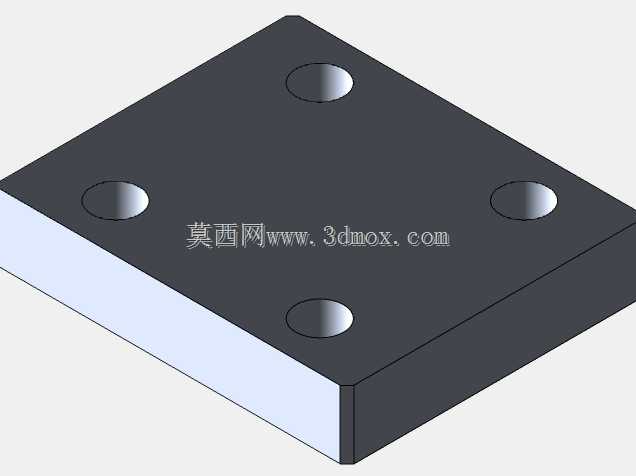

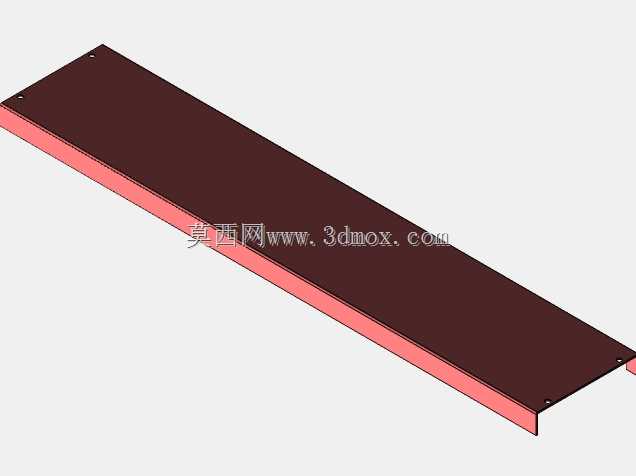

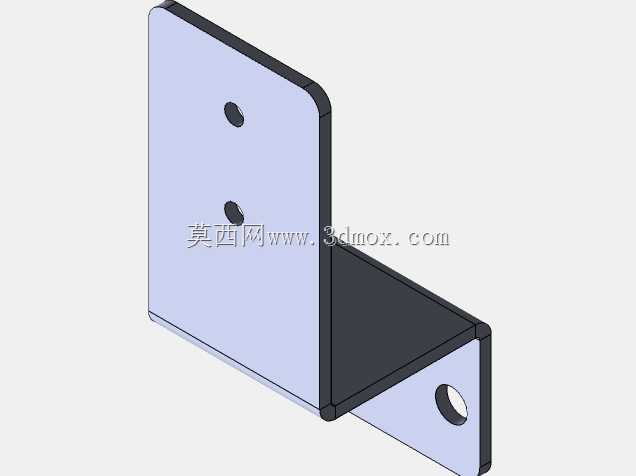

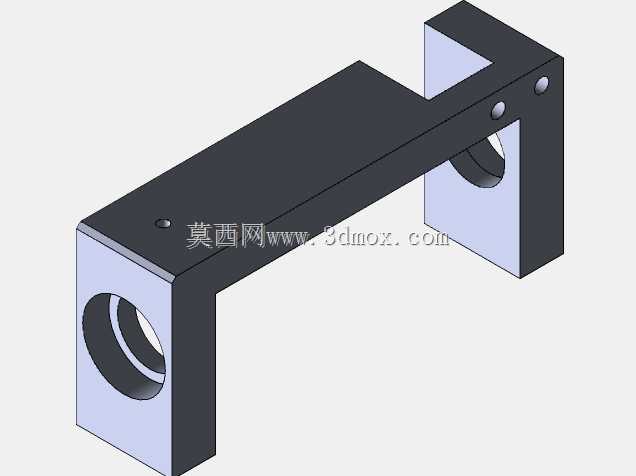

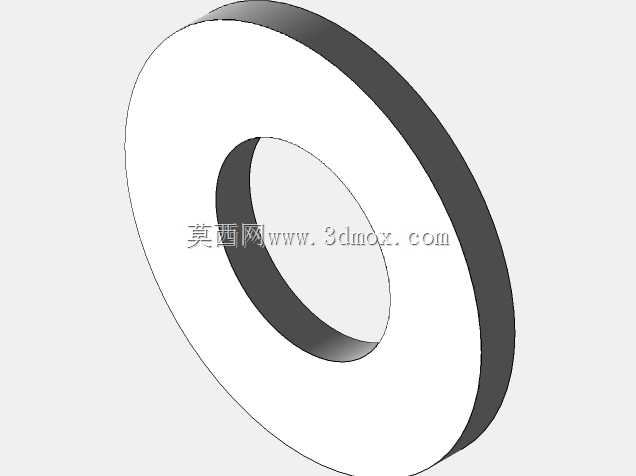

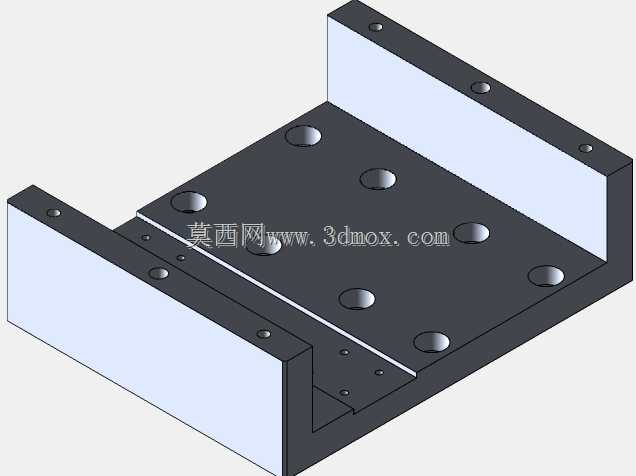

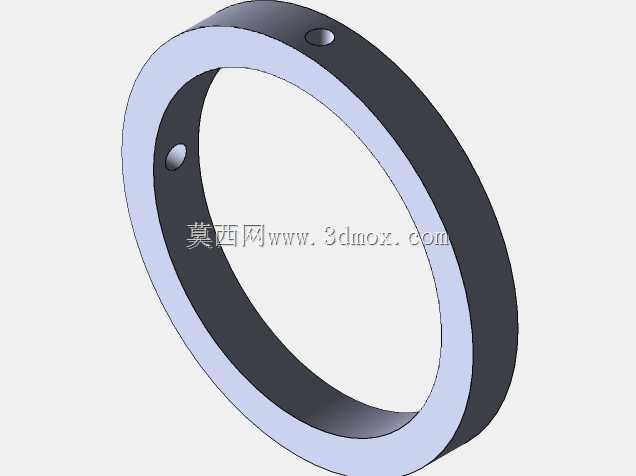

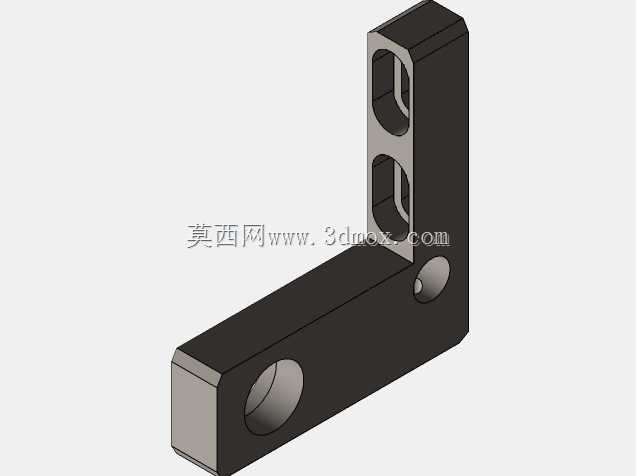

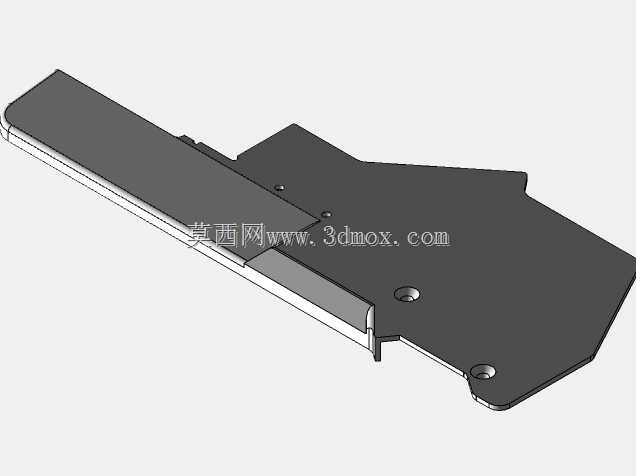

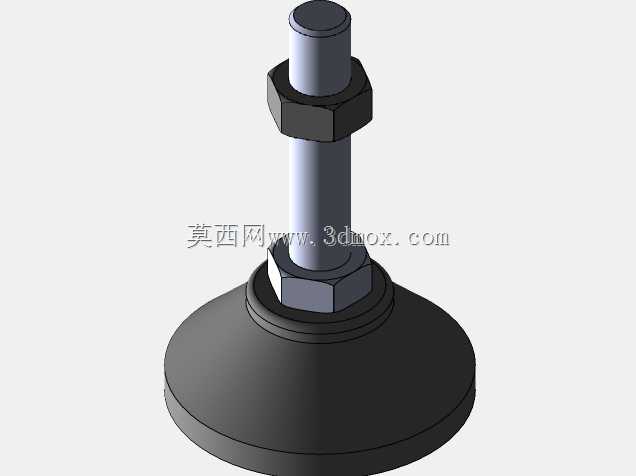

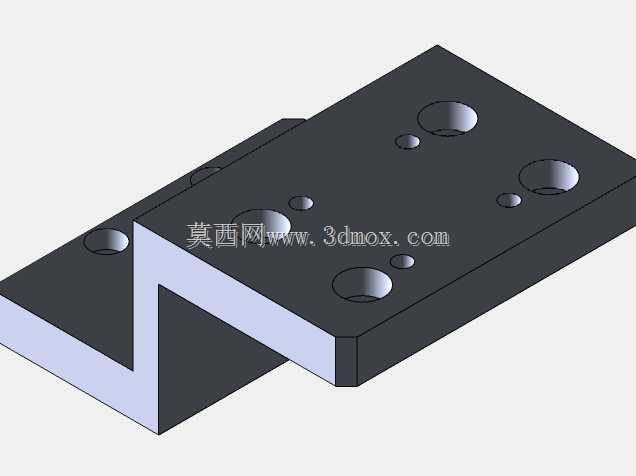

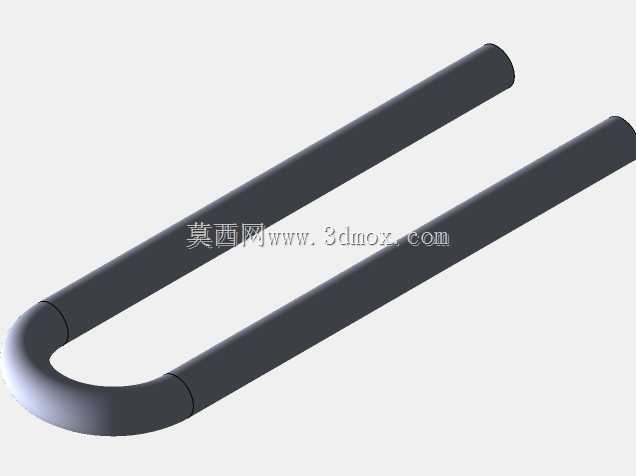

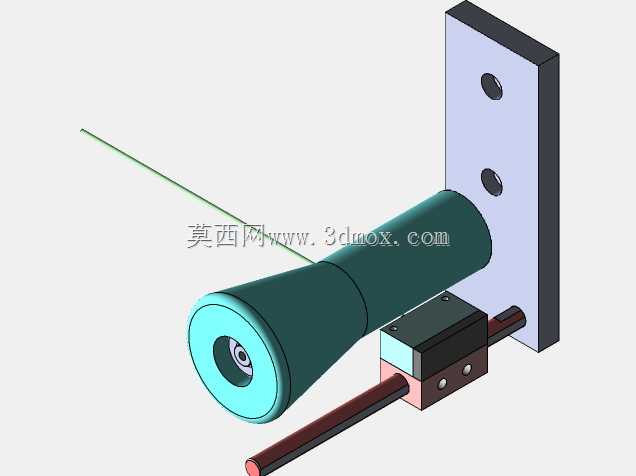

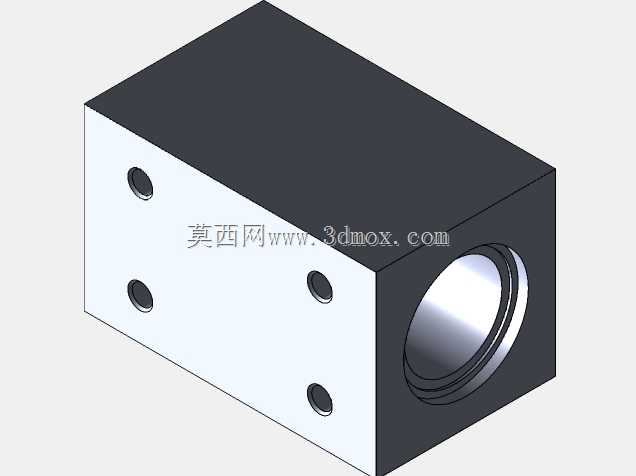

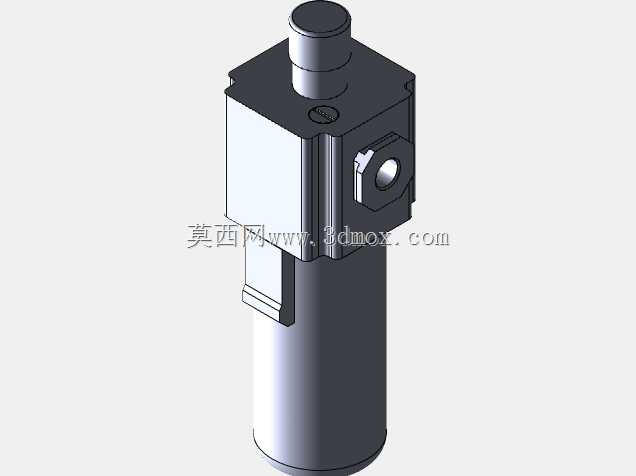

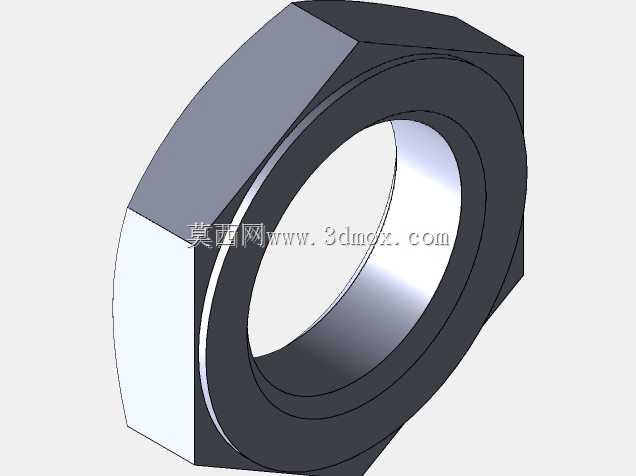

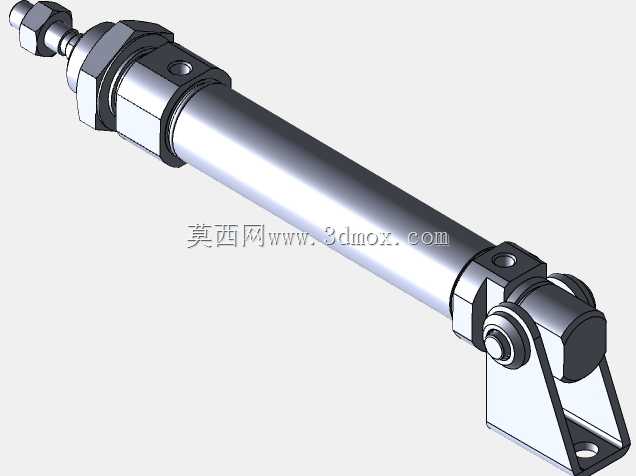

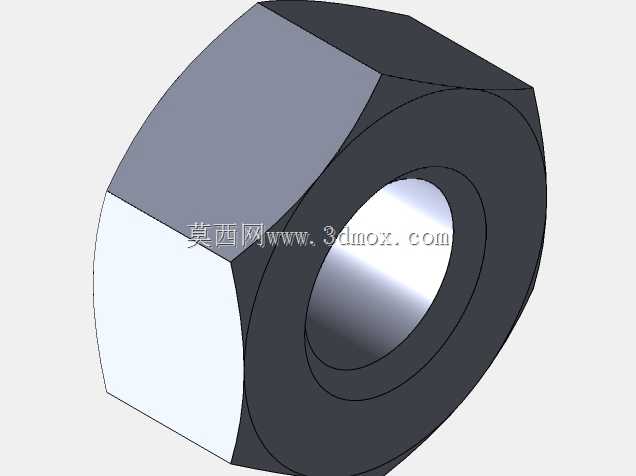

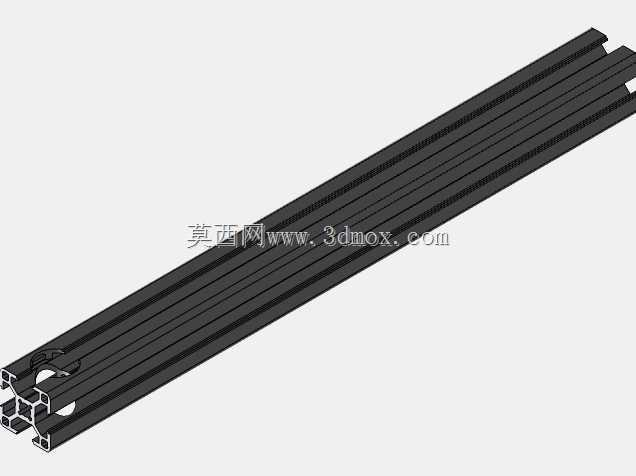

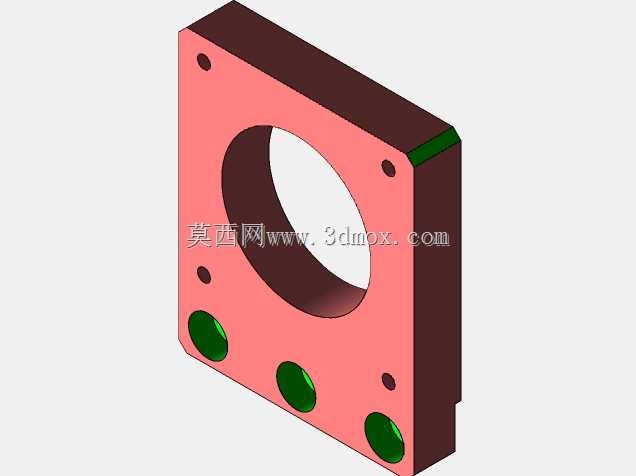

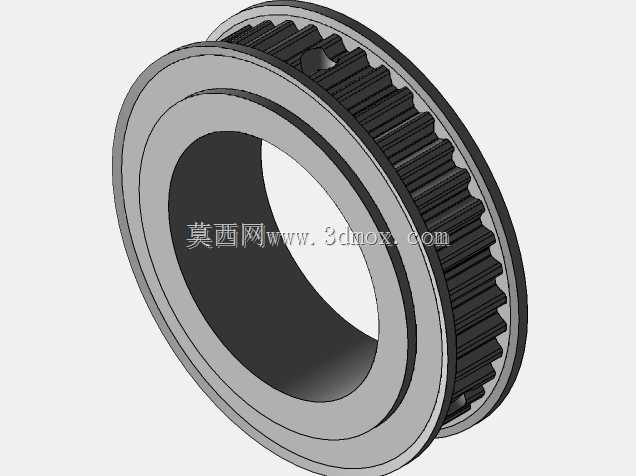

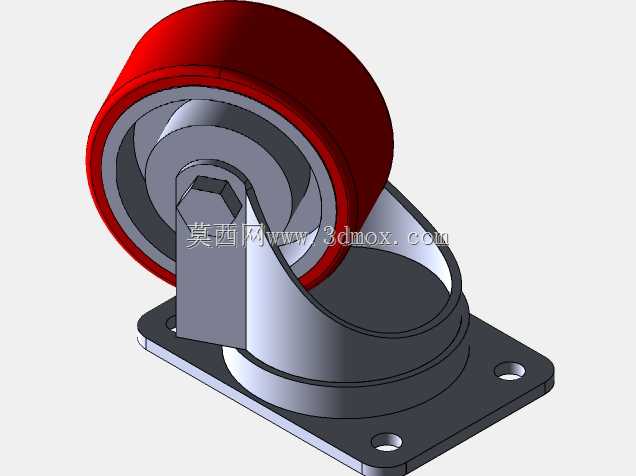

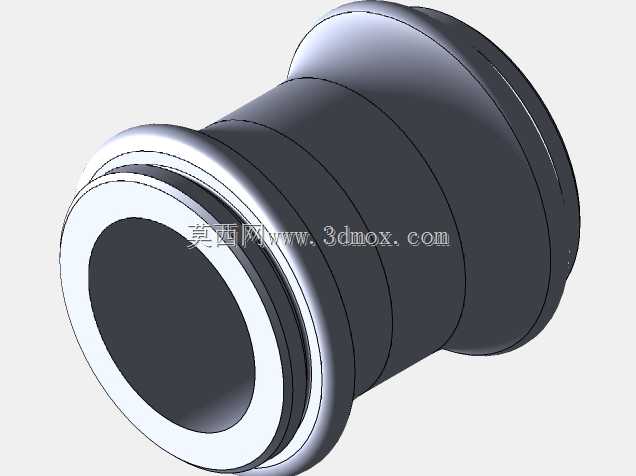

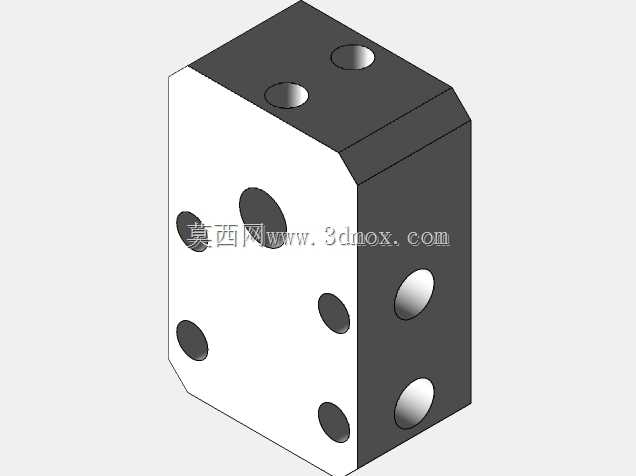

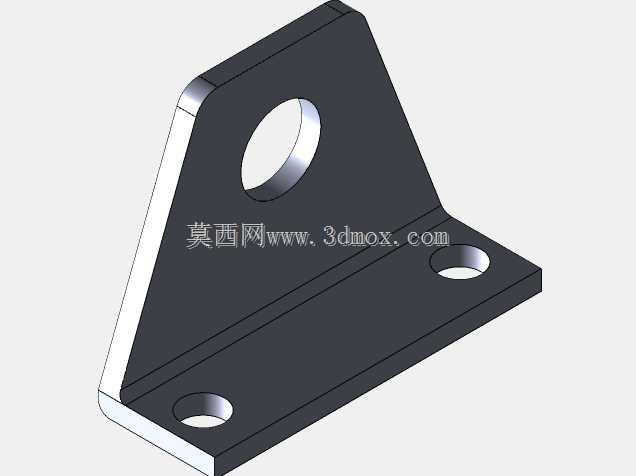

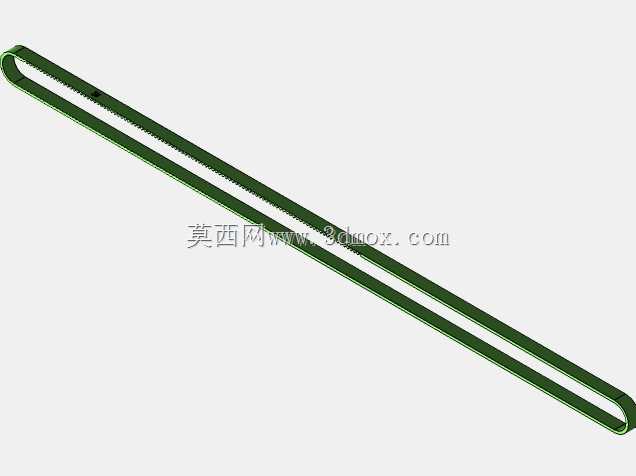

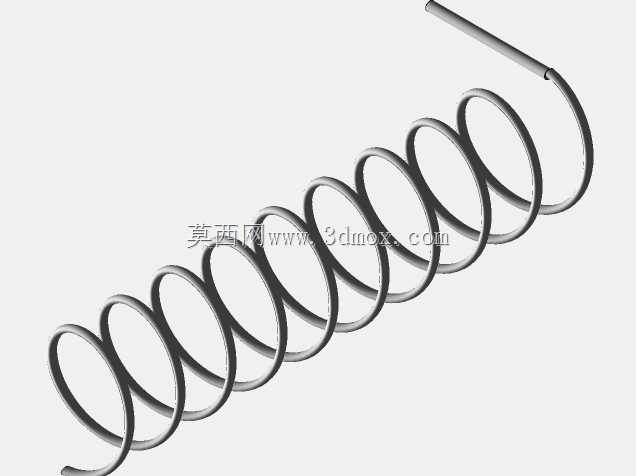

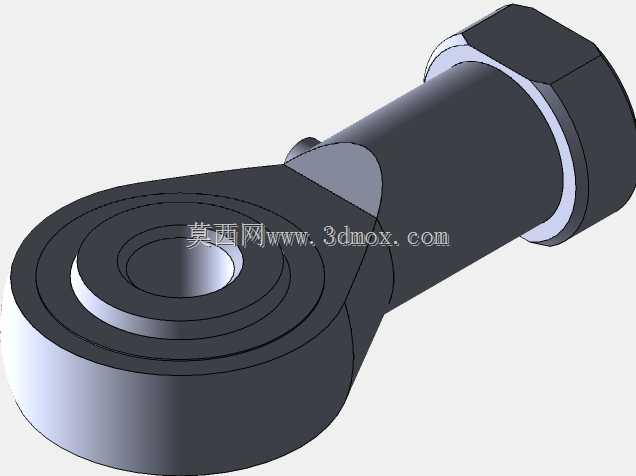

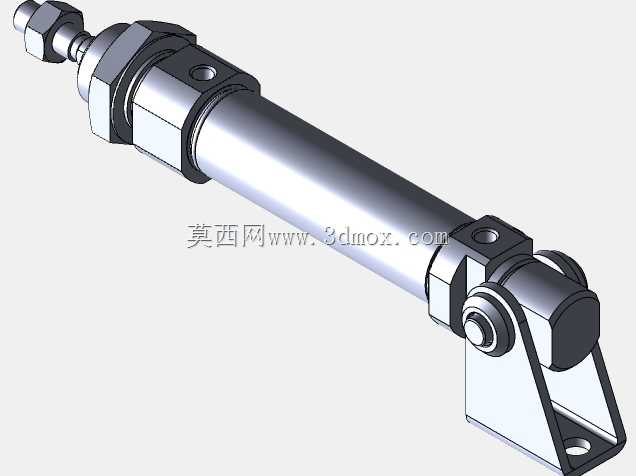

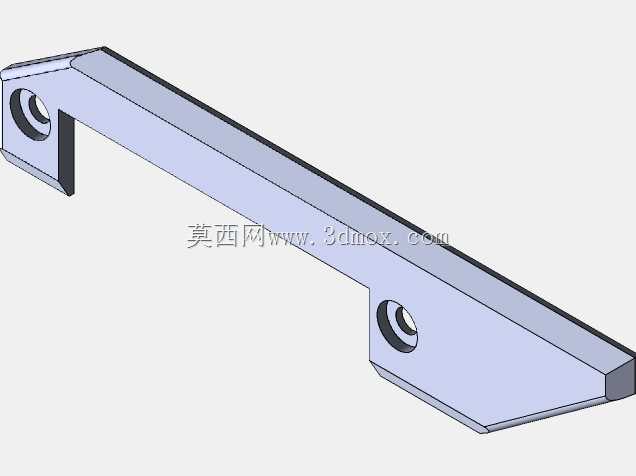

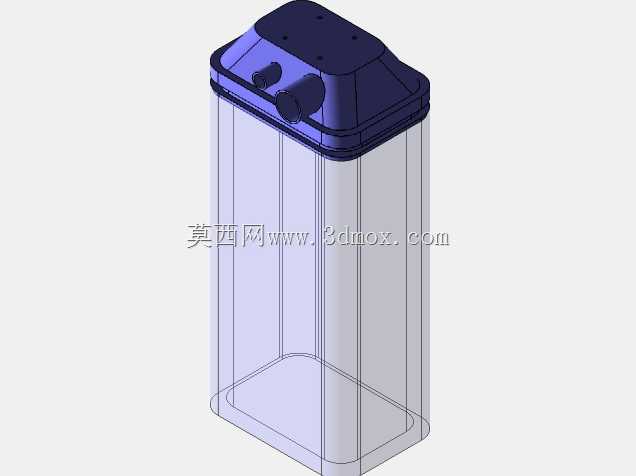

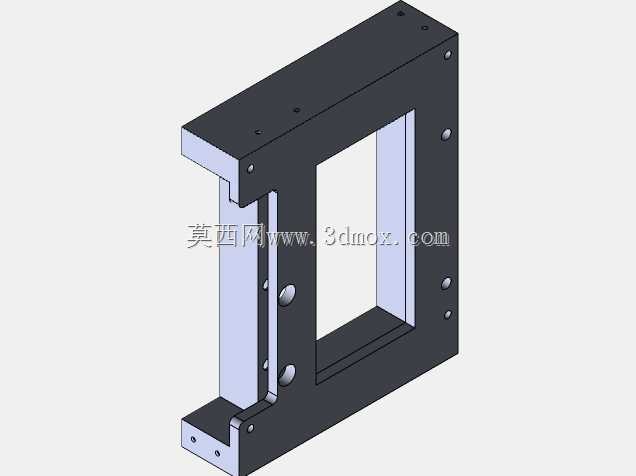

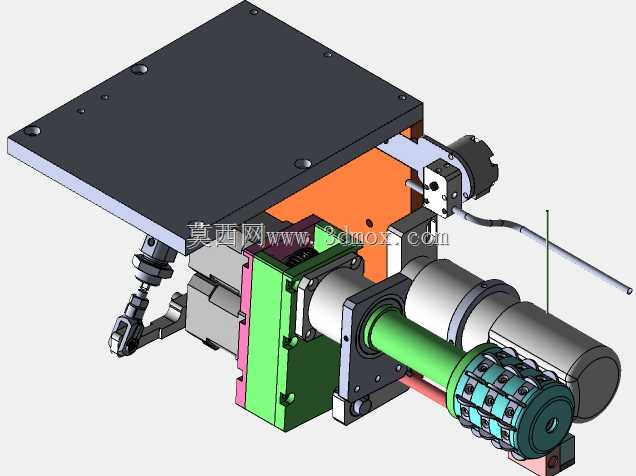

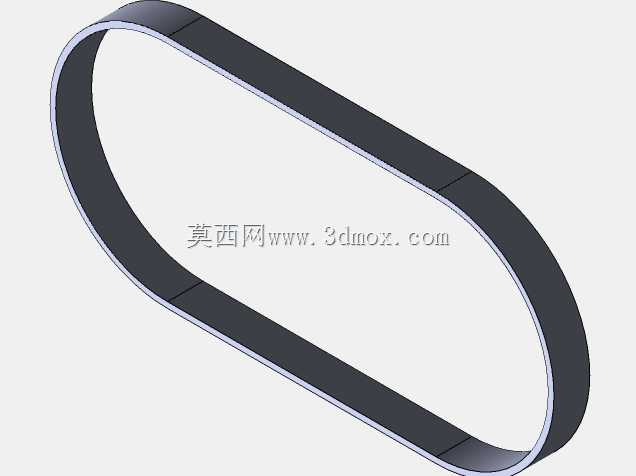

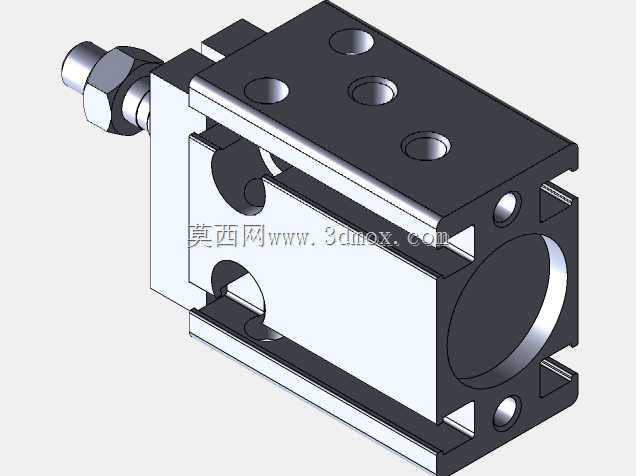

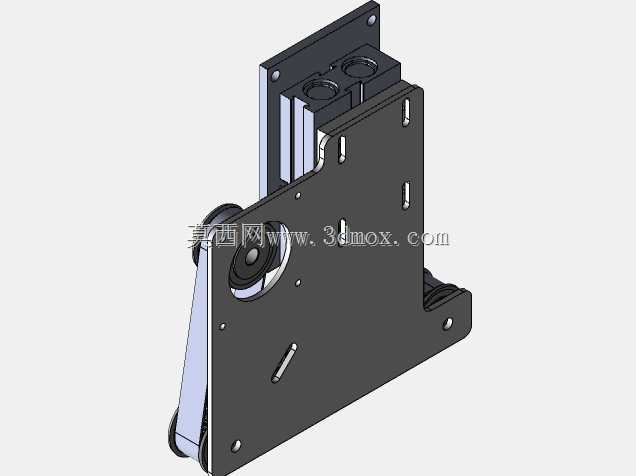

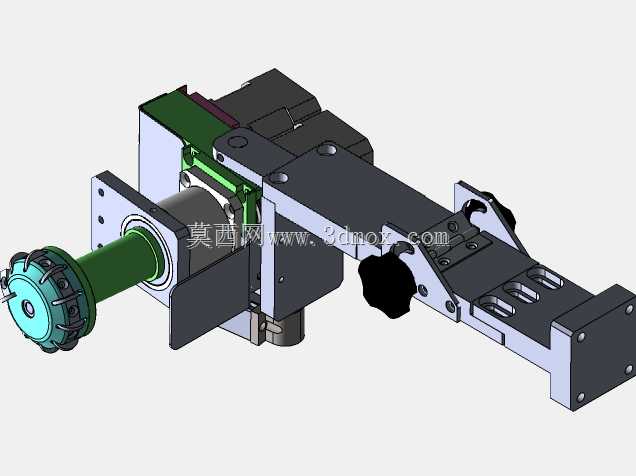

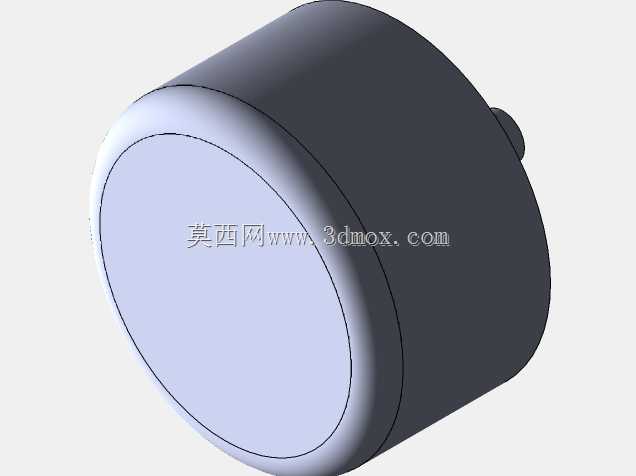

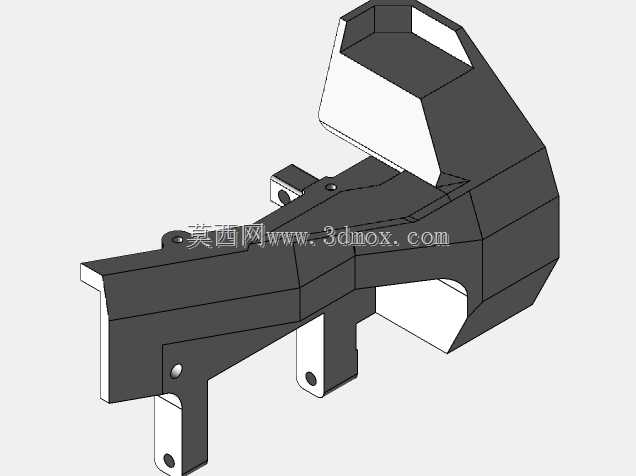

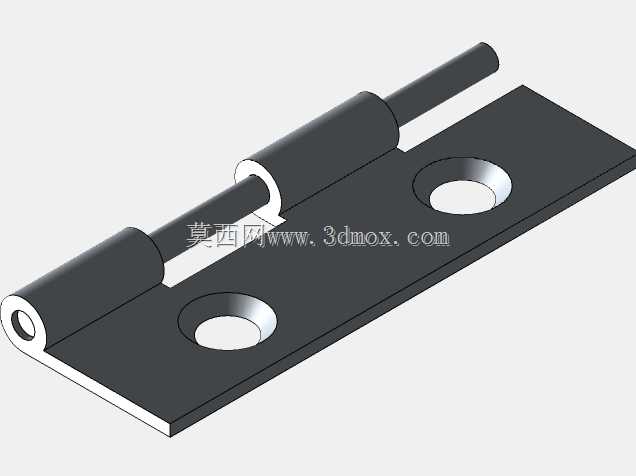

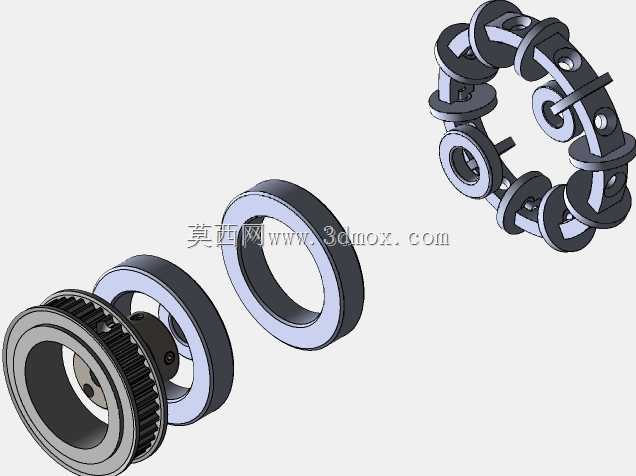

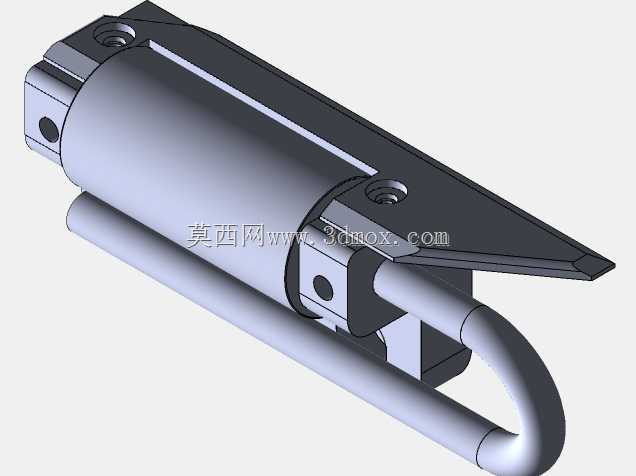

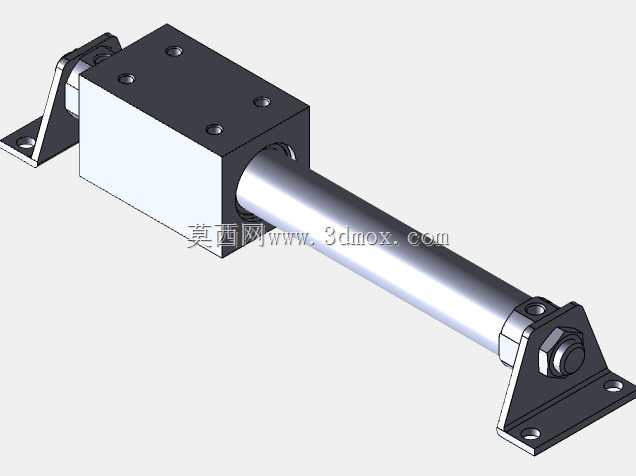

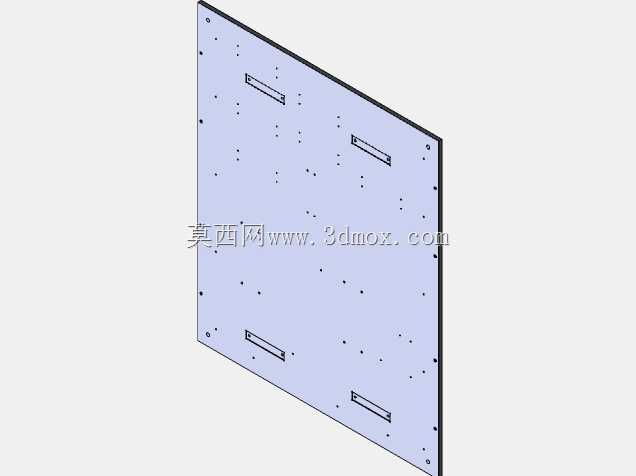

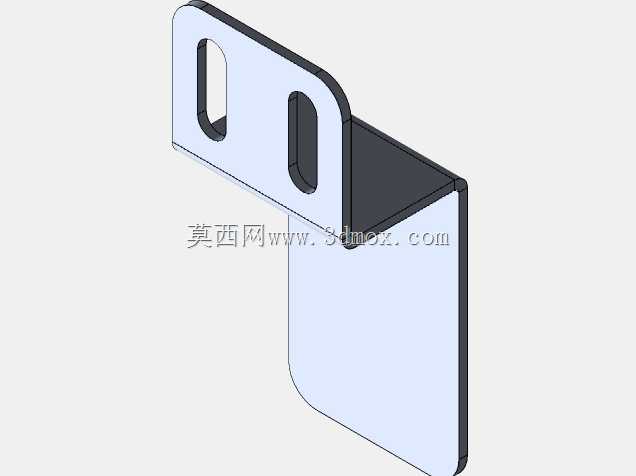

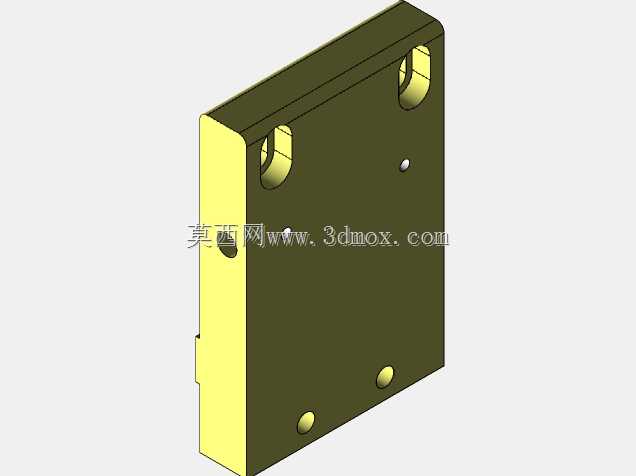

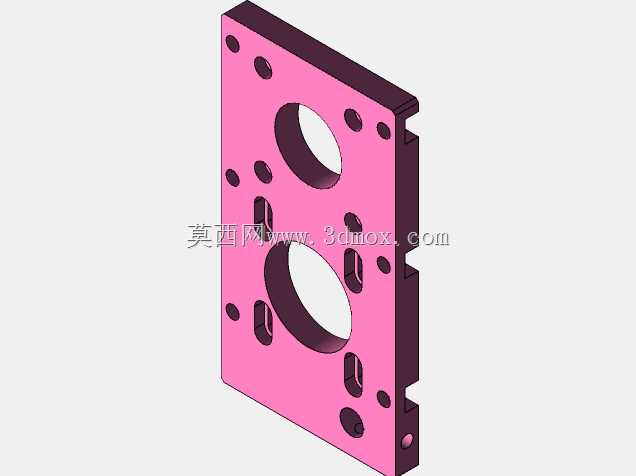

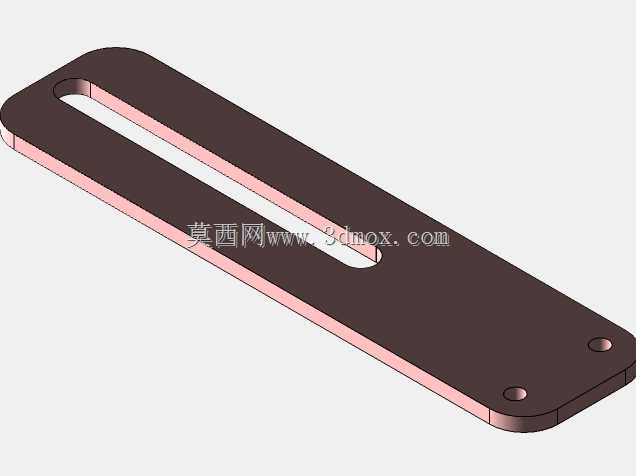

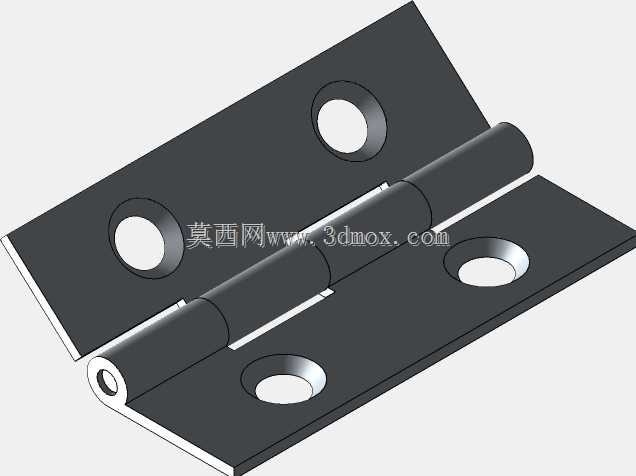

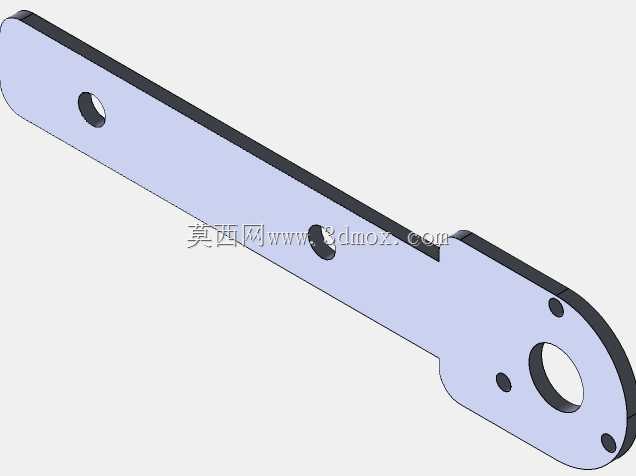

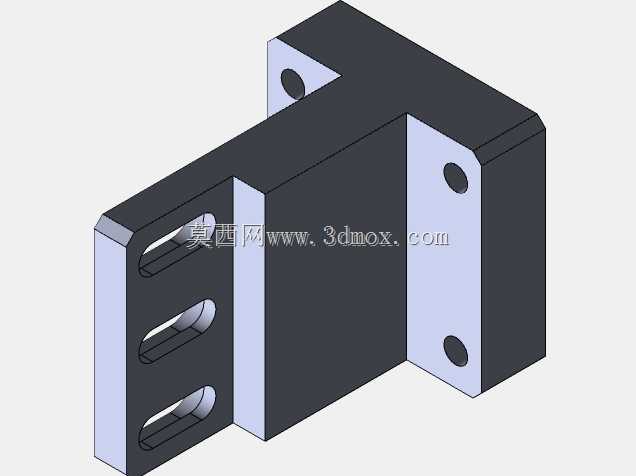

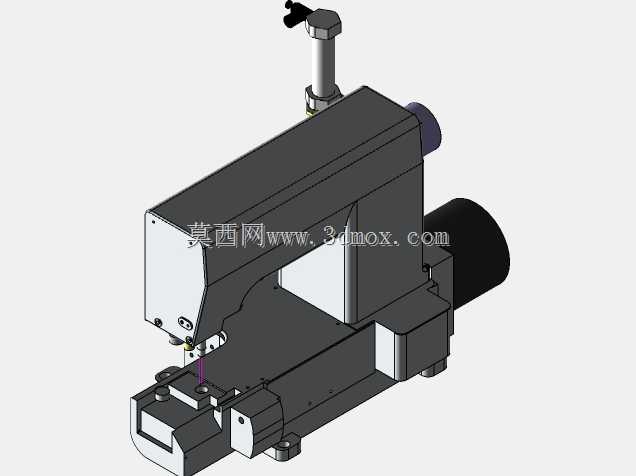

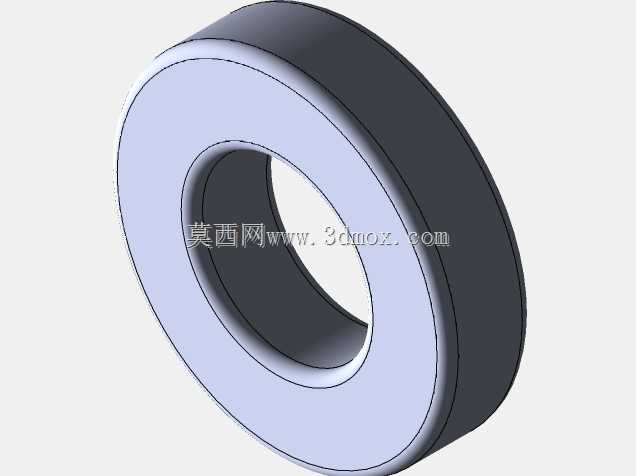

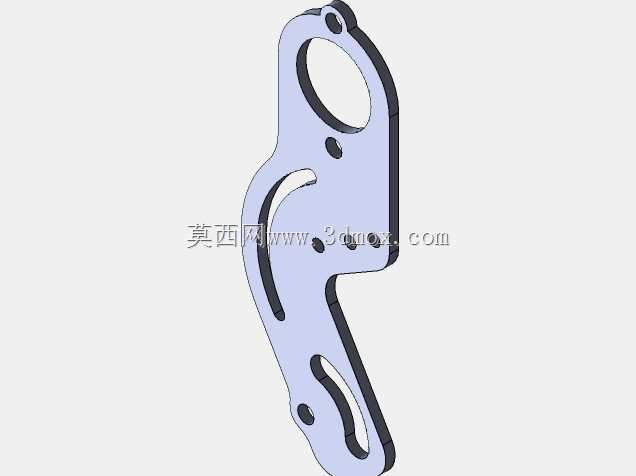

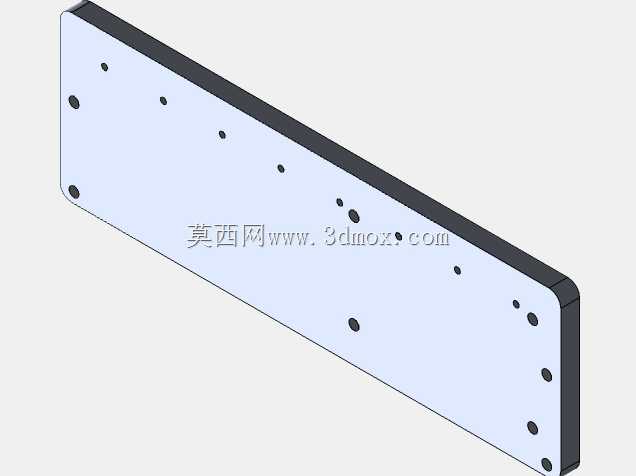

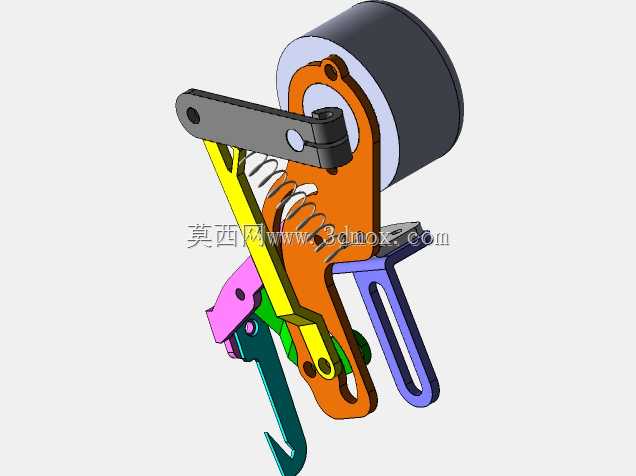

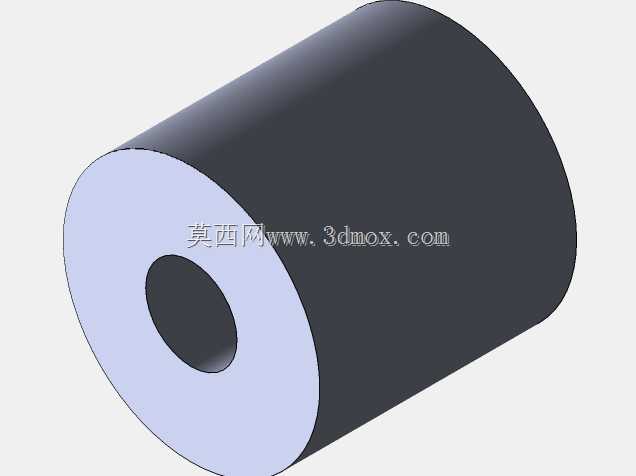

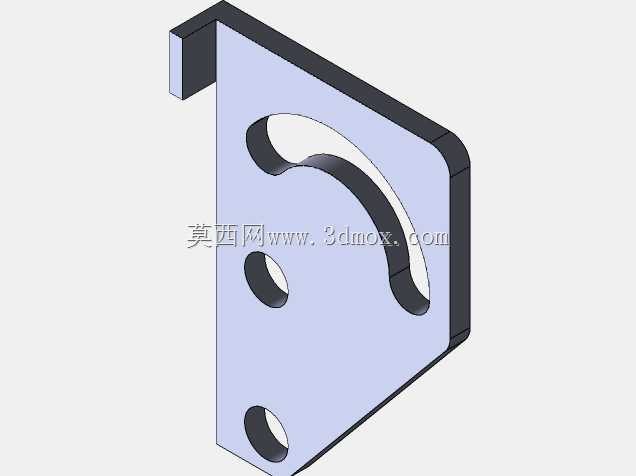

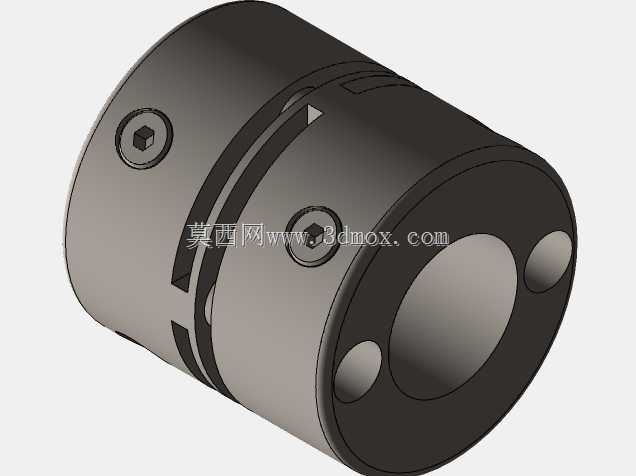

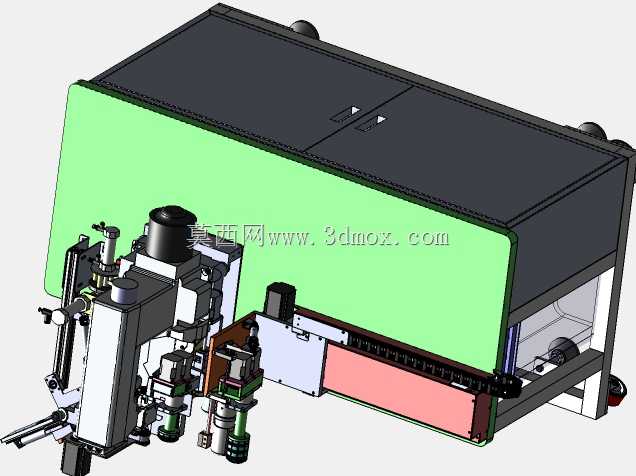

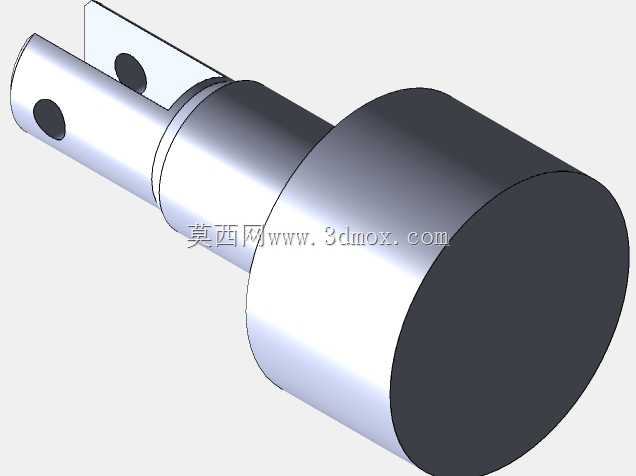

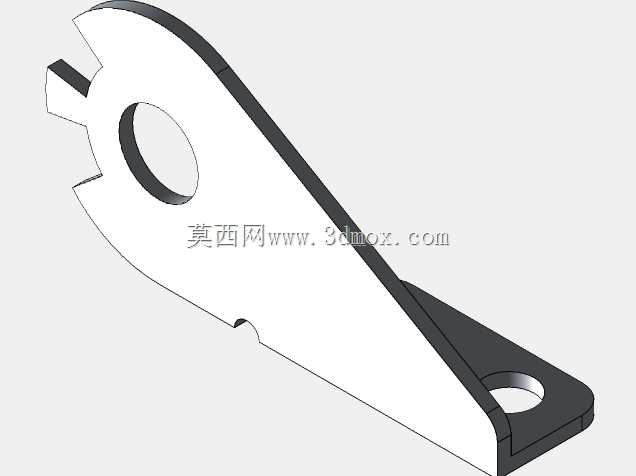

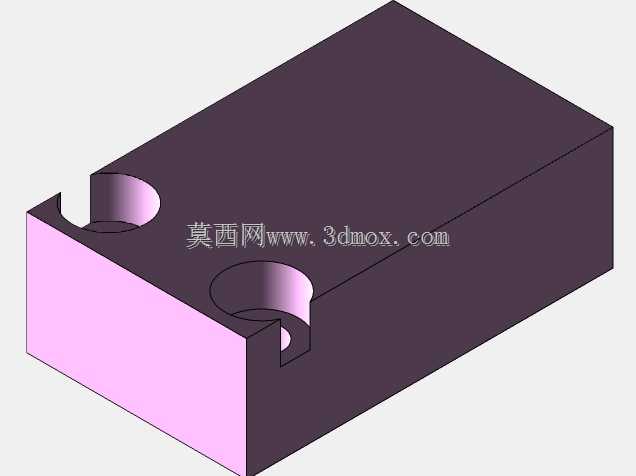

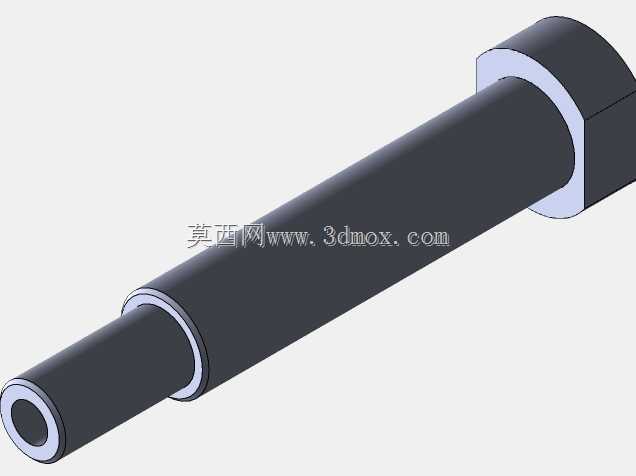

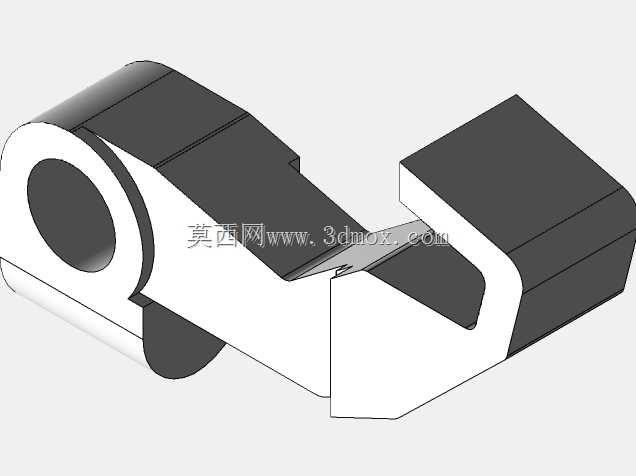

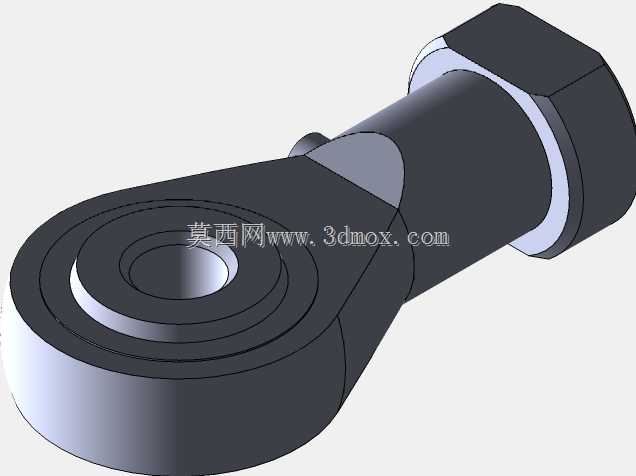

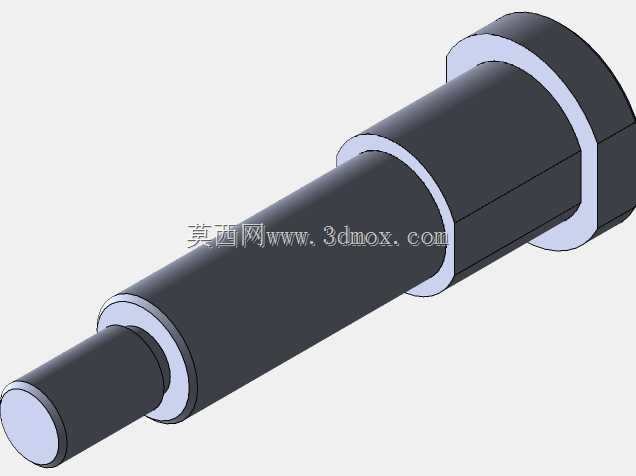

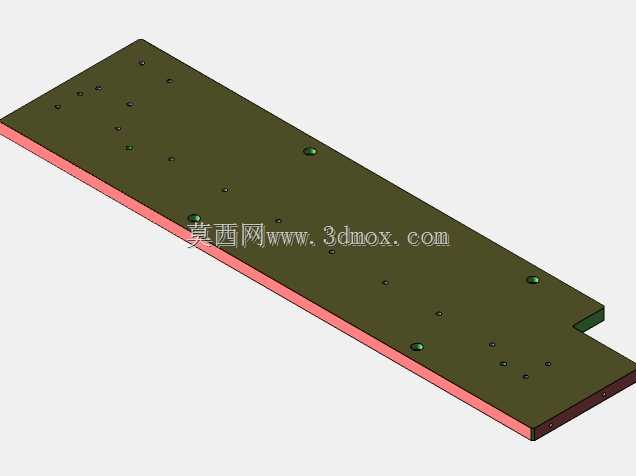

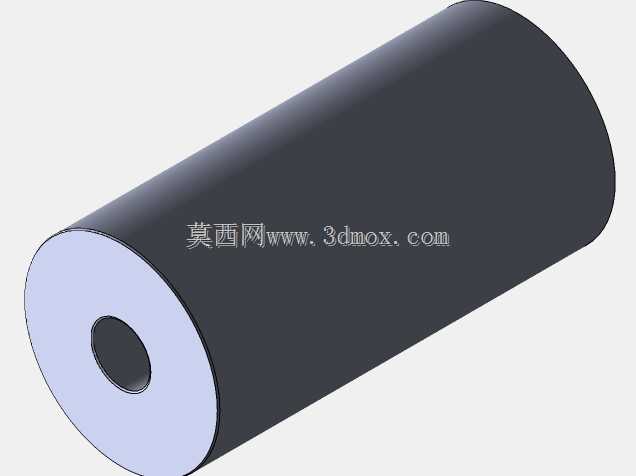

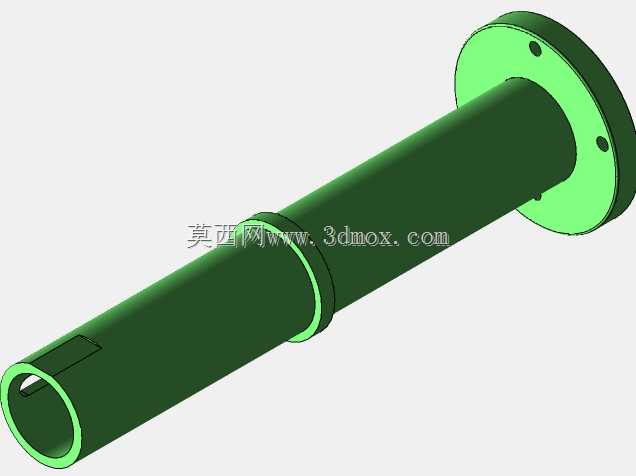

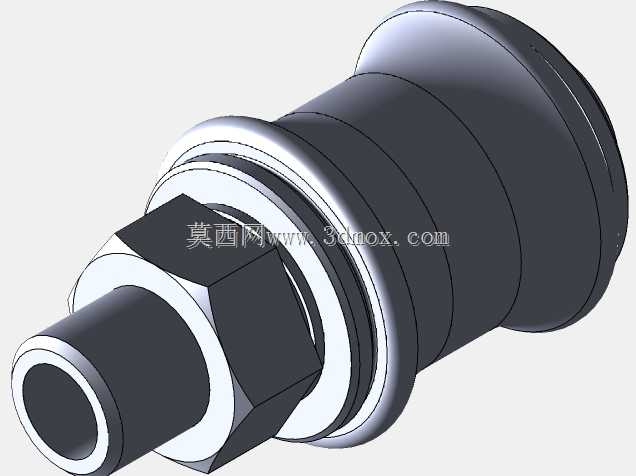

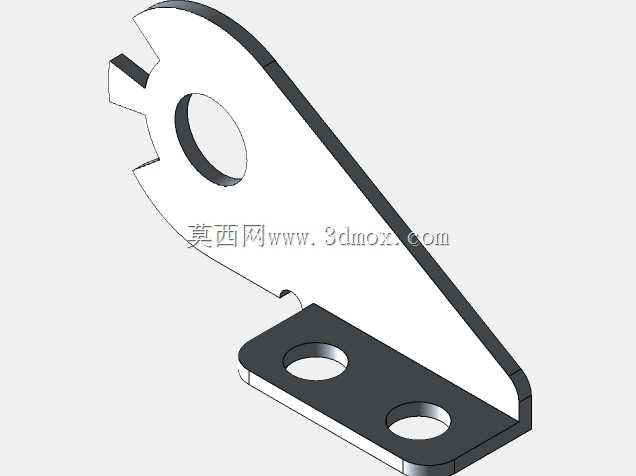

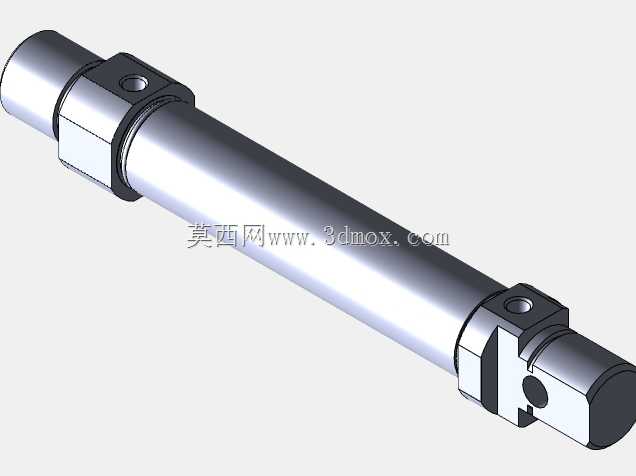

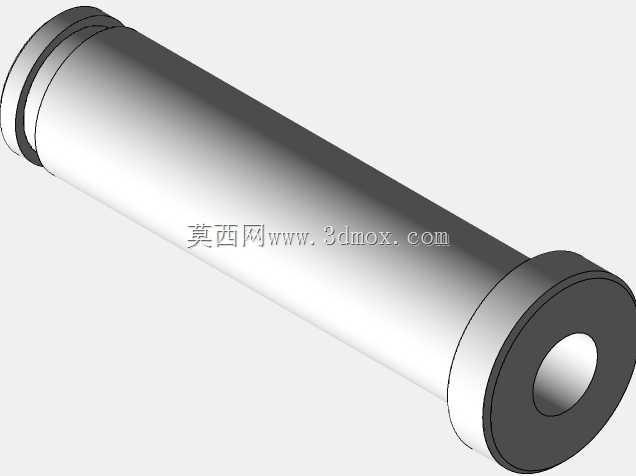

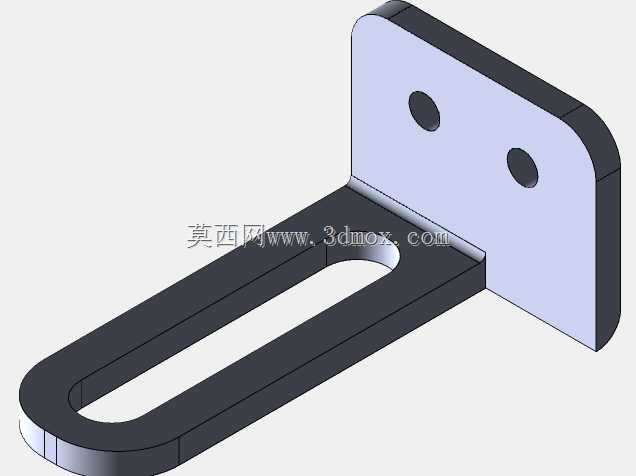

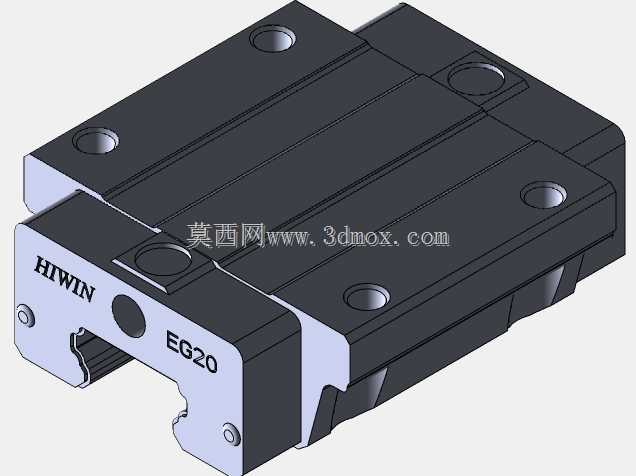

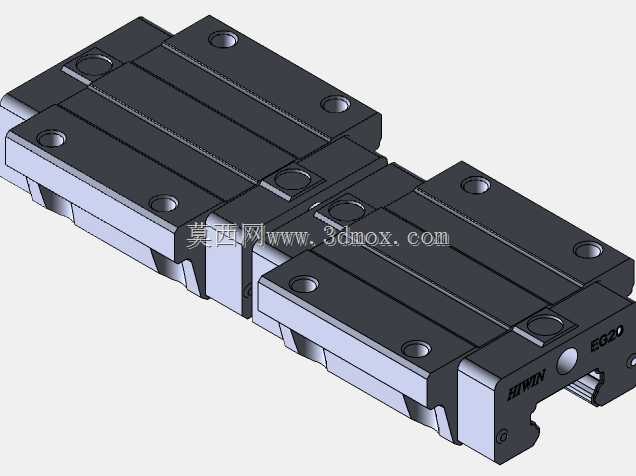

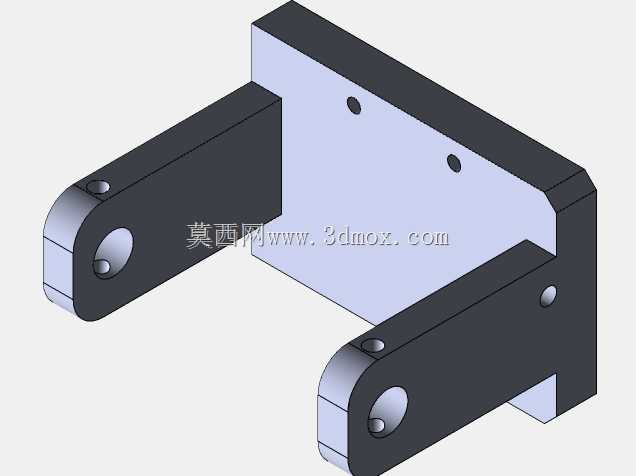

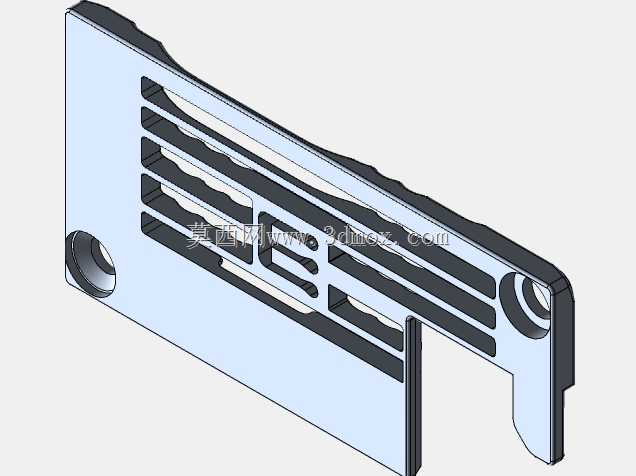

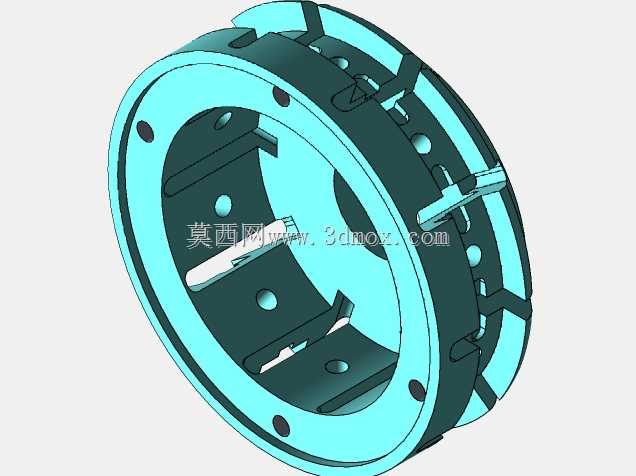

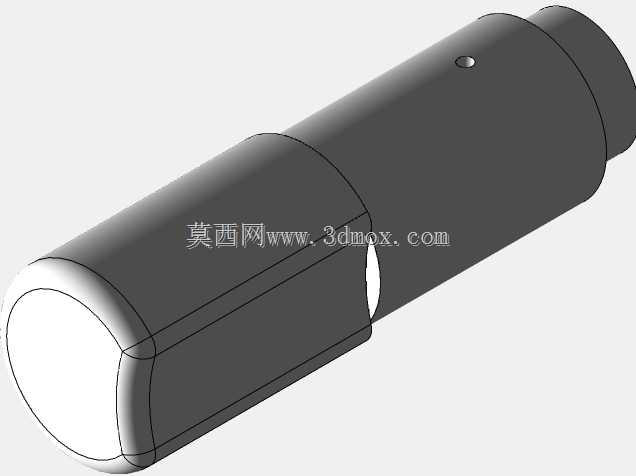

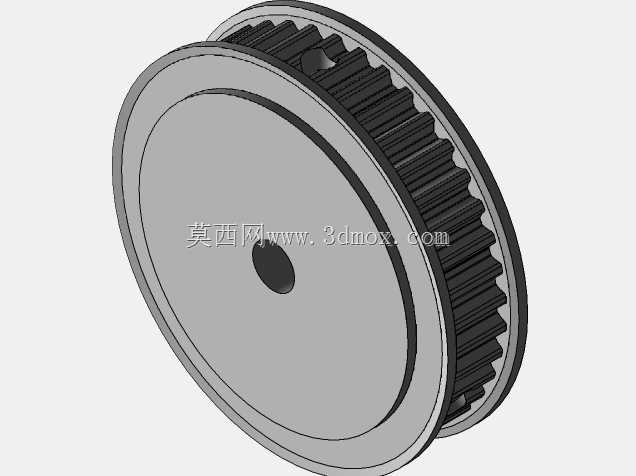

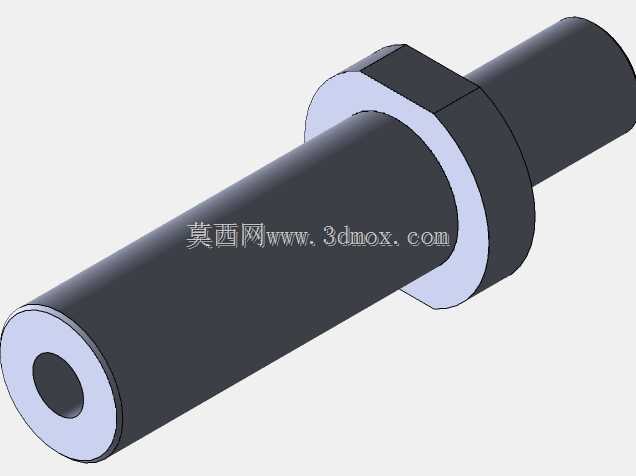

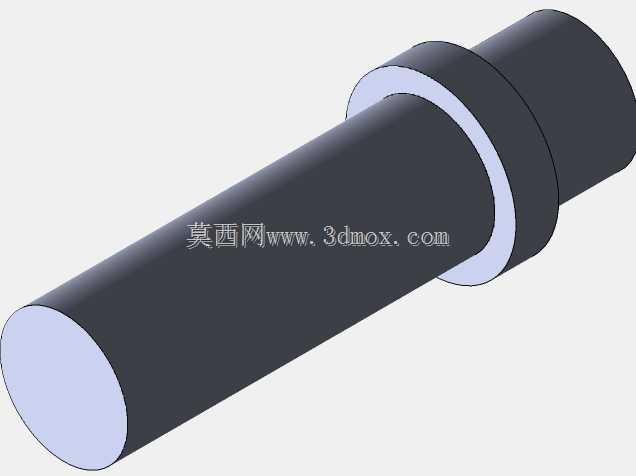

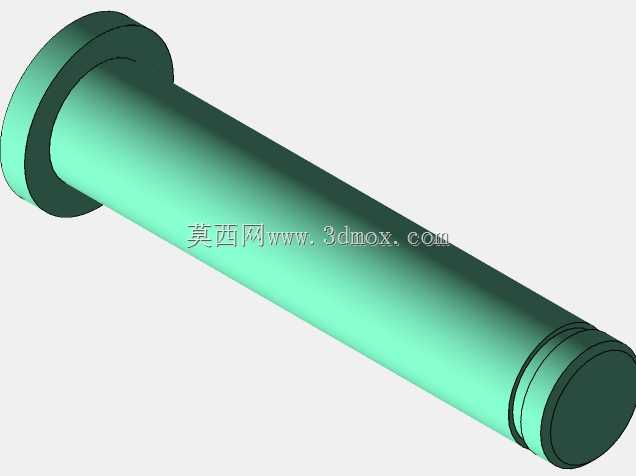

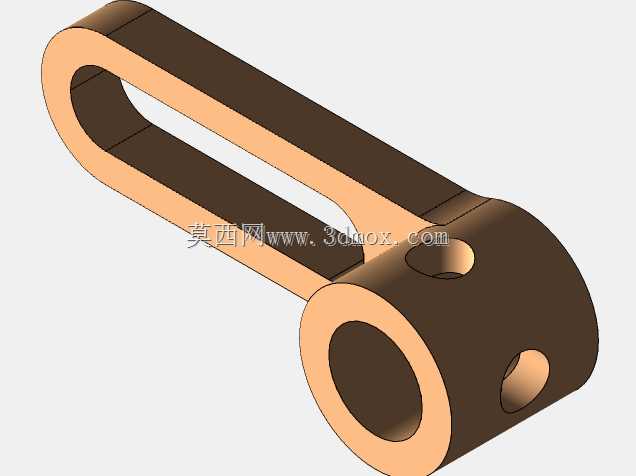

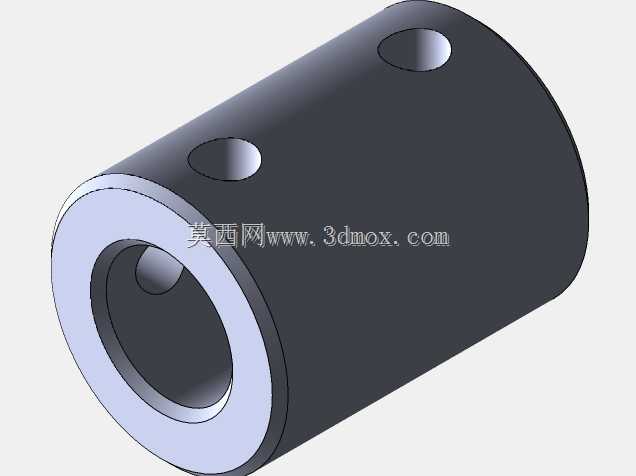

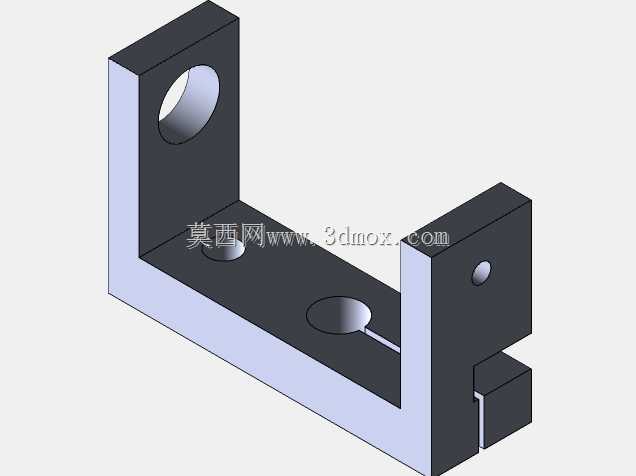

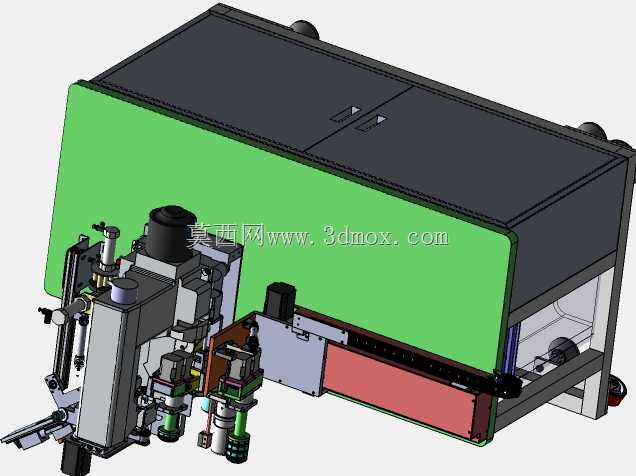

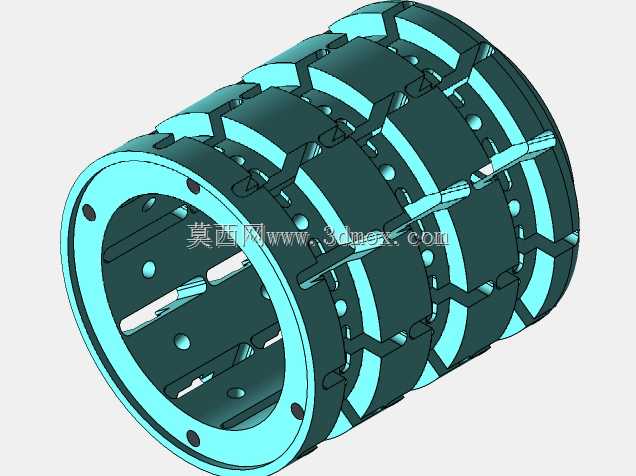

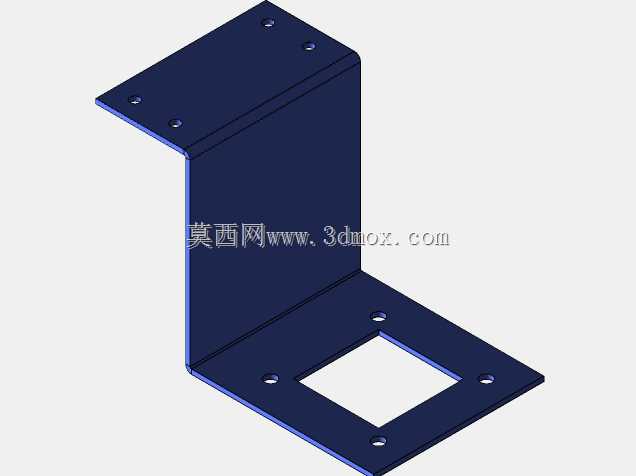

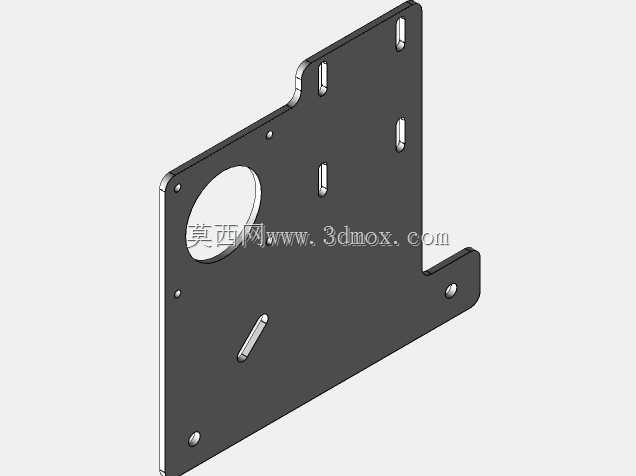

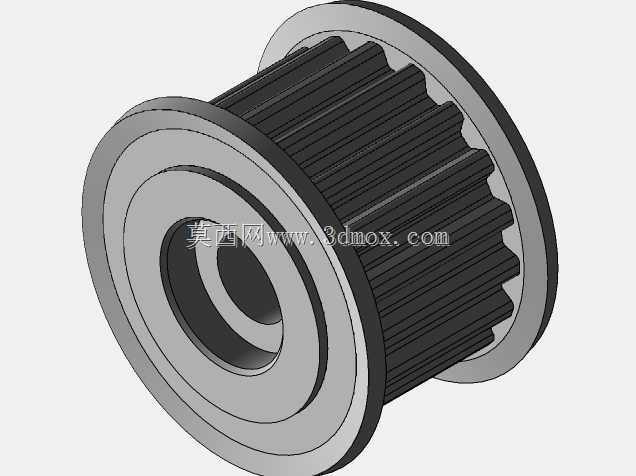

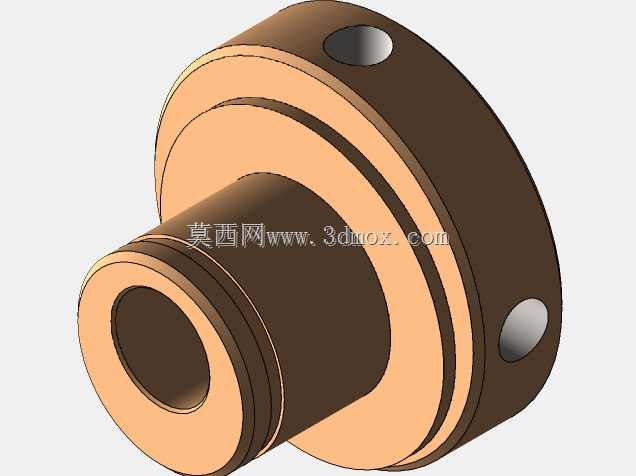

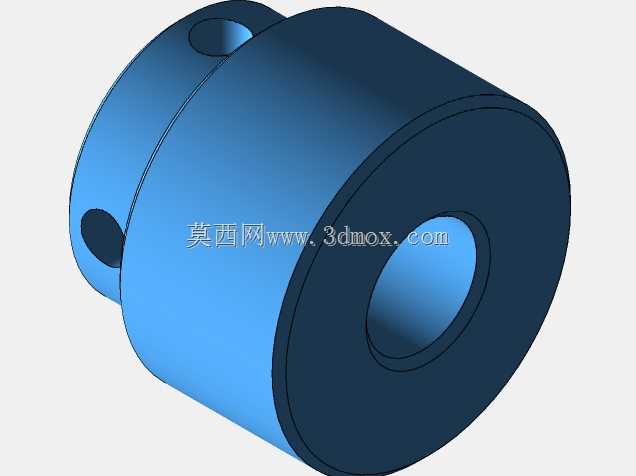

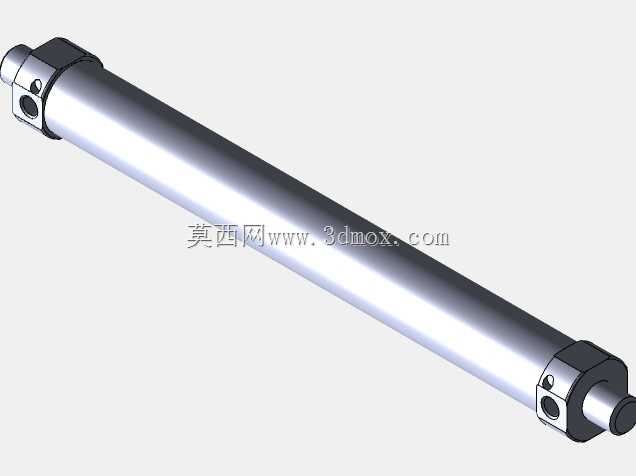

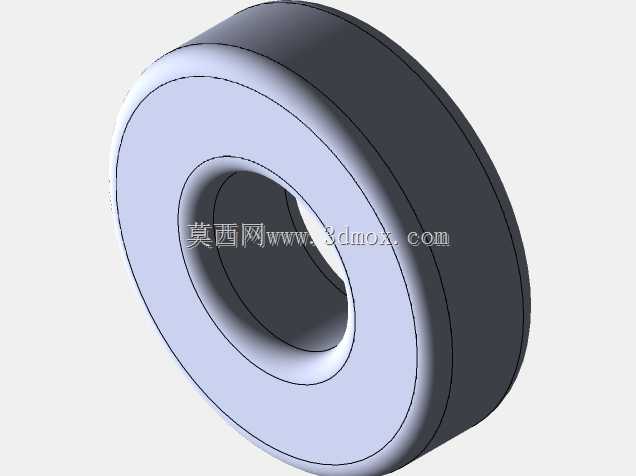

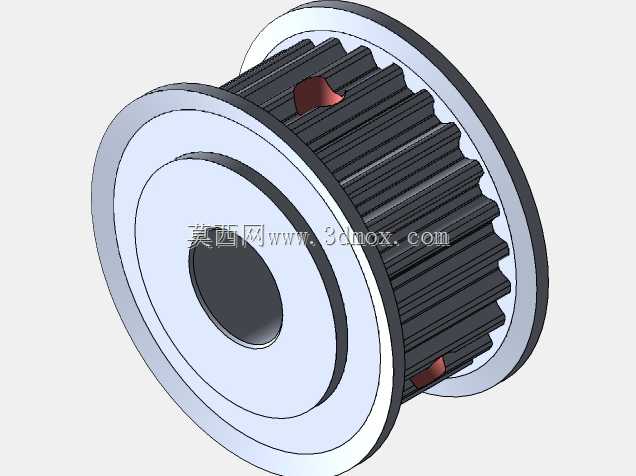

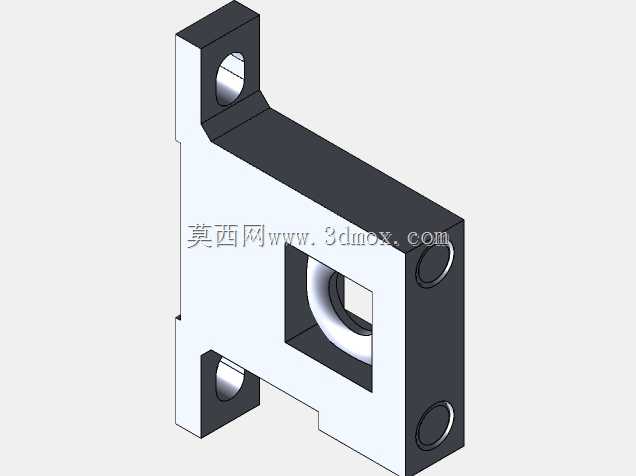

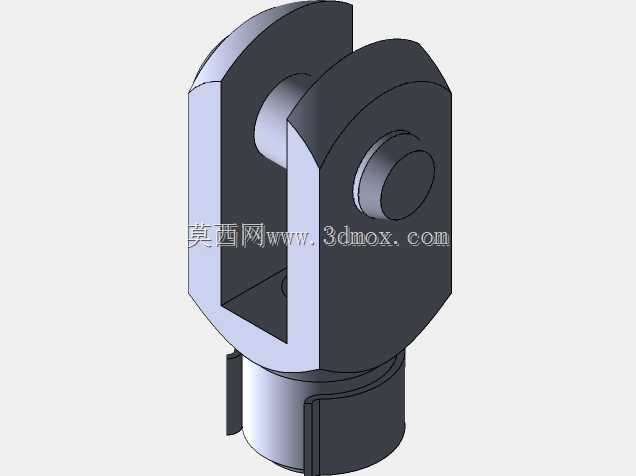

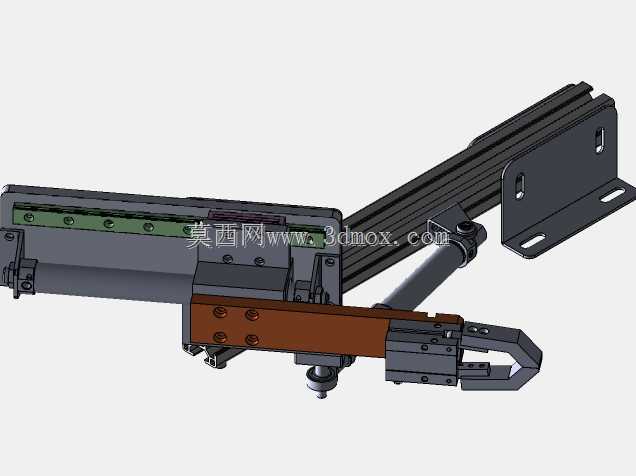

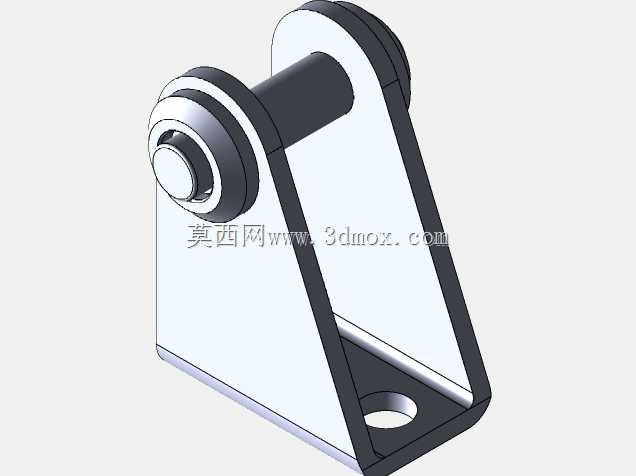

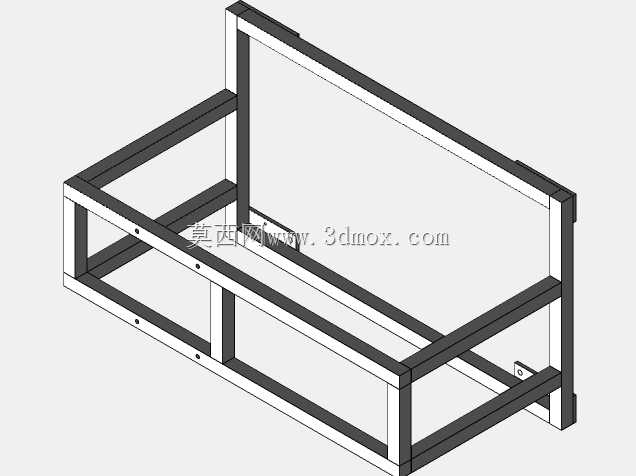

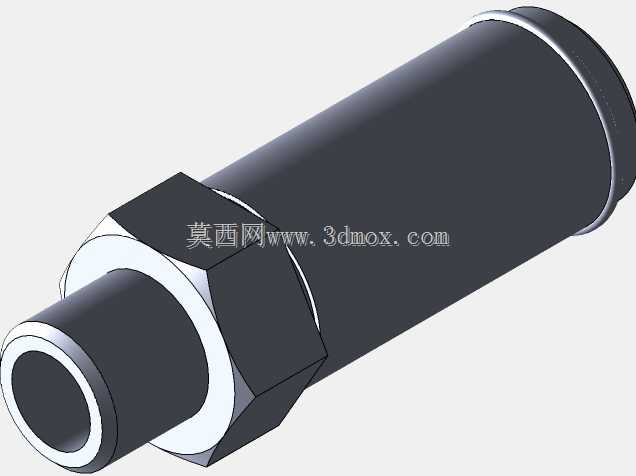

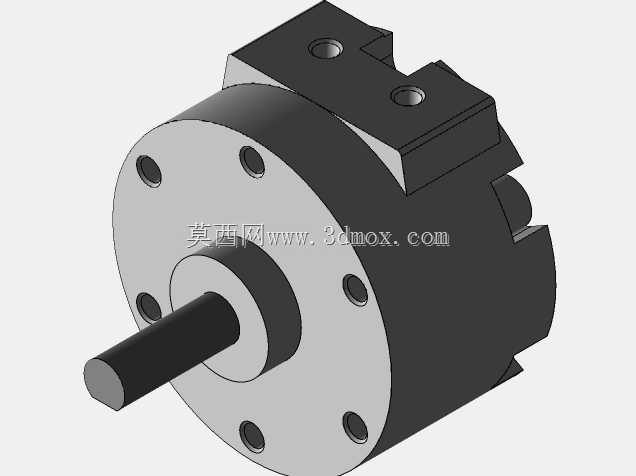

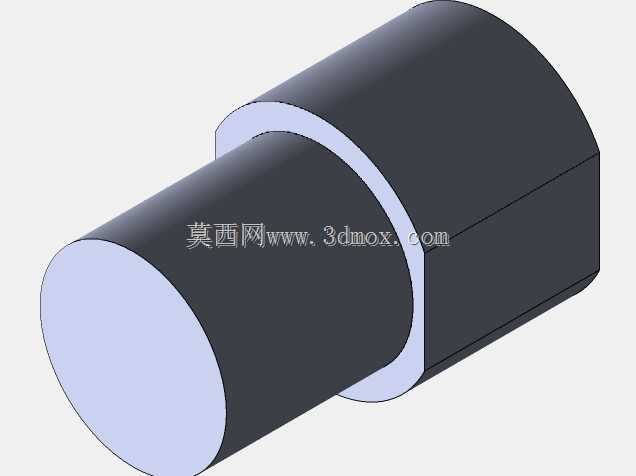

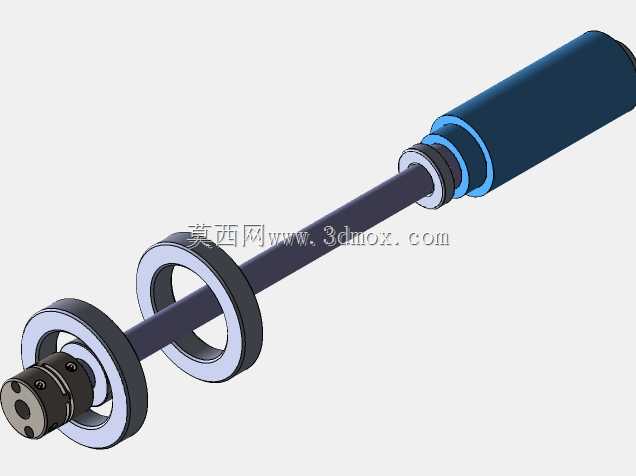

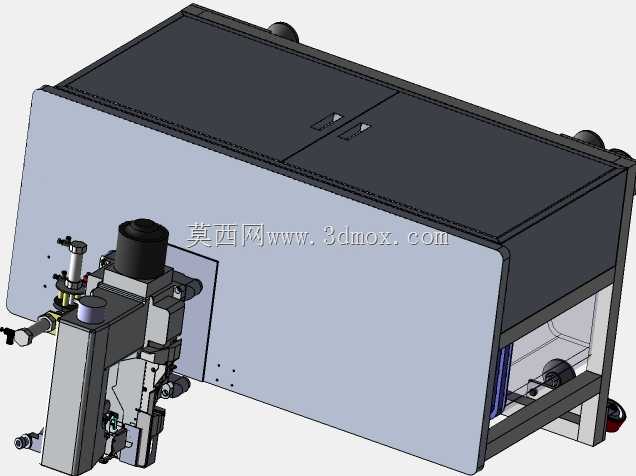

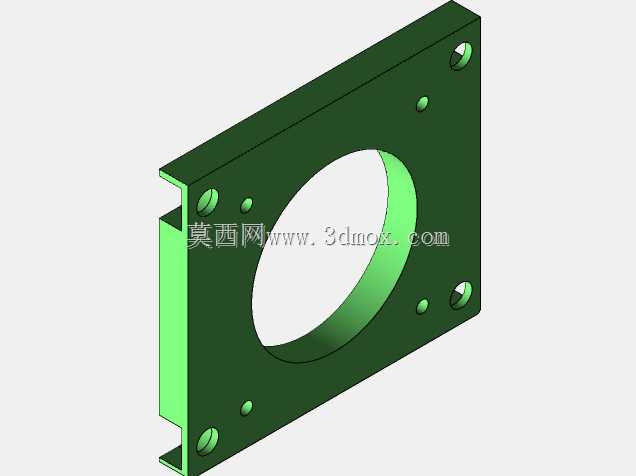

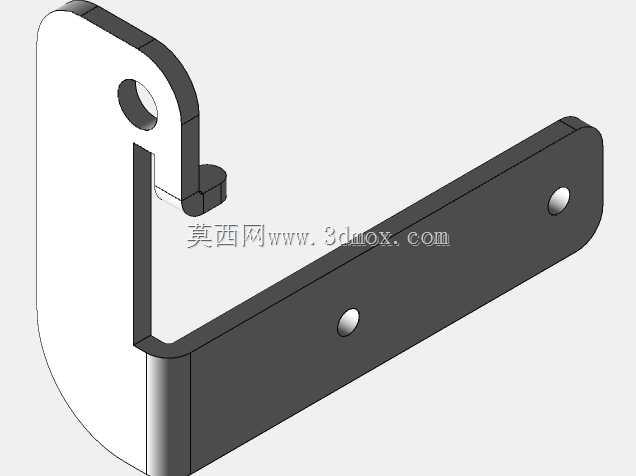

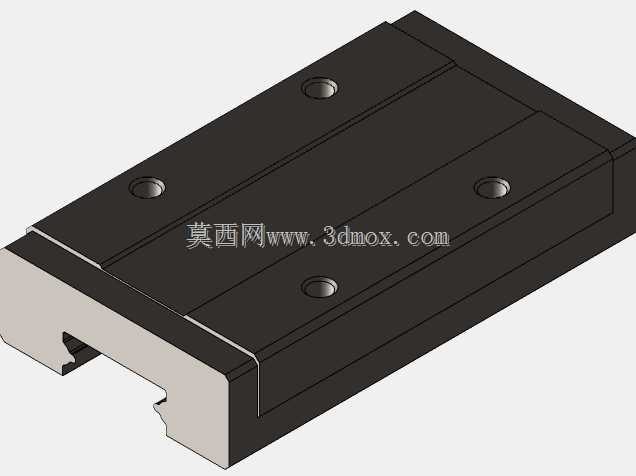

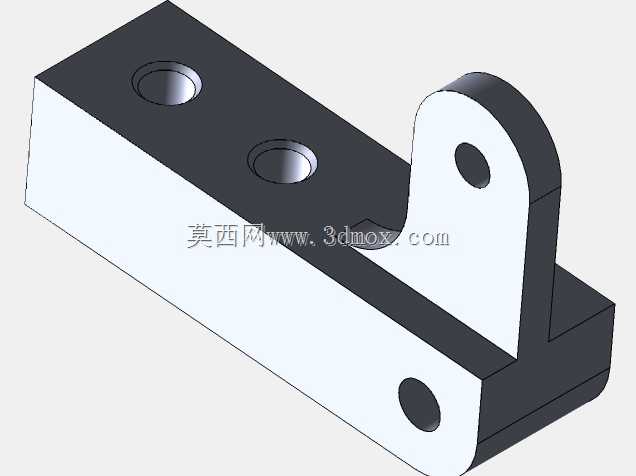

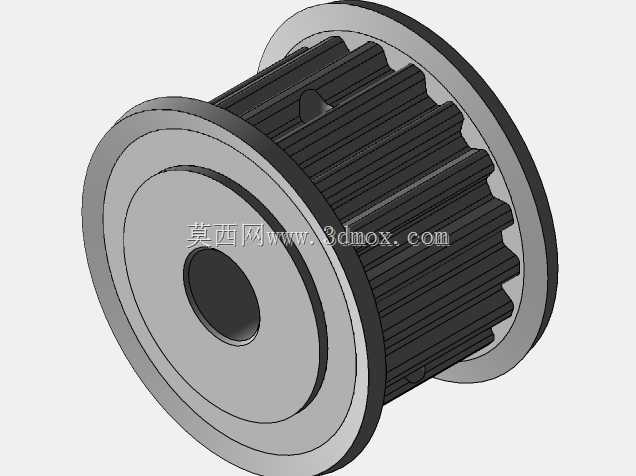

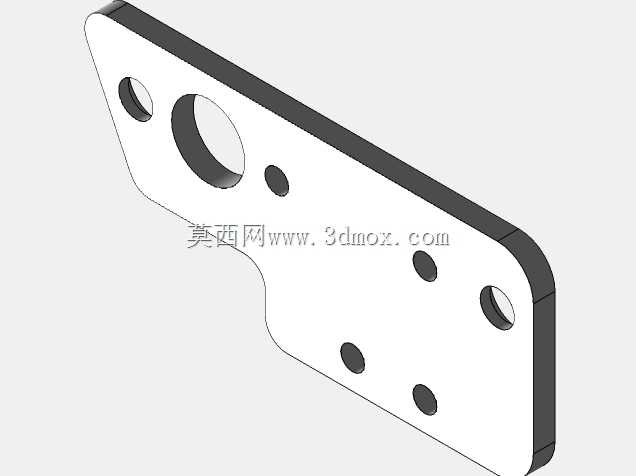

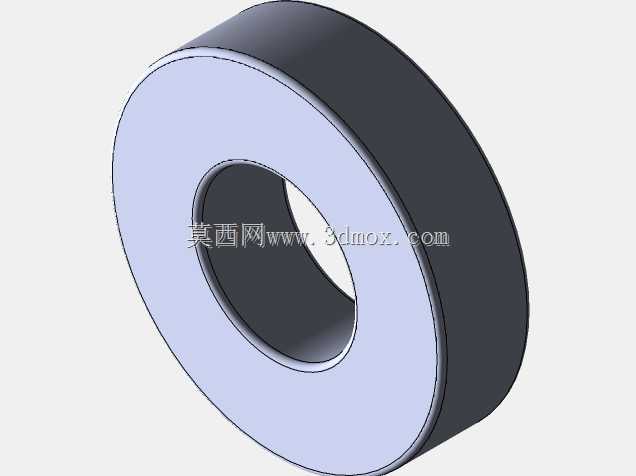

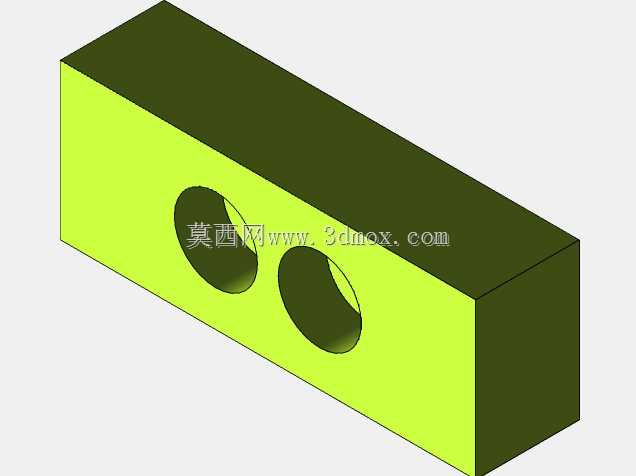

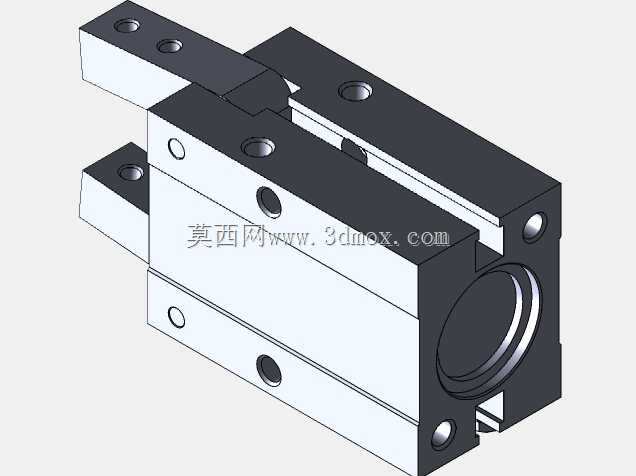

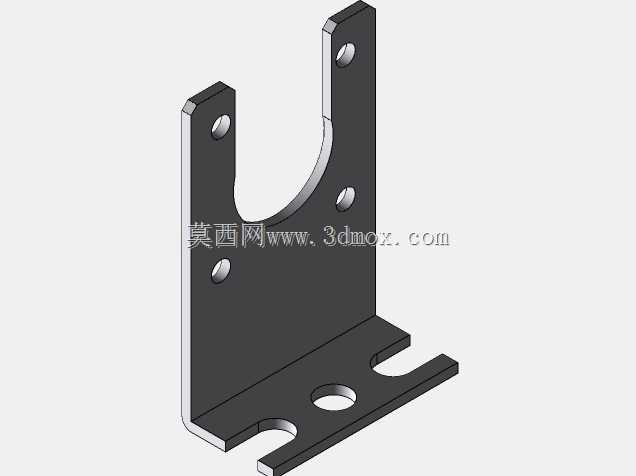

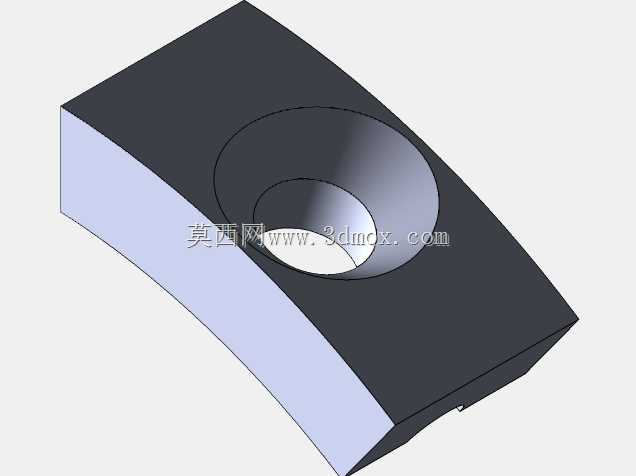

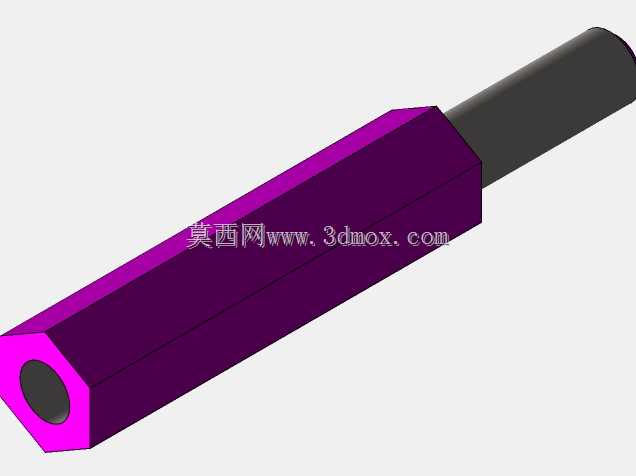

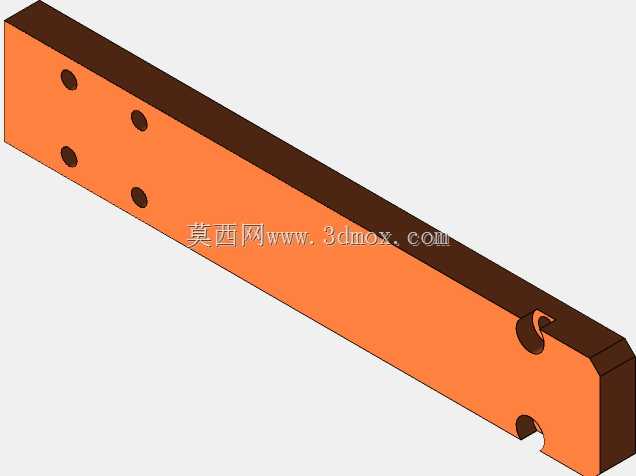

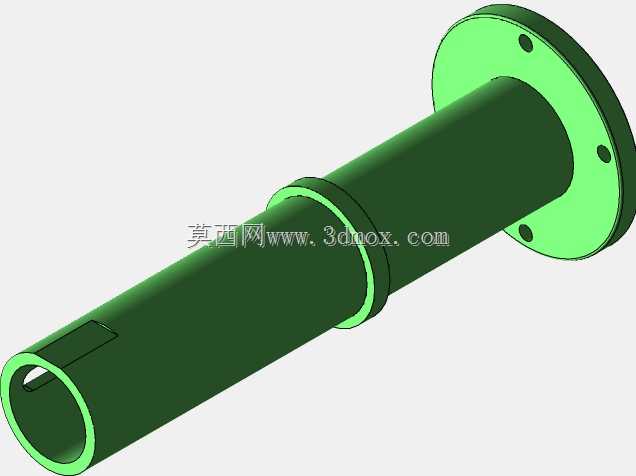

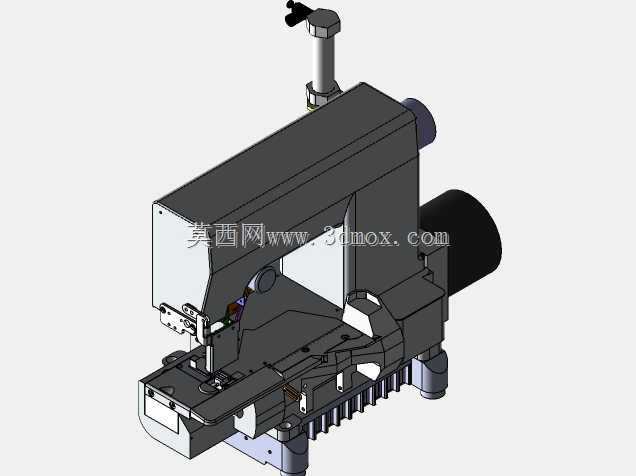

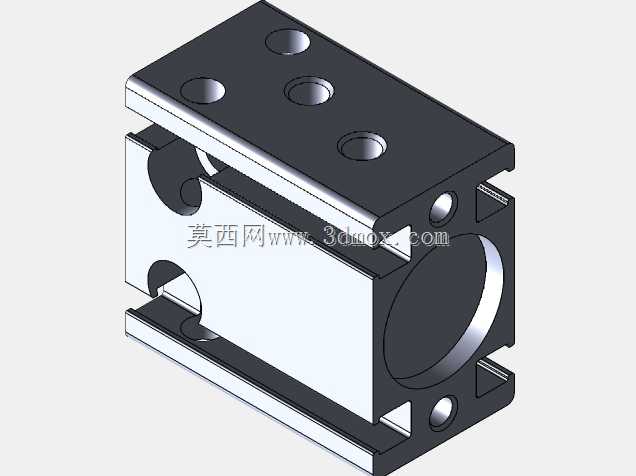

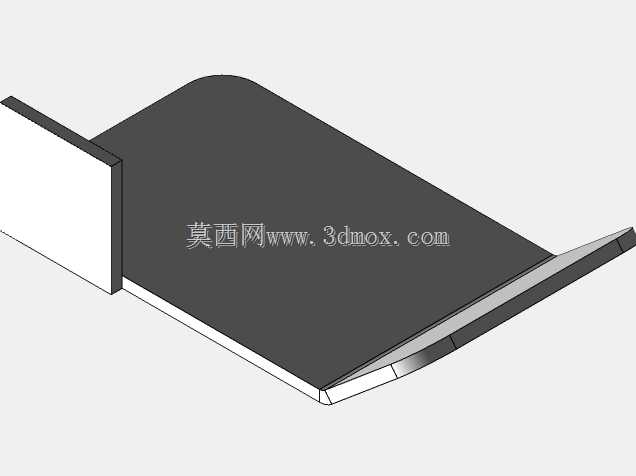

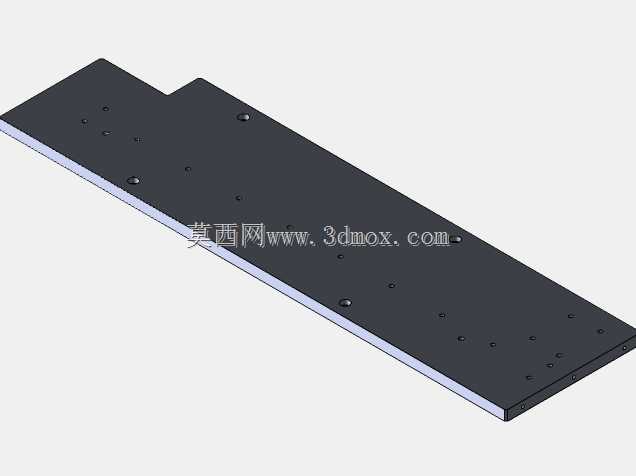

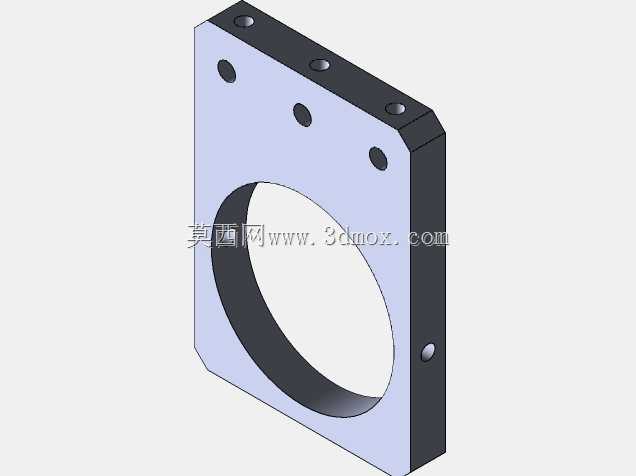

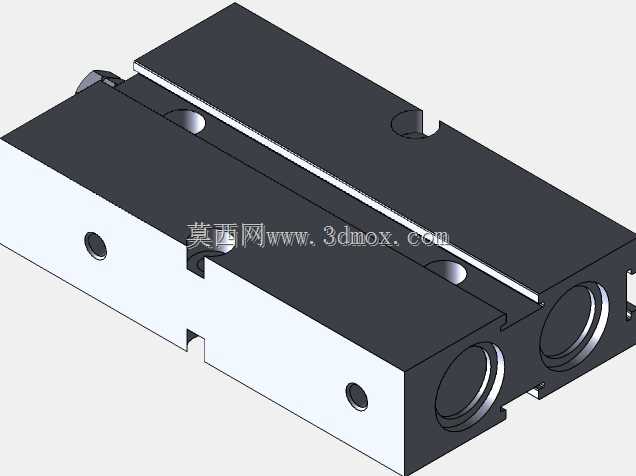

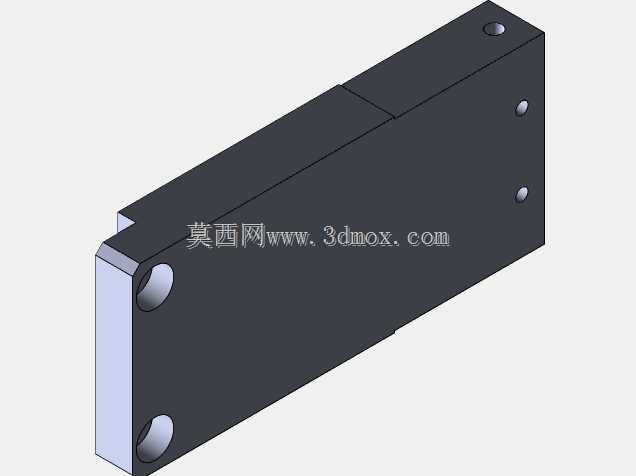

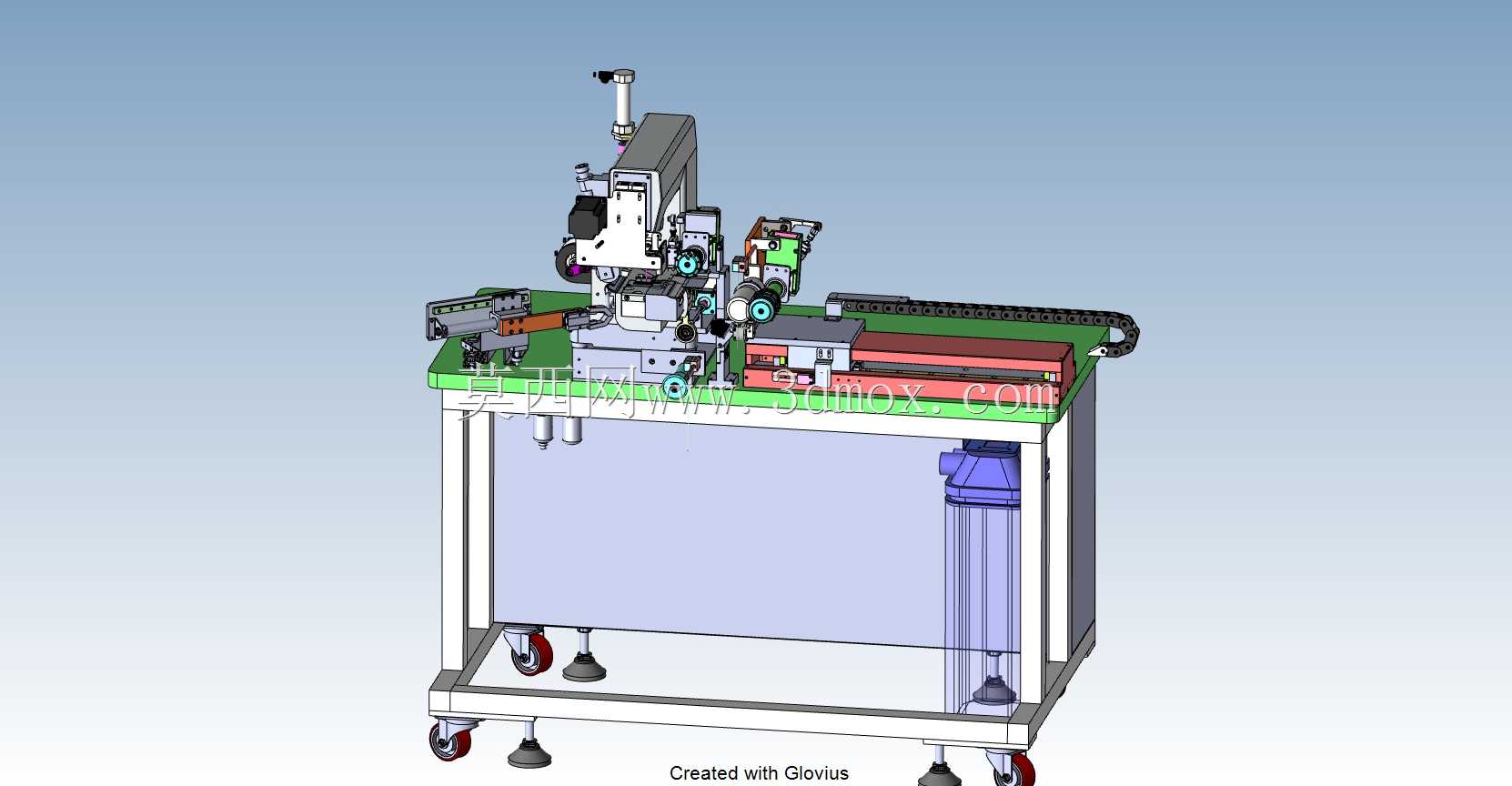

　　在弹性带缝纫加工的生产场景中，这类主轴传动构件是互锁缝纫设备的核心受力部件，直接决定设备缝制作业时的动力传递稳定性与走针精度。日常生产里，弹性带互锁缝纫设备多用于内衣、运动服饰的松紧带缝合工序，作业过程中主轴需要持续承受交变扭矩载荷，同时要配合互锁机构完成针距的精准控制，避免缝制作业中出现跳针、线迹错位的问题。从结构设计来看，该构件采用阶梯轴的经典布局，轴端设置的径向通孔用于穿装定位销，实现与前端送料曲柄的刚性连接，确保动力输入时无传动间隙；中段的轴肩结构是核心的定位基准，分别对应轴承安装位、传动轮安装位与互锁凸轮的配合面，不同轴段的直径差经过受力核算，既满足装配时的零件限位需求，也避免轴径突变带来的应力集中问题。

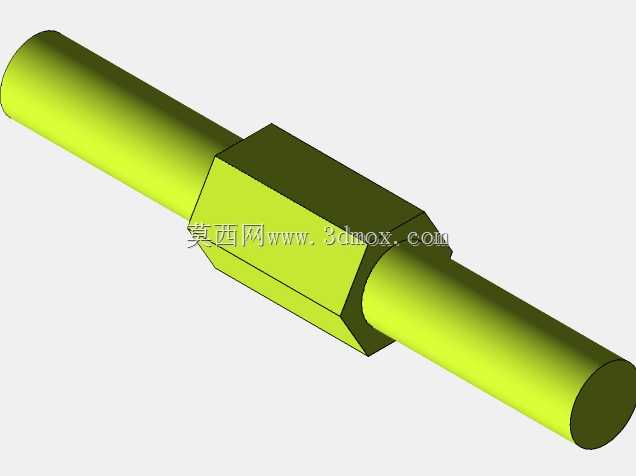

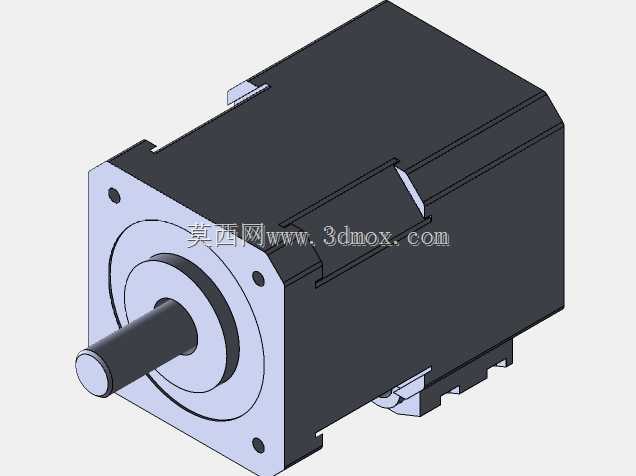

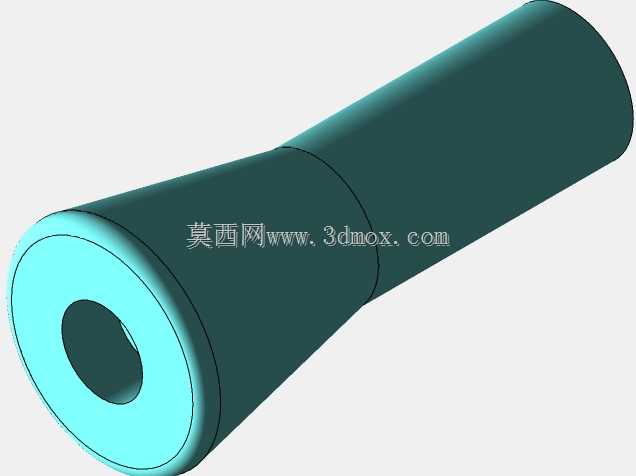

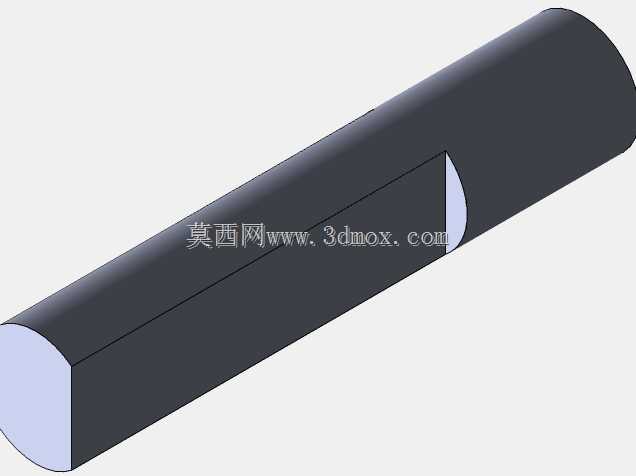

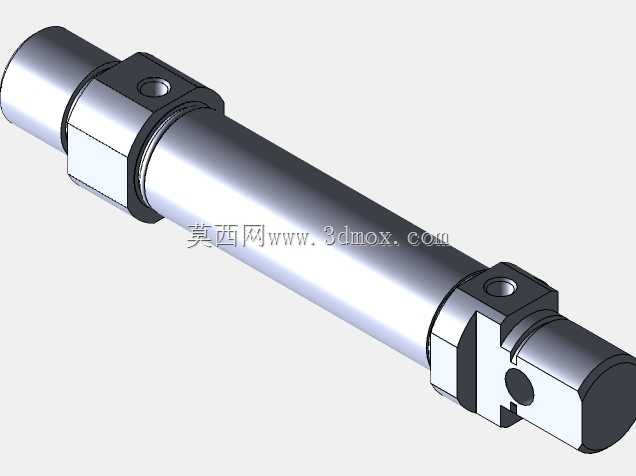

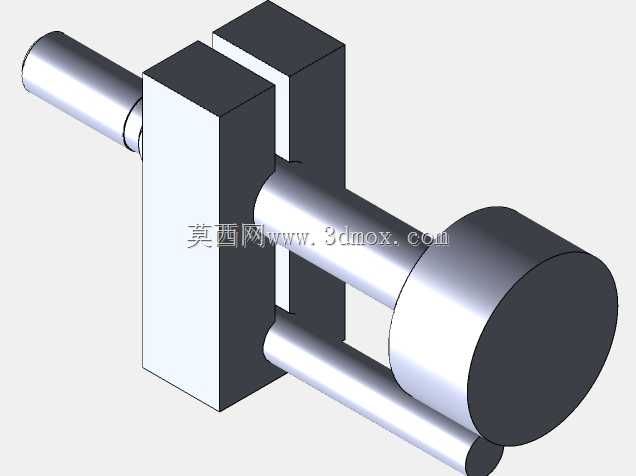

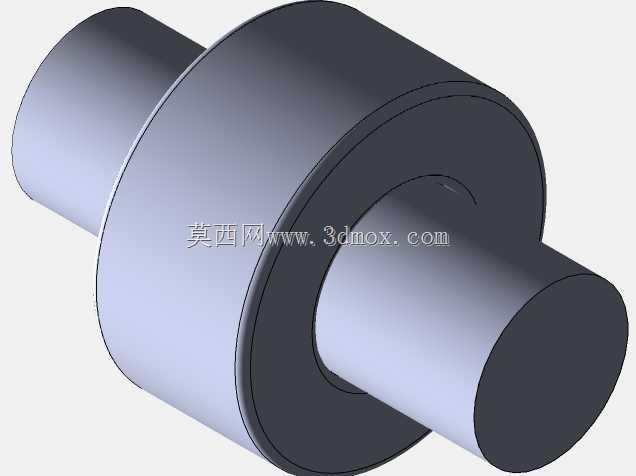

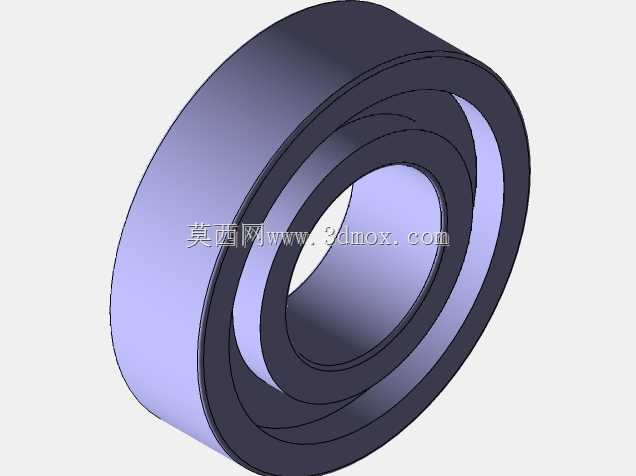

　　大直径的轴段部分是构件的配重与扭矩缓冲段，在设备高速启停时，该段的转动惯量可以抵消部分传动冲击，让针杆的往复运动更平顺，不会因为瞬时载荷波动出现缝迹松紧不一的情况。安装边界方面，轴端的扁位结构与机架上的导向槽配合，限制轴的轴向窜动，径向通孔的位置公差控制在0.02mm以内，保证与曲柄连接后，送料牙的行程误差控制在缝制作业允许的范围内；轴承安装位的表面粗糙度要求达到Ra0.8，配合过盈量控制在0.01-0.03mm之间，既保证轴承内圈与轴的同步转动，也避免过盈量过大导致轴承预紧力超标、运转温升过高的问题。设计过程中需要重点考虑不同轴段的同轴度要求，所有回转面的同轴度公差需要控制在0.015mm以内，否则高速运转时会出现轴系跳动，

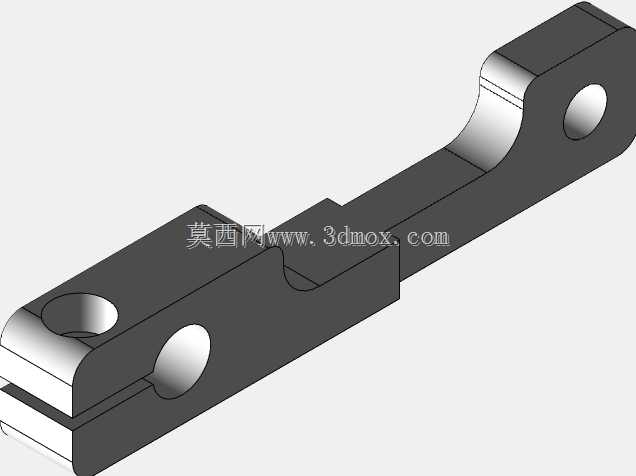

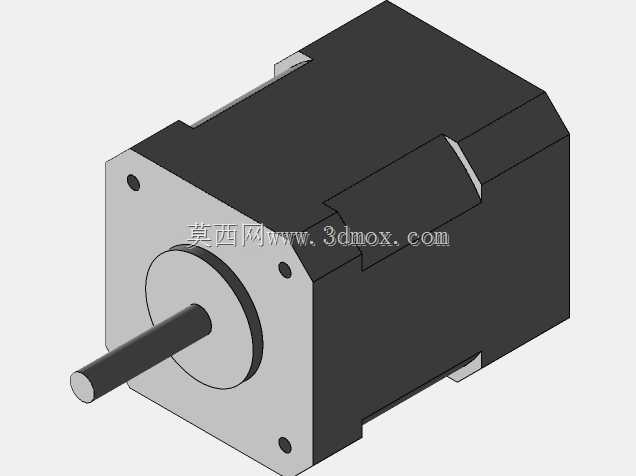

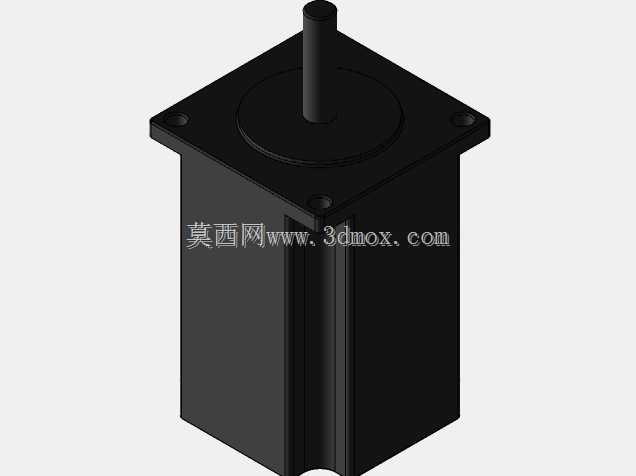

　　直接导致缝针偏移、断针等生产故障。另外，轴上的两个径向销孔分别对应不同的传动连接点，靠近轴端的销孔连接送料机构，靠近大直径段的销孔连接互锁机构的触发摆杆，两个销孔的相位角经过反复校核，确保送料动作与互锁针的动作完全同步，实现弹性带缝合时的互锁线迹成型，不会出现线迹脱散的问题。在实际设备维护中，这类轴件属于易损耗的核心传动件，长期运转后轴颈位置会出现磨损，建模时对各配合面的尺寸公差做了明确标注，方便后续备件加工时直接参照尺寸生产，不需要反复测绘实物。同时，大直径轴段的端面设置有中心孔，既方便加工时的顶尖定位，也可以在后期检修时作为同轴度检测的基准，降低现场维护的检测难度。从受力角度分析，该轴在作业时主要承受扭矩与少量的弯曲载荷，所以轴径的梯度变化按照等强度原则设计，在满足载荷要求的前提下尽可能控制构件重量，降低转动惯量带来的能耗损失，适配中小功率的缝纫设备驱动电机，不会出现动力匹配过剩的问题。
