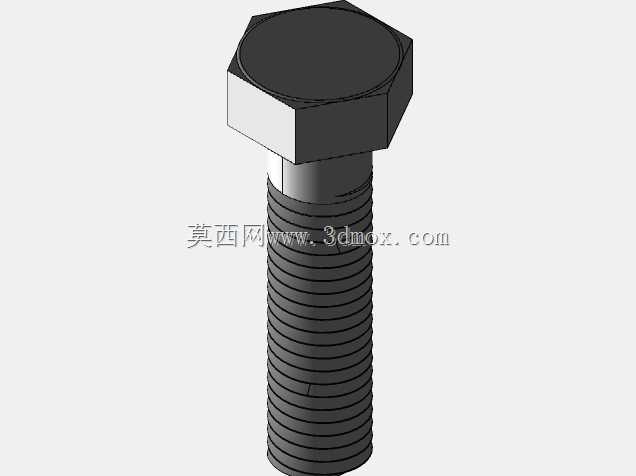

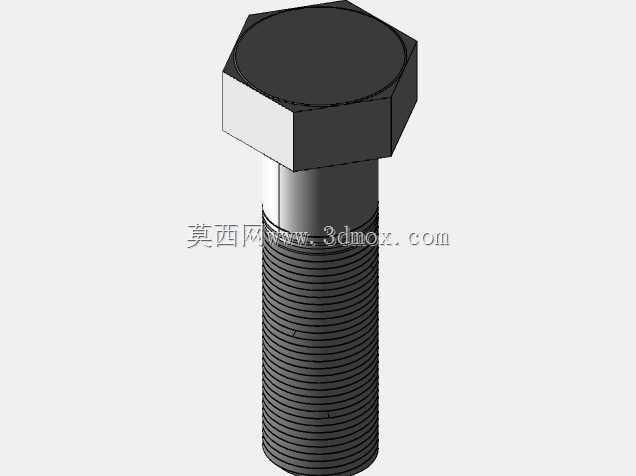

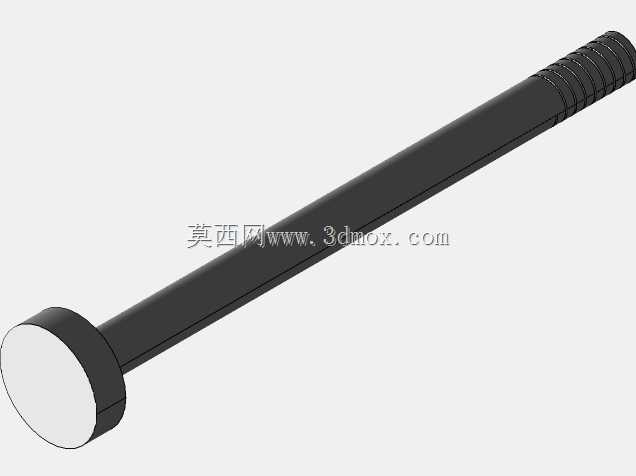

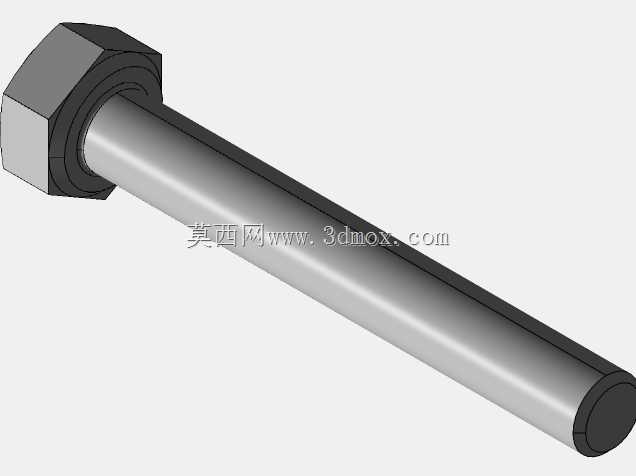

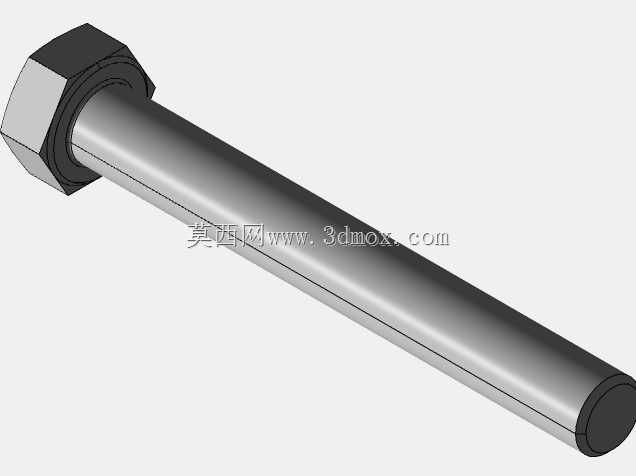

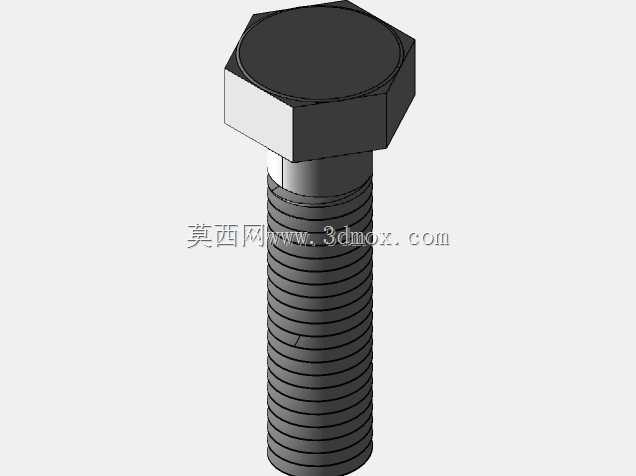

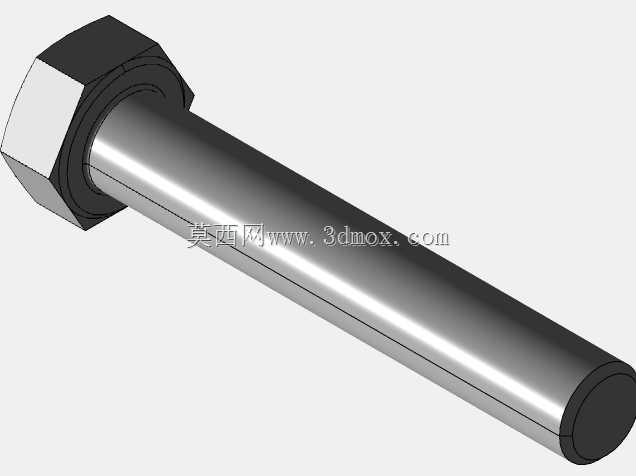

外六角全螺纹螺栓紧固件三维结构

　　在机械装配、钢结构搭建、机电设备组装、工装夹具制作等各类工程场景中，外六角全螺纹螺栓是应用覆盖范围极广的基础连接件，从重型工程机械的机架拼接，到小型电子设备的壳体紧固，再到民用五金的安装固定，都能见到这类零件的身影。不同于半螺纹螺栓仅在杆部末端加工螺纹的结构，全螺纹设计的螺栓杆部全程加工连续三角螺纹，能够适配不同厚度的被连接件组合，当被连接件总厚度存在公差波动、或是需要搭配不同厚度的垫片、防松组件时，全螺纹结构可以提供更灵活的调节空间，无需严格匹配光杆段的长度，大幅降低现场选型的适配难度。

　　从结构设计逻辑来看，这类螺栓的头部采用标准外六角造型，六角对边尺寸、头部厚度均匹配通用扳手的作业空间，不管是使用活动扳手、呆扳手还是套筒工具，都能获得足够的施力接触面，拧紧过程中不会出现打滑、棱角崩损的问题，头部与杆部的过渡位置设计有合理的圆角，避免热处理和拧紧受力时出现应力集中导致的头部断裂隐患。杆部的螺纹采用普通公制三角牙型，牙型角60度，螺纹小径、中径、大径的尺寸公差严格匹配通用内螺纹的配合要求，螺纹收尾处的退刀结构设计合理，既不会因为螺纹收尾过长导致有效啮合长度不足，也不会因为退刀槽过深削弱杆部的整体抗拉强度。

　　实际选型应用时，需要重点关注螺栓的几个核心尺寸边界：首先是六角头部的外接圆直径，这个尺寸决定了安装时扳手所需的最小操作空间，在紧凑安装位设计时，必须预留足够的扳手转动余量，避免出现螺栓就位后无法放入扳手完成拧紧的问题；其次是螺纹的公称直径与螺距参数，全螺纹螺栓的螺距分为粗牙和细牙两类，粗牙螺纹通用性强、拆装速度快，适合大多数静载荷连接场景，细牙螺纹的自锁性能更好，适合有振动冲击、需要防松的连接位置，比如振动设备的壳体连接、运动部件的限位固定场景；第三是螺栓的总长度，全螺纹螺栓的长度计量是从头部支撑面到螺杆末端的距离，选型时需要计算被连接件总厚度、垫片厚度、防松件厚度、螺母啮合厚度的总和，确保拧紧后螺杆露出螺母2-3个螺距，既保证足够的螺纹啮合强度，也不会因为露出过长干涉其他部件。

　　从建模实现的角度，这类标准件的建模需要重点保证螺纹特征的准确性，若用于装配干涉检查、工程图导出场景，可以采用简化的装饰螺纹线配合准确的螺纹外径、小径尺寸，降低模型整体的面数，提升大装配体的运行流畅度；若用于有限元受力分析、加工工艺仿真场景，则需要绘制精确的螺纹牙型实体，还原螺纹啮合时的实际接触状态，保证仿真计算的结果贴近实际受力情况。头部的六角特征建模时需要注意棱角的倒角处理，实际生产中螺栓头部的外棱都会做小尺寸倒角，既可以去除冲压、镦制过程中产生的飞边毛刺，也能避免安装时棱角划伤操作人员、刮损被连接件表面。

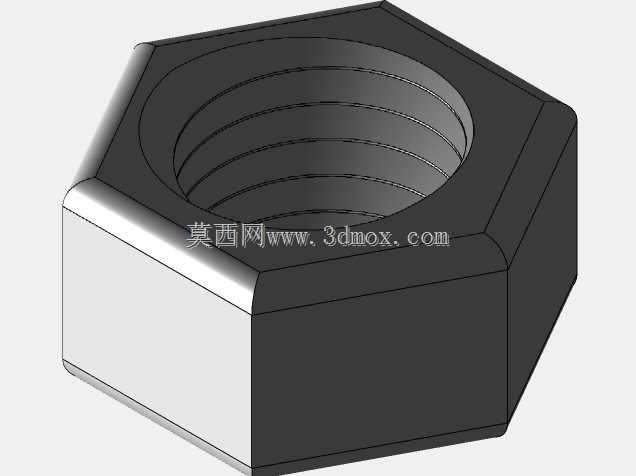

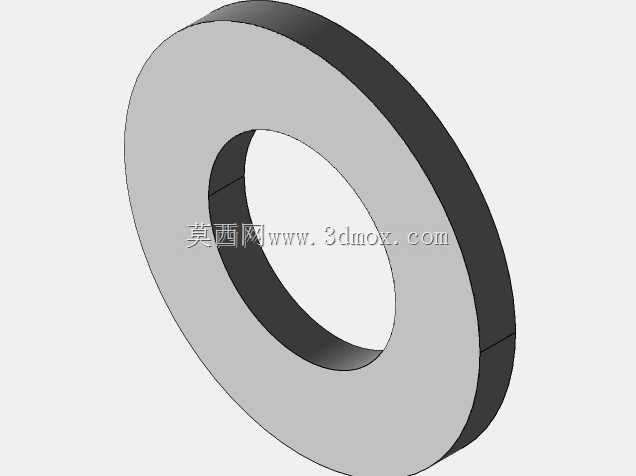

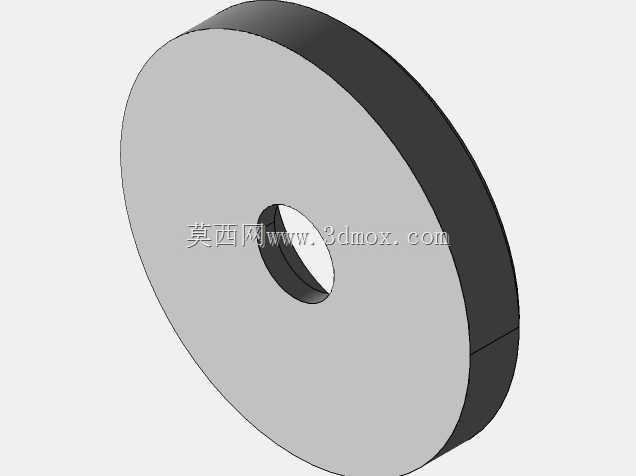

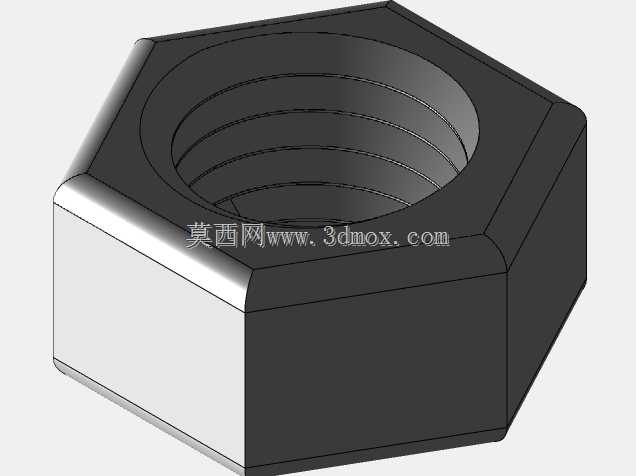

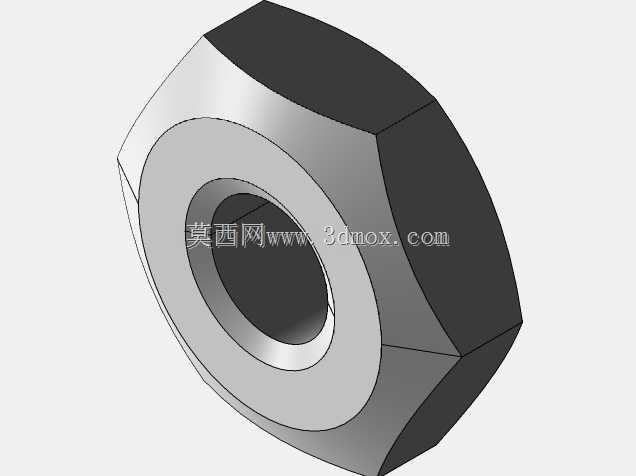

　　在实际装配使用中，全螺纹外六角螺栓可以搭配的防松结构十分丰富，包括弹簧垫圈、平垫圈组合、双螺母对顶防松、螺纹胶锁固、尼龙圈锁紧螺母等，全螺纹的杆部结构可以让这些防松组件在杆部任意位置固定，不会被光杆段限位，适配更多变的安装需求。比如在薄板件连接场景中，被连接件总厚度较薄，全螺纹螺栓可以直接拧入板材上的预制内螺纹，不需要额外搭配螺母，光杆段的螺栓则会因为光杆部分无法啮合螺纹导致连接失效，这也是全螺纹螺栓在薄板装配、电器壳体安装场景中被大量使用的核心原因。

　　需要注意的是，全螺纹螺栓因为整个杆部都加工了螺纹，杆部的有效承载截面积比同规格的半螺纹光杆螺栓略小，在承受大拉力载荷的重型连接场景选型时，需要核算螺纹小径处的抗拉强度，预留足够的安全系数，避免出现杆部断裂的失效问题。同时螺纹加工的表面粗糙度也会直接影响连接的防松性能和疲劳强度，建模时可以根据实际加工工艺设置合理的表面纹理参数，让三维模型更贴近真实零件的状态，在做装配动画、产品展示时也能获得更真实的渲染效果。
