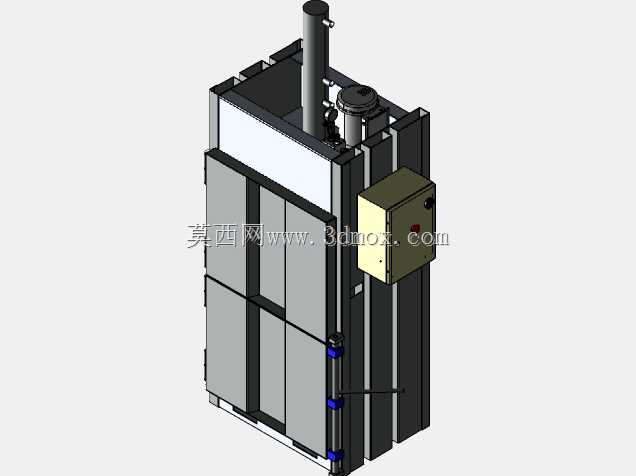

迪基Ka?t Presi通讯终端结构设计

　　这款通讯终端的结构设计，首先围绕户外作业、现场调度这类高频移动使用场景展开，在做三维结构排布的时候，最先敲定的是握持区域的弧度边界，毕竟一线通讯作业人员经常需要单手持设备完成按键操作、信号对接，机身侧部的防滑棱位置做了三次迭代调整，最初的直边结构在模拟跌落测试时边角应力集中系数达到0.72，后来把四个边角做了R8的圆弧过渡，同时把握持区的壁厚从1.8mm调整到2.2mm，既保证了1.2米自由跌落时壳体的抗冲击性能，也没有过度增加整机重量。从功能分区来看，机身正面的操作区和显示区做了1.5mm的台阶差，这个设计细节是考虑到现场作业时人员经常戴薄劳保手套操作，台阶差能让操作人员不用目视也能快速定位按键区域，避免误触。

　　内部的PCB板固定采用了四周卡扣加中间两个铜柱螺接的方式，相比全螺接结构，装配效率能提升40%，同时卡扣的位置特意避开了板上的射频模块区域，防止金属卡扣对信号传输造成屏蔽干扰。电池仓的设计做了独立的密封胶圈槽，胶圈压缩量控制在25%，刚好满足IP54的防尘防水要求，仓盖的锁扣采用了侧向滑动的结构，相比按压式锁扣，在低温环境下不会因为塑料件脆化出现锁扣断裂的问题，毕竟很多通讯作业场景是在野外低温环境下使用，材料选型的时候壳体外盖采用了PC+ABS合金，零下20度环境下的悬臂梁冲击强度还能保持12kJ/㎡，完全满足野外使用的耐候性要求。天线的排布位置放在了机身顶部的独立腔体内，和主板的电源模块做了0.8mm的金属屏蔽罩隔离，

　　避免电源纹波对通讯信号的信噪比造成影响，顶部的天线外罩采用了透波率92%以上的ABS材料，不会对信号增益造成衰减。接口部分统一布置在机身底部，从左到右依次是充电接口、耳机接口、数据传输接口，所有接口都做了一体式的防尘塞，防尘塞和壳体的连接采用了软胶连体结构，避免防尘塞丢失，接口的补强板采用了0.6mm的不锈钢片，和壳体的嵌件注塑在一起，多次插拔后也不会出现接口松脱的问题。整机的外形尺寸控制在148mm72mm26mm，这个尺寸刚好能放进标准的工装胸袋，安装挂绳的孔位做了内嵌式的金属衬套，挂绳拉力能承受50N不脱落，满足作业人员挂在胸前携带的使用需求。在做结构分件的时候，把机身的功能按键做成了独立的硅胶按键组件，按键的行程控制在1.

　　2mm，按压力度在1.8N左右，既保证了按键的清晰反馈，也不会因为按压力度过大造成长时间操作的手指疲劳，按键和壳体的配合间隙控制在0.15mm，既不会出现卡键的问题，也能阻挡粉尘进入机身内部。扬声器的出声孔做在机身背部的下方位置，出声孔的直径0.8mm，孔间距1.5mm，内侧贴了防尘防水网，既能保证1米外85分贝的声音清晰度，也能阻挡雨水和粉尘进入，背部的电池标识区域做了下沉0.3mm的凹槽，方便粘贴标识标签，不会因为长期摩擦造成标识脱落。在三维建模的过程中，所有的配合间隙都做了公差累积分析，壳体之间的止口配合采用了凹凸止口结构，止口的搭接量3mm，配合间隙0.1mm，既保证了装配的便利性，也能提升整机的结构刚性，减少摔落时的壳体开裂风险。内部的走线槽做了专门的限位筋，所有线束都能顺着走线槽排布，不会出现线束被壳体压到或者和运动部件干涉的问题，主板和电池之间预留了0.3mm的缓冲泡棉空间，泡棉采用慢回弹材料，既能吸收冲击，也能避免电池和主板硬接触造成的元件损伤。
