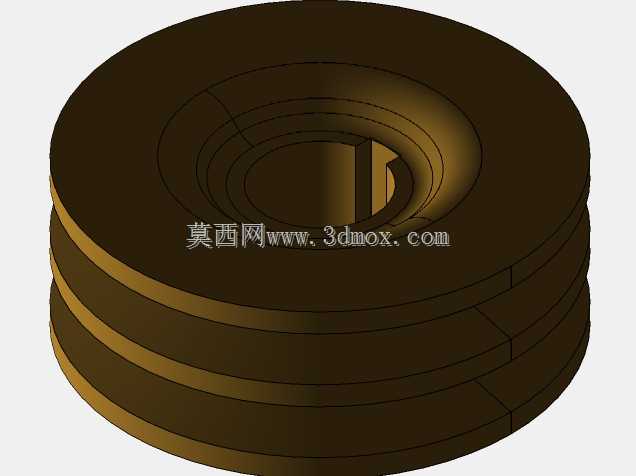

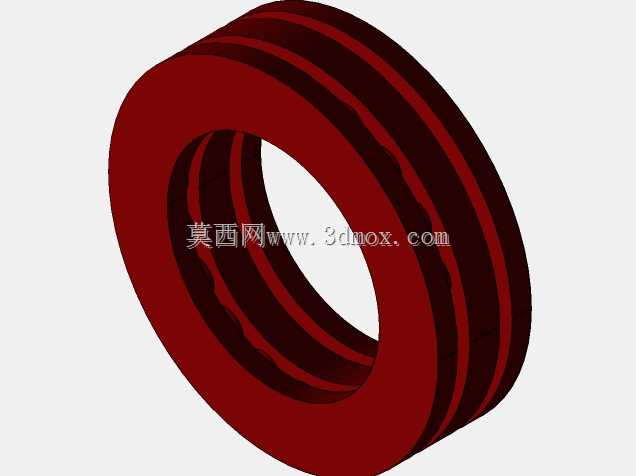

带键槽多层阶梯式同轴环形传动构件

　　这类带内孔键槽的多层阶梯环形构件，在重载传动场景里的应用占比不低，很多中小扭矩的动力传递工位都会用到这类结构，不像实心轴类零件需要占用过大的安装空间，环形套状的结构可以直接嵌套在对应直径的传动轴上，通过内孔的单键槽完成周向固定，避免传动过程中构件和轴之间出现相对滑转，保证扭矩传递的同步性。从结构设计逻辑来看，多层外圆阶梯的设置不是随意做的分层，每一层台阶的端面都对应着不同配合件的安装定位面，最外侧的大直径环面可以作为摩擦传动的接触面，中间的阶梯层可以用来卡装弹性挡圈或者定位隔套，最靠近内孔的台阶则是和轴肩贴合的轴向定位基准，安装的时候不需要额外调整轴向位置，只要把构件推到轴肩位置就能完成轴向尺寸定位，能大幅减少装配环节的找正时间。

　　做这个结构的三维建模时，首先要确定的是内孔和键槽的尺寸公差，内孔和传动轴的配合一般选过渡配合，既不会因为间隙过大出现传动晃动，也不会因为过盈量太大导致装配时需要强行压装损伤配合面，键槽的宽度尺寸要对应平键的国标规格，键槽的深度要保证平键装入后有足够的接触高度，避免传动时键被挤压变形。外圆的各层阶梯之间的倒角不能省略，台阶根部要做微小的圆角过渡，减少应力集中的问题，毕竟这类构件在频繁正反转的传动场景下，台阶根部如果是直角结构，很容易在交变载荷作用下萌生疲劳裂纹，时间长了会出现构件断裂的故障。

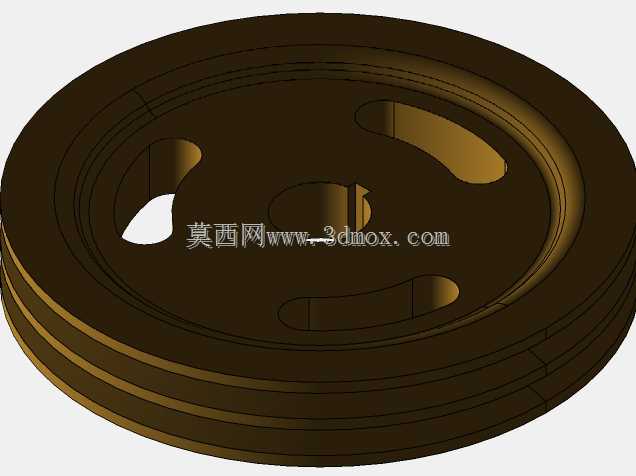

　　从安装边界来看，这类构件的轴向总厚度要匹配安装工位的轴向空间，不能超出相邻两个部件之间的预留间隙，否则装配后会出现部件之间的摩擦干涉，外圆的最大直径要考虑周边防护壳体的内径尺寸，保证构件转动时和壳体内壁之间留有足够的安全间隙，不会出现扫膛的问题。实际使用的时候，这类构件可以作为带轮的基体，在外层环面套装橡胶传动带，也可以作为链轮的轮毂，在外缘加工轮齿结构，还可以作为离合器的从动盘基体，在端面贴装摩擦片完成动力的接合与分离，适配的场景覆盖了小型输送设备、轻工机械、机床辅机等多个领域的传动工位。

　　建模过程中要注意各层阶梯的同轴度公差，所有外圆面和内孔的轴线必须保持重合，不然构件转动时会出现径向跳动，轻则导致传动带抖动、传动噪音过大，重则会让整个传动系统出现振动，影响相连部件的使用寿命。内孔的表面粗糙度要控制在合理范围，太光滑的话装配时不容易保持配合位置，太粗糙则会加快轴表面的磨损，键槽的侧面要和内孔轴线保持平行，不然平键装入后会出现偏斜，受力不均匀容易出现键的压溃失效。另外，多层阶梯的端面要保证和内孔轴线垂直，不然配合件贴装在台阶端面上会出现倾斜，导致传动过程中出现轴向窜动。这类环形构件相比一体式的传动零件，重量更轻，转动惯量更小，在频繁启停的传动工位上，能有效降低启动时的动力损耗，也能减少停机时的制动惯性，提升整个传动系统的响应速度，对于需要频繁切换正反转、调整传动速度的工位来说，这种结构的适配性要远高于同尺寸的实心传动零件。
