游艇甲板嵌入式通风装置结构设计

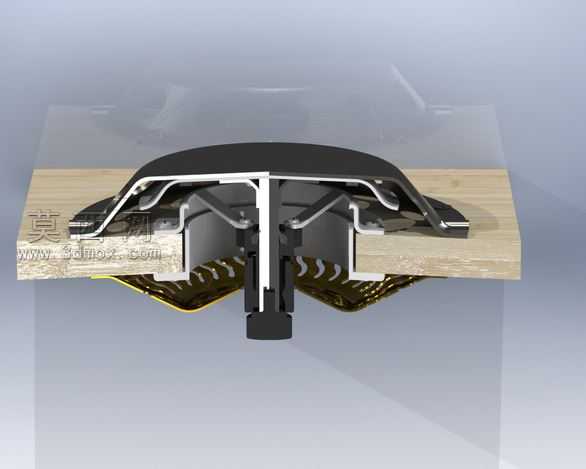

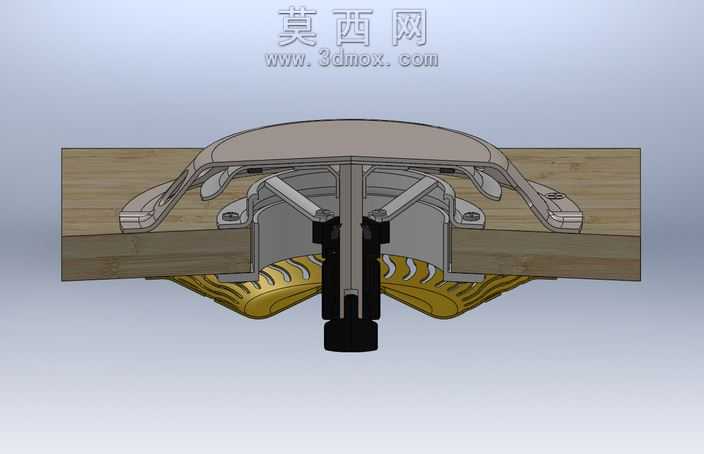

本作品为游艇甲板专用通风装置的三维结构设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对甲板安装基面做基准定位，拆分出上盖导流组件、中部锁紧传动组件、下部通风栅格组件、密封防水组件四大模块逐一建模。建模过程中对核心配合面做公差预留，针对甲板安装的夹层厚度做适配结构设计，中部锁紧机构替换原有易卡顿的卡扣结构，参考相机三脚架中心锁紧旋钮的成熟结构做适配改造，将竖向传动杆与周向锁止卡爪做运动仿真配合，验证旋转旋钮时卡爪同步收张的行程合理性，确保安装时卡爪可牢牢抵紧甲板背面，无需额外打孔破坏甲板结构。材质渲染阶段，上部外露导流盖采用哑光316不锈钢材质参数，模拟船用五金的抗盐雾腐蚀表面质感，中部传动结构采用增强尼龙材质，下部通风栅格采用耐海水腐蚀的黄铜材质做旧化处理，甲板安装基面模拟柚木实木纹理与漆面质感，密封胶圈采用黑色丁腈橡胶材质，还原不同部件的真实触感与视觉效果。结构设计上集成多重实用功能，一是设置刮水器结构，在旋钮与上盖的配合间隙处设置随旋钮转动的刮胶环，可自动刮除渗入配合缝隙的海水与污垢，避免盐分结晶卡滞旋钮；二是做了多重防水导流结构，上盖采用弧形导流面，可快速排走甲板上的积水，下部栅格做倾斜导风叶片，在保证通风量的同时阻挡海浪溅水进入舱内；三是兼顾拆装便利性，整套装置仅需从甲板上方操作旋钮即可完成安装与拆卸，无需人员进入甲板下方舱室作业，结构可靠、零件数量少、制造成本低廉，所有金属部件均做抗盐雾腐蚀的工艺适配，完全满足海洋使用环境下的耐用性要求，可适配不同厚度的游艇甲板安装，兼顾通风性能与防水、防污、易维护的使用需求。
