旋转齿轮组合球形创意机械结构

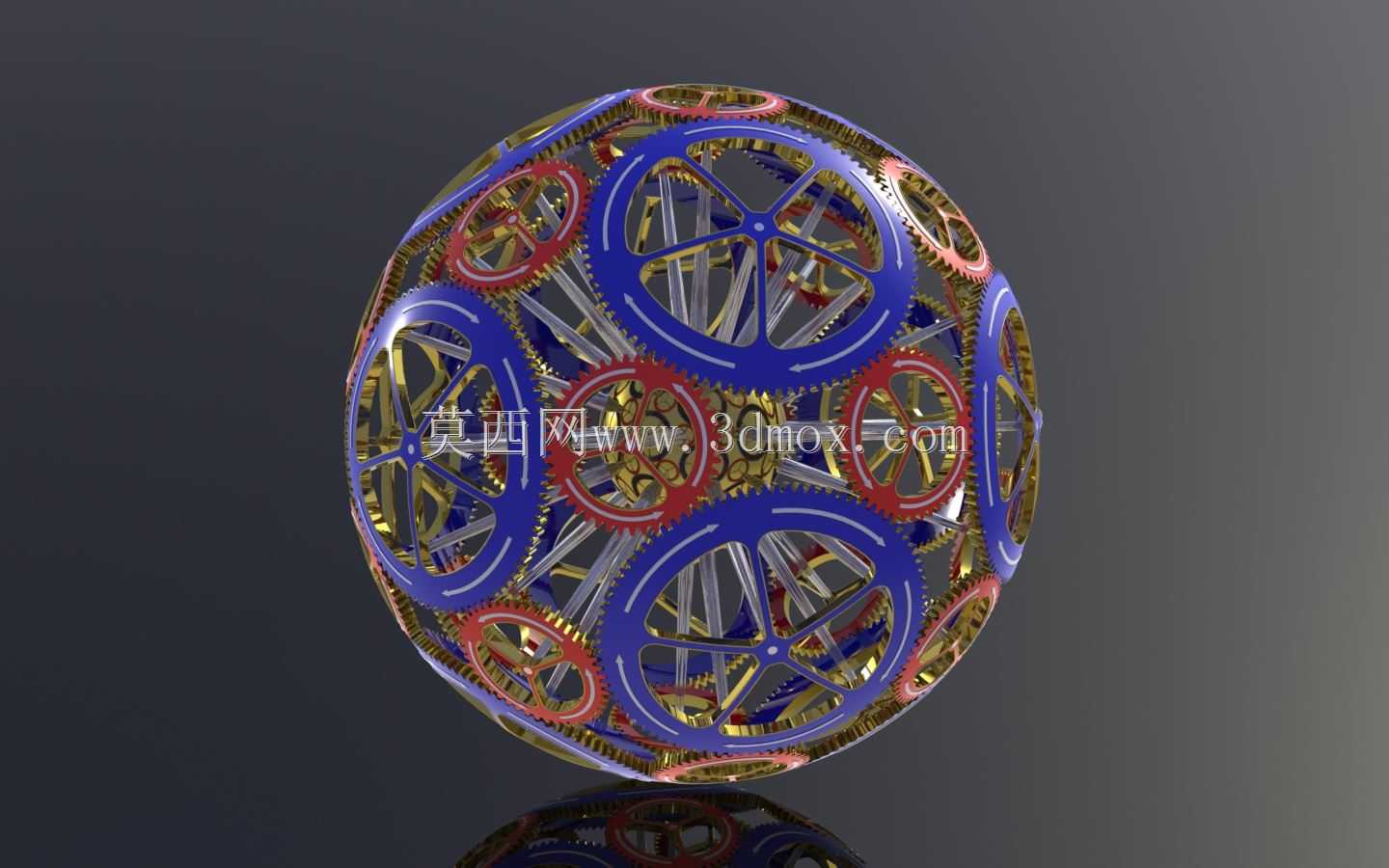

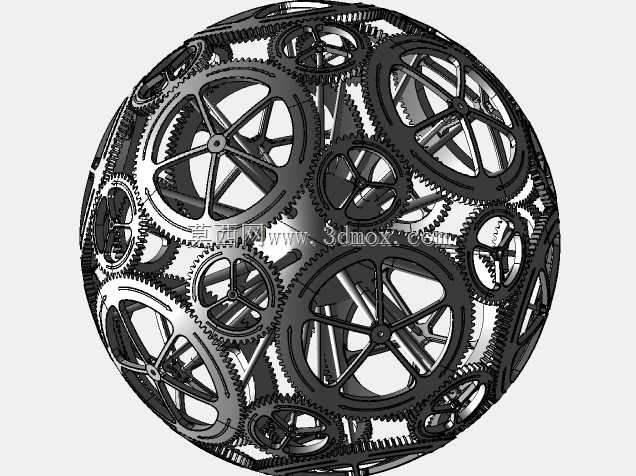

　　这套球形齿轮组合结构，核心是将多组不同规格的旋转齿轮通过辐条式支撑骨架整合为完整球体形态，在机械创意展示、科普教具、艺术装置领域有明确的应用场景。从结构功能来看，整球的齿轮组沿球面均匀排布，相邻齿轮的齿廓完全啮合，当任意一个齿轮受外力驱动时，动力会沿球面啮合路径传递到整组齿轮，实现全球面齿轮同步旋转的动态效果，没有实际的动力输出负载，核心作用是直观展示齿轮啮合传动的路径逻辑，以及空间曲面排布下的传动配合关系。设计过程中，首先确定球体的基准轮廓，所有齿轮的安装基准面都贴合球面的切平面设置，保证每个齿轮的回转轴线都穿过球心，避免啮合过程中出现齿面卡滞、侧隙不均的问题；不同直径的齿轮按照球面经纬线的排布逻辑交错布置，

　　大尺寸齿轮作为主传动轮沿球面主环带分布，小尺寸齿轮作为过渡轮填充在大齿轮的啮合间隙中，保证整球表面没有传动断点，所有齿轮都能参与到动力传递过程中。支撑结构采用轻量化的辐条式设计，每根辐条的一端固定在球心位置的中心连接座上，另一端对应连接单个齿轮的转轴支座，既给每个齿轮提供稳定的回转支撑，又控制整体结构的重量，避免球体自重过大导致转轴变形。从安装边界来看，整套结构的外轮廓为标准球形，所有齿轮的齿顶圆都与基准球面重合，没有突出球面的结构部件，放置时可以通过底部的平面支撑座固定，支撑座仅与最下方的齿轮端面接触，不会干涉其他位置齿轮的旋转运动；齿轮的转轴采用小直径销轴配合自润滑衬套的结构，不需要额外添加润滑管路，转动过程中摩擦阻力小，

　　手动驱动即可实现整组齿轮的连续转动。实际应用中，这类结构可以放置在工业展厅作为机械原理展示件，也可以作为机械科普课程的实操演示教具，帮助学习者理解空间齿轮传动的啮合逻辑，区别于传统平面齿轮传动的演示装置，球形排布的齿轮组能更直观地展现多维度传动的路径特点；在文创机械装置领域，这套结构也可以作为动态艺术摆件，通过内置微型低速电机驱动单个齿轮，实现整球齿轮持续缓慢转动的视觉效果，兼顾机械美感与动态展示性。设计时没有针对特定工业负载做强度校核，所有齿轮的齿厚、辐条直径都按照展示级装置的受力要求设置，仅承受传动过程中的啮合力与结构自重，不需要满足工业设备的重载传动要求，齿廓采用标准渐开线齿形，加工时可以通过3D打印或者精密铣削实现，

　　不需要特殊定制刀具，降低了实物制作的门槛。结构装配时，需要先将中心连接座与所有辐条预装固定，再逐个安装齿轮与转轴，调整每个齿轮的啮合侧隙到0.1-0.2mm之间，保证转动过程中没有卡顿或者齿面间隙过大的问题，装配完成后整球的转动阻力均匀，任意方向驱动都能实现顺畅的动力传递。
