渐开线螺旋蜗杆传动零件结构设计

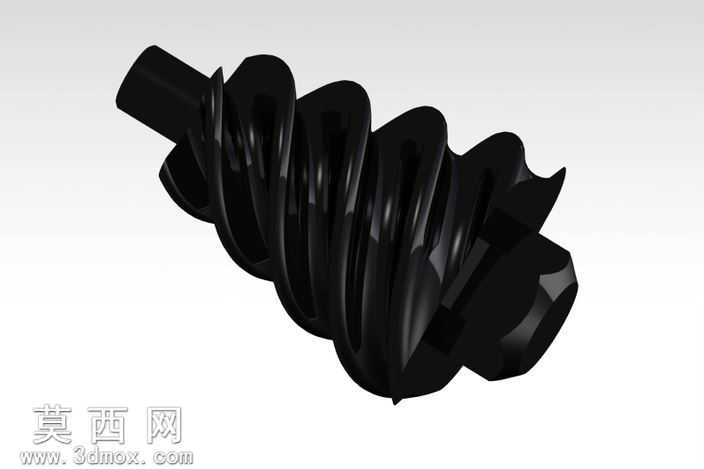

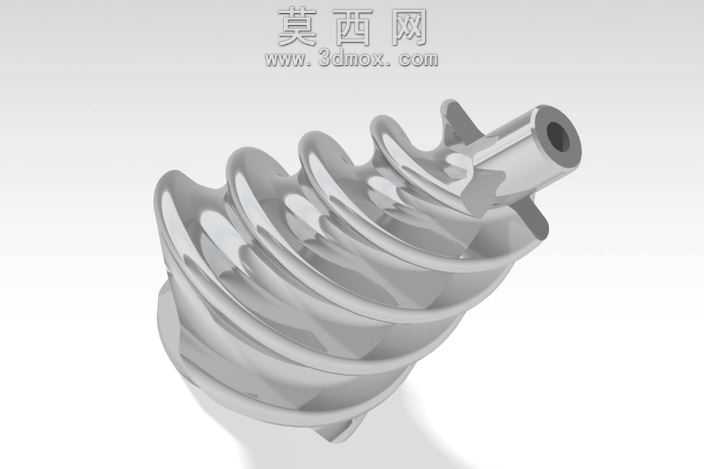

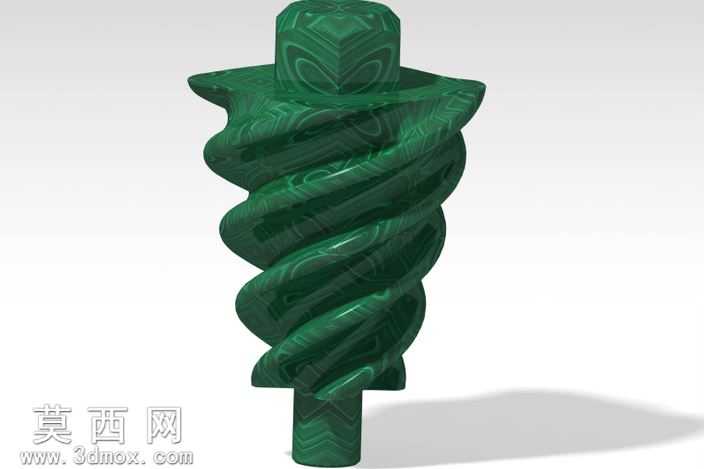

本作品为螺旋蜗杆传动构件的三维参数化设计成果，建模阶段以空间啮合原理为核心依据，首先通过参数化草绘确定蜗杆的轴向齿廓基准，结合螺旋升角、导程、模数等核心传动参数，通过可变截面扫描结合螺旋线轨迹生成连续的螺旋齿面结构，过程中严格校验齿形的渐开线包络精度，确保后续与匹配蜗轮啮合时的接触面积符合传动效率要求。建模过程中对两端的安装轴段做了同轴度约束设计，轴段与齿身的衔接位置做了过渡圆角处理，避免应力集中导致的构件疲劳损坏，端部的六角结构为装配锁紧位，建模时通过布尔运算保证该结构与齿身主体的一体化特征，无拼接缝隙。材质渲染阶段选用了高光泽黑色工程塑料材质，调整材质的反射粗糙度与环境光遮蔽参数，清晰呈现螺旋齿面的流畅曲面走向与棱边过渡细节，渲染时采用侧上方45度柔光打光，让齿槽的凹陷结构与齿顶的凸起轮廓形成自然明暗对比，直观展现齿形的连续螺旋形态。结构设计上重点考量了蜗杆传动的自锁特性与传动比匹配性，齿面的螺旋升角设置在合理区间，既保证大传动比下的运行平稳性，也兼顾反向自锁的安全需求，安装轴段的直径与长度参数适配常规轴承座的安装尺寸，端部锁紧结构的尺寸符合标准紧固件的装配公差要求。设计过程中反复调整螺旋线的导程参数与齿形截面的轮廓尺寸，通过干涉检查模拟与配对蜗轮的啮合过程，修正齿面局部的过切区域，保证传动过程中齿面接触均匀，不会出现卡滞、偏磨等问题，整体模型的特征树逻辑清晰，所有参数均可编辑调整，可直接用于后续的工程图导出、运动仿真分析以及数控加工编程环节，为蜗杆传动机构的设计优化提供精准的三维数字模型基础。
