黄铜材质蜗轮蜗杆啮合传动结构模型

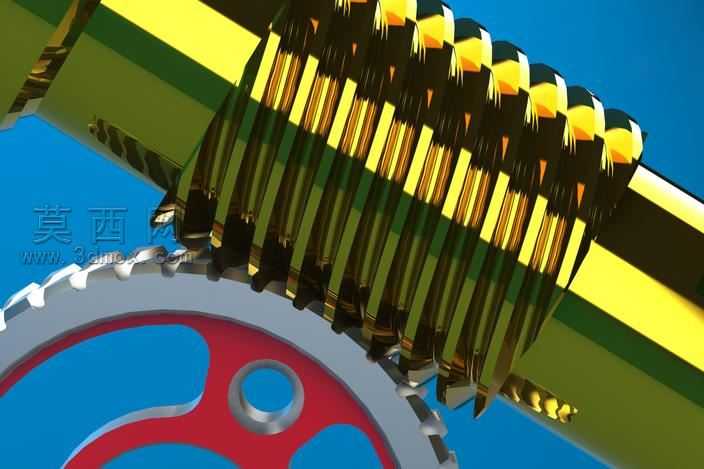

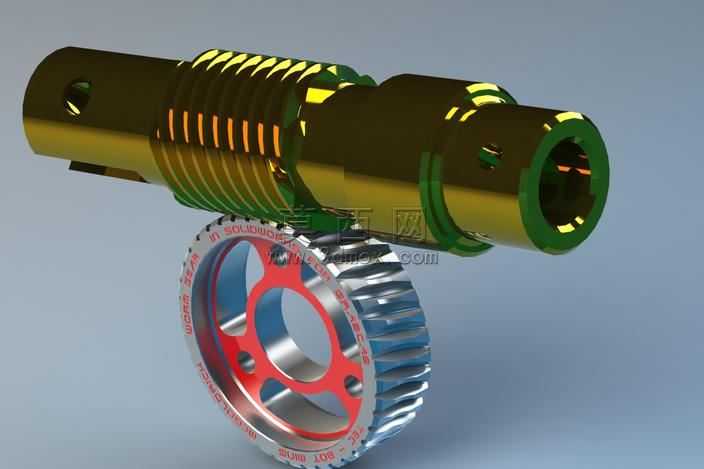

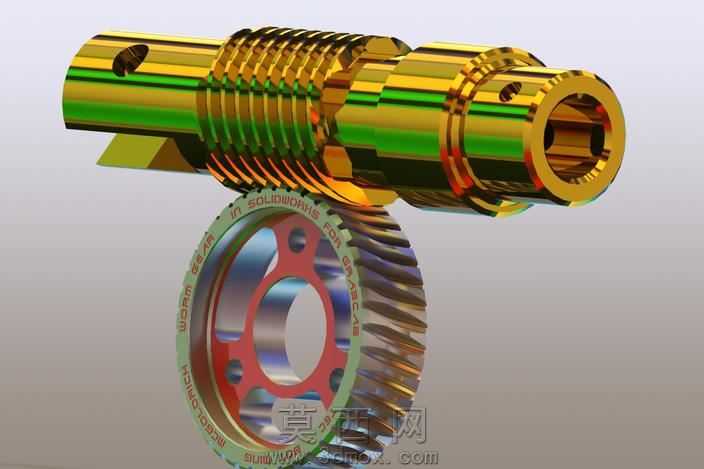

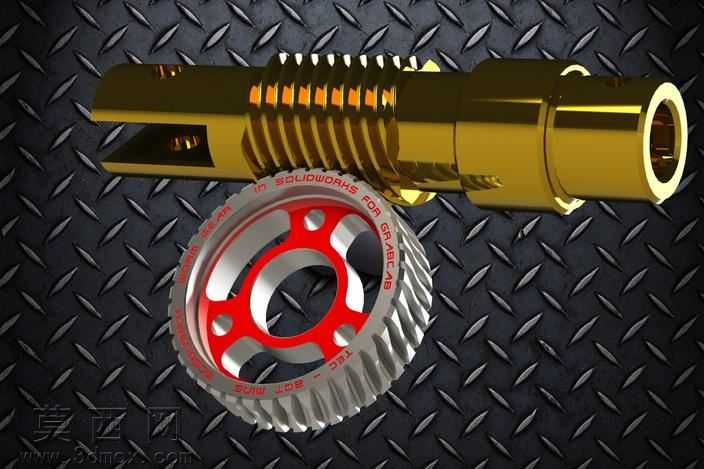

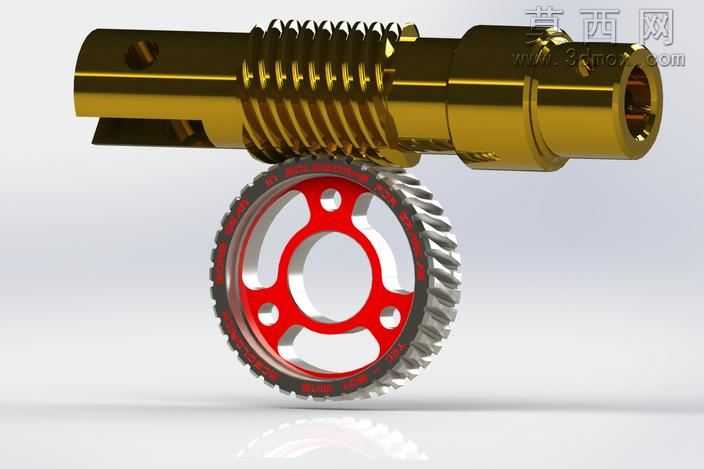

本作品为蜗轮蜗杆传动副三维建模作品，建模阶段严格遵循机械设计手册中蜗轮蜗杆的啮合参数规范，首先确定蜗杆的头数、导程角、模数，以及匹配蜗轮的齿数、变位系数、齿廓曲率参数，保证二者装配后可以实现无侧隙的精准啮合，还原交错轴之间的运动传递特性。建模过程中先完成蜗杆主体的轴类结构搭建，依次绘制两端的安装轴段、定位孔、端部开槽结构，再通过螺旋扫描命令生成蜗杆的连续齿形，对齿根、齿顶的过渡圆角做精细化处理，避免应力集中的结构缺陷。蜗轮部分先构建轮毂的三辐条减重结构，均匀分布的辐条上开设定位圆孔，兼顾结构强度与轻量化需求，再通过参数化齿形生成命令，构建与蜗杆完全匹配的环面轮齿，轮齿的螺旋角与蜗杆导程角严格对应，保证传动过程中齿面可以实现连续的线接触。材质与渲染阶段，蜗杆部分赋予黄铜金属材质，调整金属粗糙度、反射率参数，还原黄铜构件表面的金属光泽与机加工纹理，蜗轮部分做分材质处理，轮毂与辐条赋予亮红色硬质涂层材质，轮齿外缘赋予与蜗杆一致的黄铜材质，渲染时添加柔和的环境光与定向补光，在模型下方生成柔和的地面反射阴影，突出构件的金属质感与结构层次。结构设计上还原了蜗轮蜗杆传动的自锁特性结构，可直观展示单级大传动比的传动形式，轴端的安装孔、开槽结构完全适配实际装配需求，可用于机械原理教学演示、传动方案选型参考，模型的所有特征参数均可编辑调整，方便使用者根据实际传动需求修改模数、齿数、中心距等核心参数，快速生成适配不同工况的蜗轮蜗杆传动结构。
