带视觉跟踪功能的四足仿生机器人结构

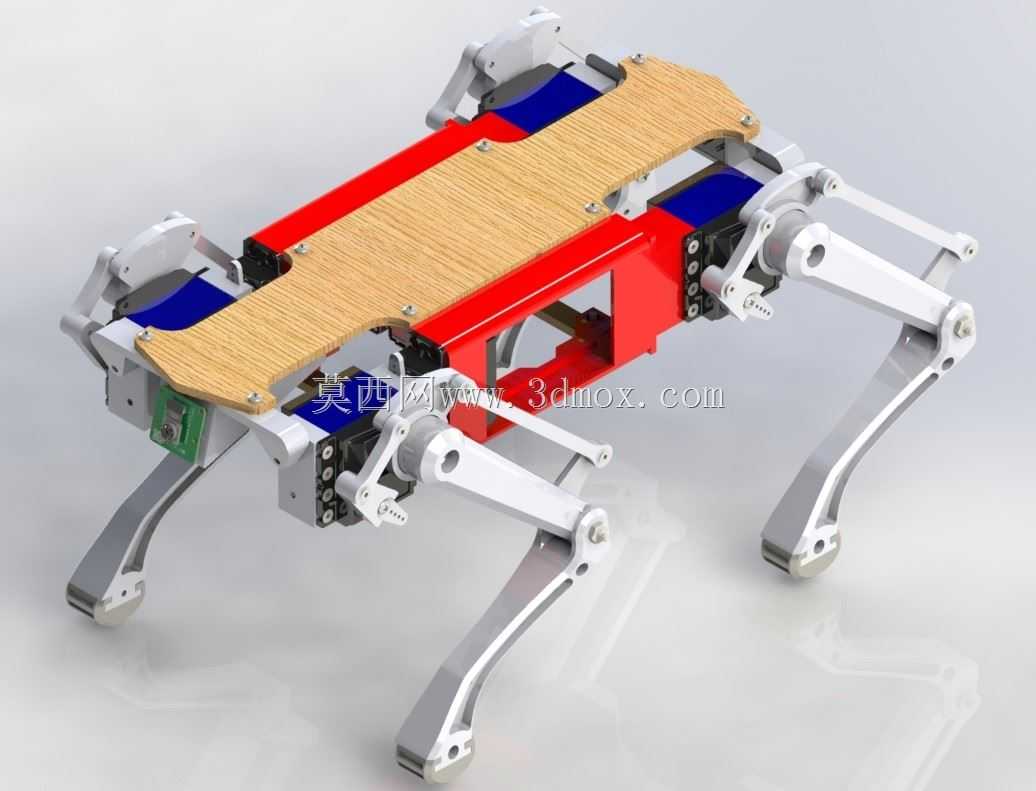

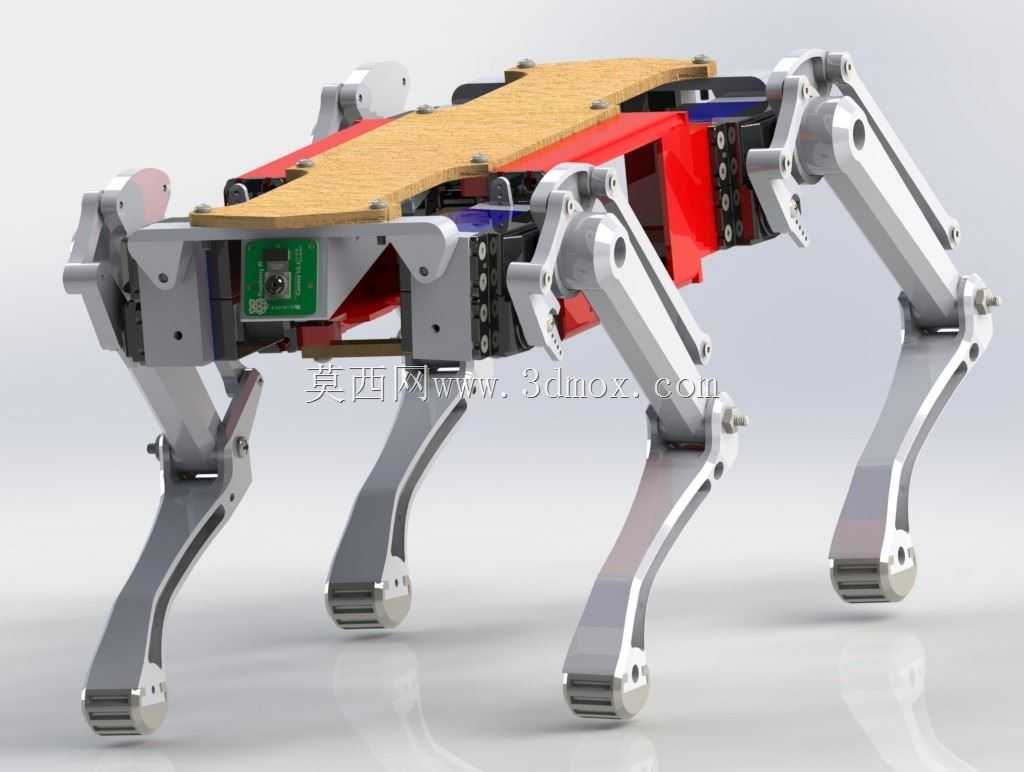

　　这款四足仿生行走设备的三维结构，核心面向高校科创实践、小型智能巡检、仿生运动算法验证场景打造，区别于轮式、履带式移动设备，足式结构可适配非结构化地形，能在台阶、碎石路面、小幅坡度等复杂地面完成稳定行走，可搭载小型视觉模块完成动态目标跟随、环境巡检、定点数据采集等实际作业任务。

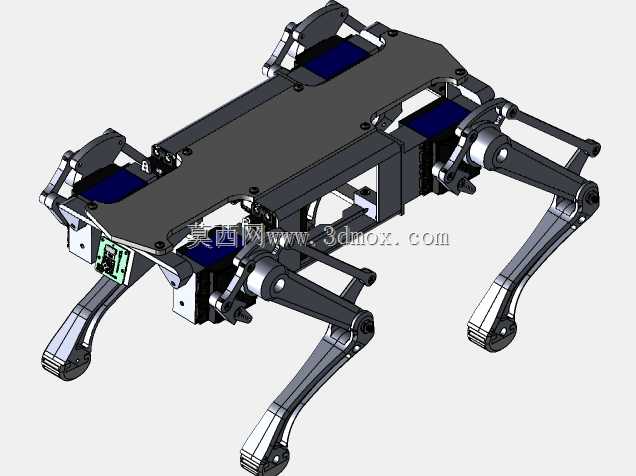

　　从功能特性来看，整套结构预留了视觉模块安装位、控制板固定位、动力电源仓，四条腿均采用独立舵机驱动的多连杆构型，单腿设置两个转动自由度，可通过舵机转角的协同控制实现行走步态调整，支持慢走、小步快跑、原地转向等基础运动模式，配合视觉模块的目标识别输出，可实时调整行走方向与行进速度，完成对预设动态目标的持续跟踪。结构上所有电子元器件的安装位均做了限位设计，控制板与舵机驱动板分层布置，减少走线干涉的同时，也方便后期调试时的元器件拆装替换。

　　设计过程中优先考虑了零部件的易获取性与装配便捷性，主体承载结构采用标准板材切割加工，无需复杂的开模工序即可完成样机制作，所有紧固件均采用通用标准规格，后期维护替换成本极低。腿部连杆的转动副处预留了标准轴承安装位，可有效降低舵机输出轴的径向载荷，延长动力元件的使用寿命，同时减少运动过程中的结构虚位，提升行走过程的姿态稳定性。电源仓的尺寸边界适配常规规格的锂聚合物电池，仓体周边预留了走线槽与降压模块安装位，可直接为控制板、舵机、视觉模块提供匹配的供电电压，无需额外外置供电模块。

　　从安装边界与尺寸适配来看，整套结构的长宽高尺寸控制在小型桌面级设备范畴，可在常规室内实验场地完成调试运行，不会占用过大的测试空间。机身顶部预留了通用扩展安装孔位，可根据实际作业需求加装小型传感器、机械夹爪等功能附件，拓展设备的实际作业能力。腿部的足端做了圆弧过渡处理，接触地面时可起到小幅缓冲作用，减少行走过程中地面对机身的冲击，同时避免硬质足端刮蹭测试场地地面。走线设计上，所有舵机的连接线均沿腿部连杆内侧的走线槽布置，可避免运动过程中线路与连杆、关节发生剐蹭磨损，降低线路故障的概率。

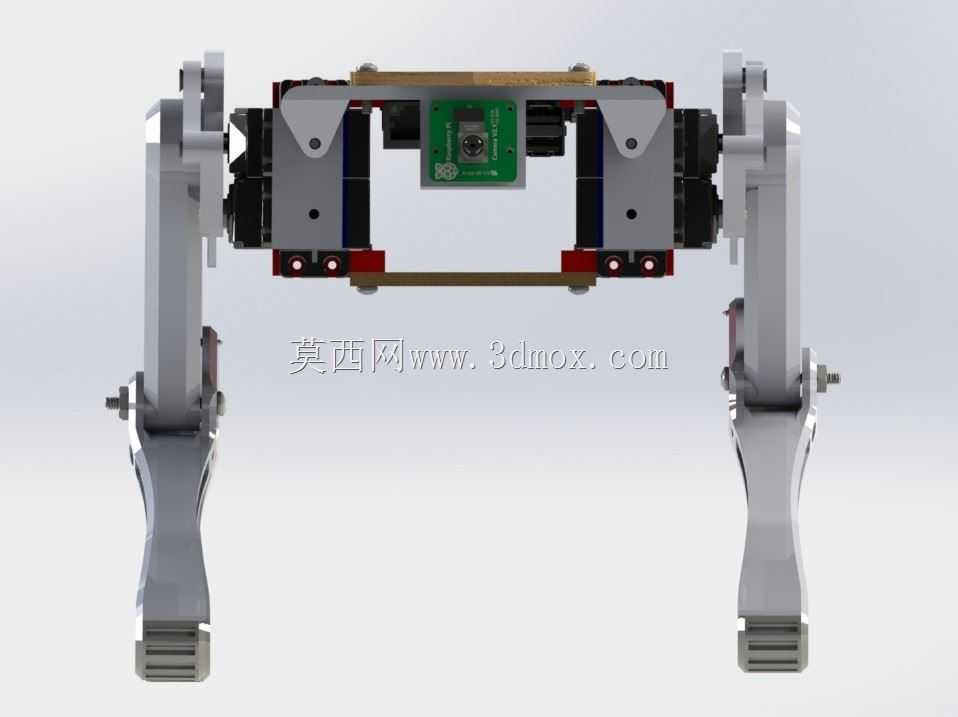

　　结构设计阶段充分考虑了重心配平问题，重量较大的电池模块布置在机身几何中心位置，控制板、驱动板等重量较轻的元器件围绕中心对称布置，可保证行走过程中机身的重心始终落在四条腿的支撑多边形范围内，降低行走过程中发生侧翻的概率。舵机的选型安装位适配常用的金属齿轮数字舵机，安装孔位采用标准间距设计，可兼容不同品牌同规格的舵机产品，方便设计调试阶段根据扭矩需求、成本预算灵活选型替换。视觉模块的安装位做了角度调节设计，可根据实际识别需求调整摄像头的俯仰角度，适配不同高度的目标识别场景。整套结构的装配逻辑清晰，所有零部件均设置了装配定位特征，即使是初次接触仿生机器人制作的从业者，也可按照结构配合关系快速完成整机组装，无需复杂的工装夹具辅助定位。
