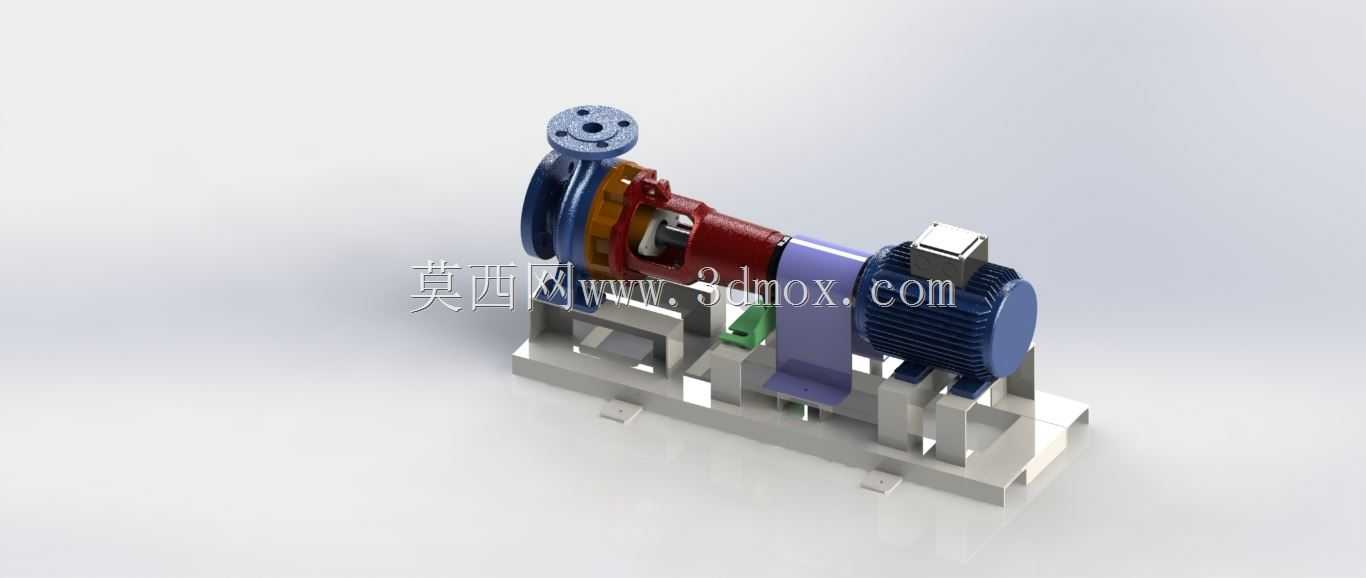

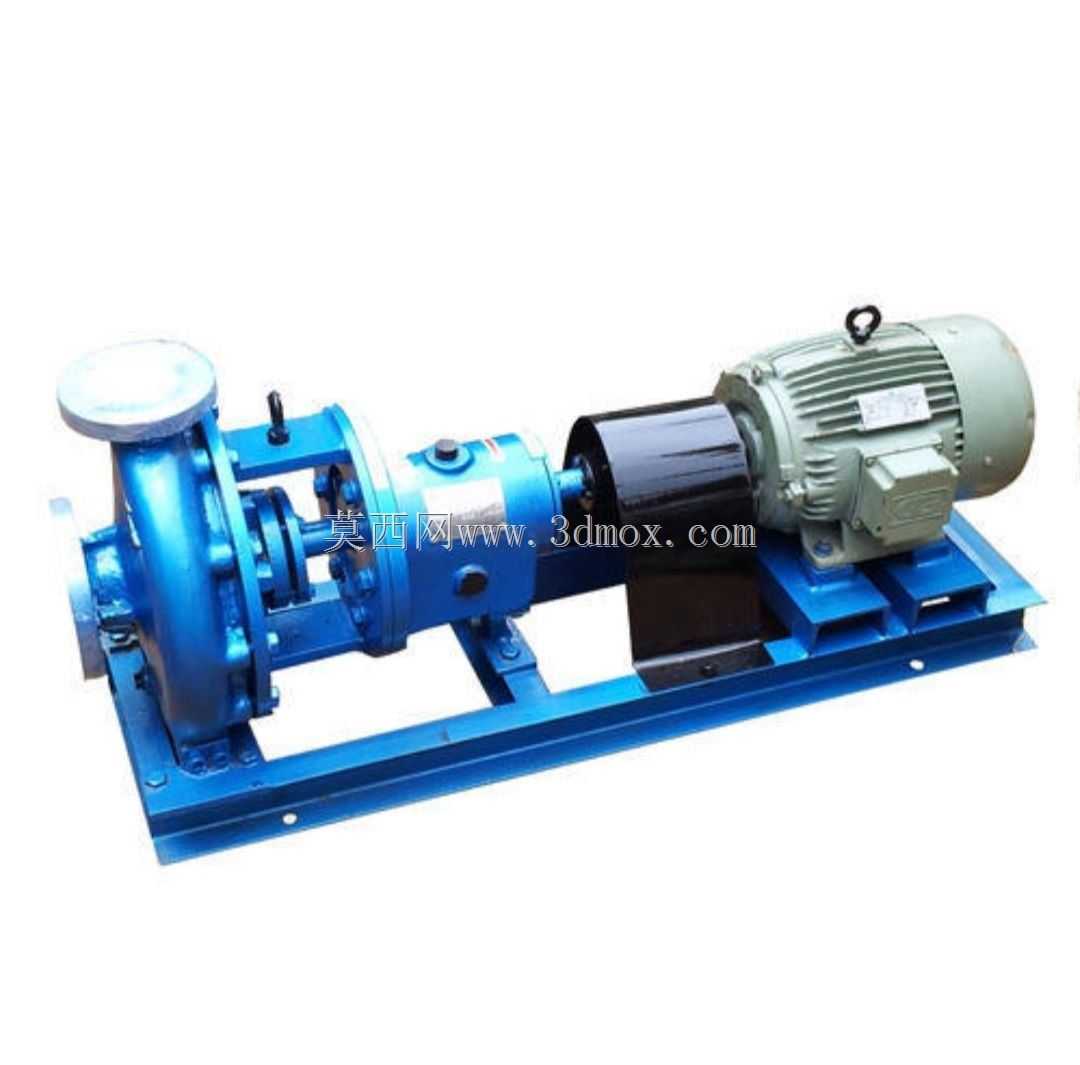

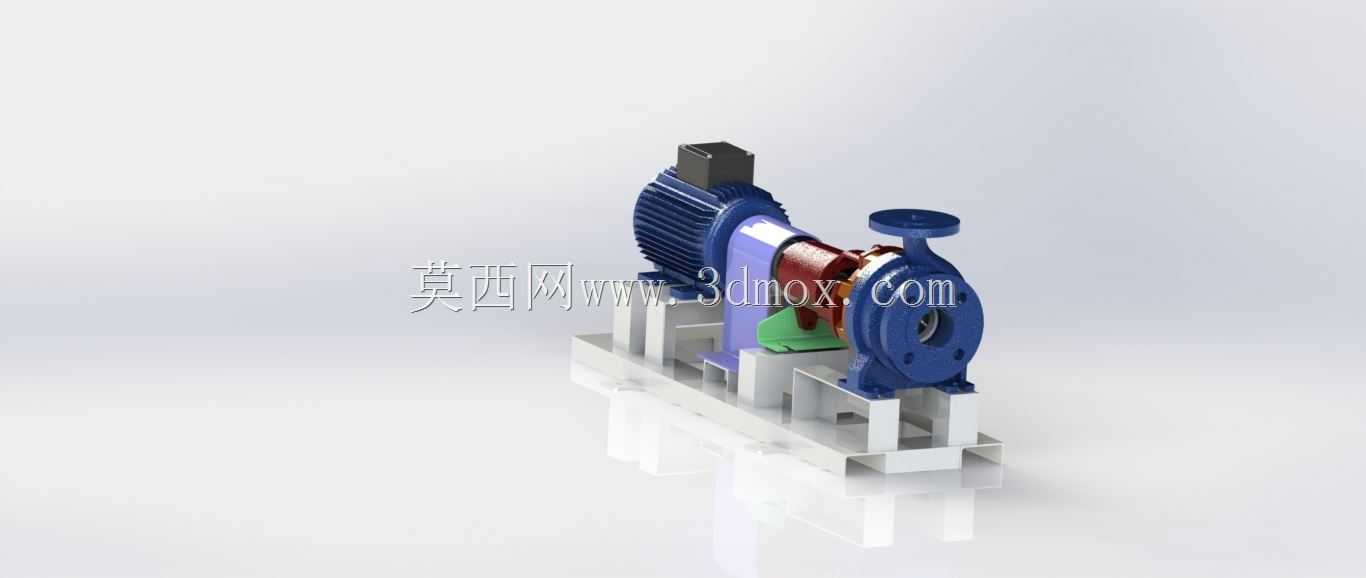

卧式离心泵结构设计三维数模

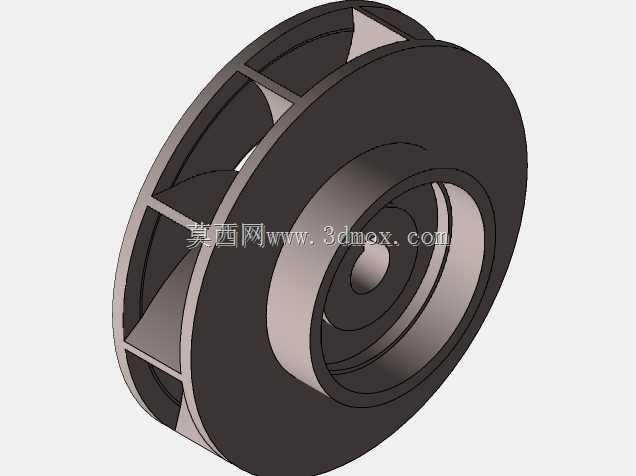

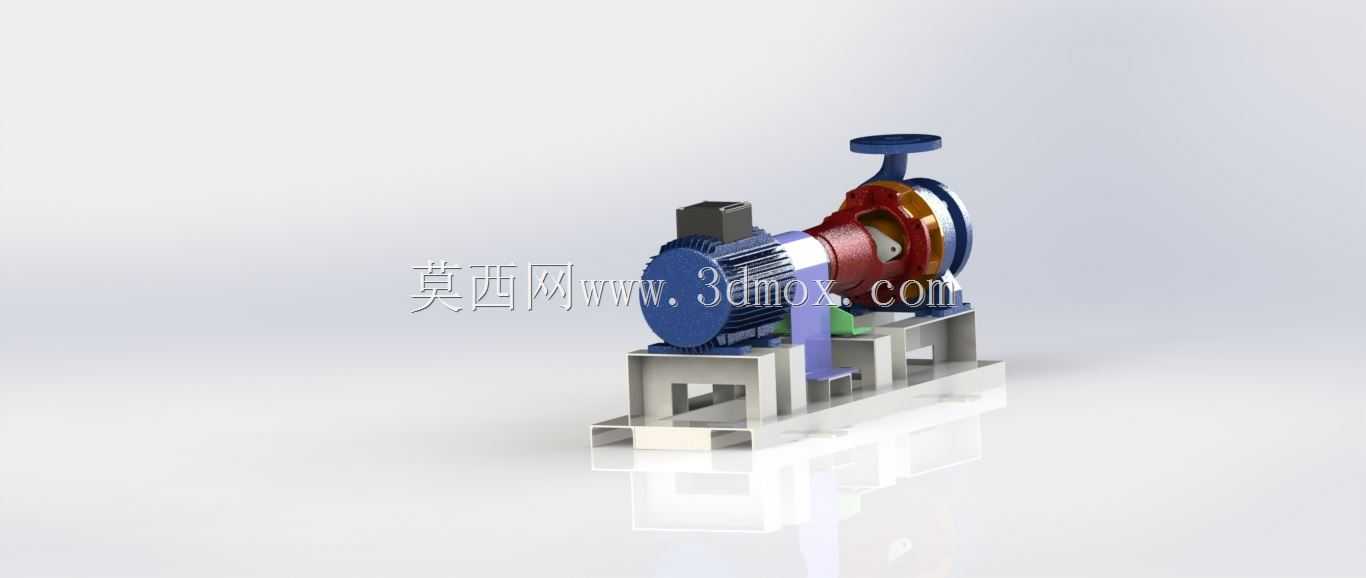

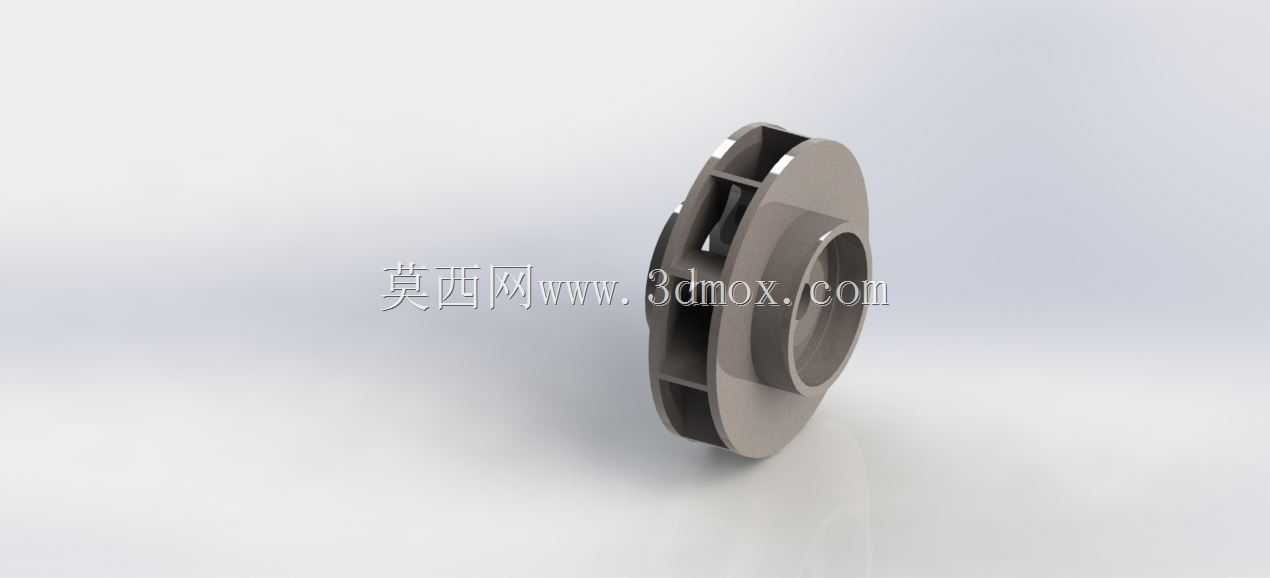

　　在化工流程、市政供水、暖通循环、农田排灌等诸多工业与民生场景中，卧式离心泵都是流体输送环节的核心动设备，其运行稳定性直接决定整套管路系统的输送效率与运维成本。这款卧式离心泵的三维结构设计，完全围绕现场安装运维的实际需求展开，建模过程中优先还原了泵体与进出口管路的对接基准，泵脚安装面的平面度公差、地脚螺栓孔的跨距尺寸都严格遵循通用卧式离心泵的安装规范，可直接适配常规混凝土基础或者型钢泵架的安装边界，不需要额外做安装位的二次适配调整。从功能结构来看，该模型完整还原了叶轮、泵壳、密封腔、轴承组件、联轴器对接端的全部装配关系，叶轮的流道曲面做了连续顺滑处理，建模时特意保留了叶片进出口的安放角参数特征，

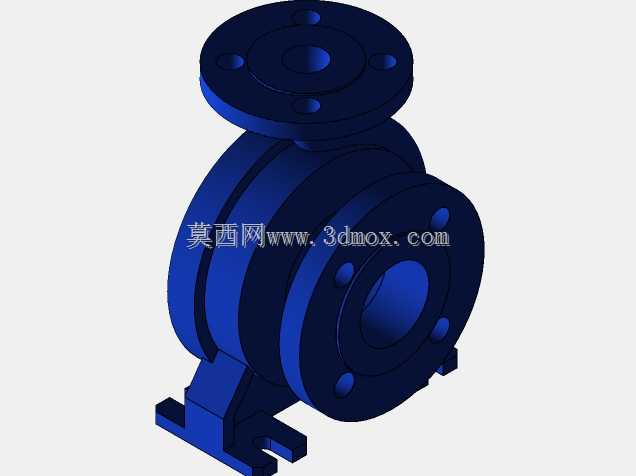

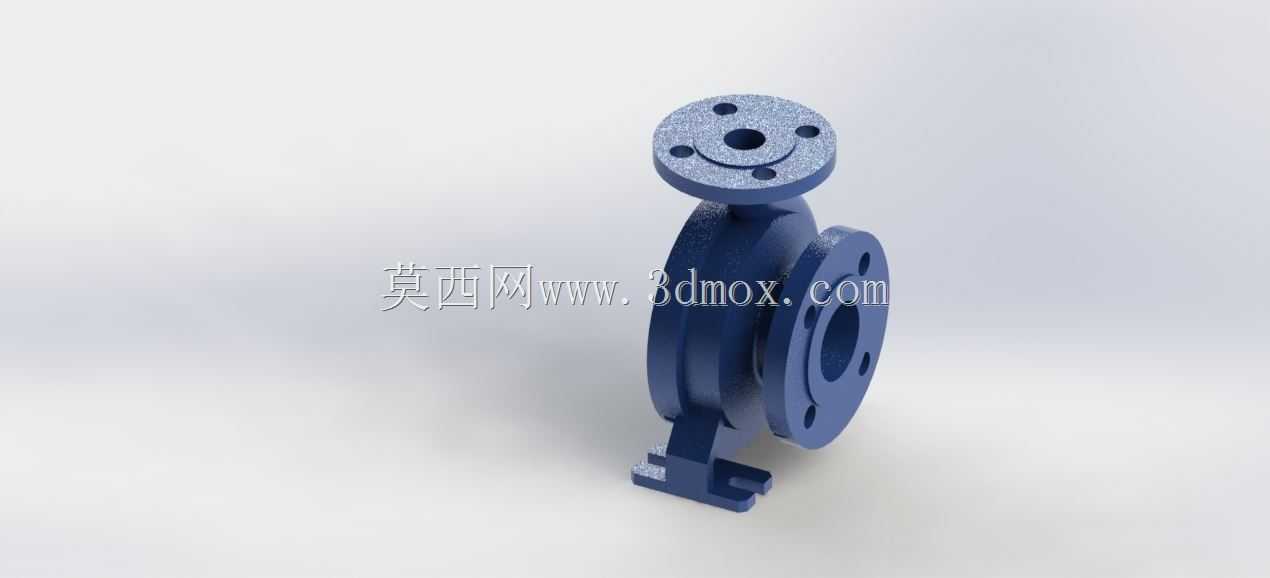

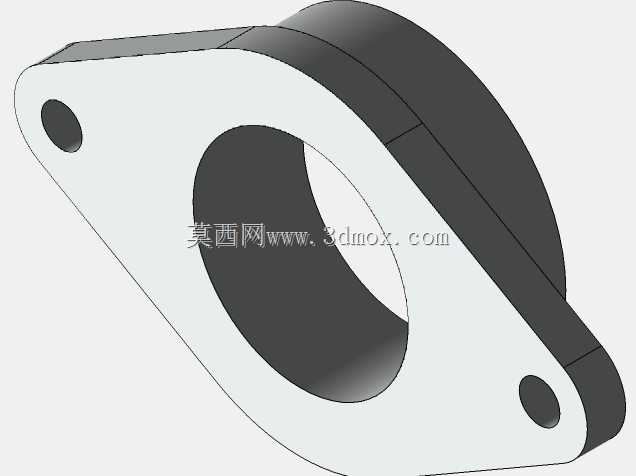

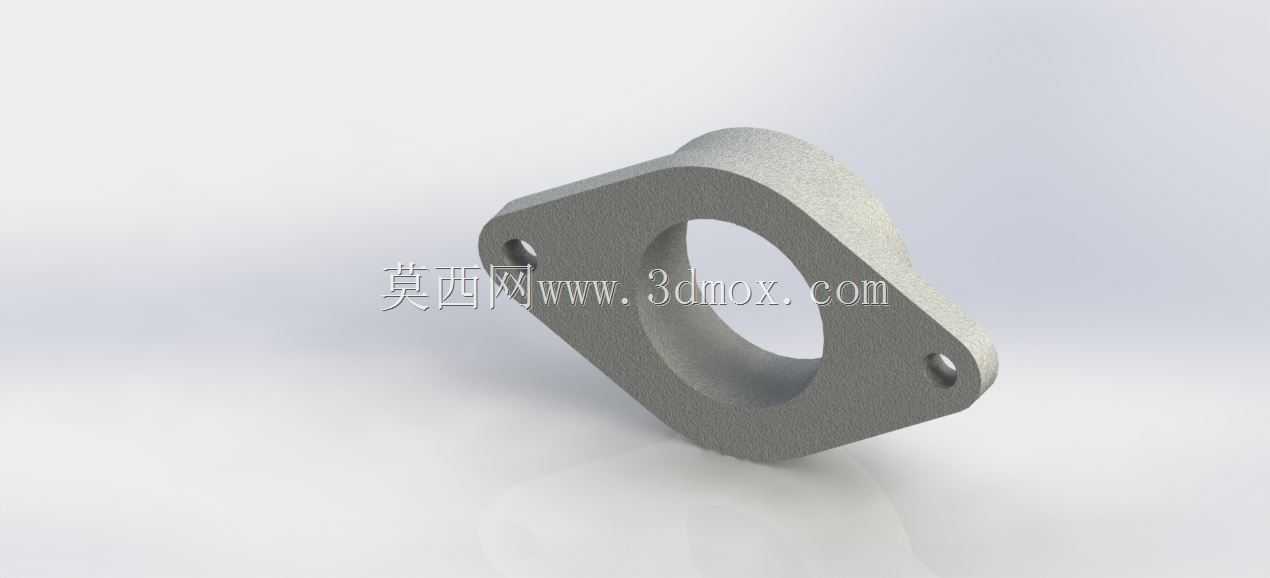

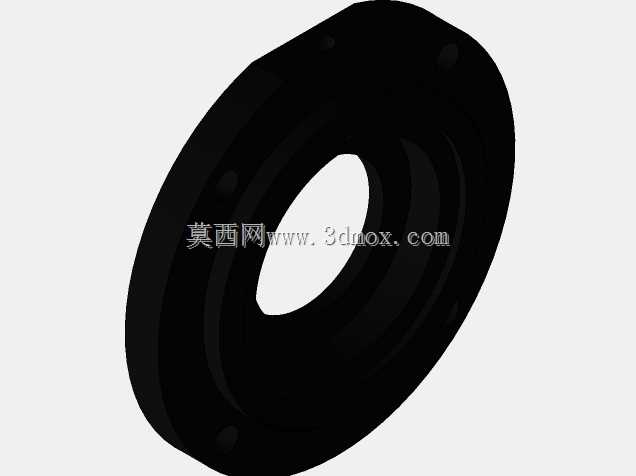

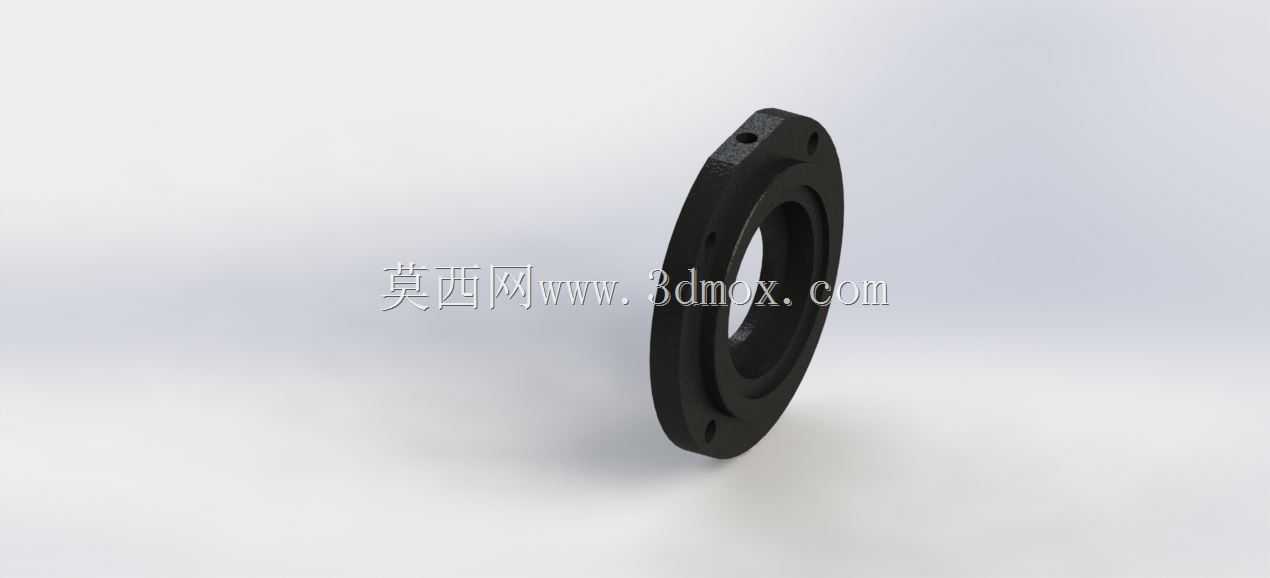

　　能直观体现离心力作用下流体从轴向吸入到径向甩出的能量转换路径；泵壳采用螺旋形压水室结构，流道断面面积沿叶轮旋转方向逐步扩大，可有效降低流体从叶轮甩出后的水力损失，把流体的动压平稳转换为静压，减少管路内的湍流脉动。设计过程中充分考虑了现场运维的拆装需求，泵壳的中分面位置、密封压盖的螺栓排布、轴承端盖的拆卸空间都做了预留，日常更换机械密封或者检修轴承时，不需要拆卸进出口管路和电机，只需要拆开泵壳中分面或者端盖即可完成作业，能大幅缩短现场故障停机的维修时长。进出口法兰的连接尺寸、密封面形式都匹配通用管路法兰标准，选型对接时不需要额外配置过渡法兰，可直接与同公称通径、同压力等级的工业管路对接，降低管路改造的额外成本。

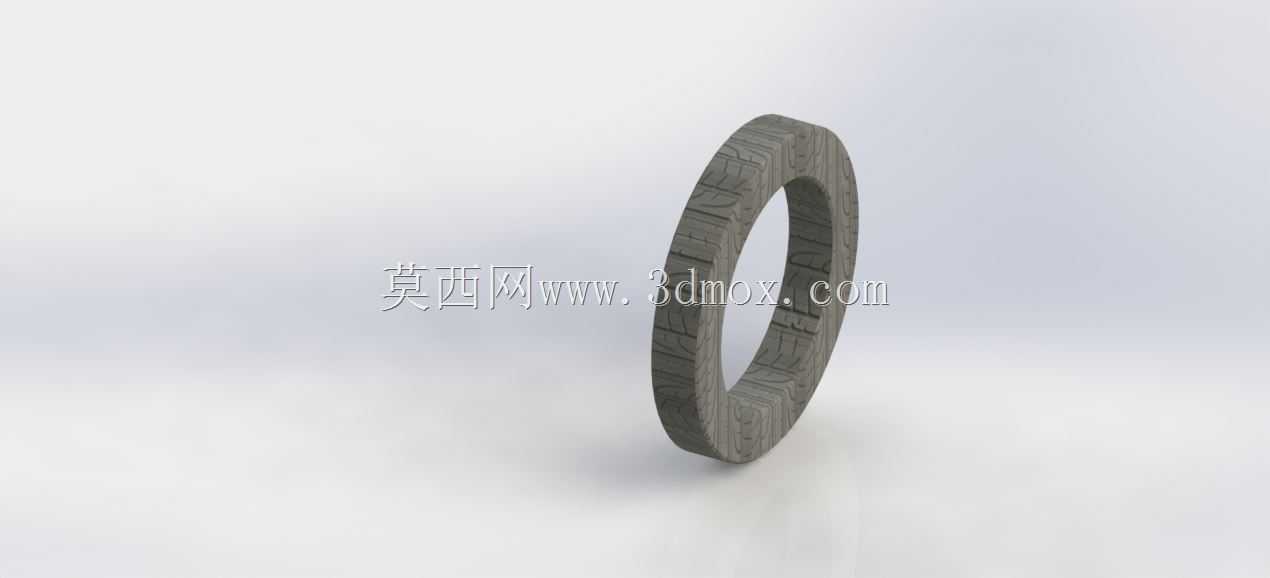

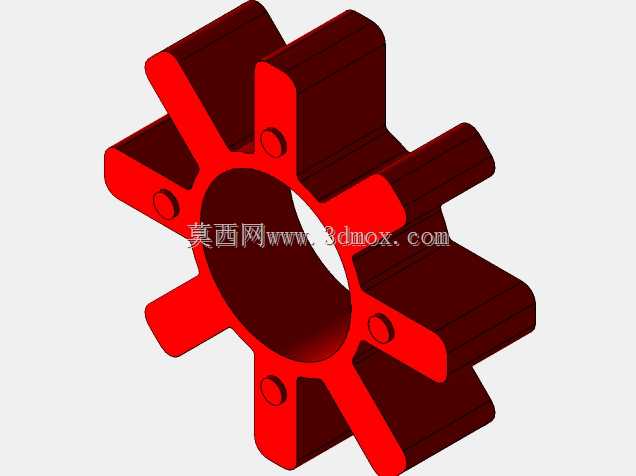

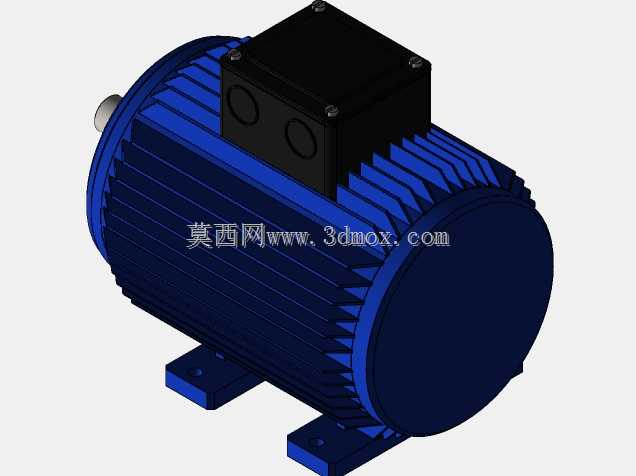

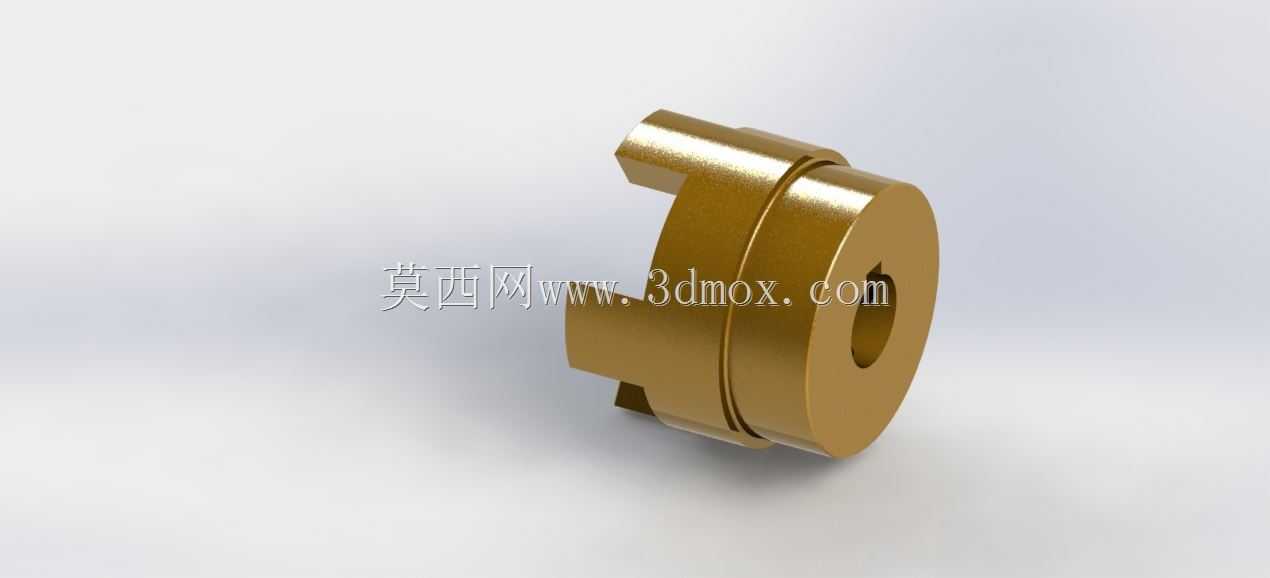

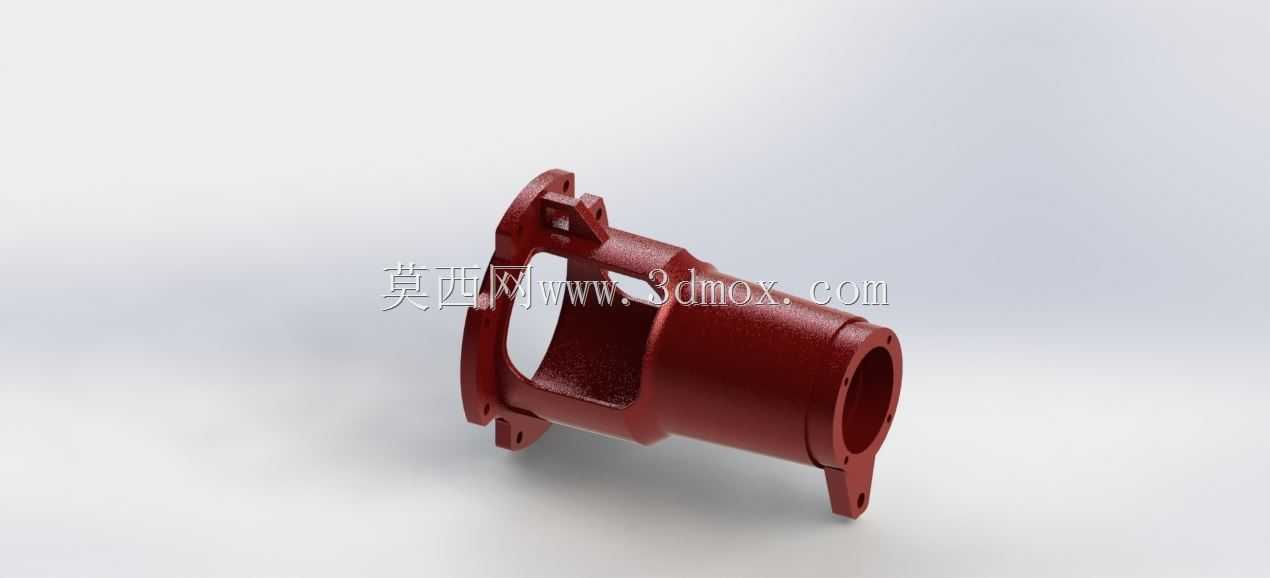

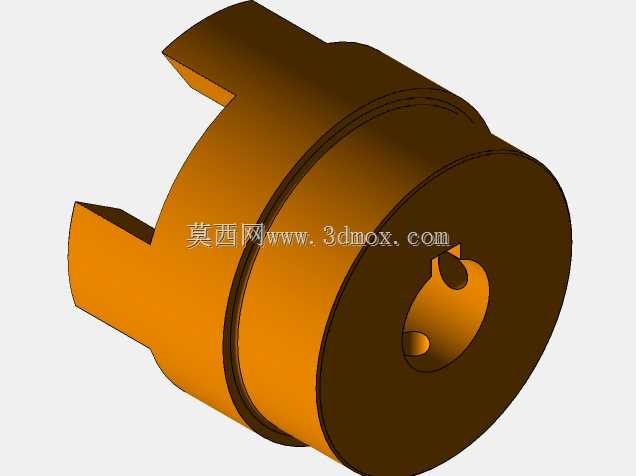

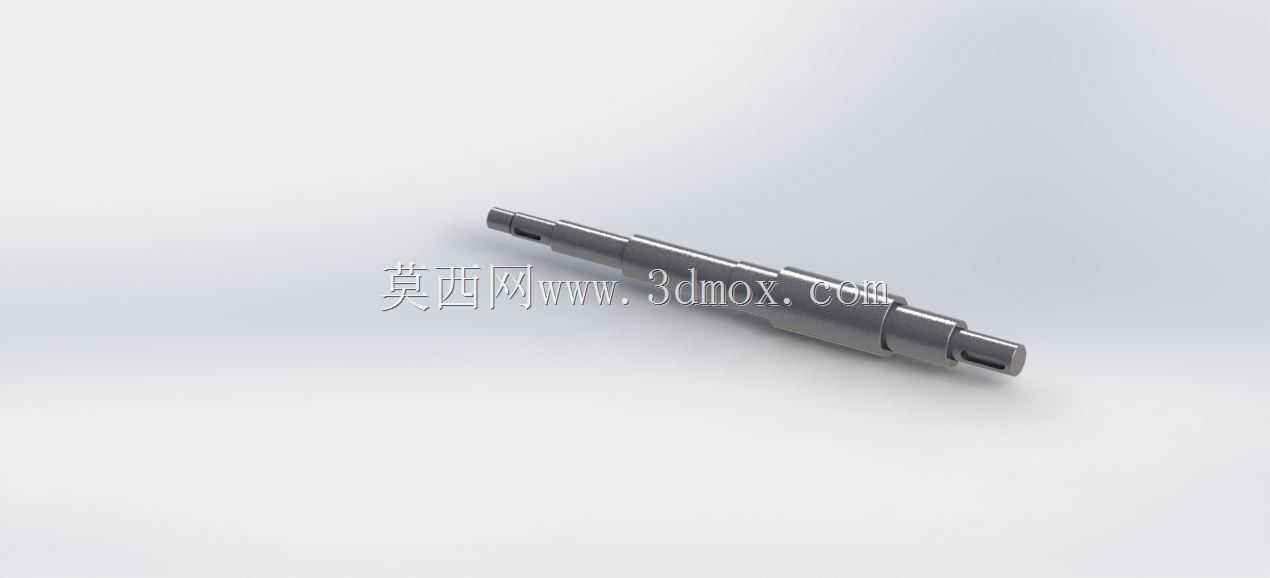

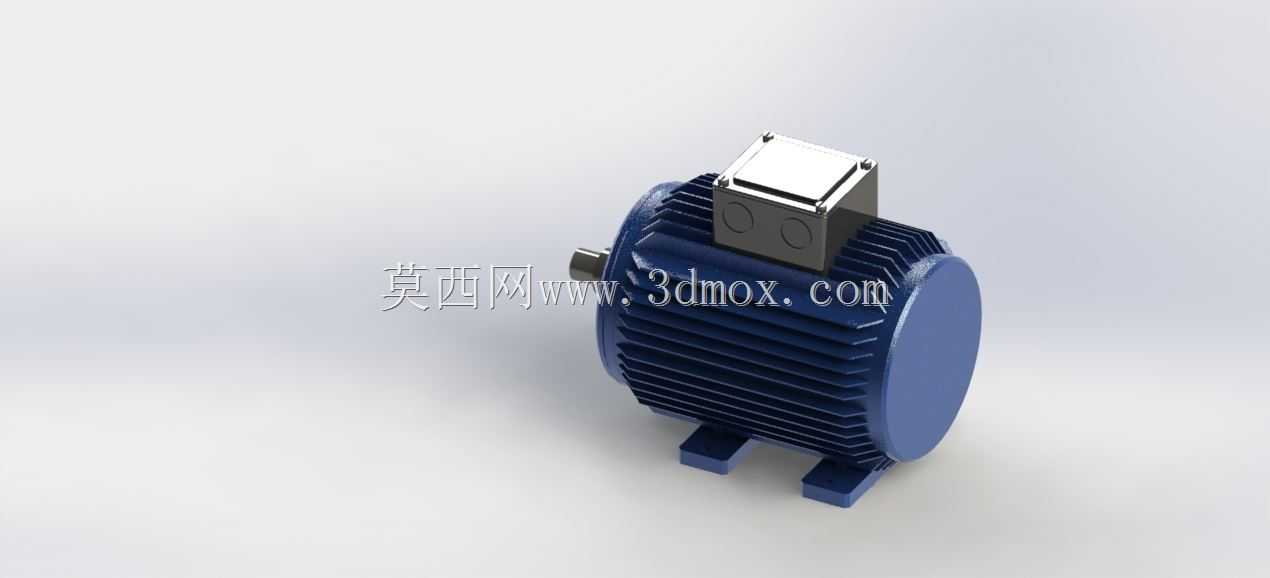

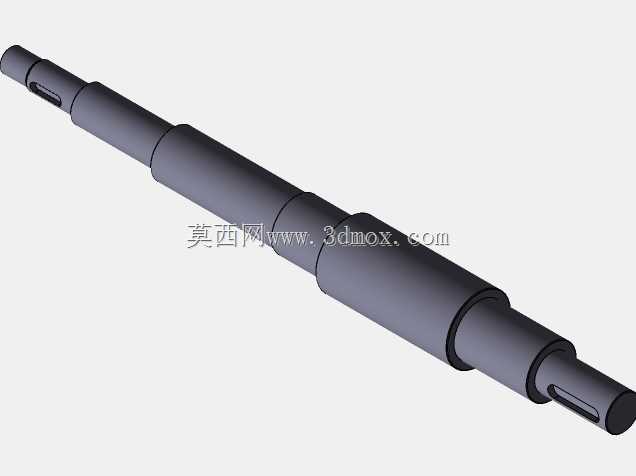

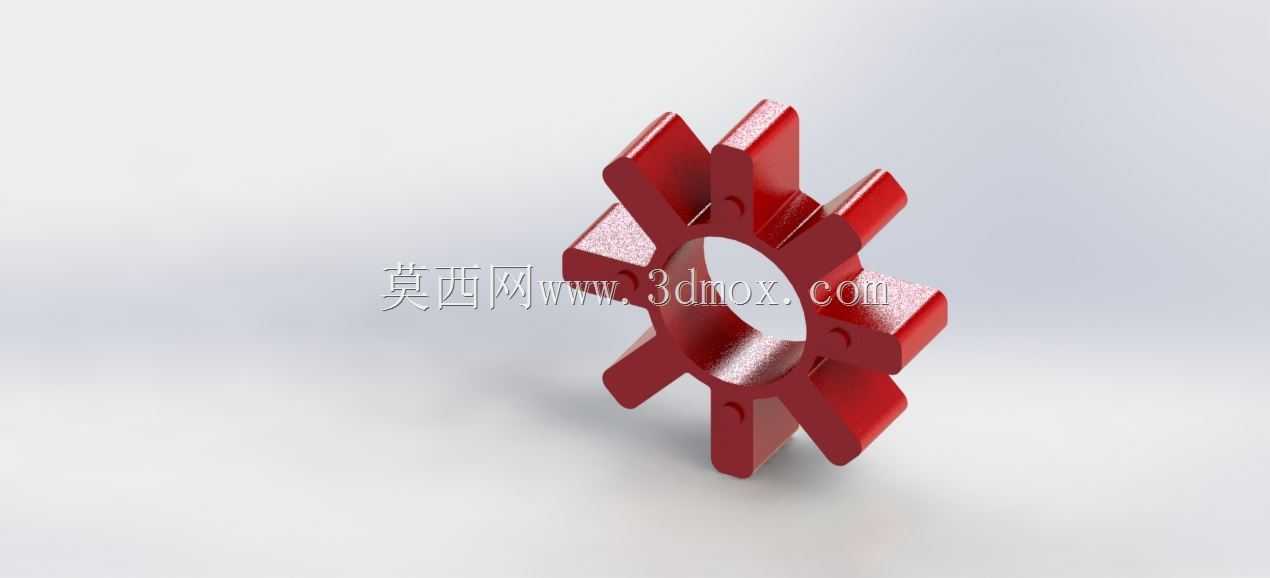

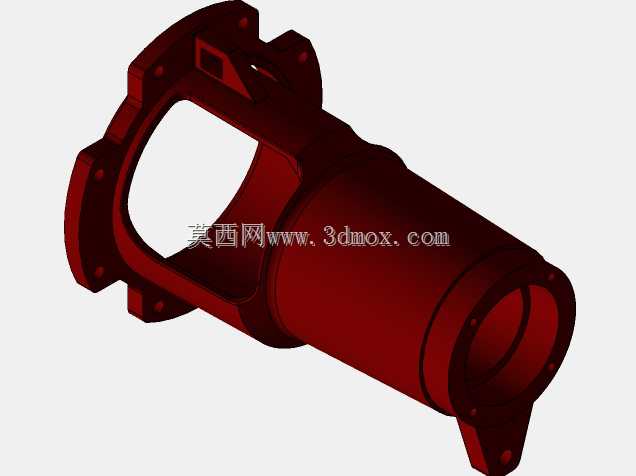

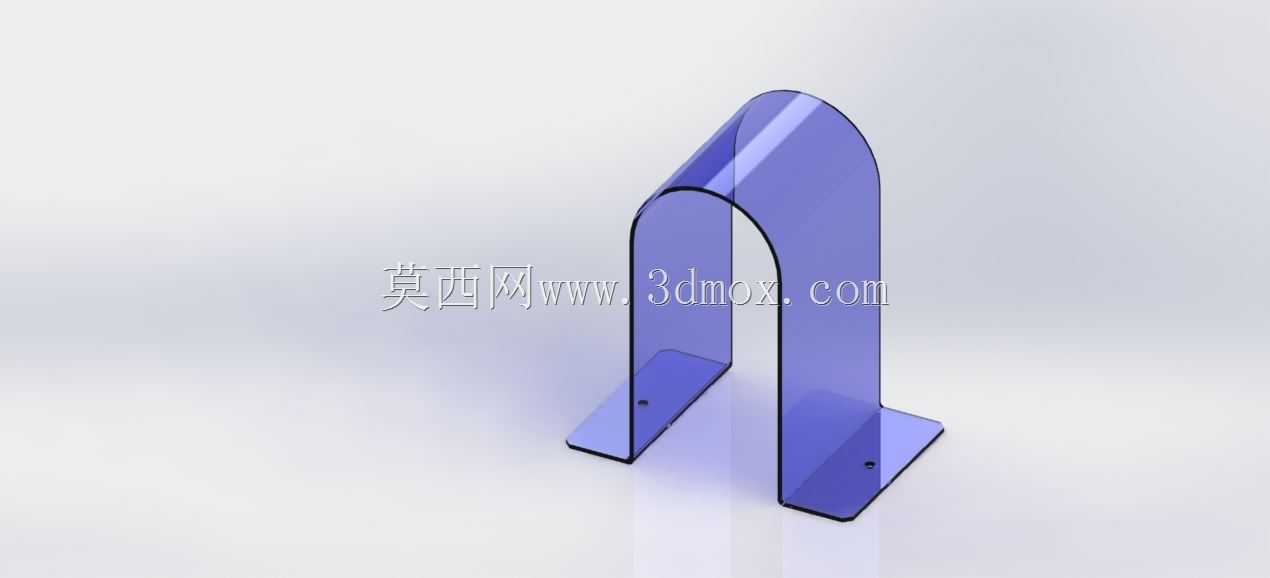

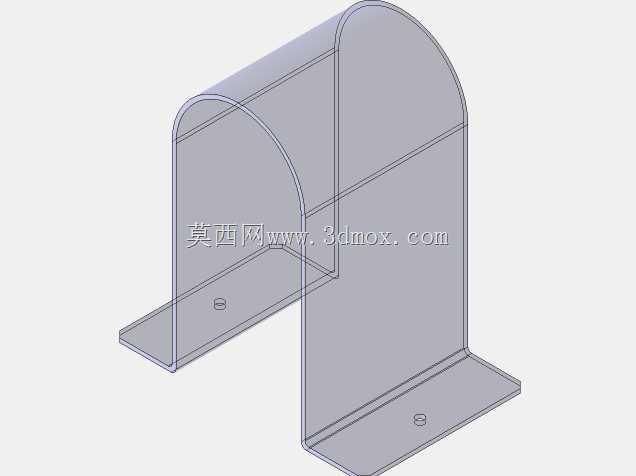

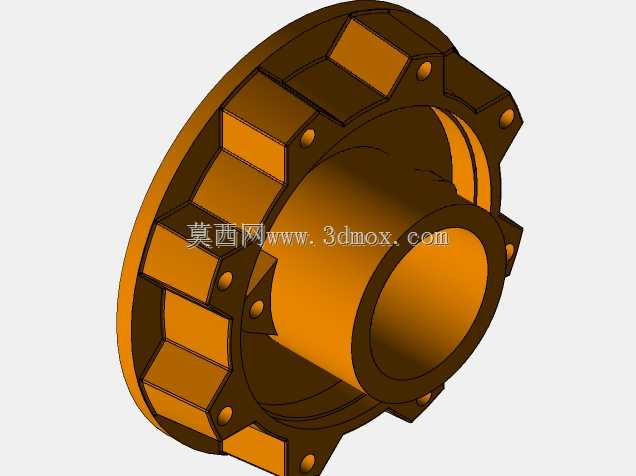

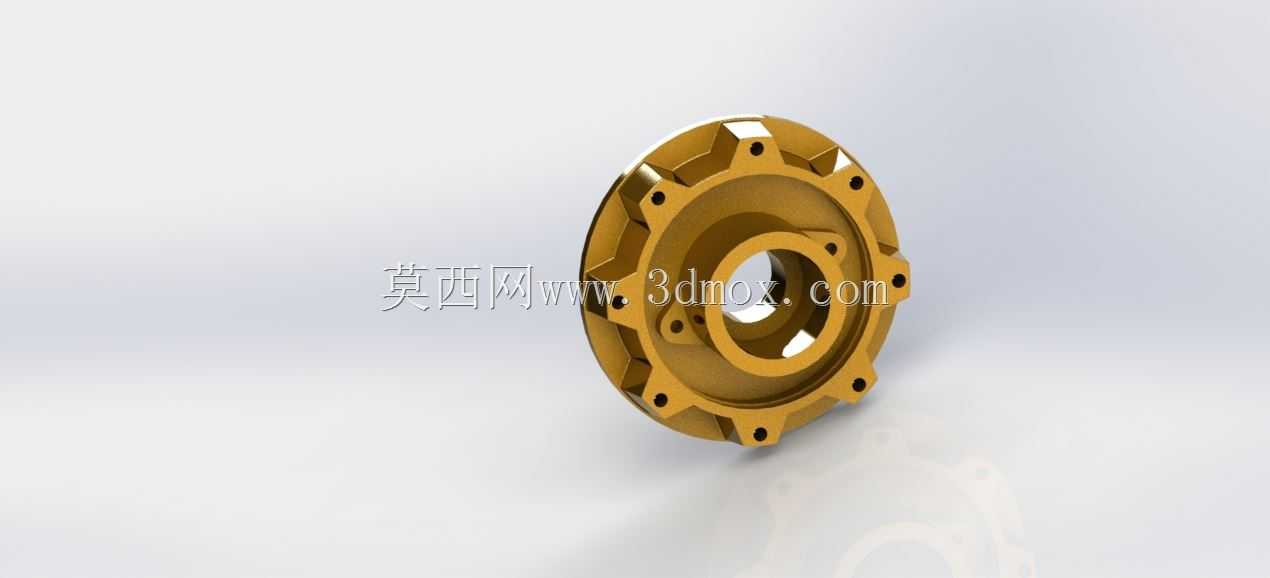

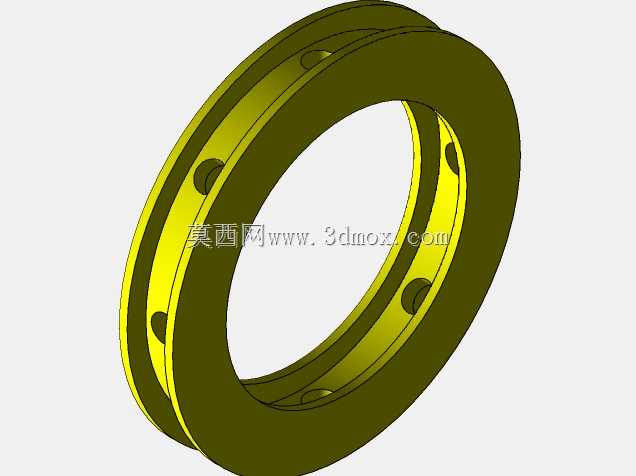

　　轴承组件的建模还原了两端支撑的结构形式，径向轴承承受叶轮旋转带来的径向载荷，推力轴承平衡泵启停和变工况运行时产生的轴向力，轴承位的润滑腔结构、密封挡圈的安装位置都做了准确还原，能直观展示轴承组件的润滑路径与密封防护逻辑，避免运行过程中润滑脂泄漏或者外界杂质进入轴承腔造成的磨损。轴封位置预留了机械密封和填料密封两种结构的安装空间，可根据输送介质的特性——比如清水、腐蚀性化工介质、含微小颗粒的流体——灵活选择适配的密封形式，不需要改动泵轴和泵腔的主体结构，拓展了泵体的适用场景范围。联轴器端的尺寸匹配标准Y系列电机的轴伸参数，选型时可根据设计流量、扬程参数匹配对应功率的四级或者二级电机，通过联轴器直连传动，传动效率比皮带传动更高，

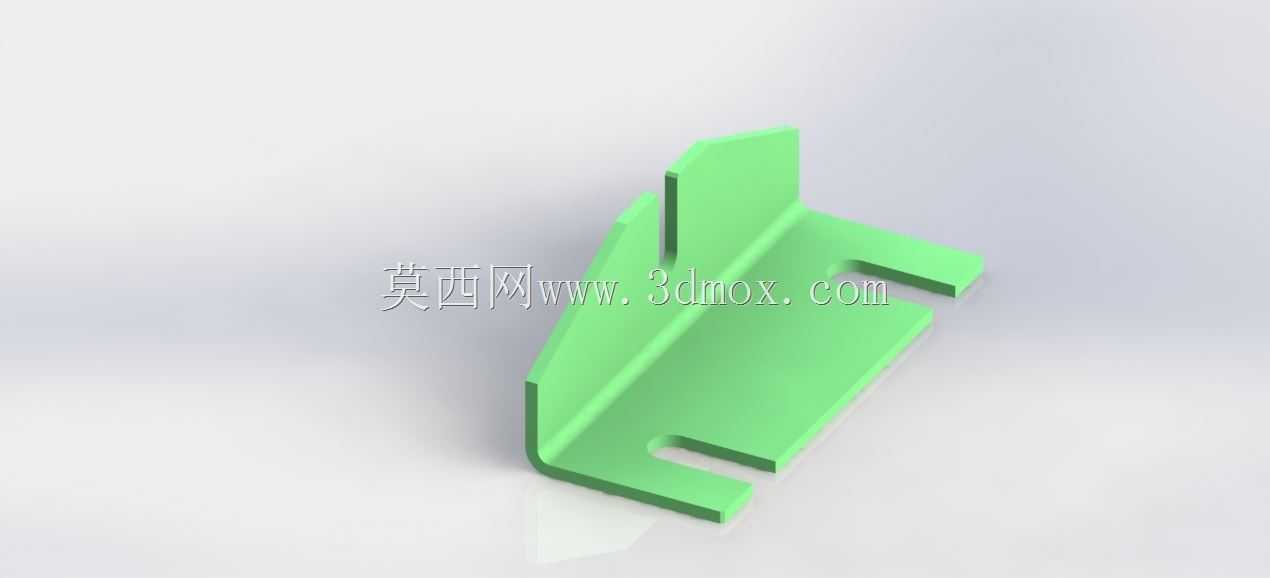

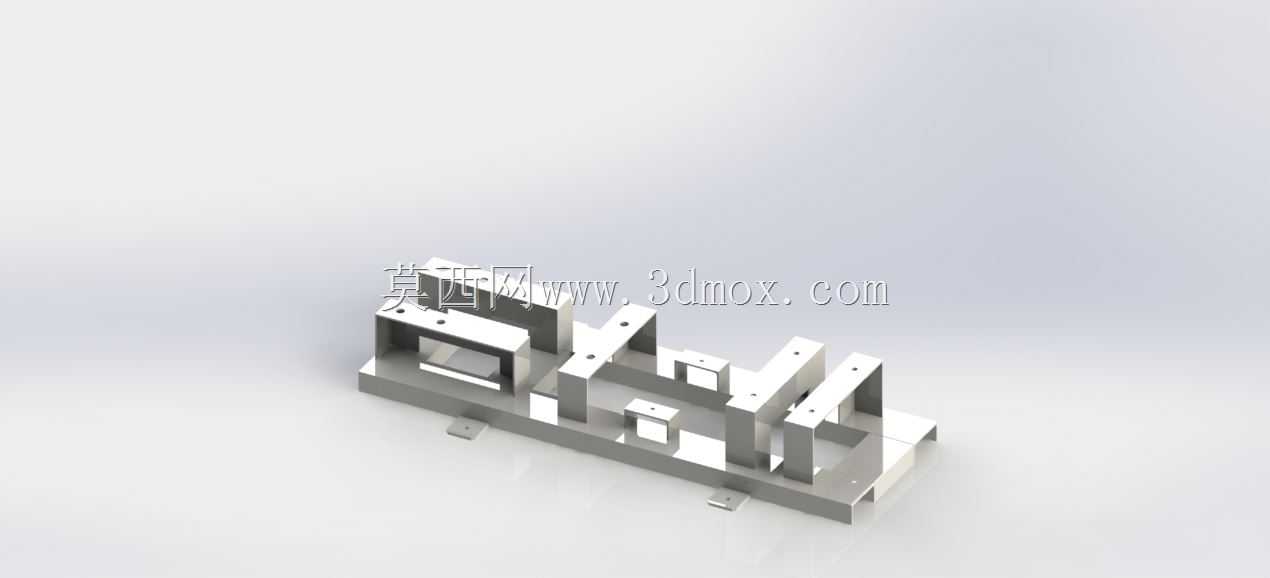

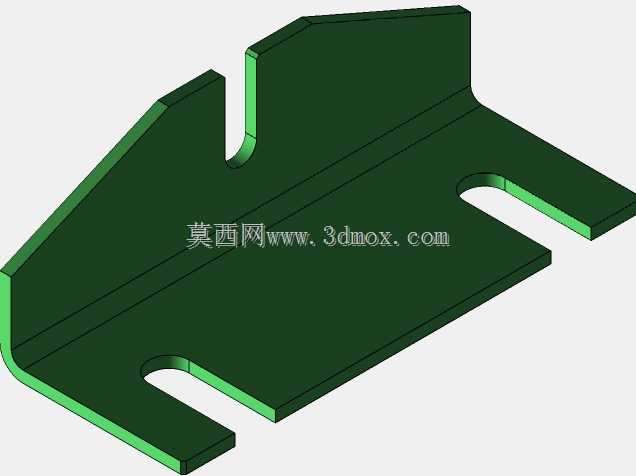

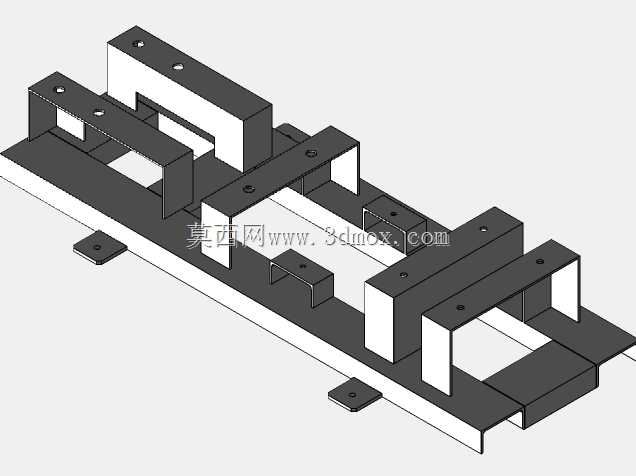

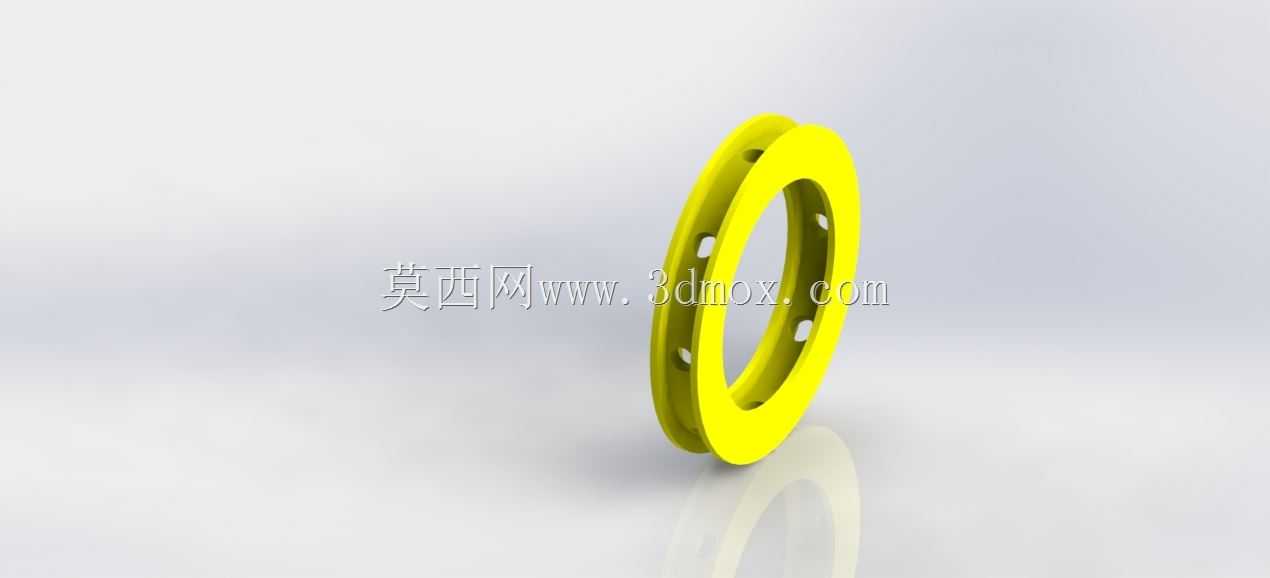

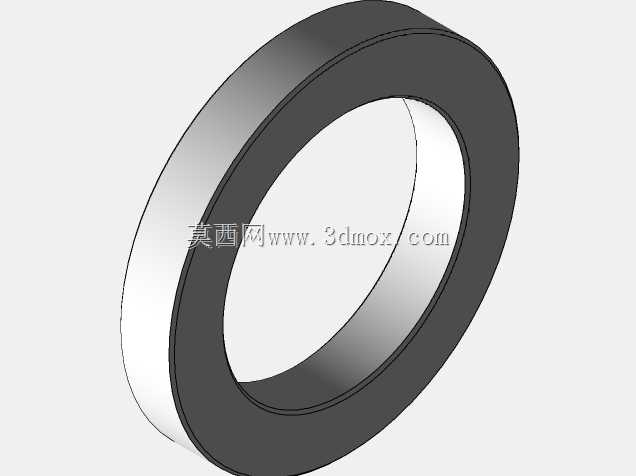

　　整体结构也更紧凑，减少整机的占地面积。从安装边界来看，整机的轴向长度、横向宽度、中心高尺寸都控制在常规卧式单级离心泵的尺寸区间内，进出口的中心高度与管路常规敷设高度匹配，现场布管时不需要做额外的管路抬升或者下沉调整；泵脚的安装孔位做了长圆孔设计，安装时可小范围调整泵体的轴向位置，方便联轴器对中找正，降低现场安装的调试难度。建模过程中所有配合面的装配间隙都按照实际机械加工的公差要求做了预留，比如叶轮口环与泵壳口环的间隙、轴承内圈与轴的过盈配合量、密封件的压缩量都符合实际装配要求，不存在干涉问题，可直接用于装配工艺模拟、运维拆装培训，也可作为同类型泵产品改型设计的基础数模，帮助结构设计人员快速完成方案迭代，减少重复建模的工作量。
