带燃气发生器的火箭一级涡轮泵结构设计

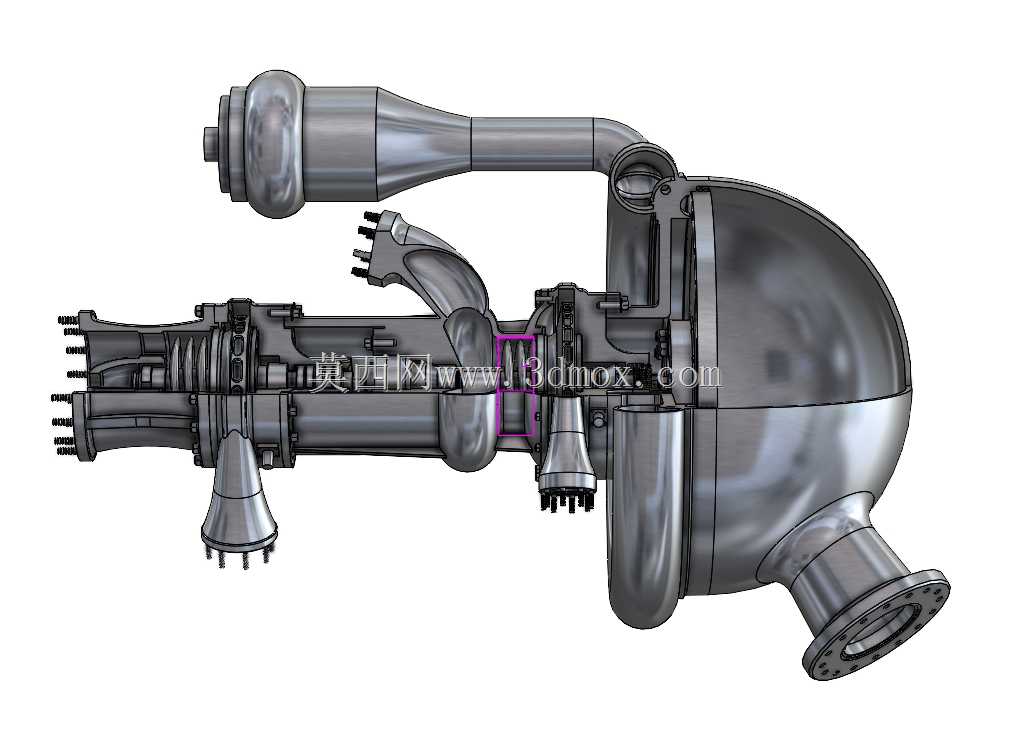

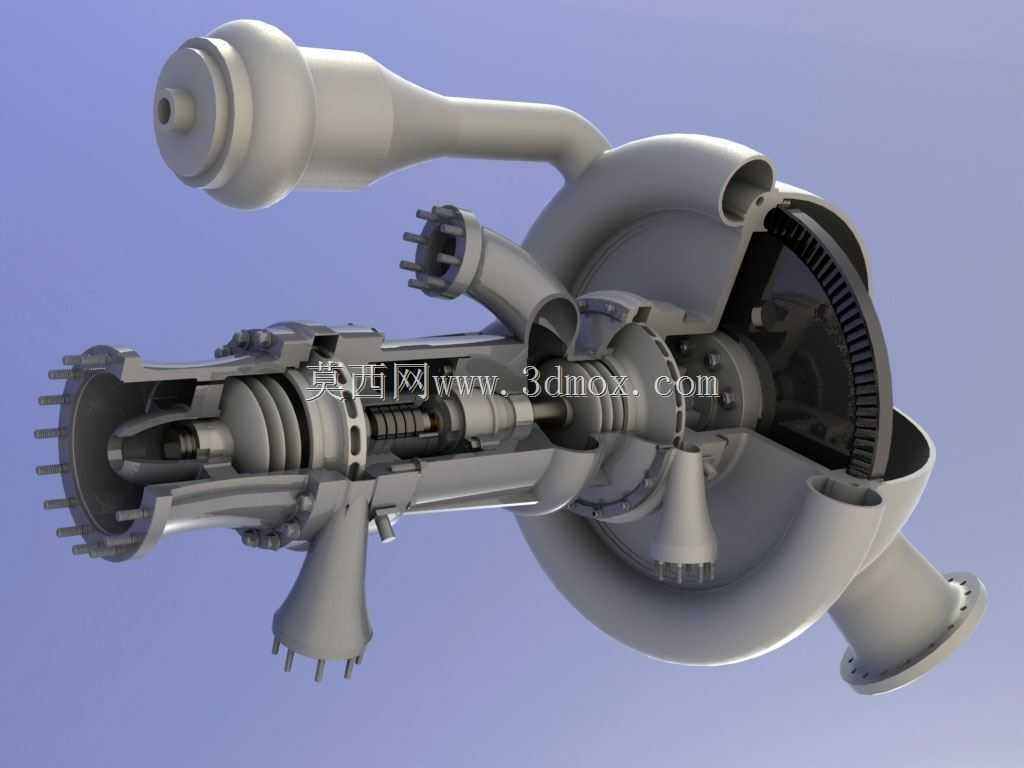

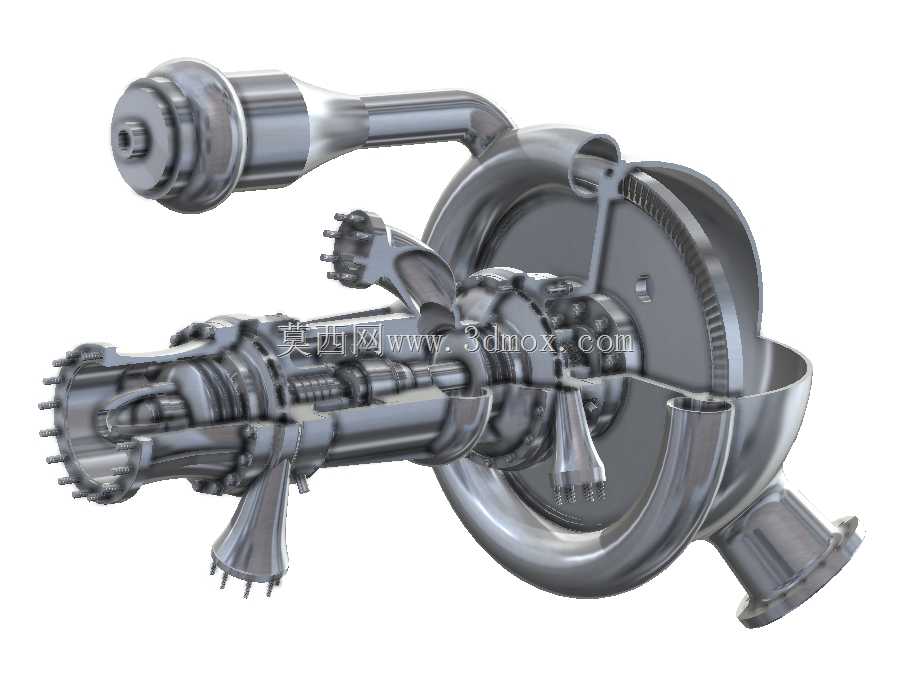

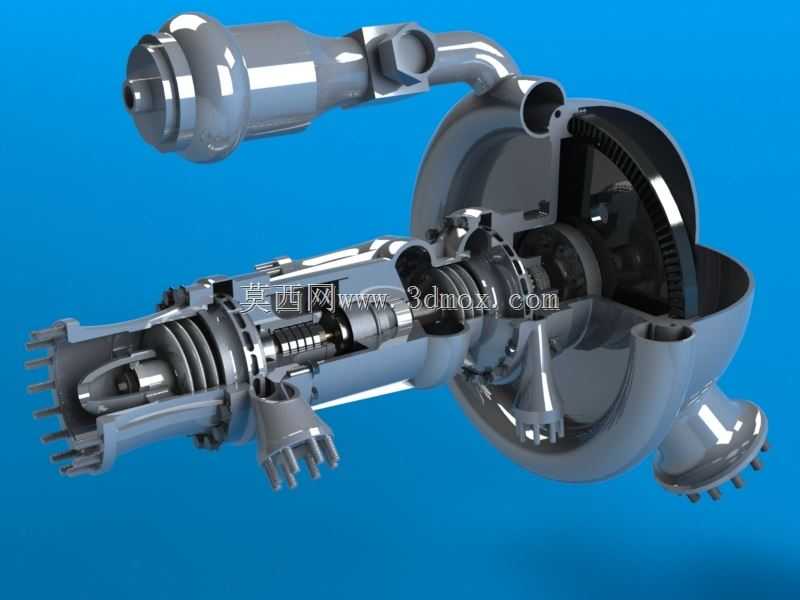

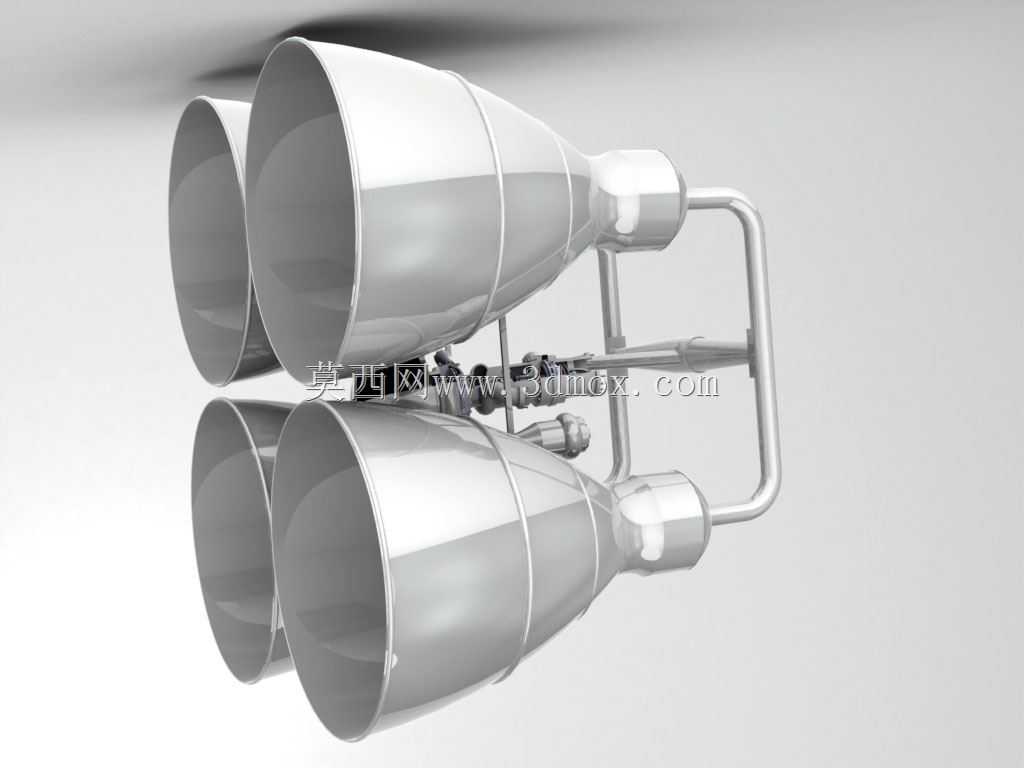

　　在液体火箭动力系统的工程落地环节，涡轮泵是决定推进剂输送效率、发动机推力输出稳定性的核心功能部件，这套带燃气发生器的一级涡轮泵总成，主要适配大推力液体火箭的一级动力段，承担着将贮箱内的燃料与氧化剂按额定流量、额定压力稳定泵入推力室的核心作用，其工作状态直接决定火箭起飞阶段的动力可靠性。从实际应用场景来看，这类涡轮泵需要在火箭起飞后的大过载、强振动环境下持续稳定工作，既要承受燃气发生器输出的高温高速燃气冲击驱动涡轮端高速旋转，又要通过同轴连接的泵轮端完成低温推进剂的增压输送，两端的工作温差、转速差匹配是结构设计中的核心难点。从功能特性上看，这套总成集成了燃气发生器涡轮驱动端、燃料泵轮腔、氧化剂泵轮腔、密封隔离段、主轴支撑结构、

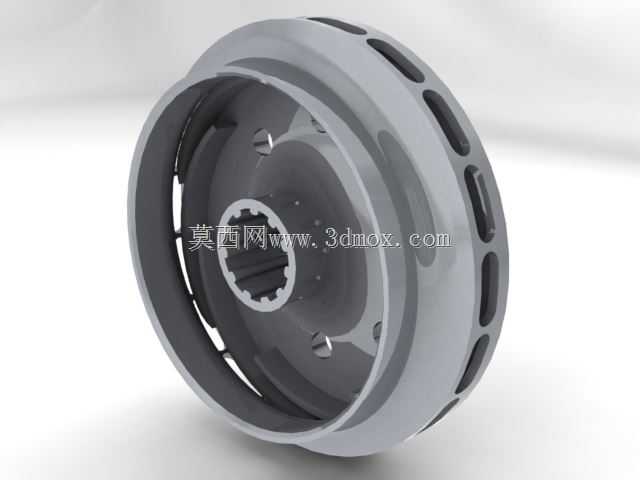

　　安装连接法兰等多个功能模块，涡轮端采用径流-轴流组合式叶片构型，能够最大化利用燃气发生器输出的燃气动能，减少余速损失，泵轮端针对不同推进剂的物理特性匹配了对应的叶片流道曲率，避免在高转速工况下出现气蚀问题，中间的密封隔离段采用多道迷宫密封+动环密封组合结构，能够有效阻隔两端介质互窜，同时降低高温端向低温泵端的热传导，避免低温推进剂提前汽化引发泵效下降。在设计思路上，整套结构优先保证同轴度公差要求，主轴采用阶梯式变径设计，在涡轮端、两个泵轮端、支撑轴承位分别设置不同的轴径尺寸，既满足不同位置的扭矩传递需求，又为密封件、轴承的安装预留定位轴肩，所有转动部件的质心均严格落在主轴轴线上，

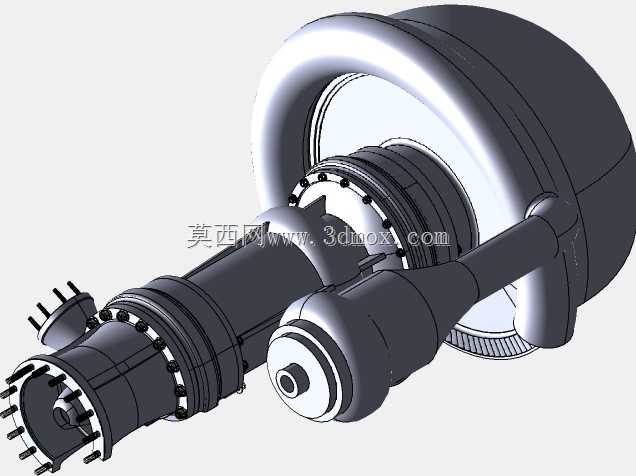

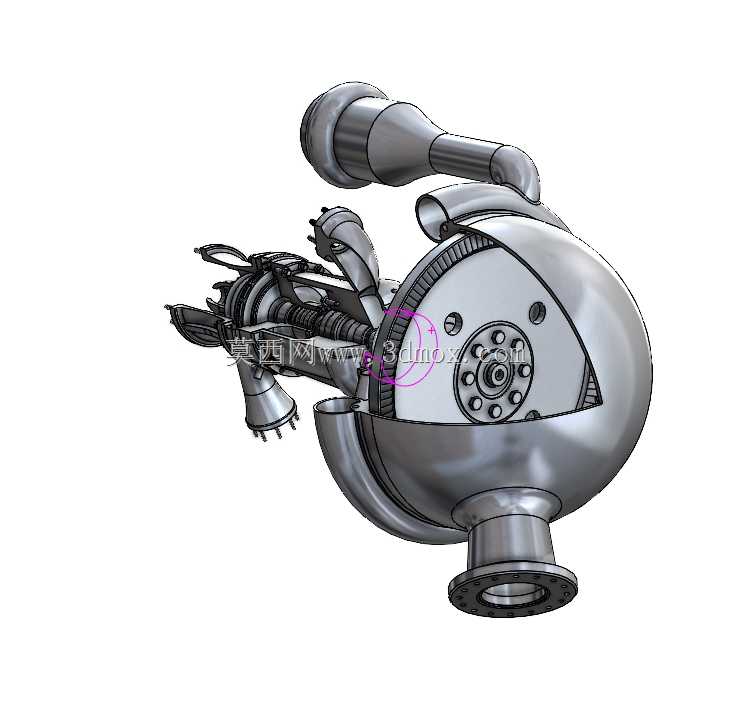

　　将高转速下的动不平衡量控制在航天动力部件允许的公差范围内；壳体部分采用分体式拼接结构，各段壳体通过止口定位+高强度螺栓连接，既方便加工阶段的流道精度控制，也便于后续装配阶段的部件调试与检测。从外形尺寸与安装边界来看，这套涡轮泵的整体轮廓适配大推力液体火箭一级发动机的舱段安装空间，轴向总长度控制在发动机舱段的径向安装尺寸范围内，周向分布的燃料、氧化剂入口法兰、燃气入口法兰、高压介质出口法兰的接口位置，均匹配火箭贮箱输送管路、燃气发生器排气管路、推力室输送管路的走向布局，安装脚的螺栓孔位与发动机机架的安装点位完全对应，安装后整体重心落在机架的承载中心线上，避免火箭起飞过载下产生额外的偏置力矩。在实际工程应用中，

　　这类涡轮泵的转速通常达到每分钟数万转，因此在结构设计中对轴承支撑位的润滑通道、冷却通道也做了集成化设计，将润滑介质通道直接加工在壳体壁内部，减少外部管路连接带来的泄漏风险，同时在涡轮端的壳体壁面设置了隔热防护层结构，降低高温燃气向相邻部件的热辐射影响。对于三维建模从业者而言，这套模型的结构细节完整还原了工程实际中的涡轮泵设计逻辑，从叶片的型面参数到密封槽的尺寸公差，从法兰的螺栓分布到主轴的轴肩定位，都严格遵循航天动力部件的设计规范，能够为同类高速旋转泵、航天动力部件的结构设计提供清晰的参考逻辑，也可作为液体火箭动力系统结构教学、原理演示的具象化参考载体。在结构细节处理上，泵轮与涡轮的叶片均采用了变厚度设计，叶片根部做了圆角过渡处理，减少高转速下的应力集中问题，壳体的流道部分做了光滑过渡处理，降低介质流动过程中的阻力损失，所有连接螺栓的规格、分布间距均按照高压容器的连接强度要求计算确定，能够承受泵腔内部的高压介质压力与工作过程中的振动载荷。
