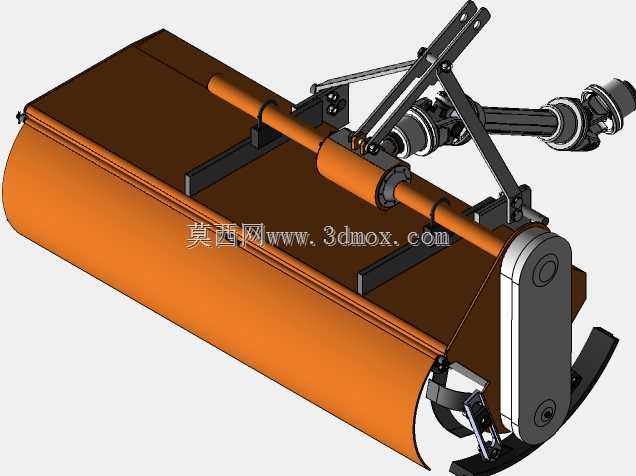

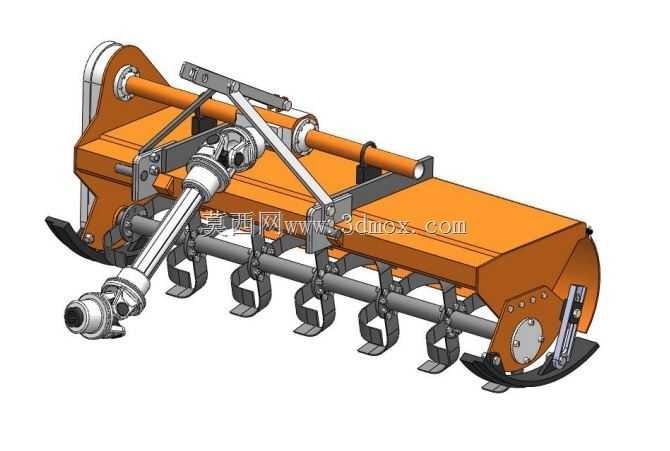

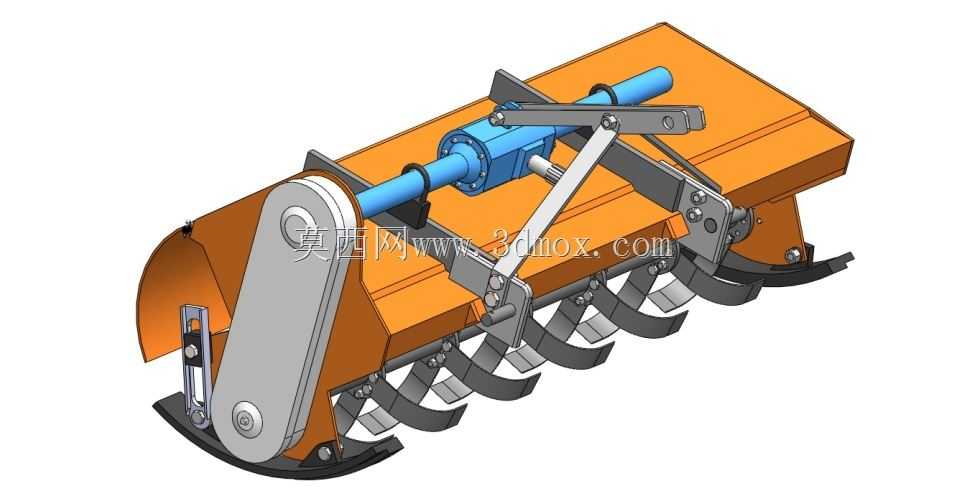

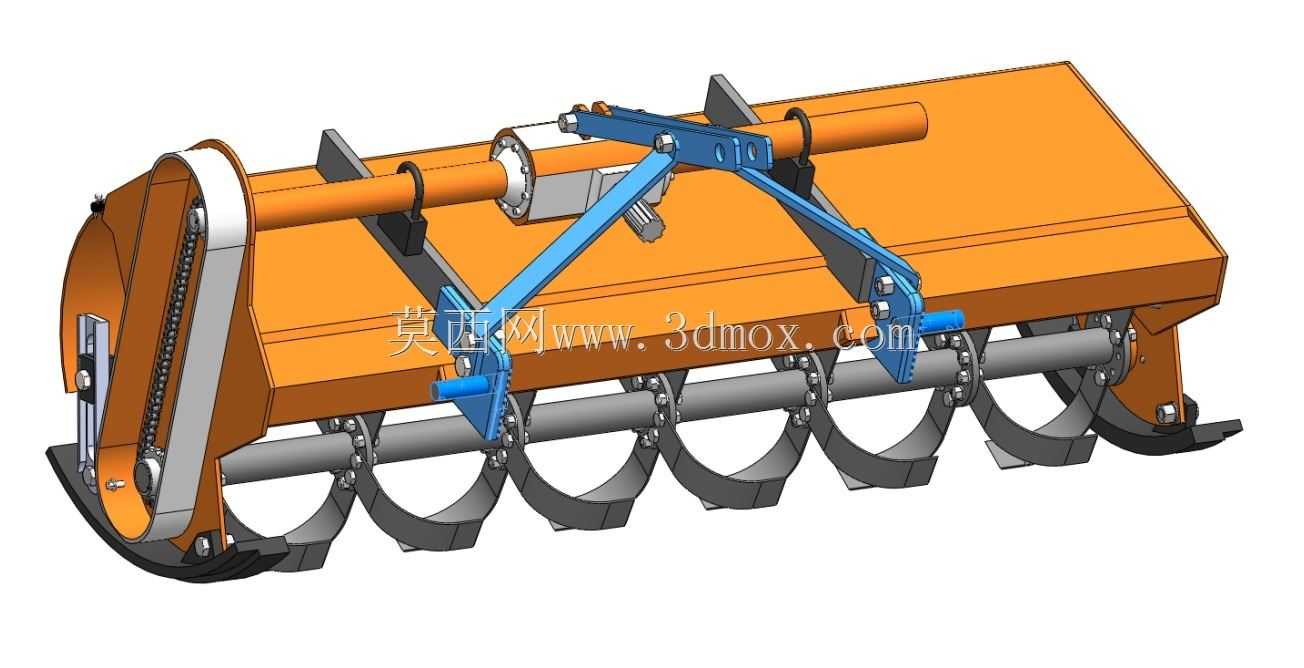

农用旋耕作业设备结构三维设计

　　在大田种植的耕整环节里，旋耕机是衔接前茬清茬与后续播种的核心作业机具，这套三维结构完整还原了设备从机架挂载到刀辊作业的全部分件配合关系，能直接给农机改型、部件优化提供可参照的结构基准。不同于传统铧式犁的翻垡作业逻辑，旋耕机依靠高速回转的刀轴带动刀片切削土壤，单次作业就能完成碎土、平茬、混拌表层土的工序，作业后地表平整度高，土块细碎度能直接满足旱作播种的种床要求，在北方旱地小麦玉米轮作区、南方水田稻油轮作区都有极高的使用频次，尤其适配地块零散、需要频繁转场的中小型种植主体，配套不同马力段的拖拉机三点悬挂结构就能完成挂接，不需要额外改装主机的液压输出回路。

　　从结构设计逻辑来看，这套模型优先考虑了作业时的受力传递路径：主框架采用矩形管焊接成型，挂载点位置做了加厚贴板补强，避免拖拉机带动机具入土作业时，悬挂接耳位置因交变载荷出现焊缝开裂的问题。刀辊部分的刀片排布遵循螺旋线错齿原则，相邻刀座的轴向间距、周向夹角都经过匹配计算，保证作业过程中每时刻切削土壤的刀片数量保持稳定，不会出现整根刀辊同时切削硬土层带来的负载骤增，既降低了拖拉机的动力输出波动，也能减少刀轴轴承座的冲击载荷，延长传动部件的使用寿命。刀座与刀辊轴的连接采用沉头螺栓加防松垫片的固定形式，日常作业中刀片磨损后可以快速单独更换，不需要拆解整个辊轴组件，降低田间维护的时间成本。

　　考虑到不同区域的土壤条件差异，这套结构在设计时预留了耕深调节的安装边界：侧边的限深轮支架开有长条形调节孔位，作业人员可以根据农艺要求的耕深，调整限深轮相对于刀辊的高度位置，常规作业状态下耕深调节范围覆盖10厘米到22厘米，既可以满足浅耕灭茬的表层作业需求，也能适配深翻前的浅层碎土混肥作业。传动侧的齿轮箱壳体采用一体化铸造成型的结构设计，内部齿轮的啮合间隙、轴承的安装位都做了同轴度公差约束，保证动力从拖拉机PTO轴传递到刀辊时的传动效率，同时齿轮箱的加油口、放油口位置都预留了足够的操作空间，日常保养时不需要拆解周边护板就能完成润滑油更换。

　　设备的外形尺寸匹配国内主流50-90马力段拖拉机的后悬挂空间，整机横向作业幅宽控制在1.8米，转场运输时整机宽度不超出拖拉机后轮的外侧边界，乡村狭窄道路通行时不需要额外拆卸部件；纵向安装尺寸避开了拖拉机后悬挂的下拉杆运动干涉区间，提升机具时不会出现部件磕碰拖拉机后配重的问题。顶部的机罩采用弧形折弯钢板结构，既可以阻挡作业时土块向后飞溅伤及操作人员，也能引导被刀片抛起的土块向前回落再次被切削，进一步提升碎土效果，机罩与主框架的连接采用快拆式螺栓结构，需要清理刀辊缠绕的作物残茬时，翻开上部机罩就能获得足够的操作空间。

　　在实际作业场景中，这套结构还兼顾了不同作业模式的适配性：如果是水田作业，只需要更换专用的水田刀片，同时调整刀辊的回转转速，就能完成水田的打浆平地作业，不需要额外更换整机框架；如果是果园行间作业，可以通过调整侧边传动箱的安装位置，缩减单侧的突出尺寸，避免作业时磕碰果树树干。整套三维结构把每个部件的安装配合关系都做了完整还原，包括螺栓的穿向、垫片的放置位置、润滑脂嘴的安装角度都和实际量产机具保持一致，结构设计人员可以直接在这个基础上做轻量化改型，比如针对特定区域的土壤硬度调整刀辊的壁厚、优化刀片的切削角度，也可以借助这个模型完成作业过程的运动仿真，校验不同耕深下部件的运动干涉情况，减少物理样机的试制迭代次数。
