工业产线物料转运卸垛作业设备结构

　　在快消品、建材、化工包装等行业的成品仓储与产线衔接环节，卸垛作业是连接整垛物料存储与单工位上线的核心节点，传统人工拆垛不仅劳动强度大，面对单垛重量超一吨、堆叠层数达4-6层的整托物料时，作业效率受人员体能限制波动极大，同时人工拆解过程中极易出现物料磕碰、垛型坍塌引发的安全隐患，这类卸垛设备的设计初衷，就是替代人工完成整垛物料的逐层拆解、有序输出，打通仓储端到产线上料端的自动化流转链路。从实际作业场景来看，这类设备多部署在成品仓库出库口、生产车间上料段、物流分拣线的前端工位，适配纸箱包装、袋装粉料、瓶装周转箱、硬质工业件包装箱等多种规整包装形态的物料，可对接辊筒输送机、皮带线、AGV接驳台等多种上下游设备，不需要人工干预即可完成整垛物料的自动拆分，单工位作业效率可稳定维持在每小时300-600件，远高于人工作业的平均产出，同时能避免人工搬运过程中出现的物料包装破损、人员砸伤等问题。设备的功能设计围绕整垛定位、逐层拆解、物料输出三个核心环节展开，入料端预留了标准叉车、AGV小车的对接空间，整托物料由叉车或AGV输送至设备内部的承载工位后，设备自带的定位机构会对托盘位置进行微调，抵消托盘摆放过程中出现的±50mm位置偏差，保证后续拆解机构的对位精度；拆解执行端根据物料形态不同，可适配夹抱式、吸盘式、托举式等不同的取料结构，针对表面平整的纸箱类物料采用真空吸盘组取料，针对袋装易变形物料采用双侧夹抱结构，

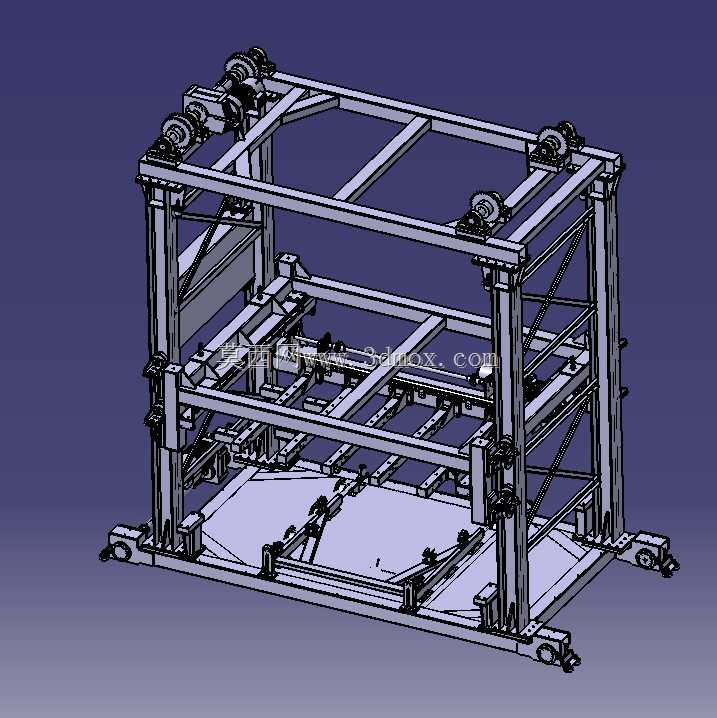

　　针对硬质周转箱采用底部托举加侧挡的固定方式，取料过程中会根据物料重量自动调整夹持力或吸盘负压值，避免夹损包装或者吸力不足出现物料掉落。从设计思路层面，整个设备的结构框架采用模块化拆分设计，底部承载段、升降导向段、取料执行段、出料输送段均可独立拆分运输，现场安装时不需要进行大量的焊接配作，仅通过螺栓连接即可完成整体组装，大幅降低现场安装调试的周期；升降导向结构采用双立柱加直线导轨的导向形式，配合链条或同步带传动实现取料机构的上下位移，导轨安装面预留了调整垫片的安装空间，可在现场安装时校正导轨的平行度，避免长期运行出现卡滞、磨损不均的问题；设备的安全防护设计覆盖了作业全区域，入料口、出料口均设置了安全光栅，

　　人员误入作业区域时设备会立即停止运行，设备框架外围设置了可拆卸的防护网，避免运行过程中零部件脱落或物料掉落引发安全事故，同时设备顶部预留了检修平台与安全护栏，方便后期维护人员对顶部传动部件进行检修保养。关于外形尺寸与安装边界，这类常规适配1200*1000mm标准托盘的卸垛设备，整体占地长度约3.8米、宽度约2.2米、高度根据最大堆叠层数适配，常规6层堆叠物料对应的设备总高度约4.2米，安装时需要在设备周边预留不小于1米的检修维护空间，入料端需要预留叉车或AGV的回转通道，通道宽度不小于3.5米以保证转运车辆顺畅通行；设备底部的固定采用膨胀螺栓与地面连接，地面需要做硬化处理，地面平整度误差控制在每2米范围不超过3mm，

　　避免设备框架安装后出现倾斜，影响升降机构的运行精度；出料端的输送面高度可根据上下游对接设备的高度进行调整，常规对接高度在700-1200mm区间内可定制，保证物料输出时可顺畅过渡到下游输送线，不需要额外增加转接机构。在实际选型适配过程中，需要提前明确待卸垛物料的单包重量、包装形态、堆叠垛型、托盘尺寸、上下游设备对接高度等核心参数，才能匹配对应承载力的取料机构、适配行程的升降结构，避免出现设备选型与实际作业需求不匹配的问题；同时设备的气路、电路走线均采用内部拖链收纳，避免走线外露在作业区域内，减少长期运行过程中管线被物料剐蹭、积灰损坏的风险，拖链内部预留了15%的备用线缆空间，方便后期增加检测传感器时不需要重新布设整段线路。设备的检测点位覆盖了托盘到位检测、物料有无检测、取料到位检测、升降上下限位检测等多个节点，所有检测信号均接入设备的控制单元，可实时反馈设备的运行状态，出现缺料、卡料、位置偏差等异常时会自动触发停机并给出异常提示，方便运维人员快速排查故障点，减少设备停机等待时间。
