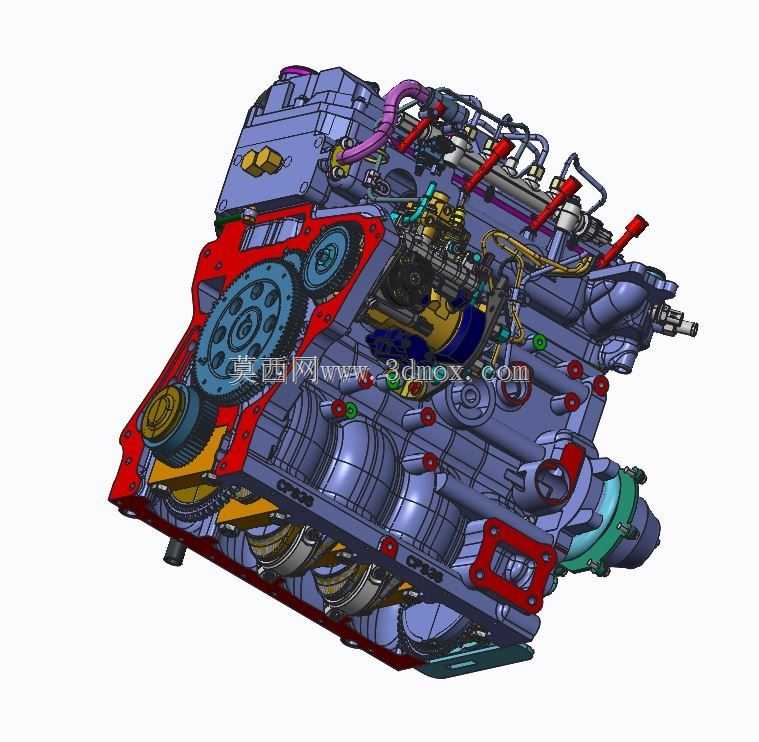

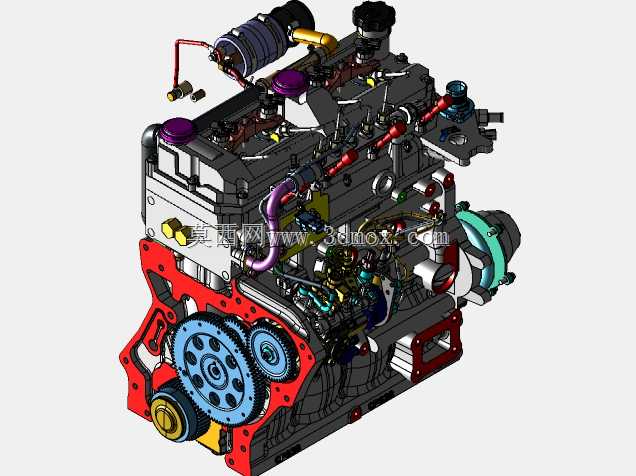

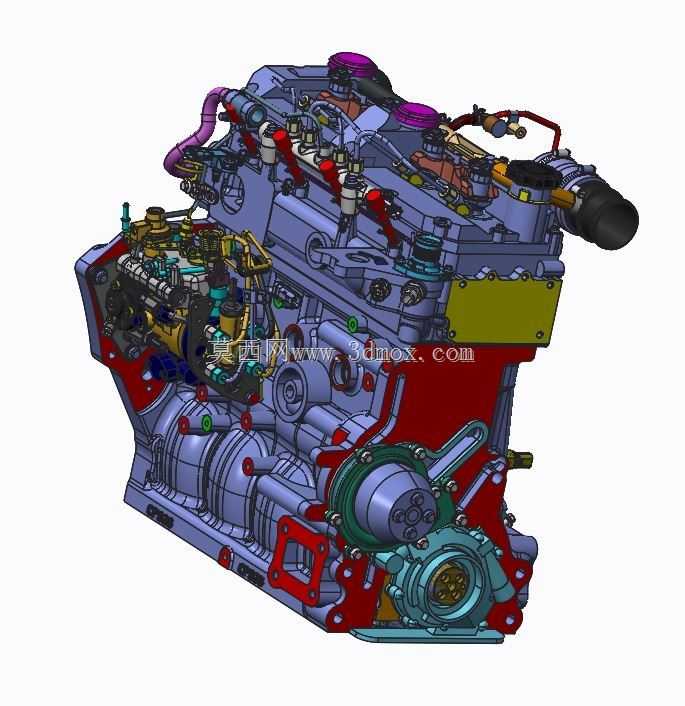

3.0升排量集成式内燃动力装置结构设计

　　在非道路移动机械、小型工程机械以及固定式动力机组的配套场景中，3升级别的内燃机始终占据着不小的应用份额，这类动力单元既需要满足紧凑舱体的布置要求，又要兼顾润滑、冷却系统的运行可靠性，减少外接管路带来的泄漏风险与装配复杂度。本次设计的内燃动力装置，核心思路就是将原本独立布置的机油泵壳体、冷却液泵壳体与发动机缸体前端的安装面做集成化处理，从结构根源上压缩附属部件的占用空间，同时减少密封结合面的数量，降低长期运行过程中出现油液、冷却液渗漏的概率。

　　从实际使用场景出发，这类集成结构的内燃机，适配范围覆盖了小型装载机、3吨级内燃叉车、固定式发电机组以及小型农用作业机械，这类设备的动力舱空间普遍局促，传统分体式布置的机油泵、冷却液泵需要单独设计安装支架，还要布置多段外接管路连接油道、水道，不仅装配工序繁琐，设备在颠簸、高负荷连续作业工况下，管路接头、支架固定位置很容易出现松动失效，直接影响设备的出勤率。集成式壳体设计直接将机油泵的进回油道、冷却液泵的进出水道铸入壳体内部，完全省去了外部连接管路，附属部件的安装定位直接靠壳体本身的加工基准面保证，装配时不需要反复调整泵体的啮合间隙，装配效率能提升近三成。

　　结构设计过程中，首先要平衡的是集成壳体的壁厚与整体重量的关系，壳体采用高压铸铝材质，主体壁厚控制在4.5毫米，油道、水道周边的局部壁厚加厚到6毫米，避免铸造过程中出现缩孔、砂眼导致的腔道互通问题。机油泵采用转子式结构，直接集成在壳体下部的油腔位置，进油口直接对接油底壳的集滤器安装位，出油道斜向连通缸体主油道，减少油道的弯折角度，降低机油流动的阻力损失，保证发动机在额定转速下，主油道的机油压力能稳定维持在0.3-0.5MPa的合理区间，满足曲轴、凸轮轴等摩擦副的润滑需求。冷却液泵采用离心式结构，布置在壳体上部与皮带轮系对应的位置，泵腔的进水口直接对接缸体水套的回水通道，出水口通过集成的内部水道直接通向节温器座，省去了传统结构中连接水泵与缸体的橡胶水管，也避免了水管老化、卡箍松动导致的冷却液泄漏问题。

　　安装边界方面，整个集成壳体与缸体前端的连接采用12颗M10的螺栓固定，结合面采用整体式复合密封垫，密封垫的油道、水道位置都做了硫化橡胶包边处理，保证密封可靠性。壳体前端预留了皮带轮的安装轴位，轴伸端的突出长度控制在72毫米，匹配常规的多楔带轮系布置，不需要额外调整发电机、空调压缩机（选装）的安装位置，能直接适配同排量级别内燃机的原有外围安装尺寸，不需要对配套设备的动力舱做大规模改型。壳体下部预留了机油滤清器的安装接口，接口采用标准的3/4-16UNF螺纹，通用市售的同规格旋装式机滤，后期维护的配件通用性极强，不需要定制专用滤芯。壳体侧面还预留了机油压力传感器、水温传感器的安装孔位，孔位采用M14×1.5的标准螺纹，和常规内燃机的传感器规格完全匹配，不需要做转接处理。

　　从运行可靠性的角度考虑，集成壳体的油道、水道在设计时都做了圆角过渡处理，避免应力集中，在皮带轮安装座的位置做了加强筋结构，筋条厚度3毫米，呈辐射状布置，抵消皮带张紧力带来的交变载荷，防止长期运行出现壳体开裂的问题。壳体的铸造过程预留了0.8毫米的加工余量，所有密封面、轴承安装孔的加工精度控制在IT7级，表面粗糙度达到Ra1.6，保证配合位置的密封性能与轴承安装的同轴度要求。机油泵的转子腔与冷却液泵的叶轮腔之间设计了独立的泄油、泄水腔，即使出现密封件老化渗漏的情况，油液和冷却液也会从预留的泄流孔排出，不会出现油水混合的问题，方便日常巡检时及时发现密封失效的隐患。

　　对比传统分体式结构的同排量内燃机，这套集成结构的附属部件总重量能降低2.8公斤左右，外部管路零件减少了5个，固定支架减少了2个，对应的装配工时减少了12分钟左右，无论是主机厂的装配效率，还是终端用户的后期维护成本，都有明显的优化。在台架验证阶段，这套结构完成了连续400小时的满负荷运转测试，壳体各个结合面没有出现渗漏情况，机油压力、冷却液循环流量都达到设计指标，在-15℃的冷启动测试中，机油泵的建压时间比分体式结构缩短了0.8秒，能更快给摩擦副提供压力润滑，减少冷启动阶段的机件磨损。
