1又1/2英寸NPT空气水用扭爪软管接头

　　在工业流体输送、气动系统布设、临时供水管路搭建的现场场景里，这类扭爪式软管接头是管路快速接驳环节的核心连接件，尤其适配压缩空气输送、低压清水输送的工况，在车间气动工具供气管路、工地临时供水线、移动式气动设备外接管路中应用广泛，相比螺纹硬接的连接方式，扭爪结构的接头不需要额外工具就能完成快速装拆，在需要频繁更换管路接驳点的作业场景下，能大幅降低管路拆装的时间成本。

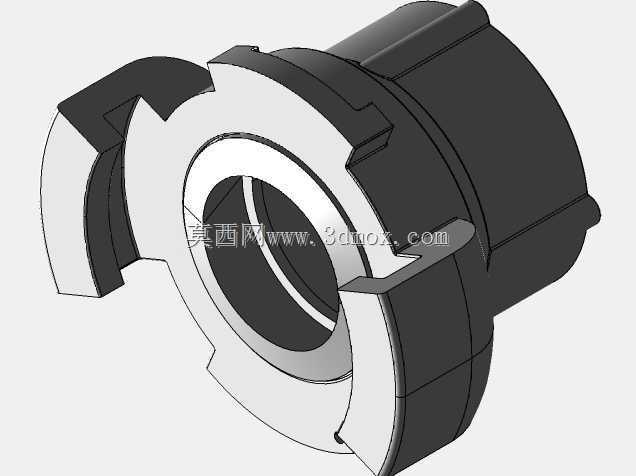

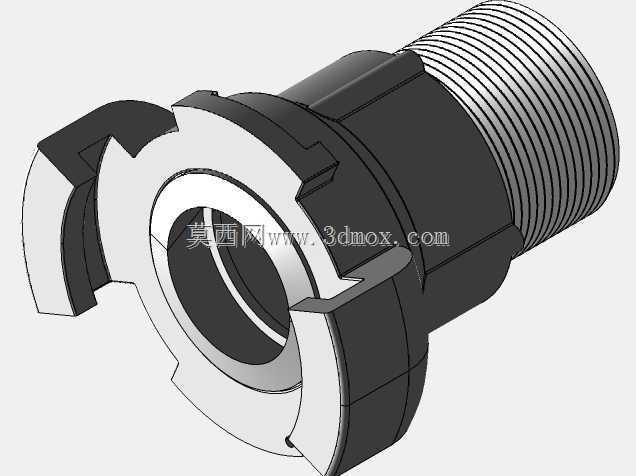

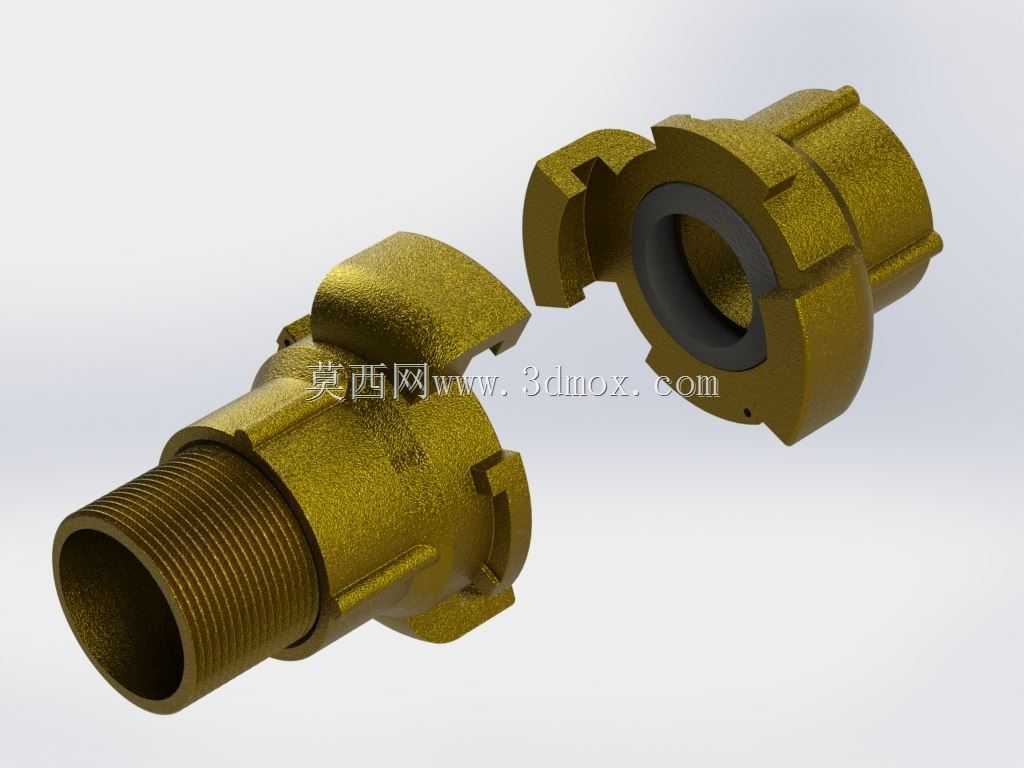

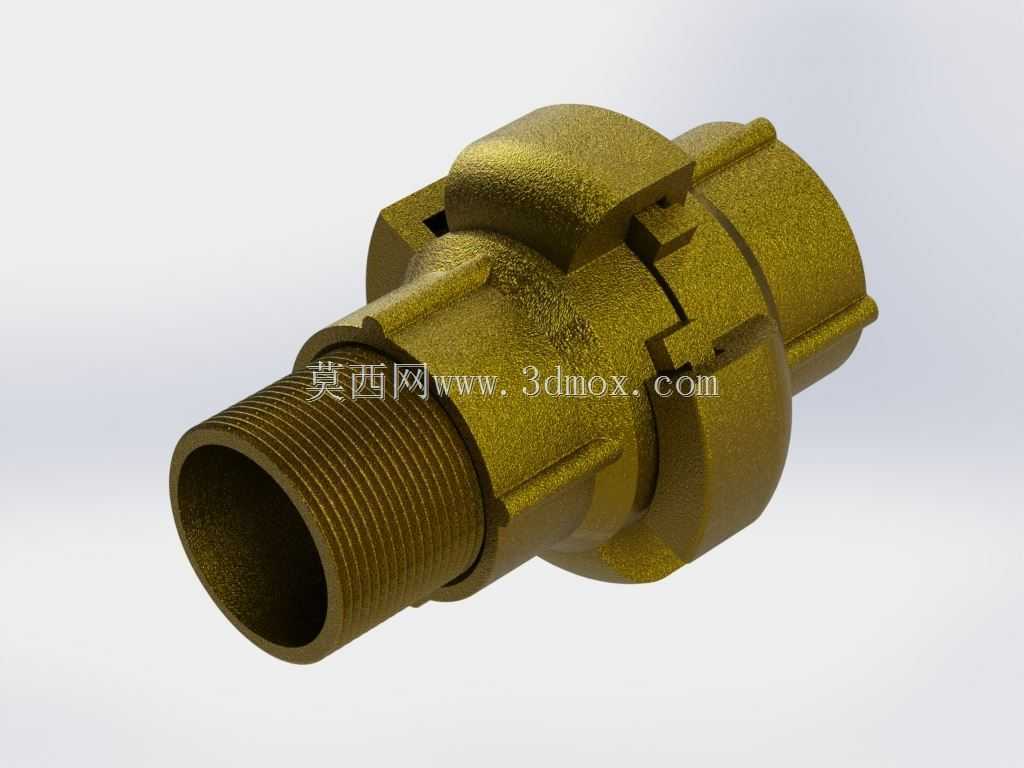

　　这款接头采用阳端带1 1/2"NPT外螺纹、阴端配套扭爪锁合的结构设计，阳端的外螺纹可直接对接带有同规格NPT内螺纹的设备接口、固定管路端，不需要额外加工转接头就能完成刚性端的连接；阴端的扭爪结构采用对称分布的凸爪设计，对接时将阴端对准阳端的卡槽推入后旋转小角度，凸爪就会卡入阳端的锁合槽内，配合接头内部的密封胶圈，就能实现管路的密封连接，不需要额外缠绕生料带或者加装密封垫，在带压工况下也能保证连接位置不会出现渗漏。

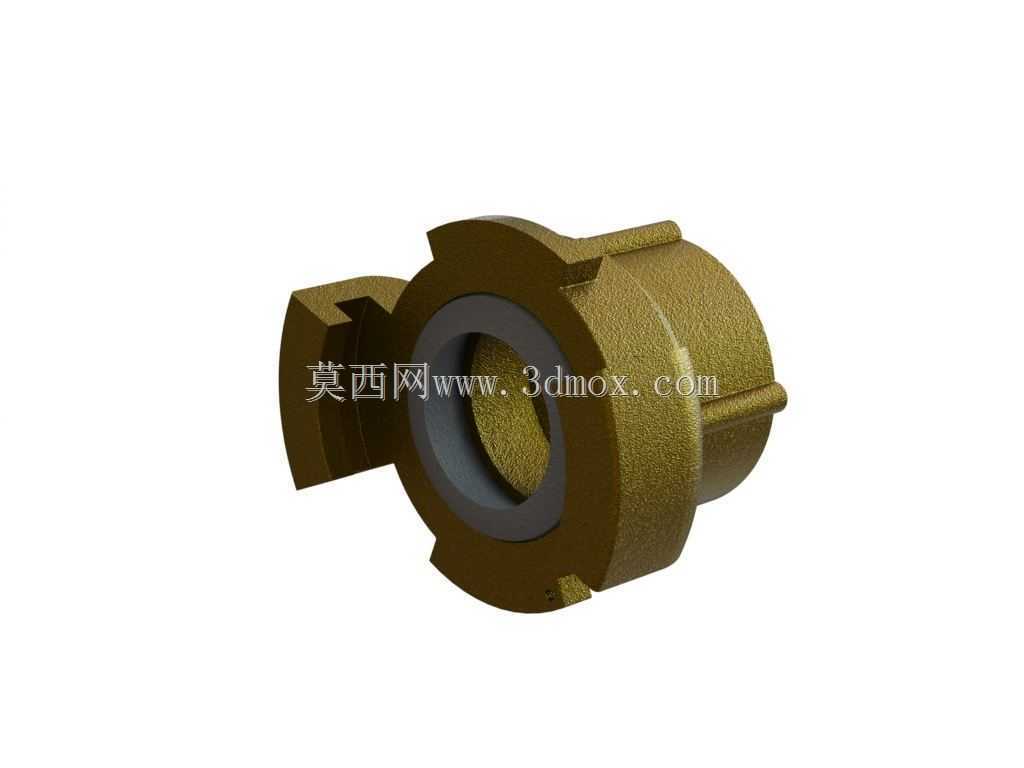

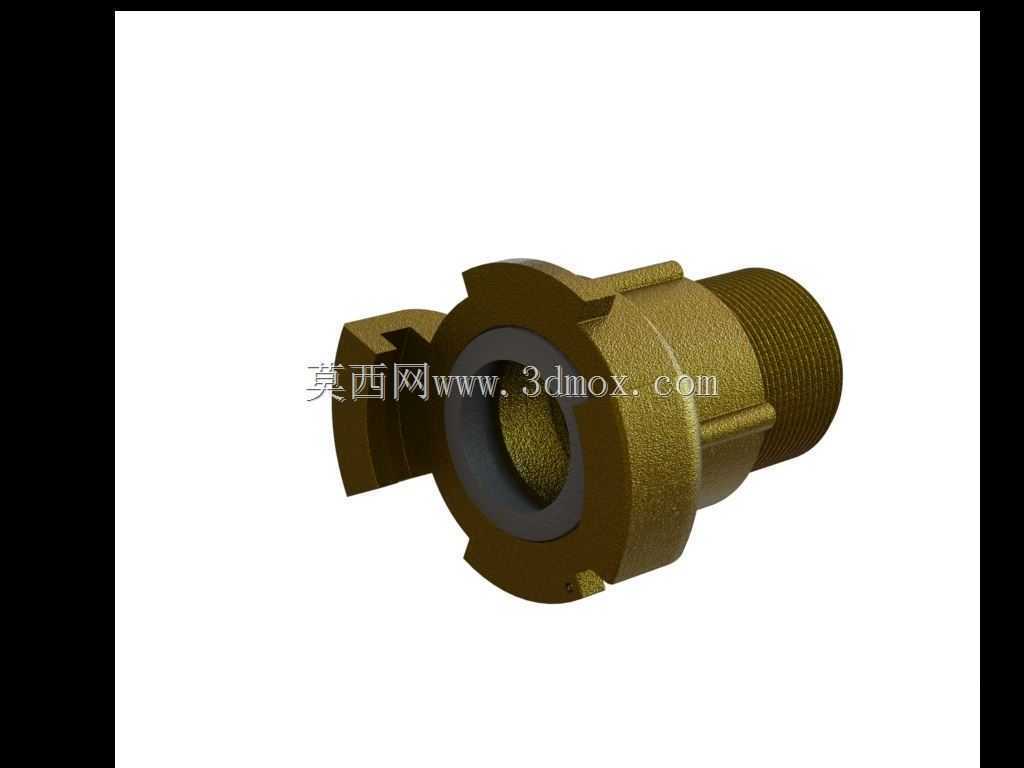

　　从结构设计的细节来看，接头整体采用黄铜材质锻造成型，黄铜材质本身的抗锈蚀性能适配空气、清水这类常规输送介质，不会因为长期接触水汽出现锈死无法拆卸的问题，同时材质本身的韧性足够，在现场作业中出现轻微磕碰也不会出现裂纹导致介质泄漏。接头的扭爪位置做了加厚处理，因为锁合时扭爪是主要的受力位置，加厚设计能避免反复装拆过程中凸爪出现磨损、断裂的问题，延长接头的实际使用寿命；接头外表面做了防滑的凸棱设计，现场操作人员戴劳保手套操作时也能顺利施力旋转，不会因为表面光滑出现打滑无法锁紧的问题。

　　从安装边界的尺寸来看，阳端的1 1/2"NPT外螺纹符合美制管螺纹的标准尺寸参数，螺纹的牙型角、螺距都严格遵循通用标准，和市面上同规格的NPT内螺纹接口都能实现通用互换，不需要针对接口做单独的适配加工；阴端的软管接驳位置适配对应通径的橡胶软管、PVC增强软管，安装时只需要将软管套入阴端的尾柄，用喉箍箍紧就能完成软管端的固定，尾柄位置做了多道环形的倒刺结构，软管套入后在介质压力作用下会越压越紧，不会出现管路受压后软管脱落的问题。

　　在实际选型应用中，这类接头的额定工作压力适配常规低压流体输送场景，压缩空气工况下可适配1MPa以内的工作压力，清水输送场景下可适配1.6MPa以内的工作压力，完全覆盖车间气动系统、临时供水管路的常规压力范围。接头的整体通径和1 1/2"管路的通径完全匹配，内部没有缩径的结构，介质通过时不会出现额外的压损，不会因为接头的存在影响整个管路的输送效率。

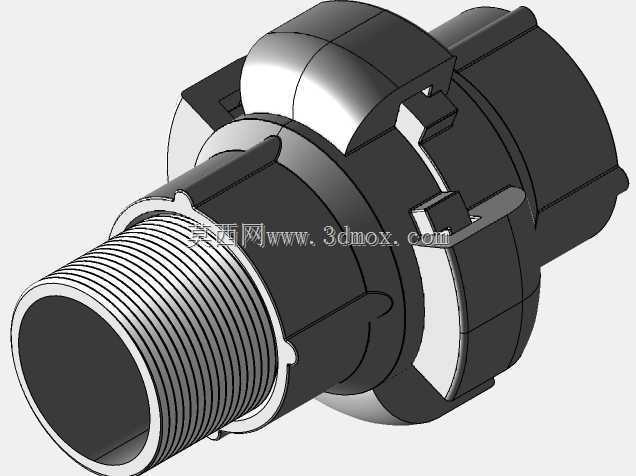

　　建模过程中针对这类接头的结构细节做了完整还原，包括扭爪的锁合斜面、螺纹的完整牙型、内部密封槽的尺寸、尾柄的倒刺结构都按照实际加工尺寸做了1:1还原，结构工程师在做管路布设设计时，可以直接调用这个模型完成管路装配，不需要再对接头的安装空间做额外的校核；同时模型中保留了扭爪旋转锁合的运动间隙，在做运动仿真时可以模拟接头装拆的完整动作过程，验证实际安装时是否会和周边的管路、设备结构出现干涉。

　　在现场实际使用中，这类扭爪接头相比传统的丝扣接头、法兰接头，装拆效率能提升70%以上，尤其是在应急管路抢修、临时管路搭建的场景下，操作人员不需要携带管钳、扳手这类重型工具，徒手就能完成接头的锁紧和拆卸，大幅提升现场作业的效率。同时接头的密封结构内置在接头内部，不会出现传统丝扣接头因为密封带缠绕不当导致的渗漏问题，也不会因为多次装拆导致密封面磨损失效，只要内部的密封圈没有出现老化破损，就能反复多次使用，降低现场管路配件的耗材成本。

　　针对不同的应用场景，这类接头的结构也做了对应的适配优化，比如用于压缩空气场景的接头，扭爪的锁合角度做了优化，在管路出现压力波动时，扭爪会在介质压力的作用下越锁越紧，不会因为压力冲击出现接头脱开的问题；用于输水场景的接头，内部密封件采用耐水橡胶材质，长期接触清水也不会出现溶胀、老化的问题，保证密封性能的长期稳定。
