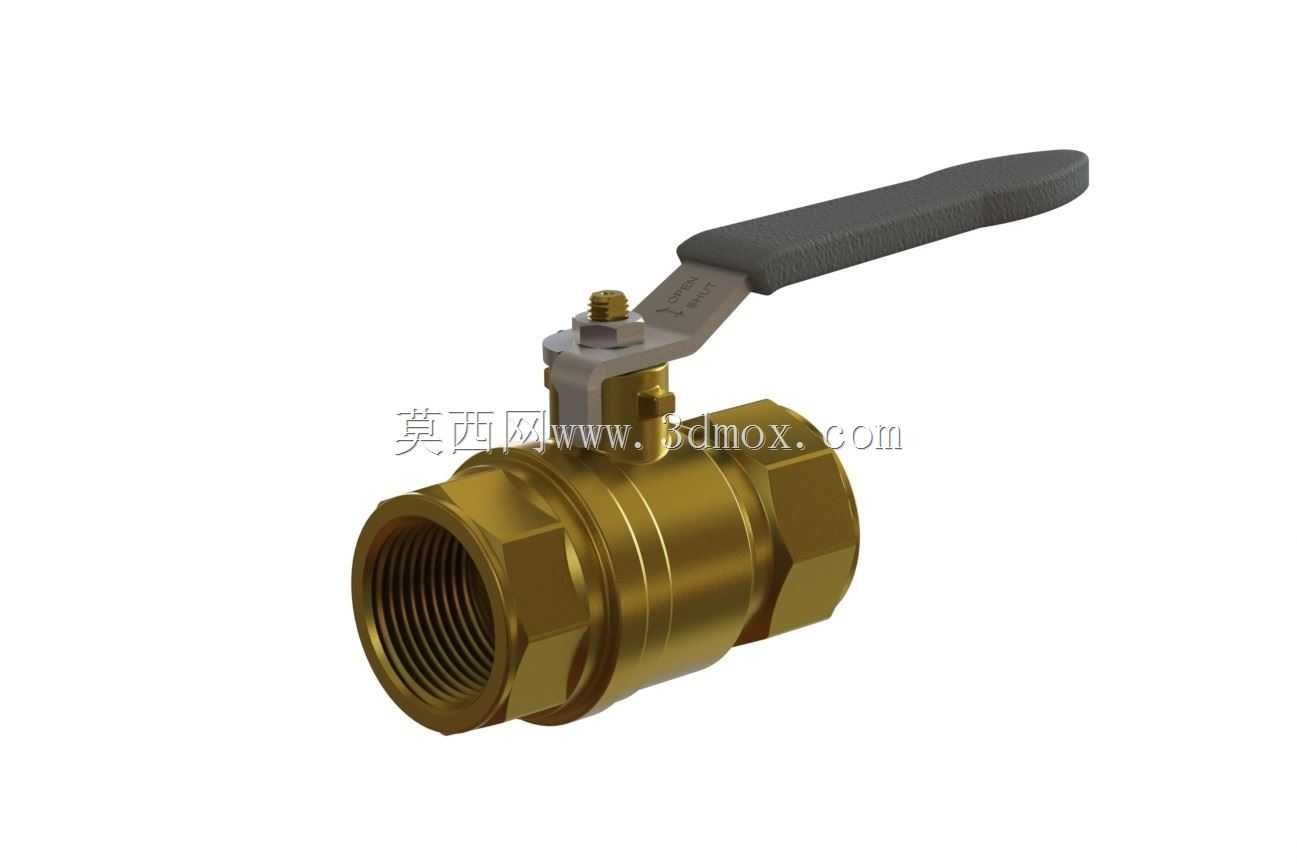

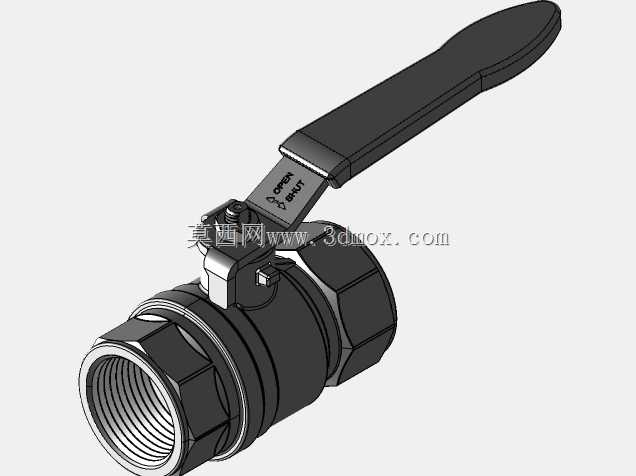

1寸NPT内螺纹黄铜手动球阀结构

　　在民用给排水、小型液压回路、低压气动输送、暖通空调支路、小型化工试剂输送等场景中，这类内螺纹连接的手动球阀是管路通断控制最常用的元件之一，相比闸阀、截止阀，它的启闭行程极短，手柄转动90度即可完成全开或全关操作，日常运维中操作人员无需反复拧动手轮，仅凭手柄朝向就能快速判断管路通断状态，能大幅降低现场误操作的概率。这款球阀采用两端1寸NPT内螺纹的连接形式，NPT作为通用的60度锥管螺纹标准，依靠螺纹副自身的锥度变形实现密封，安装时仅需在螺纹段缠绕适量生料带或涂抹密封胶，无需额外加装密封垫片，就能适配多数低压流体输送场景的密封要求，安装时不需要焊接、法兰对接等复杂工序，仅用普通管钳就能完成现场装配，特别适合空间紧凑、

　　后期需要频繁拆检修理的管路支路。阀体采用黄铜锻压成型，材质本身具备不错的耐腐蚀性与切削加工性能，对于常温下的清水、压缩空气、低压蒸汽、无强腐蚀性的轻质油品都有良好的适配性，黄铜材质的抗锈蚀能力远优于普通铸铁阀体，在潮湿的给排水工况、存在少量冷凝水的气动回路中，不会像铸铁件那样轻易出现锈层卡滞阀杆的问题，长期闲置后再次启闭也不会出现操作力矩陡增的情况。结构设计上采用两片式阀体组合结构，中间通过螺纹锁紧将内置的球形阀芯夹紧，阀芯与阀体之间的密封采用聚四氟乙烯阀座，这种材质摩擦系数低，启闭时的操作力矩很小，同时具备较宽的温度适应范围，常温工况下长期使用也不会出现密封老化失效的问题；阀杆采用下装式结构，即使阀杆处的填料出现磨损，

　　管路内部的压力也会将阀杆向上顶紧，不会出现阀杆被内部压力冲出的安全隐患，阀杆与手柄之间通过扁方结构传递扭矩，配合顶部的锁紧螺母将手柄固定，手柄采用扁长型冲压钢件，表面做喷塑防滑处理，操作时力臂足够长，即使阀座存在少量杂质卡滞，操作人员也能借助杠杆力轻松完成启闭。从安装边界来看，这款球阀的整体轴向长度控制在同通径阀门的常规尺寸范围内，两端内螺纹的入口处做了倒角导向，现场对接外螺纹接头时更容易对中，不会出现螺纹错牙的问题；手柄的转动半径经过核算，当手柄处于全开或全关位置时，不会超出阀体的最大径向轮廓太多，在并排布置的多路阀组中，相邻阀门之间预留20mm以上的间隙就能保证手柄转动无干涉，不需要额外预留过大的操作空间。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是球体与阀座的配合间隙，间隙过大会导致密封失效，间隙过小则会大幅提升启闭力矩，甚至在温度变化时出现热胀卡滞；其次是阀杆与阀体填料腔的同轴度，若同轴度偏差过大，会导致填料偏磨，使用一段时间后就会出现阀杆处泄漏的问题；另外两端NPT螺纹的锥度、牙型角必须严格符合标准要求，否则现场安装时会出现螺纹拧入深度不足、密封不严的问题。在实际选型应用中，这类球阀仅适用于管路的通断控制，不建议用来做节流调节，因为长期处于半开状态时，高速流动的流体会持续冲刷球体表面与阀座密封面，很快就会造成密封面冲蚀磨损，导致阀门关闭不严；如果管路中存在较多固体颗粒杂质，需要在阀前加装过滤装置，避免杂质卡在球体与阀座之间，造成密封面划伤引发内漏。日常维护时，仅需要定期检查阀杆处的填料压盖是否松动，若出现轻微外漏，适当拧紧压盖螺母即可，不需要整体拆解阀门，维护成本极低。
