NPT外螺纹低压不锈钢直通接头

　　这类直通外螺纹管件主要应用在低压流体输送场景中，覆盖民用给排水、小型气动回路、低压液压辅助管路、实验室气路、小型设备冷却循环水路等多个工程领域，是管路系统里实现同径管路直线对接的基础连接件。在民用供水系统里，这类接头常被用在入户支管、净水器进出水段、热水器冷热水接驳位置，不锈钢材质的抗锈蚀特性可以避免长期通水后出现锈渍污染水质的问题，同时适配家装领域常见的NPT螺纹标准，和市面主流的角阀、软管、水表配件都能实现可靠配合。在小型气动设备的气路搭建中，这类接头可以连接硬质不锈钢气管与气动元件的内螺纹接口，低压工况下的密封可靠性足够支撑常规车间0.4-0.8MPa的压缩空气输送需求，不会因为长期带压出现螺纹滑牙或者本体渗漏的问题。

　　从功能特性来看，该类接头为等径直通结构，两端均为NPT标准外锥螺纹，依靠螺纹啮合过程中的锥面挤压实现密封，多数低压场景下配合生料带或者液态密封胶即可达到无渗漏的密封效果，不需要额外加装密封垫片，减少了管路装配的零件数量，也降低了后期因为垫片老化出现渗漏的维护概率。本体采用不锈钢材质加工，相比传统的镀锌铁接头，抗腐蚀能力更强，不仅可以输送常温清水、压缩空气，也能适配弱腐蚀性流体、轻度油污介质的输送需求，在食品加工辅助管路、小型化工取样管路中也能满足基础的介质兼容性要求。接头中部设计为六角结构，是专门预留的扳手夹持位，装配时可以用活动扳手或者开口扳手卡在六角位置施加扭矩，避免直接夹持螺纹段造成螺纹损伤，也能保证装配时扭矩达到规范要求，不会因为扭矩不足导致密封失效，或者扭矩过大造成螺纹崩牙、本体开裂的问题。

　　设计过程中首先要匹配NPT螺纹的标准参数，不同规格的螺纹牙型角、锥度、螺距、有效啮合长度都要严格遵循美制一般密封圆锥管螺纹的标准要求，保证和标准内螺纹件配合时的啮合长度足够，不会出现拧入过浅导致密封不足，或者拧入过深造成螺纹干涉的问题。本次覆盖的11种规格从1/8到3英寸，基本覆盖了从小型仪表管路到中等口径低压管路的常用尺寸，每个规格的六角对边尺寸都经过匹配设计，既保证扳手夹持时有足够的受力面积，不会因为对边尺寸过小导致扳手打滑损伤棱边，也不会因为对边尺寸过大造成相邻管路接头安装时出现空间干涉。本体内部的流道设计为等径直孔，没有缩径或者突扩结构，可以最大限度降低流体经过接头时的压力损失，避免在接头位置出现紊流、噪音或者介质沉积的问题，对于输送带有微小固体颗粒的流体时，也能减少颗粒在接头位置的堆积，降低管路堵塞的概率。

　　从安装边界来看，不同规格的接头总长度、螺纹有效长度都有明确的尺寸约束，在管路排布设计时，需要预留出接头本体的长度空间，同时要预留扳手操作的空间，避免接头安装位置过于贴近墙面、设备壳体或者其他管路元件，导致扳手无法正常夹持完成装配。以常用的1/2规格为例，两端螺纹有效啮合长度控制在12-15mm区间，装配时拧入内螺纹的深度要达到有效螺纹长度的2/3以上，才能保证密封可靠性，对应的安装轴向空间需要预留出接头总长度加上两端管路拧入后的余量，避免管路对接时出现长度不足强行拉扯导致的应力集中。在管路排布时，这类直通接头不适合用在管路应力集中的弯折位置，也不能作为管路承重的受力点，管路本身需要做对应的管卡固定，避免长期运行过程中管路振动导致接头螺纹松动出现渗漏。对于需要经常拆装的检修段管路，选用这类不锈钢接头时可以在螺纹位置涂抹少量耐高温螺纹脂，既可以提升密封效果，也能避免长期使用后螺纹锈蚀粘连，方便后期检修拆卸。

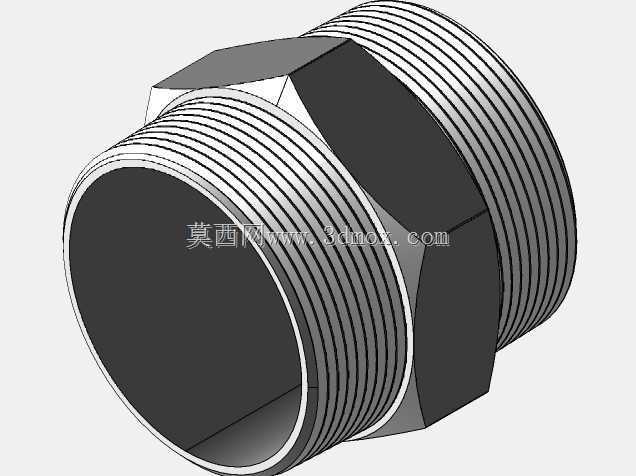

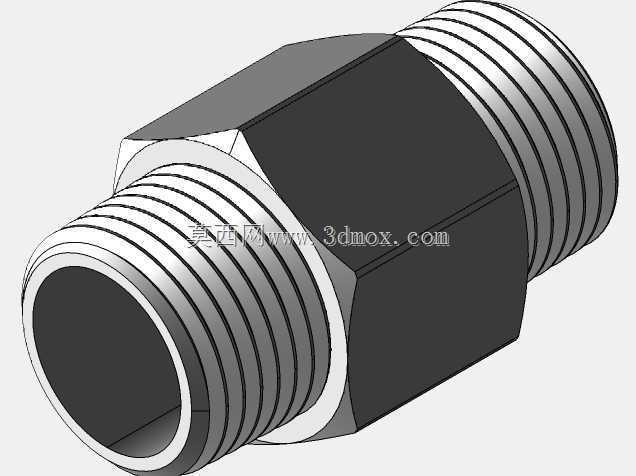

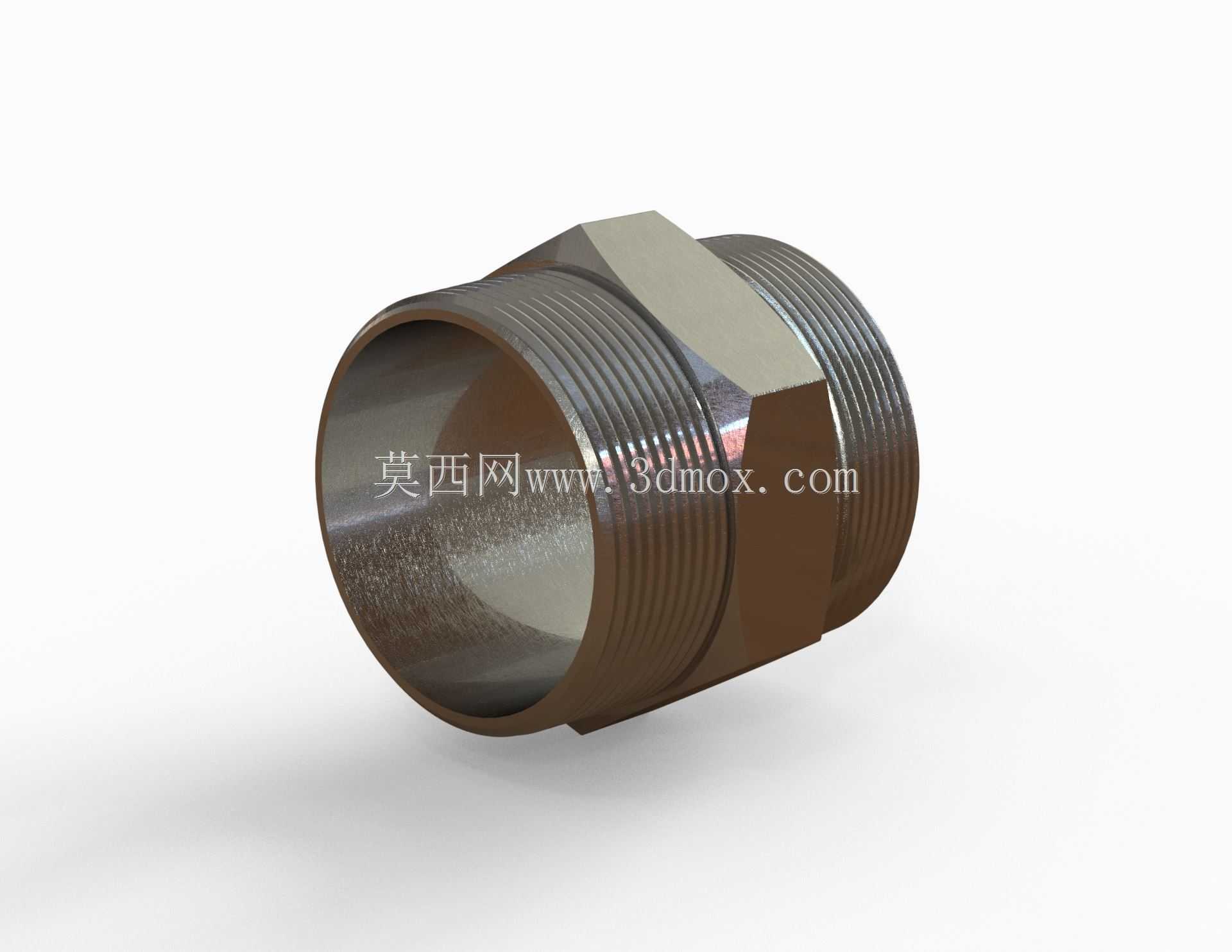

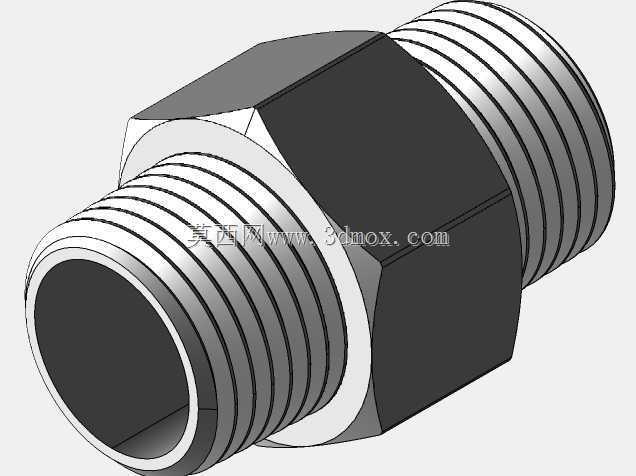

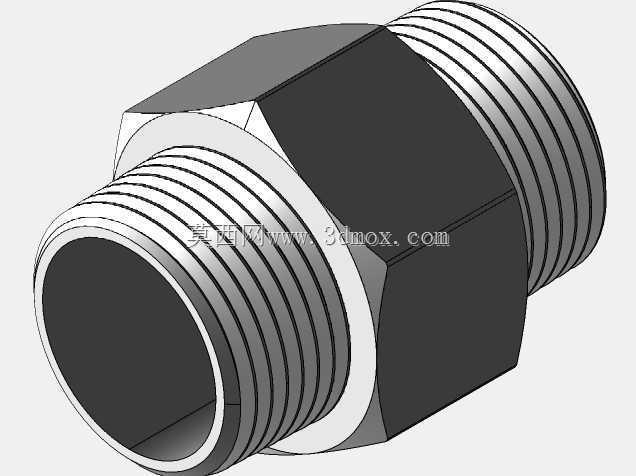

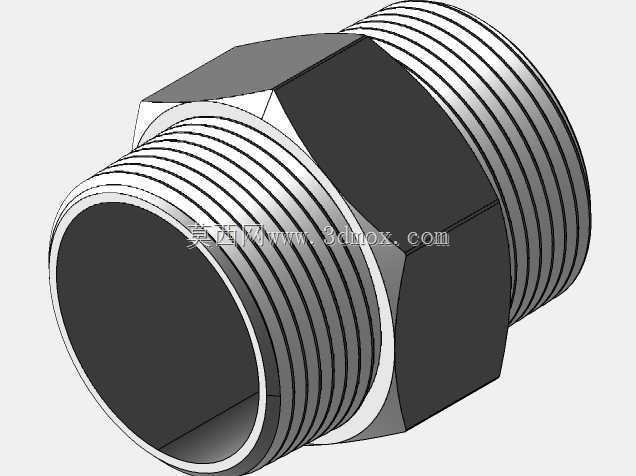

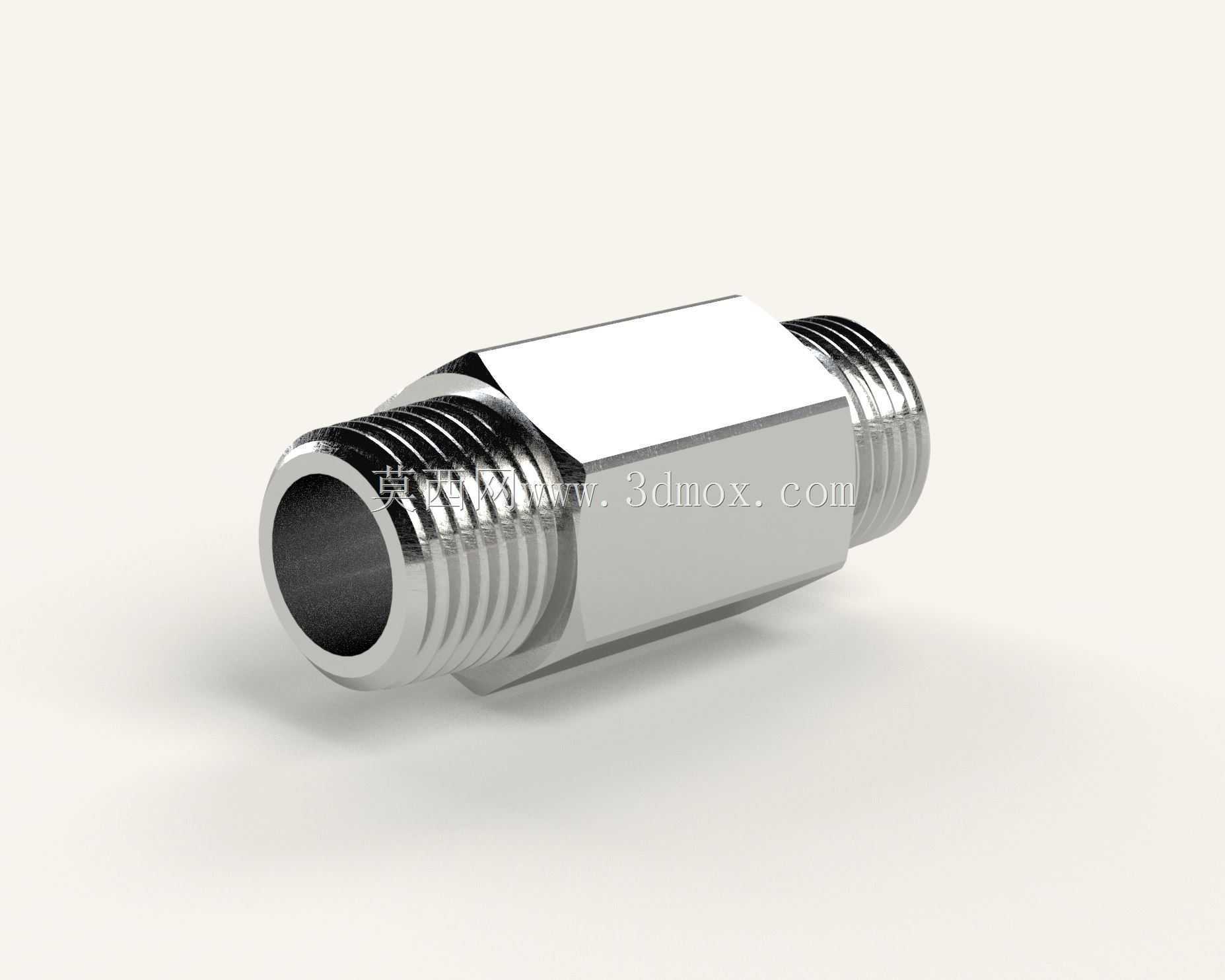

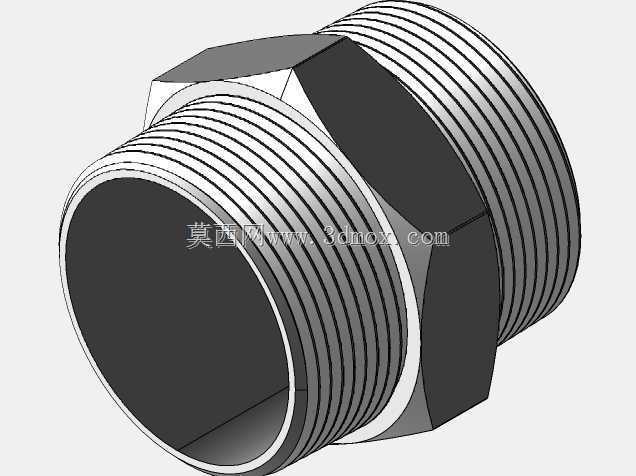

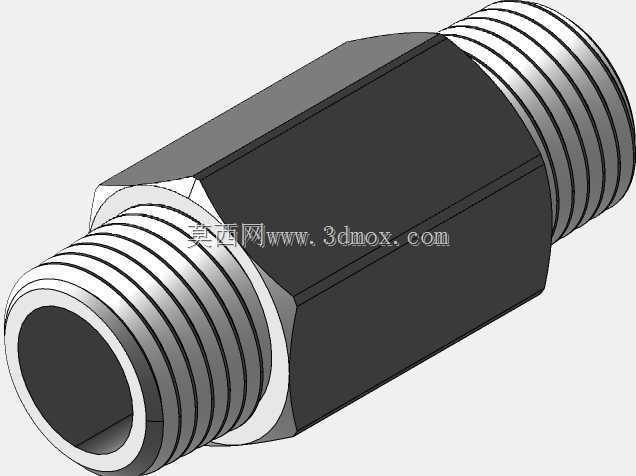

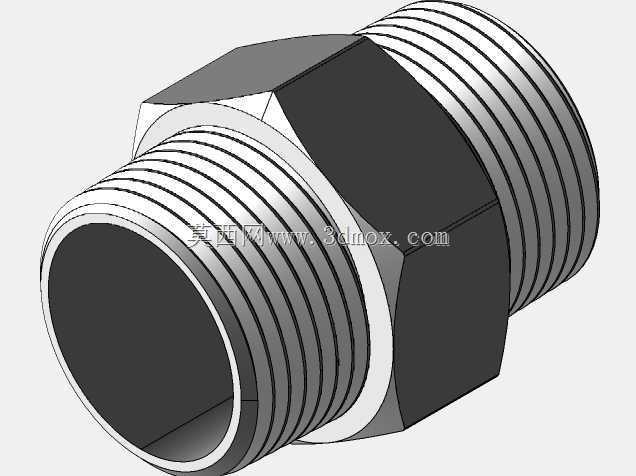

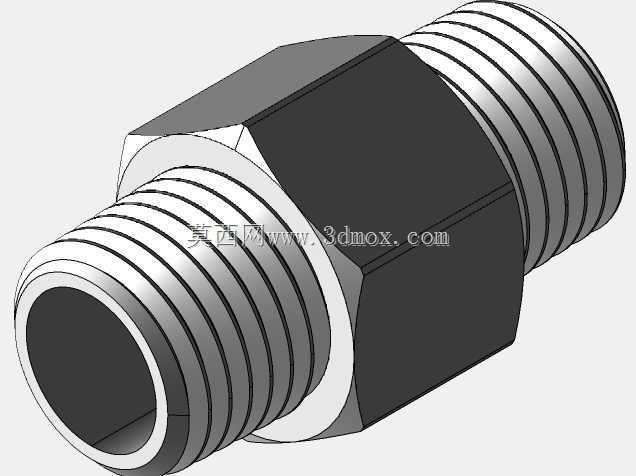

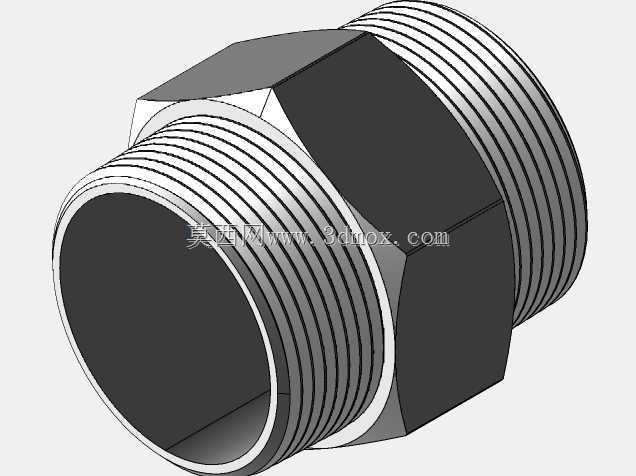

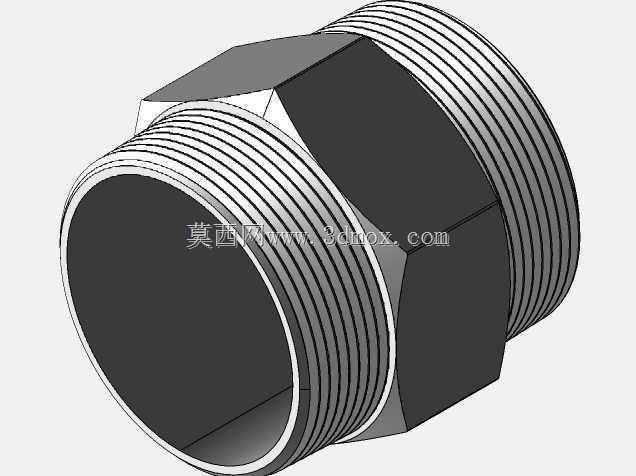

　　在三维建模过程中，这类接头的建模需要重点保证螺纹参数的准确性，尤其是NPT螺纹的1:16锥度，不能按照普通圆柱直螺纹建模，否则在虚拟装配时会出现配合干涉，无法模拟真实的装配状态。六角部位的棱边需要做微小的倒角处理，既符合实际加工的工艺特征，也能避免虚拟装配时棱边出现尖锐边的干涉报错。内部流道的同轴度需要严格控制，两端螺纹的同轴度公差要控制在合理范围内，保证实际加工后接头装配不会出现管路偏斜的问题。建模时还原接头表面的机加工纹理特征，六角面的铣削痕迹、螺纹段的车削纹理都可以做对应的细节表现，让模型更贴近真实零件的外观状态，方便用于管路装配的干涉检查、设备展示渲染、BOM清单统计等工程场景。
