精灵球造型口袋球摆件三维结构设计

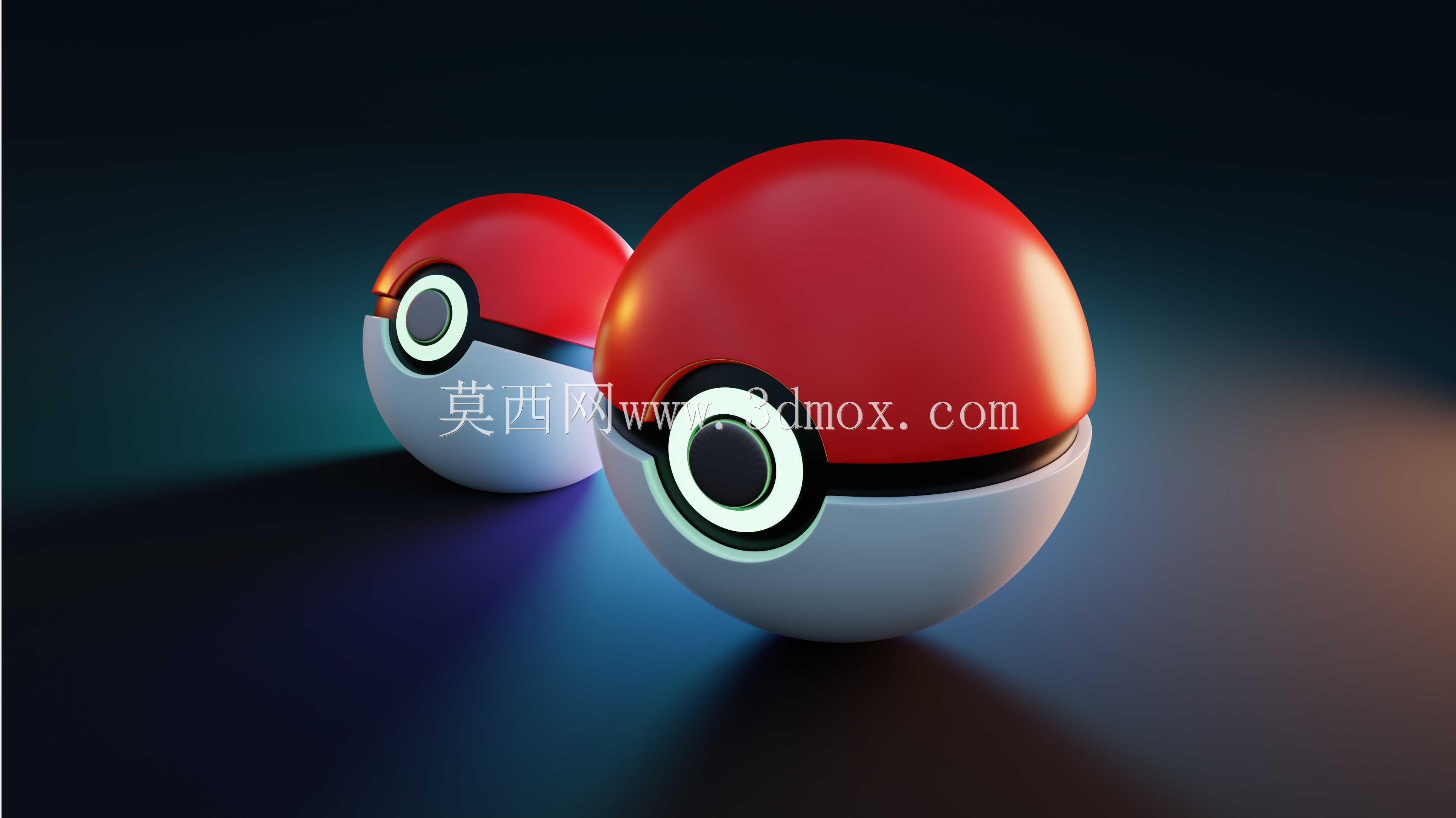

　　本次设计的球形摆件原型取自经典IP中的精灵球形象，整体采用上下半球对合的经典球形结构，在结构设计阶段首先确定了整体球形的曲率基准，以保证上下半球合模后无错位、球面顺滑无棱边，合缝位置设置在球体赤道位置，宽度控制在1.2mm的环形凹槽内，既还原了原作的黑色分隔带视觉效果，同时也作为上下壳体的装配定位止口，止口配合采用H7/h6的间隙配合，既保证装配时的顺畅度，也避免合模后出现上下半球错位偏移的问题。球体中心的环形按键区域是整个结构的设计重点，该区域采用三层嵌套结构，最外层为黑色环形基座，与上下半球的安装槽采用过盈配合固定，中间层为白色环形装饰圈，内嵌于黑色基座的环形槽内，最内层为黑色圆形按键模拟区，按键区与基座之间预留0.

　　3mm的环形间隙，内部可根据需求加装LED发光模组，间隙位置可嵌入导光环，实现通电后的环形发光效果，还原原作的开启视觉特征。从应用场景来看，该结构可作为潮玩手办的桌面摆件，也可作为小型收纳盒使用，上半球可向上翻开，内部空腔可收纳小型耳机、存储卡等随身小物件，此时上下半球的铰接结构可设置在球体后侧合缝位置，采用隐藏式微型转轴，转轴阻尼扭矩控制在0.15N·m，保证上半球翻开后可在任意角度悬停，不会出现自动回落的问题，前侧合缝位置可设置微型磁吸扣，采用直径3mm的钕铁硼磁粒，分别嵌入上下半球的对应安装孔内，保证闭合状态下无松动、无明显缝隙，同时开启时无需额外的卡扣操作，按压前侧即可弹开，兼顾操作手感与外观完整性。外形尺寸方面，

　　整体球体直径可根据使用需求调整为60mm、80mm、100mm三个常规规格，以80mm规格为例，上下半球的壳体壁厚统一设置为2mm，既保证3D打印或注塑生产时的结构强度，也不会因为壁厚过大导致内部空腔容积不足，内部有效收纳空腔直径可达68mm，可容纳常规尺寸的真无线蓝牙耳机充电盒。安装边界方面，若作为固定摆件使用，可在球体底部设置直径15mm的平面安装座，安装座与下半球为一体化结构，放置时可保证球体不会发生滚动，安装座底部可粘贴3mm厚的硅胶防滑垫，避免放置在光滑桌面时出现滑移，同时也可防止刮伤桌面漆面。在结构细节处理上，所有球面的过渡位置均做R0.5mm的圆角处理，避免尖锐棱边造成的磕碰划伤，上下半球的合缝位置做0.1mm的错位公差补偿，避免注塑生产时因为收缩率差异导致的合缝错位，中心按键区域的所有环形结构均做同心度校验，保证各圈层的同轴度公差控制在0.05mm以内，避免出现视觉上的偏心问题。若作为发光版本使用，内部的电池仓可设置在下半球的底部空腔内，采用两节AG3纽扣电池供电，开关可设置在底部安装座的侧面，采用微型拨动开关，不会破坏球体整体的外观完整性，导光环采用磨砂PC材质，可将LED灯珠的点光源转化为均匀的环形面光源，避免出现局部亮斑的问题。从生产适配性来看，该结构既适合FDM、光固化3D打印的小批量定制生产，也适合注塑模具的大批量量产，上下半球的脱模斜度设置为1.5°，所有内部加强筋的厚度均不超过壳体壁厚的0.6倍，

　　避免注塑时出现缩痕问题，外表面无需额外的蚀纹处理，抛光至SPI-A2级别即可实现光滑的球面效果，后期可通过分色喷涂实现红、白、黑的经典配色，也可根据需求定制不同的配色方案，适配不同的IP联名需求。在实际使用场景中，除了桌面摆件与小型收纳盒的用途外，该结构还可作为文创周边的礼品定制载体，表面可通过丝印、移印的方式添加定制化标识，内部空腔也可放置香片，作为车载香薰的外壳使用，此时可在上半球对应位置开设直径1mm的散香孔，散香孔采用环形阵列排布，既不破坏整体外观，也可保证香气的均匀散发。结构设计过程中还考虑了跌落可靠性，以80mm规格为例，从1米高度自由跌落至水泥地面时，上下半球的磁吸扣可保证闭合状态下不会自动弹开，壳体壁厚与内部加强筋的设置可保证跌落时不会出现壳体开裂的问题，所有边角的圆角处理也可分散跌落时的冲击应力，提升整体的结构耐用性。
