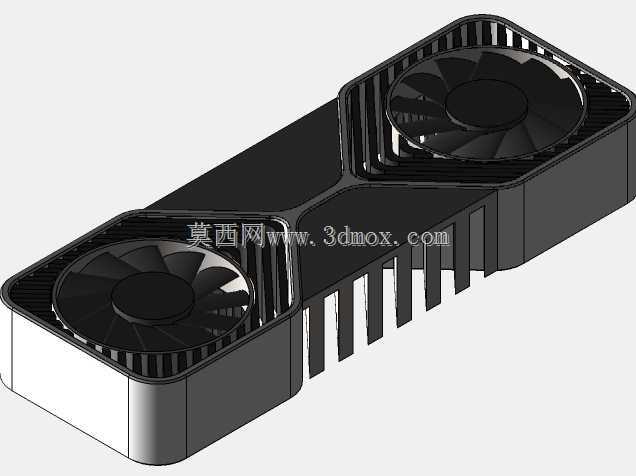

RTX3060独立显卡结构三维数模

　　做消费电子结构设计快十年，经手的板卡类散热方案数下来也有几十套，这次还原的RTX3060显卡结构，完全是按照市售公版强化散热版本的实际装配逻辑搭建的，没有做多余的艺术化夸张处理，每一处结构都对应实际生产中的装配公差要求。先从实际应用场景说，这类显卡目前覆盖的使用场景跨度极大，从普通家用台式机的游戏娱乐、视频剪辑硬件加速，到小型工作站的三维建模实时预览、CUDA并行计算渲染，再到入门级AI推理部署、深度学习训练调试，都能见到它的身影，不同场景下对结构的要求差异也直接体现在设计细节里。

　　很多刚接触板卡设计的新人容易把注意力全放在PCB板的元器件排布上，忽略散热外壳与风道的匹配逻辑，实际上双风扇轴流风道的设计，直接决定了高负载下核心温度能不能压在合理区间。这套数模里的双风扇采用错位排布，不是简单的并排对齐，靠前的风扇位置略微下沉，对应PCB板上供电模组的散热区域，靠后的风扇正对GPU核心与显存颗粒的散热鳍片组，这样的排布能避免两个风扇的出风在鳍片区域形成紊流，减少风阻的同时，能让气流顺着鳍片的导流方向从机箱PCI挡板处的出风口排出，不会在机箱内部形成热量淤积。

　　从安装边界的尺寸来看，这套结构严格遵循ATX机箱的显卡安装位规范，整体长度控制在280mm以内，厚度为双槽PCI卡的标准40mm，高度不超过120mm，适配绝大多数标准ATX、MATX甚至ITX机箱的安装空间，不会出现和内存插槽、CPU散热塔干涉的问题。数模里预留了PCIe金手指的标准安装位置，金手指到挡板的距离完全符合PCI-E x16插槽的安装公差，挡板上的视频输出接口开孔位置，对应DP、HDMI接口的标准安装尺寸，装配后不会出现接口歪斜、插不上线材的问题。

　　再说到内部结构的设计思路，散热鳍片采用穿FIN工艺的铝制鳍片组，搭配三根6mm直径的镀镍热管，热管直接和GPU核心的铜底接触，数模里还原了热管的弯曲弧度，弯曲半径控制在热管直径的3倍以上，避免热管因为弯折角度过大导致内部毛细结构损坏，影响导热效率。供电部分的散热装甲和主散热鳍片之间预留了0.5mm的导热垫安装间隙，对应实际生产中不同厚度导热垫的公差补偿，MOS管位置的散热凸起直接压在导热垫上，不需要额外加装独立散热片就能满足供电模块的散热需求。

　　外壳部分采用ABS注塑加磨砂晒纹的工艺设计，数模里还原了外壳上的通风栅格开孔，开孔率控制在65%以上，既能保证进风量，又能避免大尺寸杂物进入风扇区域打坏扇叶。风扇的固定孔位采用标准的40mm孔距，适配市售绝大多数同规格的轴流风扇替换，扇叶的曲面做了动平衡模拟，数模里的扇叶角度为15度倾斜角，在1800转的转速下能提供足够的静压，同时把风噪控制在30分贝以内，符合家用场景的噪音要求。

　　很多人做显卡模型容易忽略的金属加固条，在这套数模里也做了完整还原，显卡顶部的金属中框贯穿整个PCB长度，两端分别固定在PCI挡板和显卡尾部的固定支架上，能避免PCB板因为长期受热变形导致的GPU核心虚焊、显存颗粒脱焊问题，中框上预留的RGB灯条安装槽位，对应市售版本的灯效配件安装空间，不需要修改结构就能加装灯效组件。尾部的供电接口位置做了加强筋设计，插拔8Pin供电线的时候不会因为用力过大导致接口附近的PCB开裂，接口周围的外壳做了内凹处理，方便用户插拔线材的时候有足够的操作空间，不会被外壳挡住手指。

　　从结构验证的角度来说，这套数模的所有配合间隙都按照实际生产的公差要求设置，塑料外壳和金属散热模组之间预留了0.3mm的装配间隙，避免热胀冷缩导致外壳变形挤压鳍片产生异响，风扇和外壳之间的间隙控制在2mm，既不会因为间隙过大漏风影响散热效率，也不会因为间隙过小导致风扇转动时蹭到外壳产生噪音。对于做板卡结构设计、机箱散热布局设计、电脑硬件改装的从业者来说，这套数模可以直接用来做装配干涉验证、风道模拟仿真、改装方案的前期验证，不需要再重新测绘尺寸，能节省大量的前期测绘时间。
