Crius NEO-6 GPS定位模块安装板结构设计

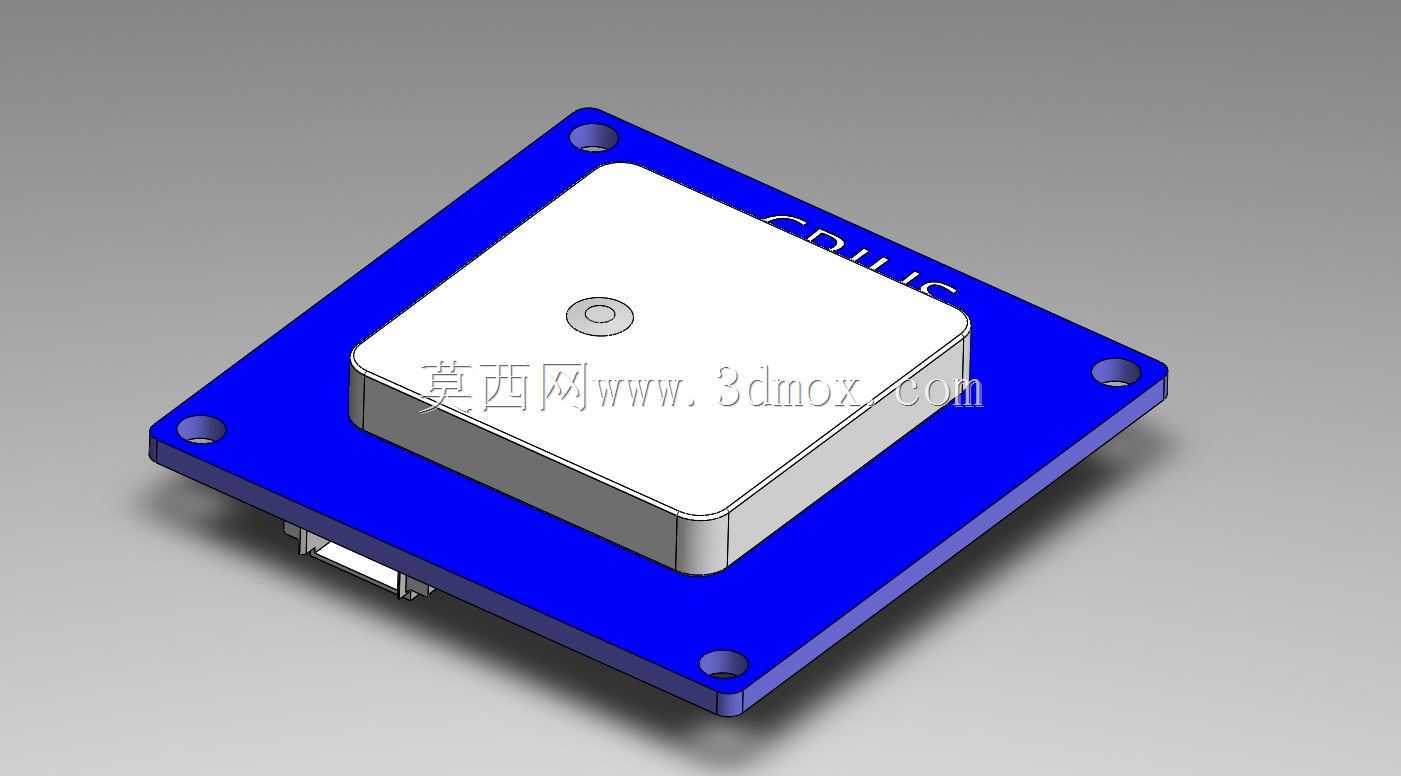

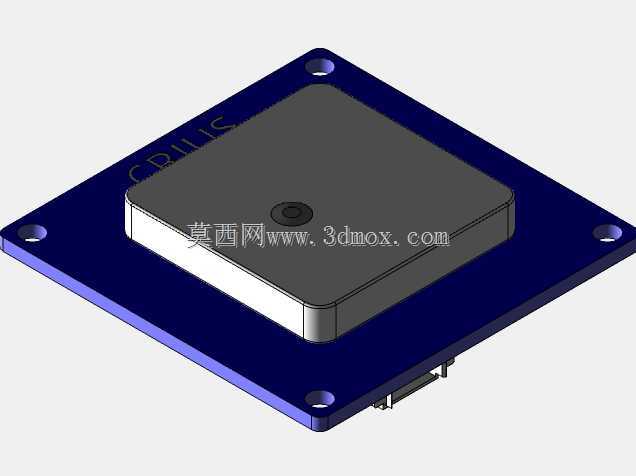

　　在无人机飞控系统、小型无人车定位单元、户外测绘便携设备的搭建过程中，GPS模块的安装固定直接影响信号接收稳定性与整机装配可靠性，这款适配Crius NEO-6 GPS模块的安装板结构，正是针对跨型号飞控适配场景做的针对性结构设计。日常做无人平台改装时，不少从业者会遇到通用GPS模块与现有飞控安装孔位不匹配的问题，直接用双面胶或者扎带固定不仅容易在震动工况下出现位移，还会因为安装面不平整导致模块天线角度偏移，搜星速度和定位精度都会受影响，这款安装板的设计核心就是解决这类适配痛点。从结构外形来看，安装板采用方形蓝色基板设计，四个角位预留了标准沉头安装孔，孔位间距做了适配常见无人设备机架安装位的优化，

　　不需要额外打孔改造就能直接固定在常用的碳纤维机架、铝合金设备安装面上，基板边缘做了小圆角处理，避免装配时划伤线材或者操作人员手部。模块放置区域做了精准的凸台限位，刚好能嵌入NEO-6模块的白色陶瓷天线主体下方的金属屏蔽壳，装配时不需要反复对位，放上去就能保证模块居中，不会出现偏位导致的天线方向偏差。设计时特意区分了这款安装板与Crius原厂飞控的安装尺寸，两者孔位间距、固定孔直径都做了差异化调整，避免装配时出现错装，适配的是第三方改装场景下的独立GPS安装需求，不管是搭配开源飞控做自定义无人机，还是给小型移动机器人加装定位单元，都能直接用这个安装板完成模块固定。从功能特性上看，安装板基板厚度做了针对性选型，既保证足够的结构强度，

　　在设备起降震动、行进颠簸时不会出现板体形变，又不会过度增加整机重量，符合小型无人设备对配件重量的严苛要求。模块侧边预留了出线缺口，GPS模块的通讯排线可以顺着缺口规整引出，不会被板体压住导致线材破损，排线走向可以顺着机架型材布置，避免和动力线材产生信号干扰。实际应用中，这类GPS安装板除了用在航模无人机领域，还能适配户外定点作业的便携监测设备，比如土壤参数监测节点、山林火情监测终端的定位模块固定，只要是采用NEO-6系列GPS模块的小型电子设备，都能通过这个安装板实现可靠固定，不需要单独开模做定制结构件，大幅缩短原型设备的搭建周期。做结构设计时，首先考虑的是信号无遮挡，安装板的模块放置区域没有多余的金属结构凸起，

　　陶瓷天线朝上的方向完全留空，不会对卫星信号造成屏蔽，四个固定孔的位置也避开了模块下方的电路走线区域，锁紧螺丝时不会顶到电路板上的贴片元件。板体表面做了平整处理，和模块底部接触的面平面度控制在合理范围，装配时可以在接触面贴一层薄的减震泡棉，进一步过滤设备运行时的高频震动，避免模块因为持续震动出现焊点松脱或者定位漂移的问题。很多新手在搭建飞控系统时容易忽略GPS模块的安装刚性，要是固定不牢，飞行过程中模块出现轻微晃动，飞控的位置解算就会出现误差，严重时甚至会导致飞行姿态失控，这款安装板的刚性设计刚好能避免这类问题，四个角的固定点形成稳定的支撑面，锁紧后模块和安装板、安装板和机架之间都不会出现相对位移。另外设计时也考虑了装配效率，所有孔位都做了导入倒角，拧固定螺丝时不需要精准对准孔位，顺着倒角就能把螺丝拧入，适合批量组装时的快速作业，不管是个人DIY做设备原型，还是小批量生产定制无人设备，都能提升装配效率。安装板的整体外廓尺寸比GPS模块本身略大一圈，既不会因为尺寸过大占用过多机架安装空间，又能给模块周边的接线留出足够操作空间，插拔通讯接头时不会被板体边缘挡住，后期维护更换模块也很方便，只需要拧下四个角的固定螺丝就能把模块整个取下，不需要拆解周边其他配件。在户外作业场景下，这种硬质安装板还能给GPS模块的电路板提供一定的防护，避免飞溅的碎石、树枝直接磕碰模块本体，降低户外使用时的模块损坏概率。
