1MVA容量油浸式变压器箱体结构设计

项目分类:变压器 发布时间:2022-05-13 ID:624837
  • 1MVA容量油浸式变压器箱体结构设计
  • 1MVA容量油浸式变压器箱体结构设计

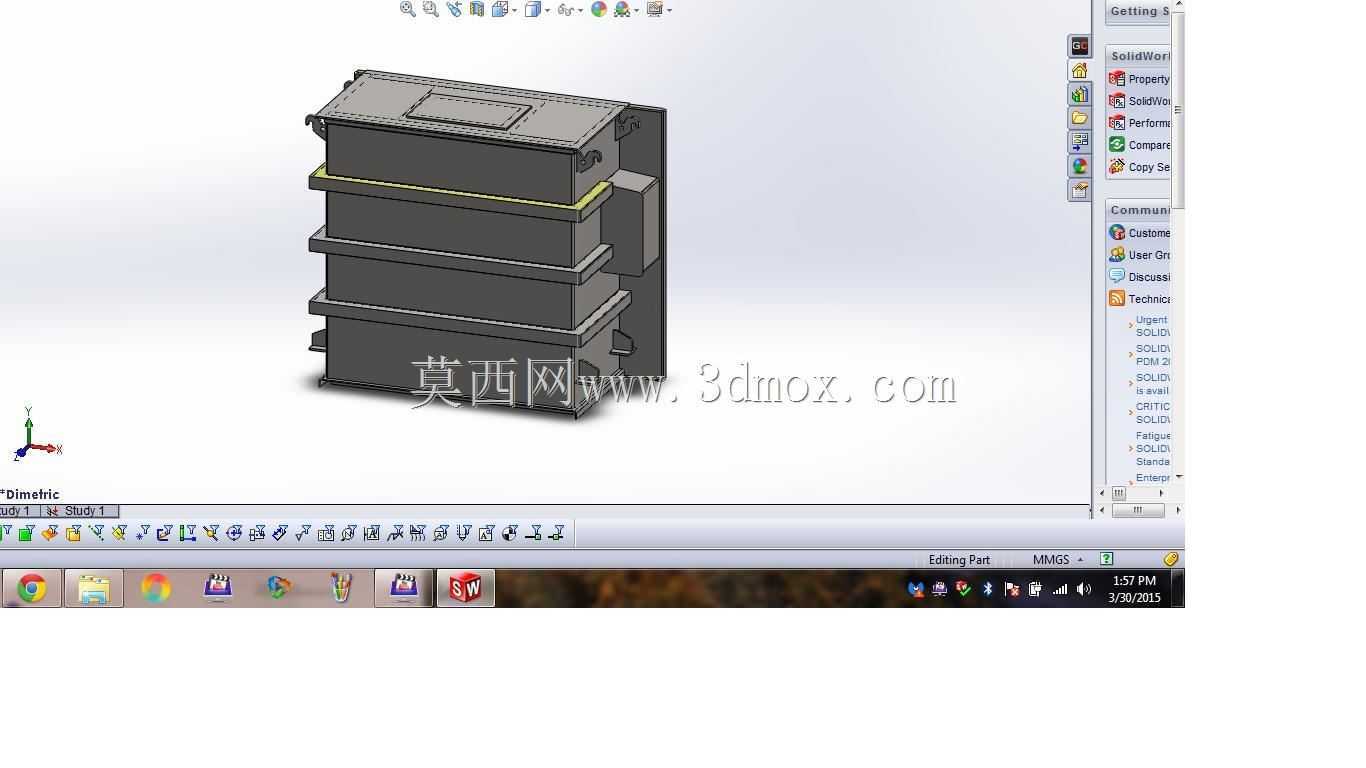

  在城乡10kV配电网络、中小型工业厂区供电系统中,1MVA容量等级的油浸式变压器承担着将高压输电电压转换为终端用电电压的核心作用,而变压器箱体作为容纳铁芯、绕组、绝缘油的核心承载部件,其结构合理性直接决定整台变压器的运行稳定性、散热效率与使用寿命。本次设计的箱体针对户外露天安装场景做了针对性优化,区别于传统沿用数十年的老式箱体结构,在散热路径、安装适配性、密封可靠性上都做了迭代调整。

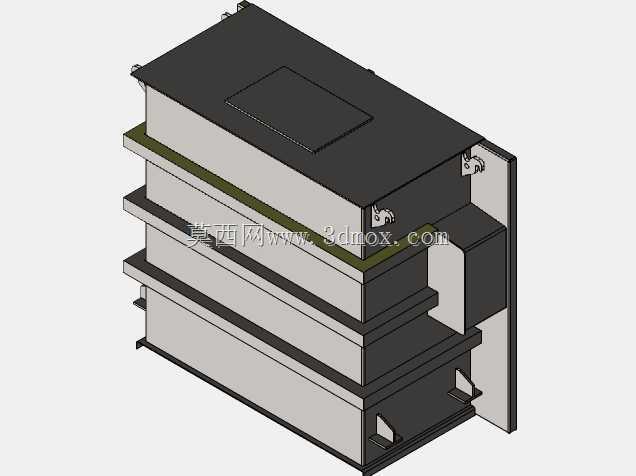

  从实际使用场景出发,这类箱体常年暴露在户外环境,需要承受夏季高温暴晒、冬季低温冻胀、雨季雨水冲刷以及风沙粉尘侵蚀,因此箱体主体采用多折边焊接钣金结构,侧壁设置三层阶梯式外凸散热筋结构,相比老式平面侧壁,散热接触面积提升近40%,不需要额外加装外置散热片即可满足1MVA容量下满负荷运行的散热需求,绝缘油在箱体内自然循环时,可通过阶梯式散热筋快速将绕组运行产生的热量传导到外部空气中,避免油温过高导致绝缘老化加速。箱体侧壁预留的安装凸台用于固定高低压绝缘套管、油位计、放油阀等外接附件,凸台与箱体主体采用满焊工艺处理,焊接后做整体磷化喷塑处理,杜绝长期使用后焊缝位置出现渗油、锈蚀问题。

  箱体顶部采用带倾斜坡度的盖板结构,坡度设置为3度,刚好可以让落在顶部的雨水自然向侧边流淌,不会在盖板表面积水渗入密封胶条位置,盖板与箱体主体之间采用耐油橡胶密封胶条压合,通过周圈均匀布置的锁紧螺栓实现密封,螺栓间距控制在120mm以内,保证胶条压缩量均匀一致,即使在变压器内部油温升高出现微正压时,也不会出现绝缘油蒸汽泄漏的问题。箱体背部预留的壁挂安装结构,适配柱上安装、靠墙安装两种常见的户外配电安装场景,安装挂点的承重冗余按照整台变压器注油后总重量的2.5倍设计,避免长期承重出现挂点变形、脱落的风险。

  在结构设计过程中,首先要考虑的是内部绕组与铁芯的安装空间边界,箱体内部净空尺寸需要比铁芯叠片、绕组总成的最大外轮廓每边预留至少20mm的间隙,一方面给绝缘油的自然循环留出足够的流道,另一方面也避免装配过程中零部件磕碰箱体侧壁造成绝缘层破损。箱体底部设置的定位卡槽,与铁芯底部的安装脚精准适配,装配时可以直接将铁芯总成沿卡槽滑入箱体内部,不需要额外调整位置即可对准顶部盖板的安装孔位,大幅提升总装环节的作业效率。底部同时设置了两个放油接口,一个位于箱体最低位置用于彻底更换绝缘油时排空旧油,另一个位于距底部50mm高度位置,用于日常取油样检测绝缘性能,不需要完全排空箱内油液即可完成取样作业。

  考虑到这类变压器在运行过程中会出现绝缘油热胀冷缩的现象,箱体顶部预留了油枕安装接口,可根据使用需求选配小型油枕来缓冲油位变化,也可以直接采用密封式结构通过箱内预留的空气层来容纳油液膨胀量,两种安装方式的接口位置做了通用化设计,不需要修改箱体主体结构即可适配不同配置需求。箱体侧壁的散热筋在折边时特意做了圆角过渡,避免锐边在安装、运维过程中划伤作业人员,同时折边结构也大幅提升了薄壁钣金的结构刚度,即使在吊装运输过程中也不会出现侧壁变形凹陷的问题。

  在安装边界适配方面,箱体的整体宽度控制在800mm以内,深度控制在650mm以内,高度控制在1200mm以内,完全适配现有标准台架、柱上支架的安装尺寸,替换老式同容量变压器箱体时不需要重新制作安装支架,直接沿用原有固定点位即可完成更换,大幅降低老旧设备改造的施工成本。箱体所有外露金属部件都做了接地螺柱预留,螺柱采用焊接固定在箱体主体上,接地电阻可稳定控制在4欧姆以内,满足户外电力设备的接地安全要求,避免雷击、漏电时箱体带电引发安全事故。
