卡车制动盘锻造冲头成型工装结构

　　这套冲头结构面向商用车制动盘的热锻成型工位，核心作用是在模锻工序中对加热后的盘类坯料施加轴向压力，使金属在模膛内完成制动盘摩擦面、环形外缘以及内部加强筋的一次充型。现场使用时，冲头随压力机滑块下行，坯料放置在下模型腔中，冲头工作型面直接接触高温锻件，最终锻件冷却后再经切边、机加工形成成品制动盘。

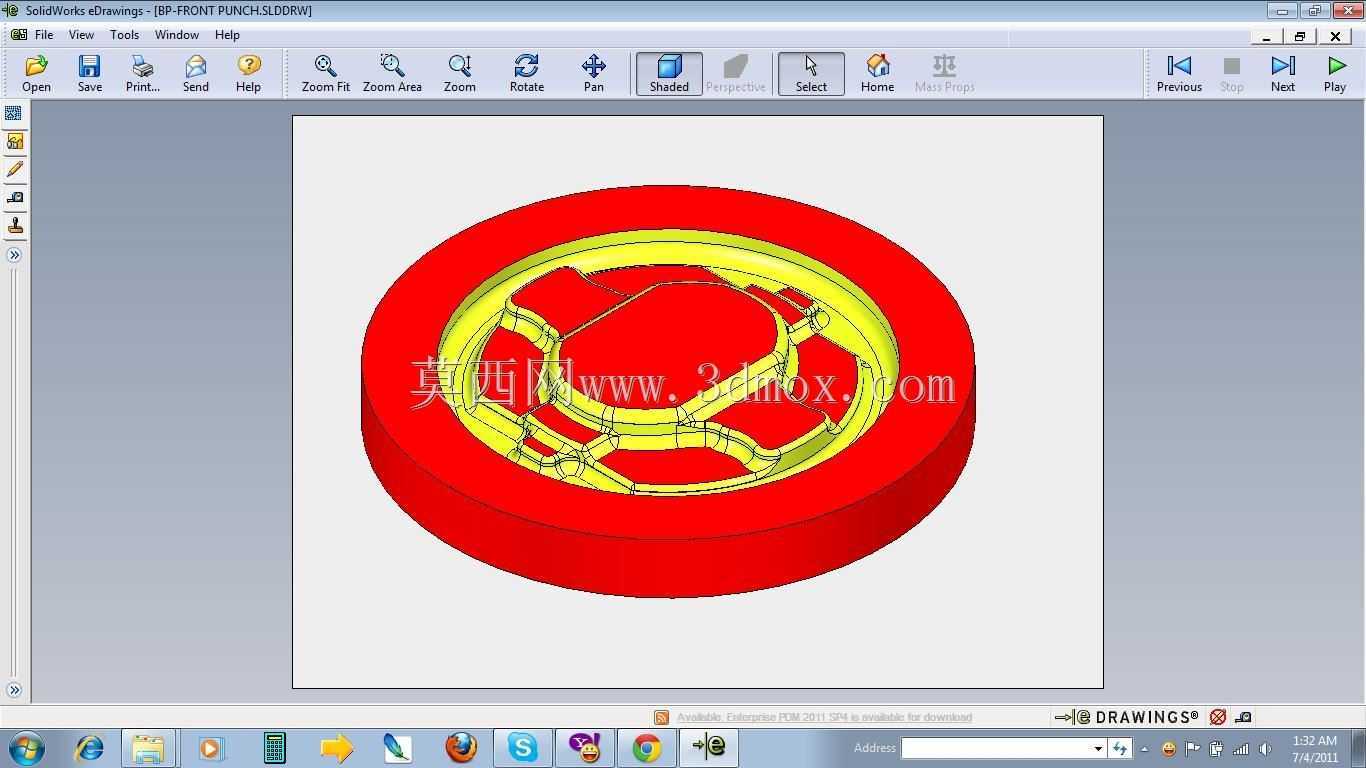

　　从结构外形看，冲头主体为厚壁圆盘状，外缘设置连续的环形凸台，对应制动盘外圈的成型边界；中心区域为大面积圆形承压面，用于压出制动盘的主体摩擦面；中间分布多组放射状、交错连接的筋条凸型，这些凸起在锻造时挤出制动盘背面的散热加强筋，既保证盘体刚性，也控制锻件材料流向，避免局部充型不足。冲头根部保留较厚的安装基体，便于与模座、垫块或压力机滑块端面对接，安装边界以同轴圆柱面和端面定位为主，保证上下模对中，减少偏心载荷。

　　设计这类冲头时，首先要服从锻件的分模与拔模逻辑。冲头型面不能简单等同于成品制动盘形状，而要预留锻件收缩量、机加工余量以及飞边槽对应的材料流动空间。环形外缘高度需要兼顾充型和脱模：过高会增大脱模阻力，过低则容易造成外圈缺肉；中心承压面与筋条凸型之间设置圆滑过渡，可降低高温金属流动时的剪切阻力，也减少冲头在急冷急热环境下产生应力裂纹的风险。筋条宽度、根部圆角和拔模斜度是建模重点，筋条过窄会导致模具局部温升快、磨损快，圆角过小则会在反复冲击载荷下形成疲劳源。

　　从工艺路线看，制动盘属于典型盘类安全件，工作中承受摩擦热、制动力矩和交变载荷，锻造过程要求金属流线连续、内部组织致密。冲头的放射筋结构不仅成型产品背面的加强结构，也在锻造过程中引导金属由中心向四周均匀流动，使盘体壁厚过渡区获得更好的纤维组织。冲头下行终段时，环形区域先形成封闭趋势，随后筋条槽和中心区域逐步充满，这种顺序有利于排出模膛气体，减少折叠、充不满等缺陷。

　　三维建模时需要把工作型面、安装基面、定位止口和避让区域分开处理。工作型面按锻件三维数模反算，重点检查凸筋之间的最小壁厚、圆角连续性以及各成型面的拔模方向；安装侧则强调平面度和同轴度，因为冲头承受的是大吨位轴向载荷，若端面贴合不均，局部会产生高压峰值，造成压塌或早期开裂。对于深筋区域，还应在结构允许的位置考虑冷却或润滑工艺空间，使热锻过程中模具温度场更稳定。

　　实际装配中，冲头通常不是孤立工作件，而是与上模座、锁紧件、下凹模、顶料机构共同组成锻造模组。冲头外径需要与模膛开口、导柱导套间隙匹配，外缘与飞边槽之间的距离决定多余金属的排出阻力；中心型面的最低点决定滑块闭合高度，安装基体厚度则影响闭合模高和压力机行程选型。建模时若只关注产品外观而忽略这些边界，后续会出现干涉、顶料不顺或设备行程不足等问题。

　　该结构适用于卡车、客车等商用车制动盘的批量模锻场景，也可为类似带放射加强筋的盘类锻件提供成型思路。工程评审时应重点核对冲头材料热强度、型面硬度层深度、圆角半径、拔模斜度、冷却润滑条件以及锻件出模方向，使冲头在高温、高压、高频次冲击工况下保持尺寸稳定，并保证制动盘锻件的成型一致性。
