多色塑料衣物夹持夹结构设计方案

　　日常晾晒场景中，这类塑料夹持件是使用频率极高的小五金件，除了家庭晾晒衣物、固定织物的常规用途，在轻工生产流水线、物料临时分拣、线束临时固定、印刷品临时定位等场景也有大量应用，比如服装生产车间里用来临时固定裁片与样板，仓储分拣环节用来夹持标识单据与周转筐，户外作业时用来临时固定轻薄覆盖物，其结构可靠性直接影响使用体验与作业效率。

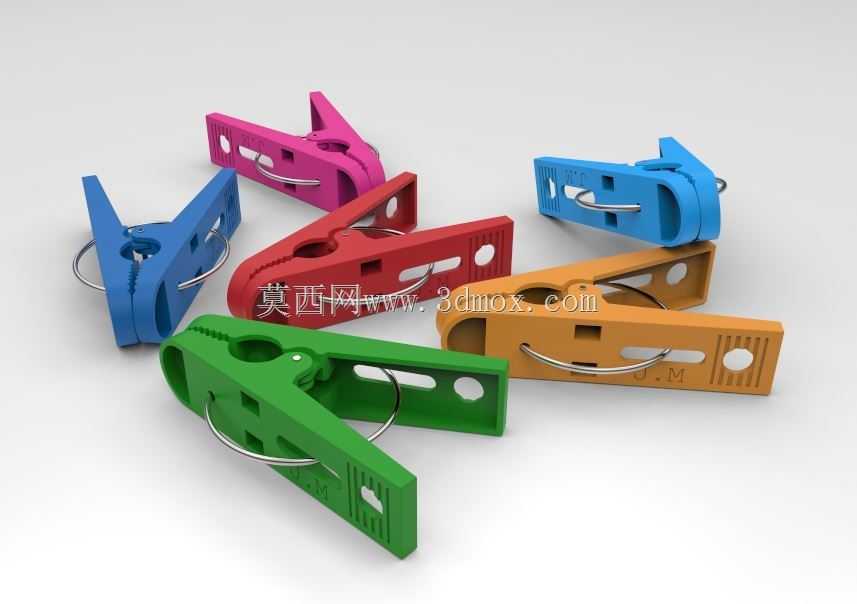

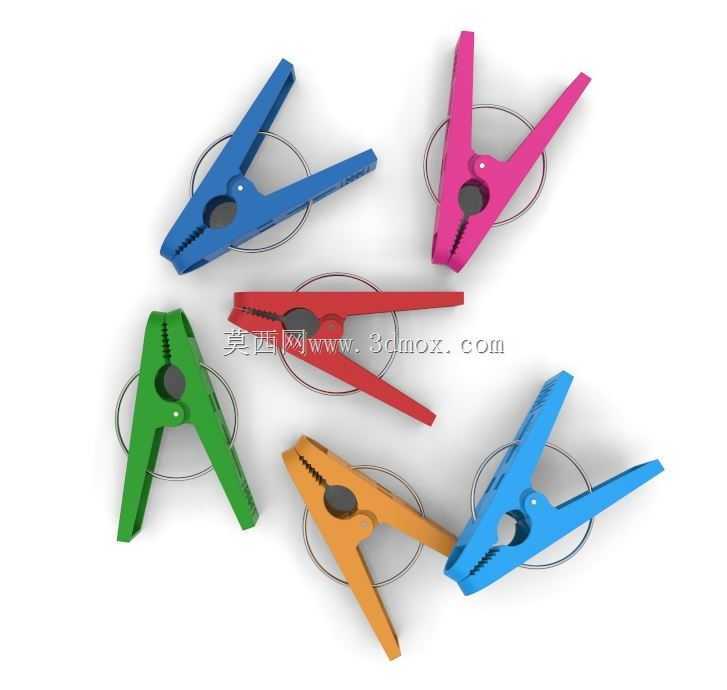

　　从结构设计逻辑来看，这类夹持件采用对称式夹臂结构，两个夹臂通过中部的枢接结构实现开合动作，枢接位置采用一体注塑的定位凸台与孔位配合，不需要额外加装销轴，减少装配工序的同时，也避免了金属销轴长期使用锈蚀污染织物的问题。夹臂内侧靠近夹持端的位置设计有细密的横向防滑齿纹，齿纹高度控制在0.3-0.5mm，既能够增大与被夹持物表面的摩擦力，防止光滑面料、薄塑料膜等物件滑脱，又不会因为齿纹过尖锐刮伤丝绸、化纤等娇贵面料。夹臂的握持端做了圆弧过渡加厚处理，按压时的受力面积更大，长期使用不会出现硌手的问题，同时握持端内侧预留了标准扭簧的安装槽位，扭簧的两个支脚分别卡入两个夹臂对应的定位卡槽内，装配时只需要将扭簧压入槽位即可完成组装，不需要额外的紧固件固定，装配效率高，适合大批量注塑生产。

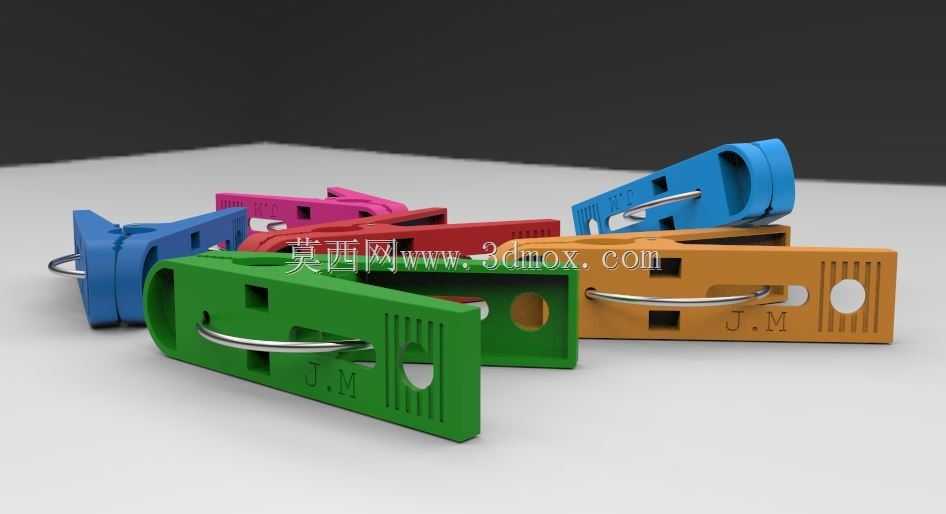

　　尺寸设计上，单只夹体的总长度控制在70mm左右，夹持端的最大开口量可以达到25mm，能够满足多数日常夹持需求，夹臂的主体壁厚均匀控制在2.2-2.5mm，既保证了夹臂开合时的结构韧性，反复弯折不会出现脆断问题，又避免了壁厚过大导致注塑件出现缩痕、翘曲等成型缺陷。夹臂表面设计有长条状的减重镂空槽，在不降低结构强度的前提下，减少原材料用量，同时镂空结构也能减少晾晒时的积水残留，加快夹体干燥速度，避免长期积水滋生霉菌。夹体的边角全部做了R1以上的圆角处理，没有尖锐棱角，日常使用时不会划伤手部或者勾刮织物纤维。

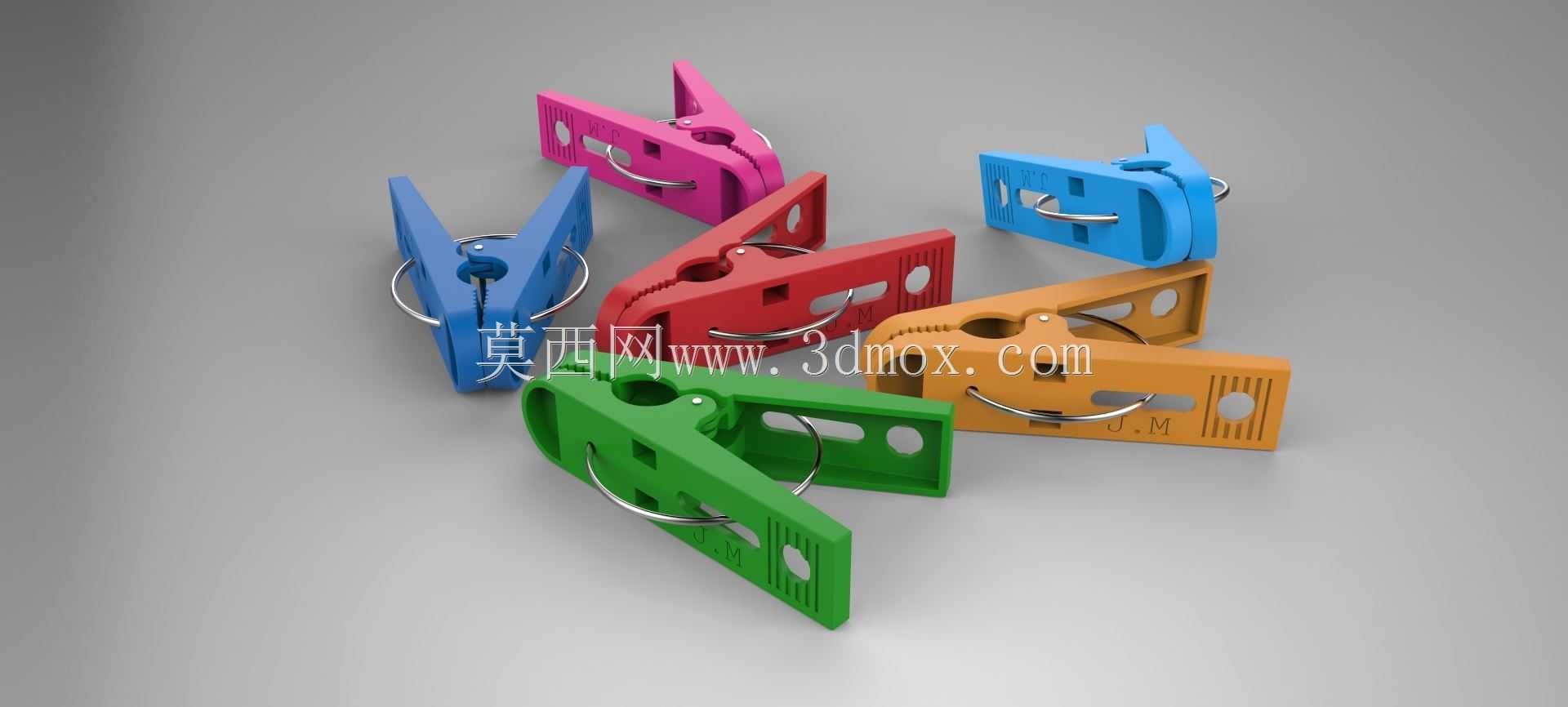

　　材料选择上，主体夹臂采用增韧改性聚丙烯材料，这类材料耐候性好，长期在户外日晒雨淋的环境下不容易老化变脆，同时材料本身的耐酸碱性能优异，接触洗衣液、柔顺剂等日化产品不会出现应力开裂问题，材料的着色性能好，可以生产不同颜色的产品，方便用户通过颜色区分不同用途的夹子，比如区分内衣、外衣、袜子等不同织物的夹持使用，避免交叉污染。配套的扭簧采用镀锌弹簧钢丝制作，钢丝直径1.2mm，扭转力矩经过调校，夹持力控制在15-20N，既能够夹紧厚度5mm以内的织物、薄纸板、塑料膜等物件，不会被风吹落，又不会因为夹持力过大在织物表面留下难以消除的夹痕。

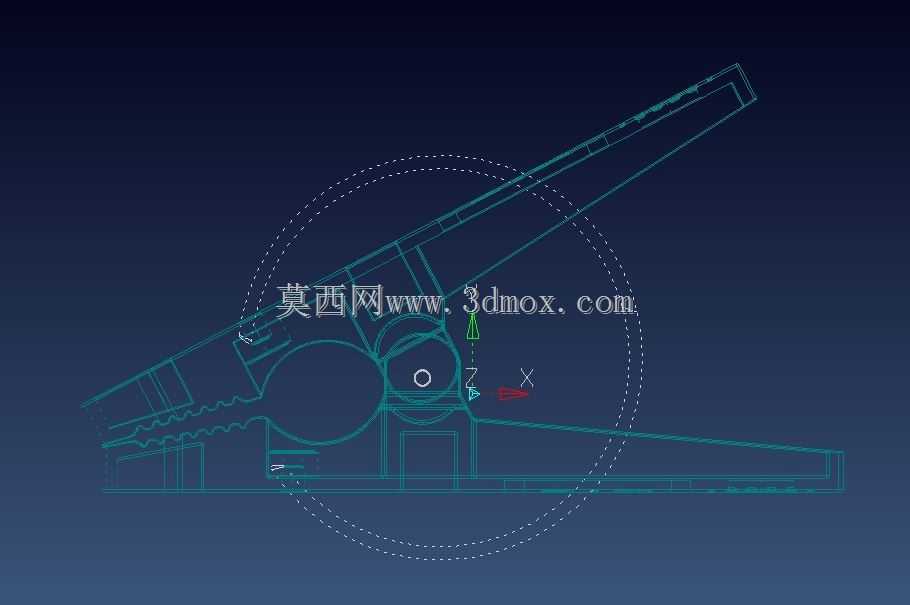

　　从建模细节来看，建模过程中需要重点关注枢接位置的配合间隙，两个夹臂的枢接凸台与孔位之间预留0.15mm的装配间隙，保证开合动作顺畅无卡滞，同时间隙不会过大导致夹臂出现晃动偏移。扭簧的安装槽位需要做导向斜角设计，方便自动化装配时扭簧能够顺利压入槽位，槽位的深度要保证扭簧受力时不会从槽位脱出。夹臂的防滑齿纹采用阵列特征制作，齿纹的间距均匀，保证夹持面的摩擦力分布均匀，不会出现局部夹持力不足的问题。整体模型的拔模斜度统一设置为1.5度，符合注塑模具的开模要求，不需要后续额外调整拔模角度就可以直接用于模具设计。夹臂外表面可以根据需求做哑光晒纹处理，提升握持手感的同时，减少表面划痕的产生，延长产品的外观使用寿命。
