带分解动画的两扁插公插头组件结构

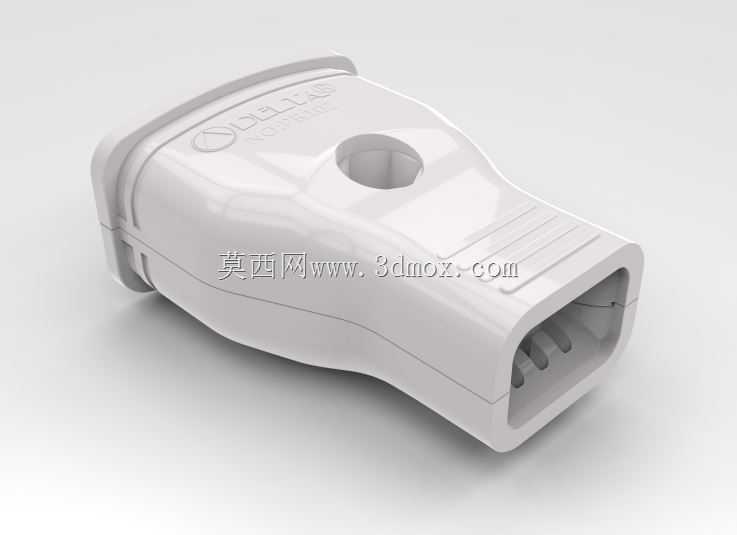

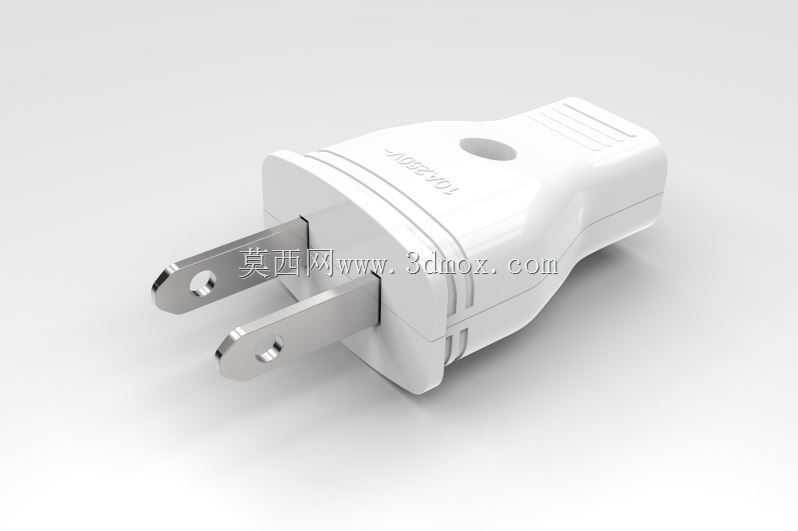

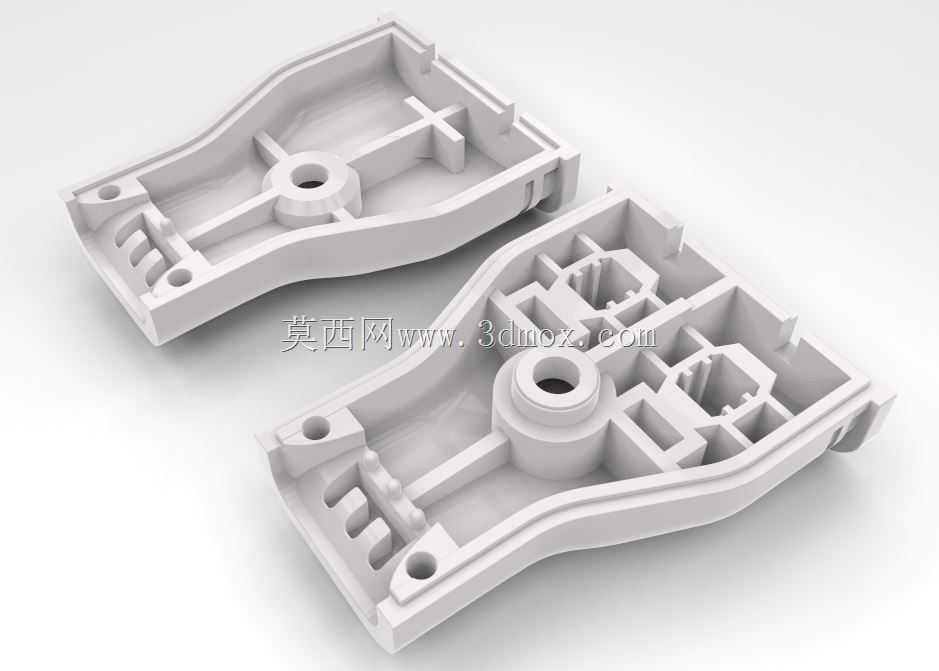

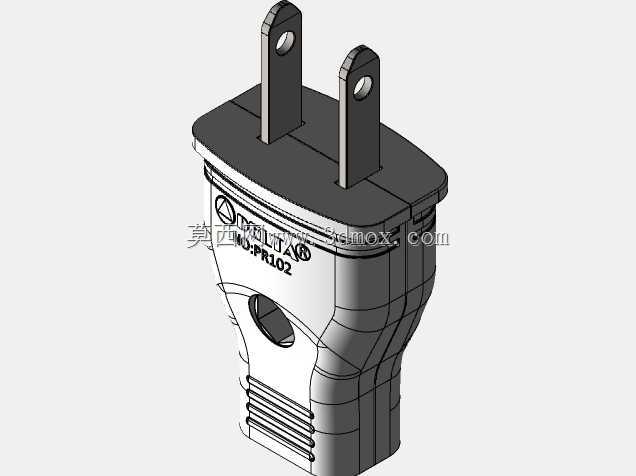

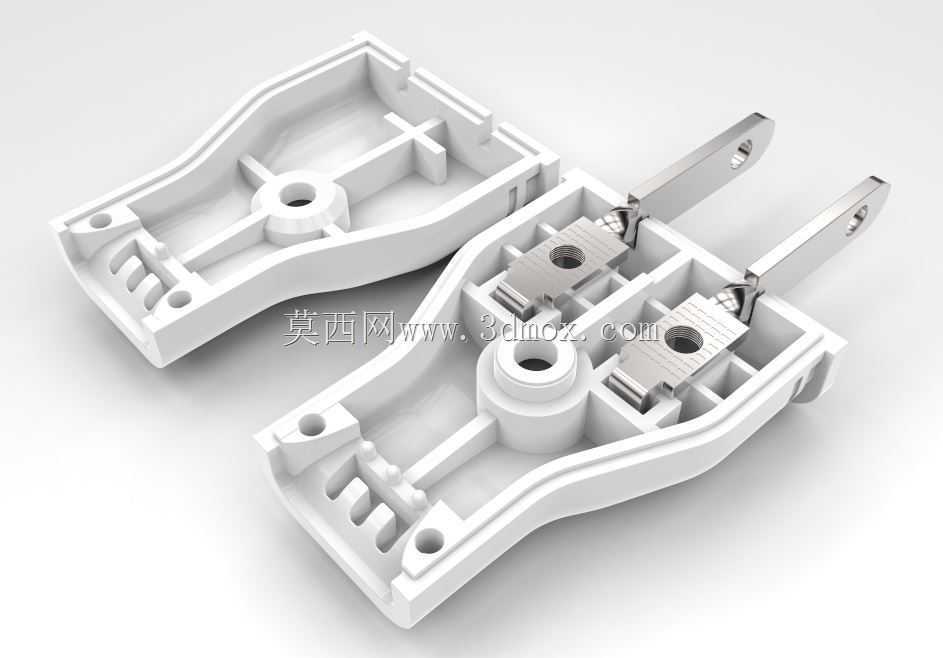

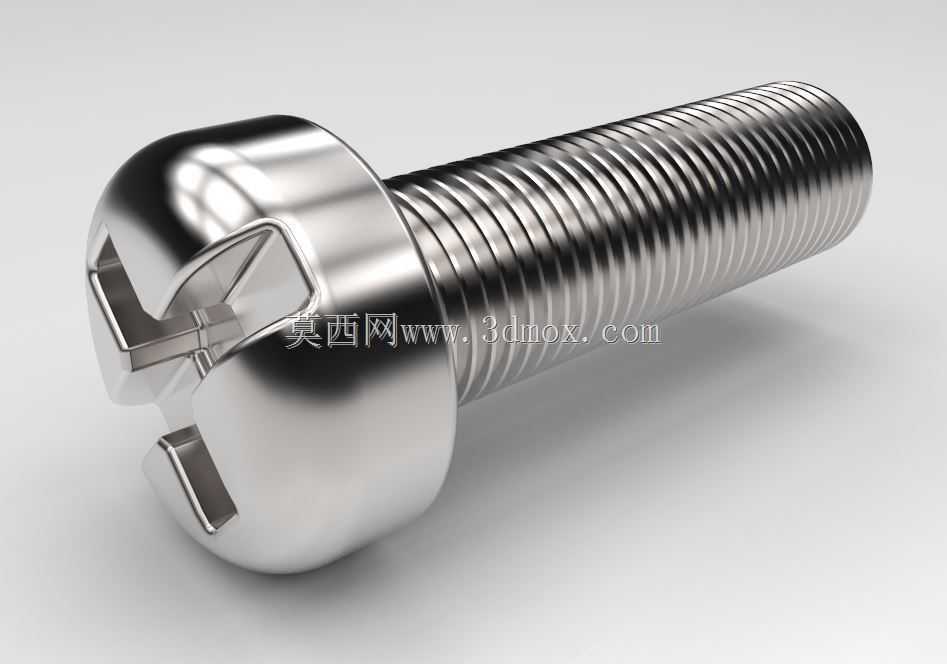

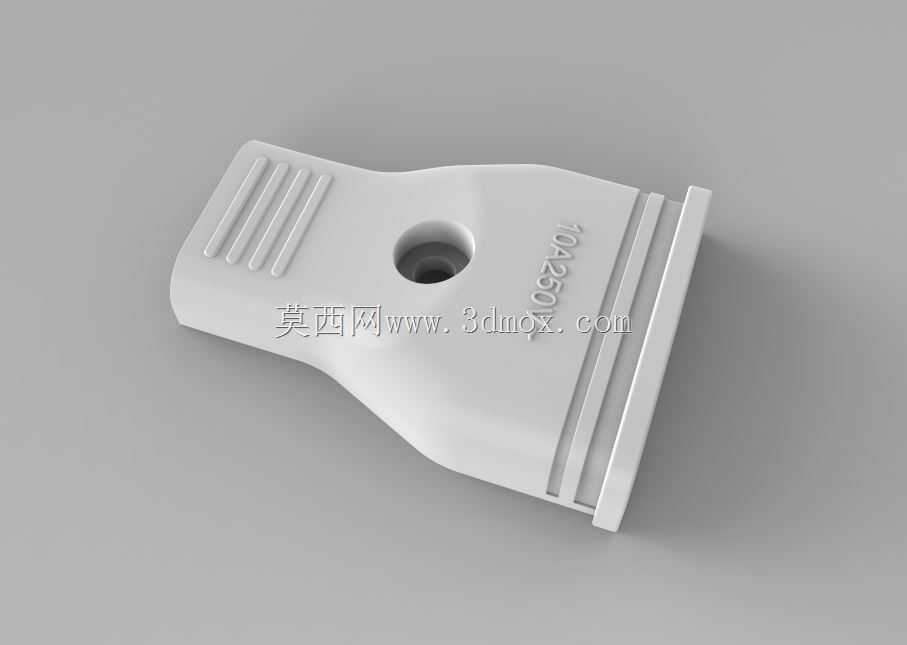

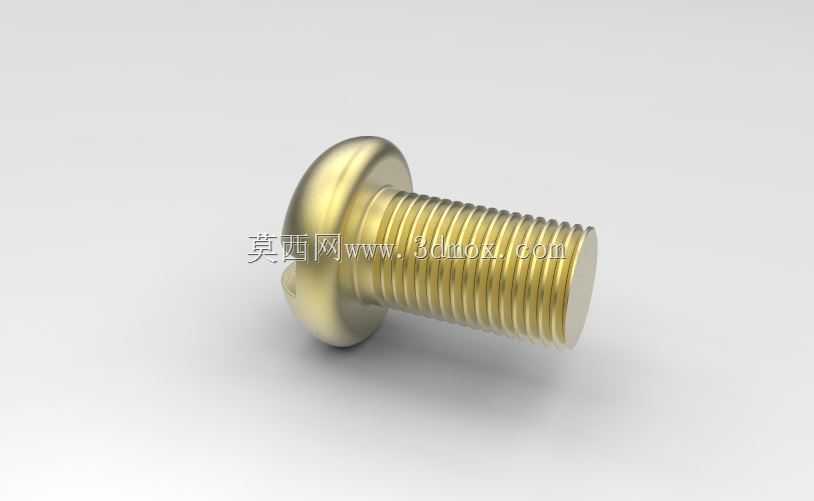

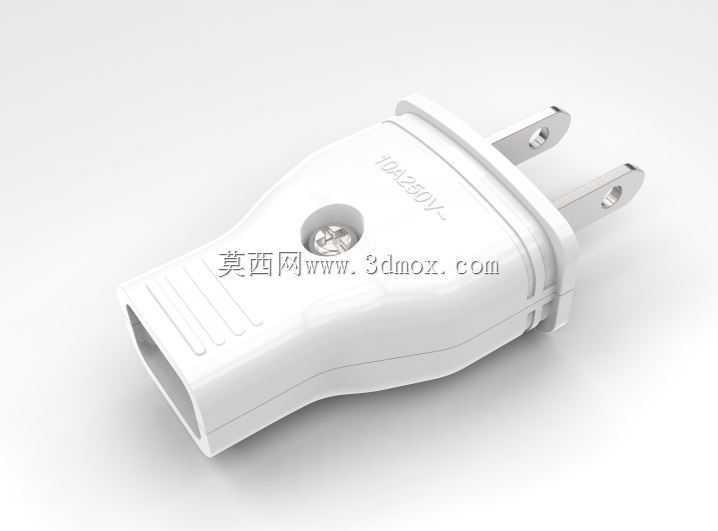

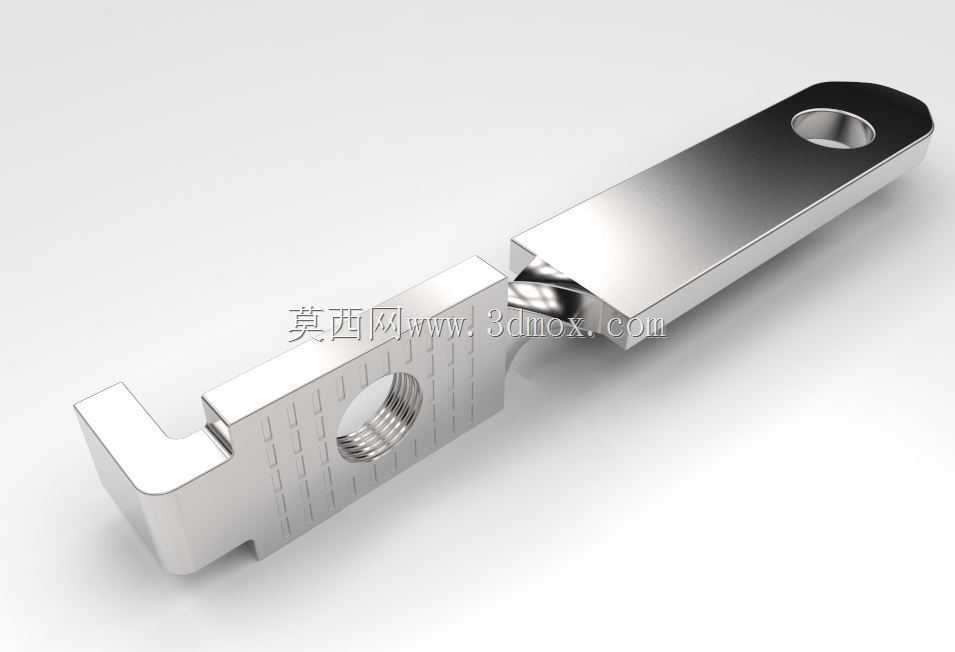

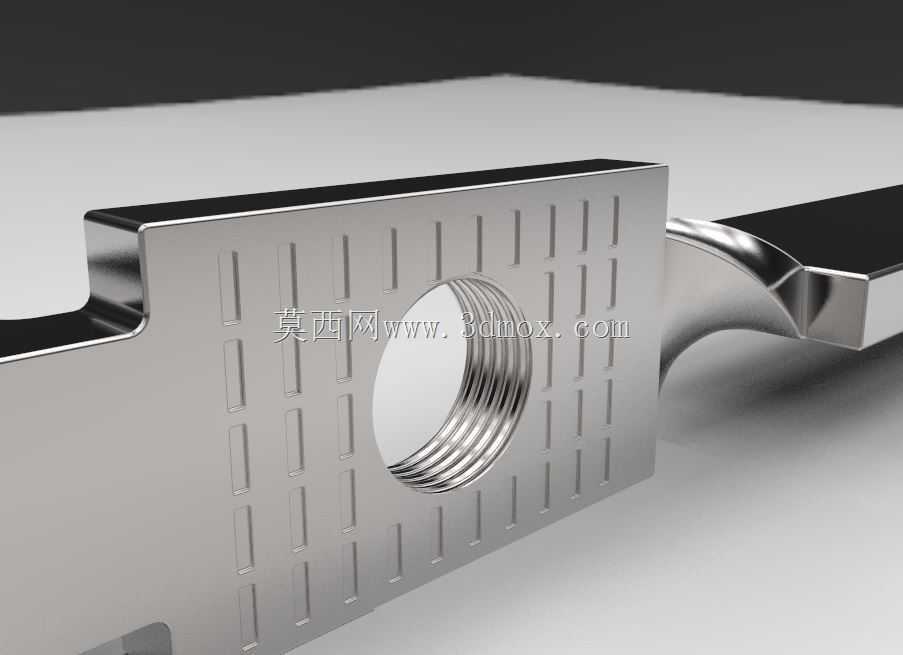

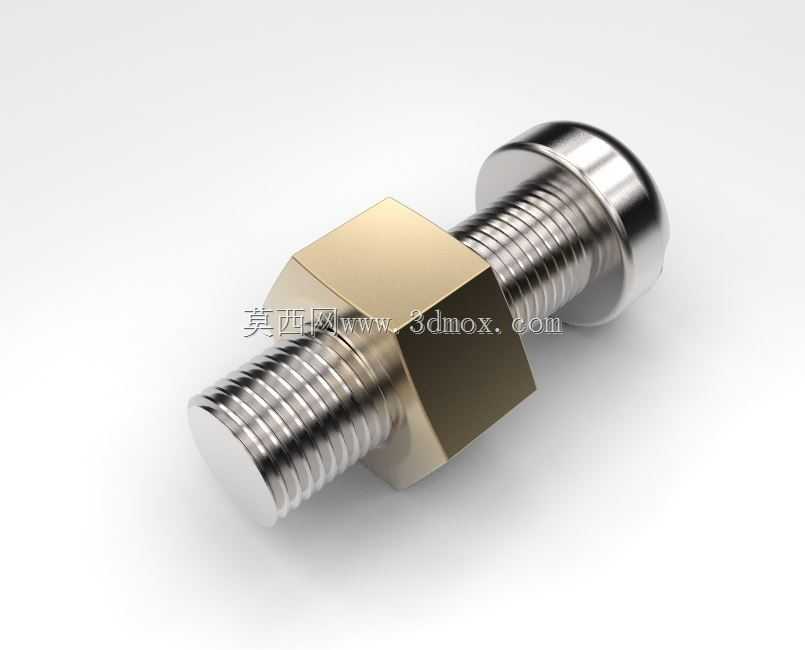

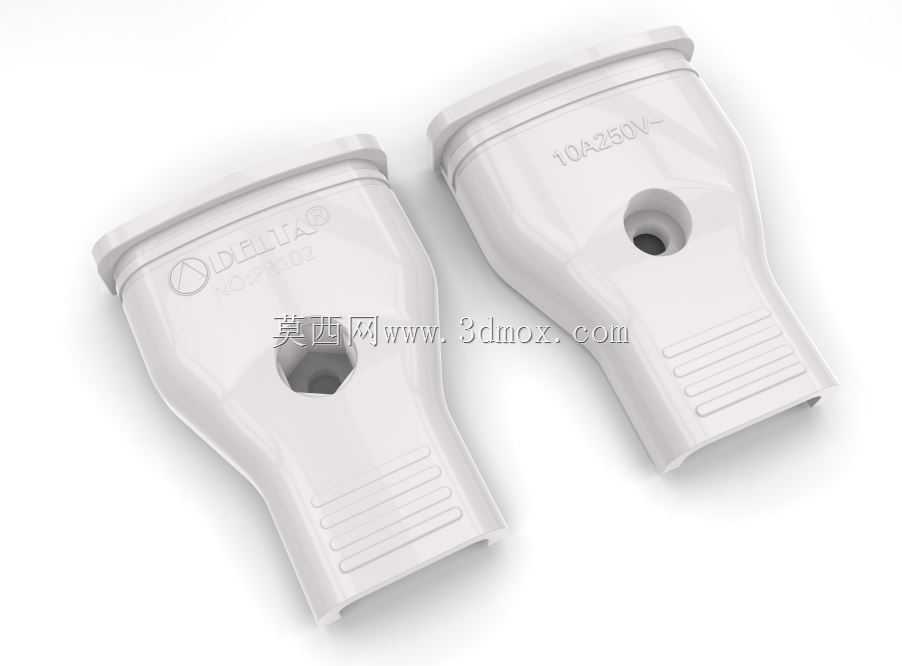

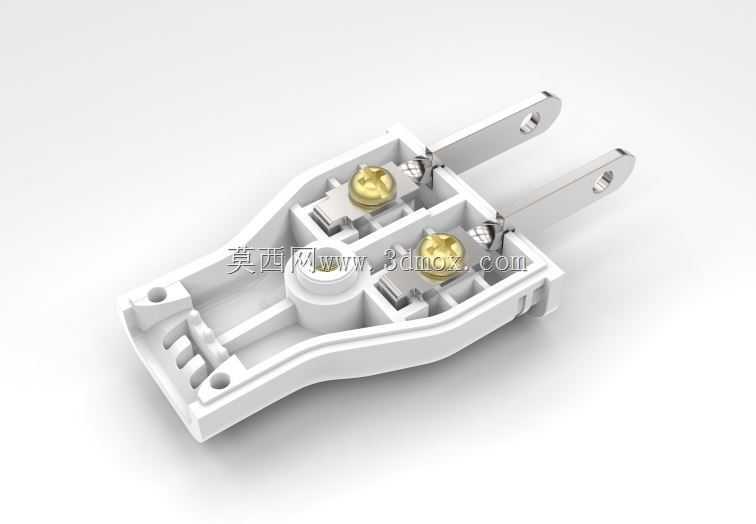

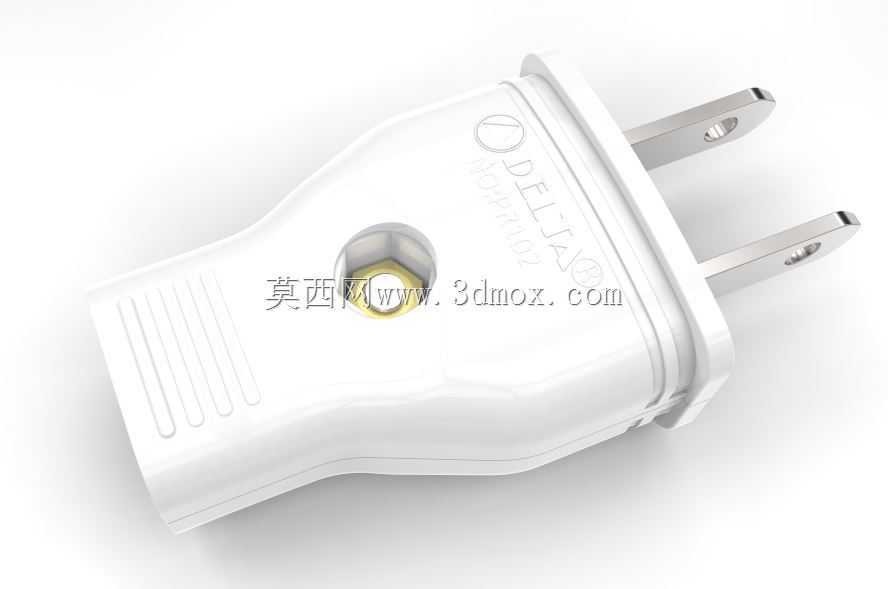

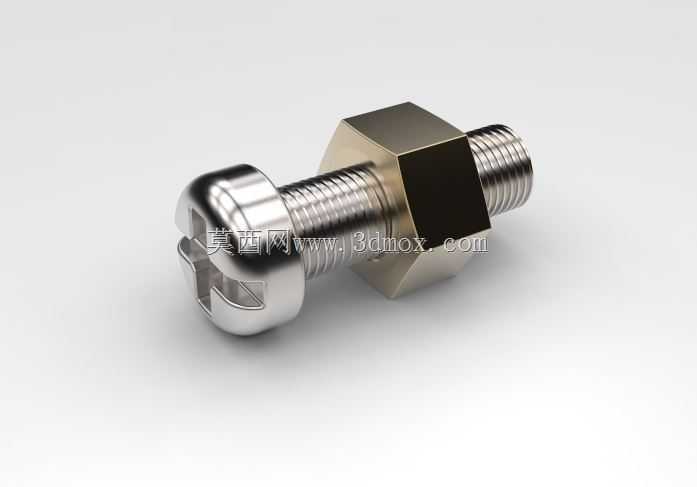

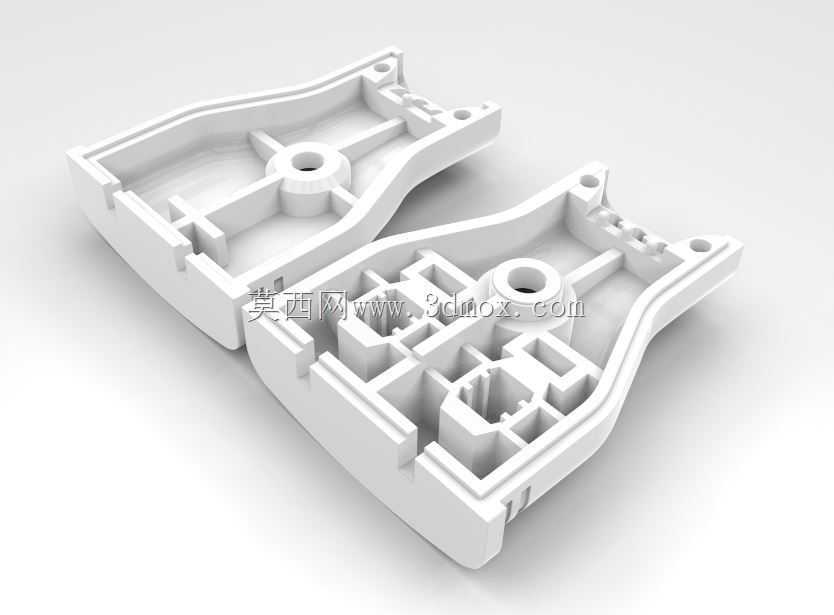

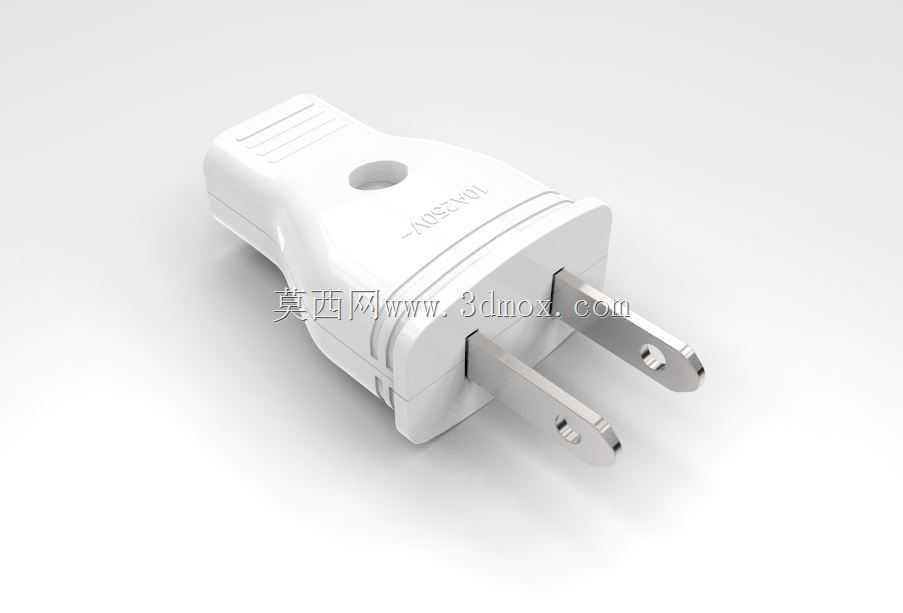

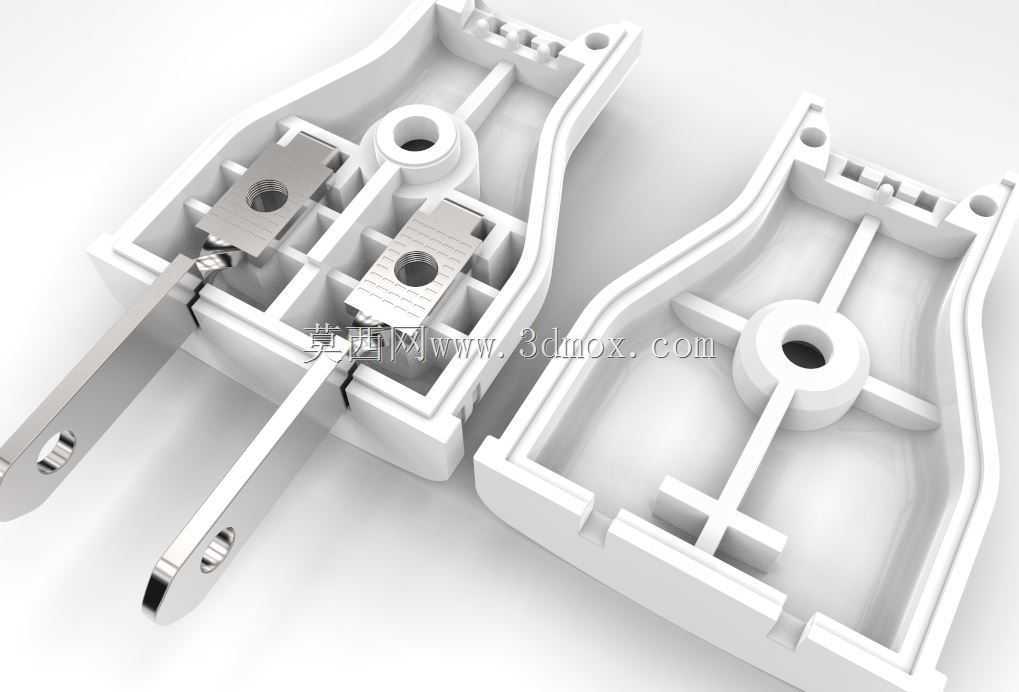

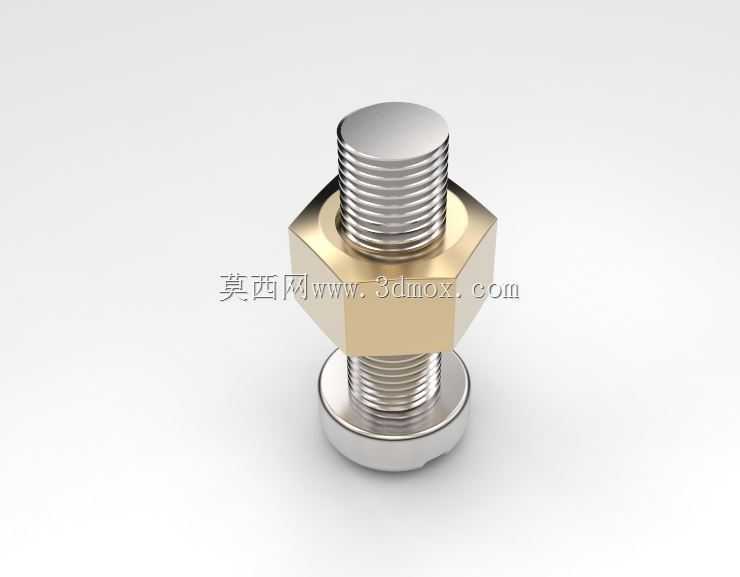

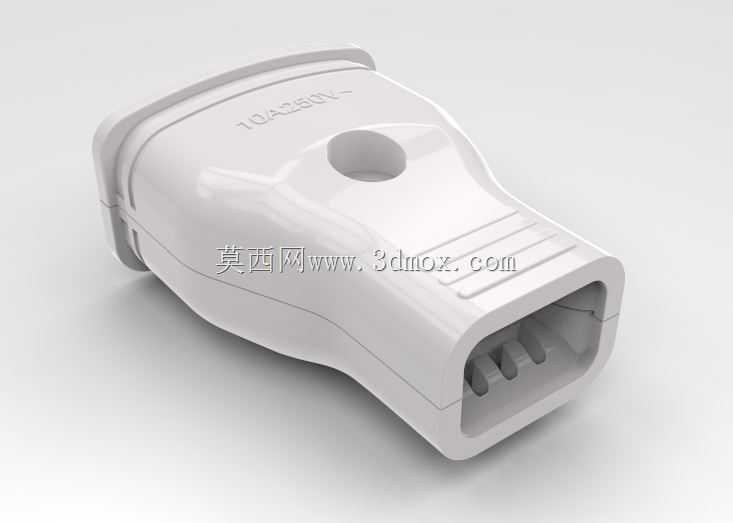

这款两扁插公插头组件是民用低压供电场景中应用极为广泛的接插部件，主要用于各类小家电、数码设备、家用照明器具等终端用电产品的市电接入端，承担着将室内墙面插座的交流电能稳定传导至用电设备电源线的核心作用，是日常用电连接场景中不可或缺的基础电气连接构件。该组件的功能设计围绕电气安全、连接可靠、装配便捷三个核心维度展开，插片部分采用导电性能优异的金属材质冲压成型，表面做钝化防锈处理，既保证长期插拔后的接触电阻稳定在安全区间，也能避免潮湿环境下的氧化锈蚀导致的接触不良、发热打火等安全隐患；外壳部分采用阻燃绝缘的工程塑料注塑成型，外壳表面设置的防滑凹槽结构，方便用户插拔施力，中部的固定螺丝孔位用于锁紧上下壳体，同时压紧内部接入的电源线缆，避免线缆受外力拉扯时与金属插片脱离，尾部的线缆出线口做了圆弧过渡收束设计，能够减少线缆反复弯折时的应力集中，延长电源线的弯折使用寿命。在设计思路上，这款公插头采用分体式装配结构，整体由上壳体、下壳体、两个金属插片、锁紧螺丝四个核心部件组成，配套的分解动画能够清晰展示各部件的装配顺序与配合关系：金属插片预先卡入下壳体对应的定位卡槽内，卡槽的限位结构能够避免插片在插拔受力时发生移位、转动，接入剥好线芯的电源线后，将线芯与插片尾部的接线端通过压接或螺丝锁紧的方式固定，随后扣合上壳体，拧入中部的锁紧螺丝即可完成整体装配，整个装配流程无需复杂工装，既适合工厂批量组装生产，也方便用户自行更换损坏的插头部件。从外形尺寸与安装边界来看，这款公插头的整体轮廓符合常规两扁插的通用尺寸规范，插片的间距、伸出长度、厚度均匹配国内普通墙面两孔插座的插孔尺寸，插片端部做了圆角导向处理，能够顺畅插入插座插孔，不会出现卡滞、插偏的问题；插头整体的握持部分宽度适配成年人手指的握持尺度，插拔时不会因为壳体过窄导致施力困难，尾部出线口的内径适配常规0.5-1平方毫米的两芯电源线，能够覆盖绝大多数小功率家用用电设备的线径需求，壳体合模后的接缝处做了错位止口设计，装配后缝隙均匀，既可以避免日常使用中灰尘、水渍进入插头内部，也能提升壳体的整体结构强度，跌落时不易出现壳体开裂的问题。
