防滑双色注塑手柄螺丝批结构设计

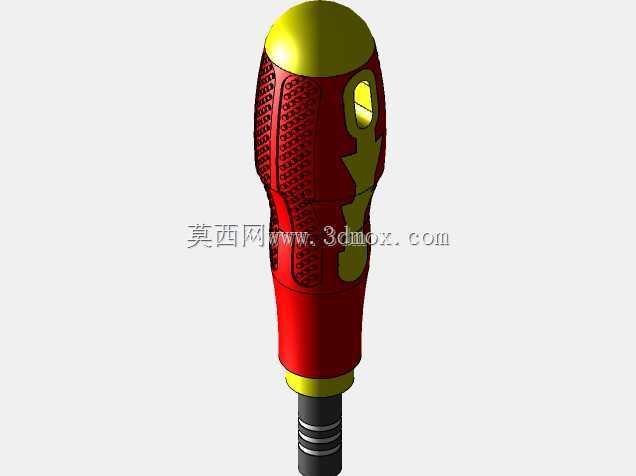

　　这款手动旋具的核心设计围绕长时间握持施力的作业场景展开，针对电子组装、设备维保、五金拆装等常见手动拧紧作业中，普通手柄易打滑、握持疲劳、施力方向偏移的痛点做了针对性结构优化。握把主体采用双色注塑结构，外层红色区域做了密集的菱形防滑纹理，覆盖整个手掌贴合区域，不管是手掌干燥还是沾有少量油污、汗液的工况下，都能提供足够的握持摩擦力，避免拧动过程中手部与握把发生相对滑动，减少施力损耗。握把顶端采用圆弧过渡的金色硬质端盖，一方面可以在需要掌心施压推进的作业场景下，分散掌心承受的压强，长时间顶压作业不会产生明显的硌痛感，另一方面硬质端盖的抗冲击性能更好，偶尔需要轻微敲击辅助松动锈死紧固件时，端盖不会轻易开裂变形。握把侧面设置的内凹箭头标识，

　　除了直观提示拧紧、旋松的施力方向外，标识区域做了下凹的防滑结构，拇指搭放在该位置时可以精准控制旋具的轴向角度，在狭小空间内作业时，不需要大幅度调整手部位置就能精准控制拧动方向。握把与批杆衔接的位置做了多层环形止退结构，配合金色的限位挡圈，能够牢牢固定内部批杆的安装位置，避免大扭矩施力时批杆与握把之间发生相对转动，同时挡圈可以阻挡作业过程中手部不慎滑向批杆造成划伤。批杆露出握把的根部做了多圈环形滚花结构，当需要精细调整小扭矩紧固件时，可以用手指捏住批杆根部做小幅度转动，提升微调操作的控制精度。从结构尺寸来看，握把的最大直径适配成年男性手掌的自然握持弧度，整体长度覆盖手掌从掌心到指根的贴合范围，不需要刻意调整握姿就能自然施力，

　　握把的轮廓做了多段收腰设计，刚好贴合手指弯曲的贴合曲线，长时间连续拧动作业时，手部肌肉的疲劳度会明显低于直筒型握把。握把上的悬挂孔设计，既可以配合工具挂板做工位收纳，也能穿入挂绳做高空作业的防坠固定，适配不同场景的工具管理需求。在结构设计过程中，需要重点把控双色注塑的结合面强度，防滑纹理的深度控制在0.3-0.5mm区间，既保证足够的摩擦力，又不会因为纹理过深容易积存油污难以清洁；内部批杆的嵌装深度要达到握把总长度的三分之二以上，才能保证大扭矩施力时的结构强度，避免批杆从握把中脱出；握把的边缘全部做R2以上的圆角过渡，没有尖锐棱角，握持时不会硌手。这款旋具的结构设计兼顾了大扭矩施力的可靠性和精细操作的操控性，

　　不管是生产线组装工位的高频次使用，还是日常维保的零散作业，都能适配对应的操作需求，握把的材质搭配上，外层软胶材质提供防滑触感，内芯硬质结构提供扭矩支撑，两种材质通过注塑结合为一体，不需要额外的粘接或紧固件固定，装配工艺简单，结构可靠性高。
