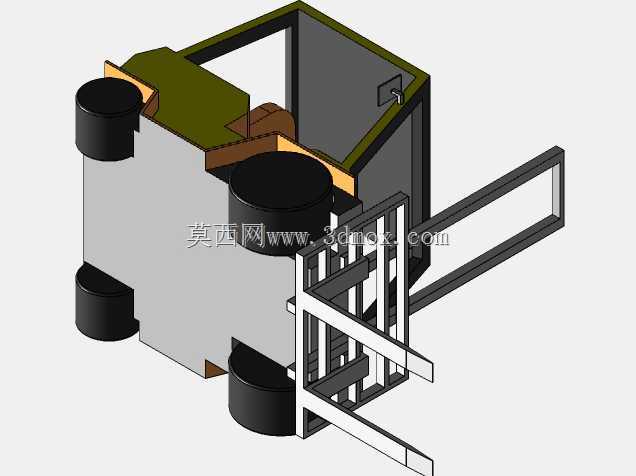

简化结构座驾式仓储搬运叉车三维设计

　　本次呈现的叉车三维结构，针对厂内短距离托盘物料搬运场景做了简化构型设计，核心适配仓储车间、生产工位旁、货台装卸区的小吨位物料转运需求，区别于大吨位平衡重式叉车的复杂结构，该设计优先考虑窄通道通行的适配性，将车身回转半径控制在极小范围，可在1.8米宽度的通道内完成满载转向动作，适配多数中小型制造企业车间内的通道布局现状。从功能结构来看，该设计保留了叉车核心的作业模块：前部的货叉架采用两级滑动门架构型，基础起升高度满足常规1.2米标准托盘的堆码与卸放需求，门架与车身前部的连接位置预留了倾斜铰点安装位，可实现门架小角度前倾后仰，方便货叉快速插入托盘插孔以及满载行驶时的物料固定，避免转运过程中托盘滑落。行走部分采用四轮布局，

　　四个驱动/承重轮分别布置在车身四角，轮距与轴距的配比经过反复调整，在保证满载时车身稳定性的前提下，尽可能压缩车身整体外廓尺寸，车身尾部的配重区域与前部额定载荷形成力矩平衡，无需额外增加过长的尾部配重长度，进一步缩小了整车的占地边界。驾驶区域采用开放式座驾布局，操作位周边预留了操纵杆、方向盘的安装空间，驾驶位下方的舱体可容纳动力单元、液压泵站以及电控模块，车身侧围的结构件做了直角简化处理，既可以作为钣金覆盖件的安装基准，也能在发生轻微剐蹭时保护内部核心部件，前部的护顶架采用框架式结构，在满足上部防护强度要求的同时，减少了不必要的曲面造型，降低钣金加工的下料与折弯难度。设计过程中优先考虑了零部件的加工工艺性，

　　多数结构件采用标准型材与板材焊接成型，无需开模即可完成小批量试制，门架的滑动接触面预留了滑块安装槽，可直接采购标准尺寸的尼龙滑块装配，减少定制加工件的比例。从安装边界来看，整车宽度控制在1.1米以内，长度不含货叉时仅为1.4米，货叉完全收回时的整车长度可适配2米宽度的货梯内部尺寸，方便跨楼层的物料转运，车身底部的离地间隙设定为120毫米，可顺利通过车间内常见的减速带、地面接缝以及小型障碍物，不会出现底盘剐蹭的问题。液压管路的布置沿着车身内侧的结构梁走线，预留了管夹安装孔位，可避免管路外露被货物剐蹭，同时方便后期维护时的管路更换。该构型没有冗余的装饰性结构，所有外露结构均承担对应的功能：前部的挡货架可防止物料向后滑移撞击驾驶位，

　　侧围的凸起结构可作为上下车的扶手使用，后部的端面预留了牵引销安装位，必要时可作为短途牵引动力拖带小型料斗车。在载荷分配设计上，将最重的动力单元布置在车身中部偏后位置，使得空载与满载时的轮荷分配都处于合理区间，避免单轮载荷过大造成车间环氧地面的过度磨损，转向轮采用大转角设计，配合小轴距的车身布局，在狭窄的货架巷道内也能完成直角转弯，无需额外预留过大的转弯空间，提升仓储区域的空间利用率。
