内置弹簧张紧结构金属输送机滚筒

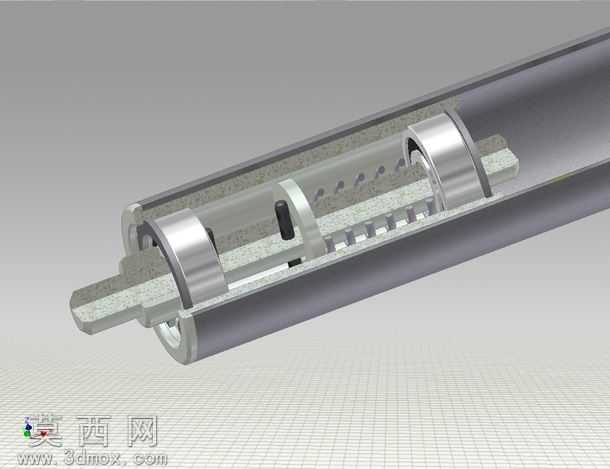

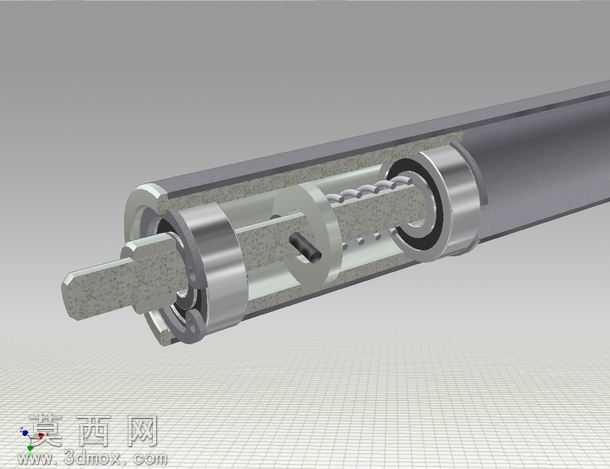

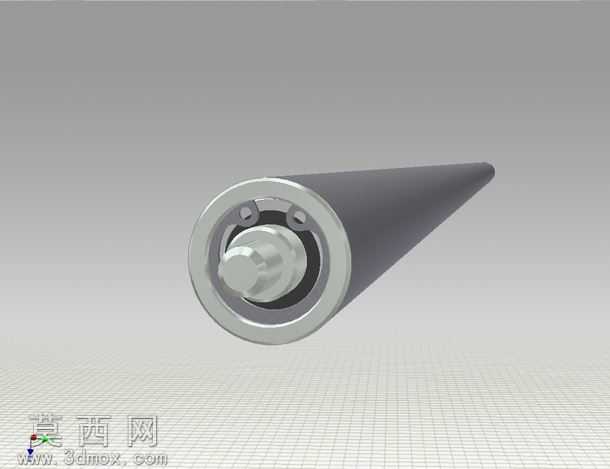

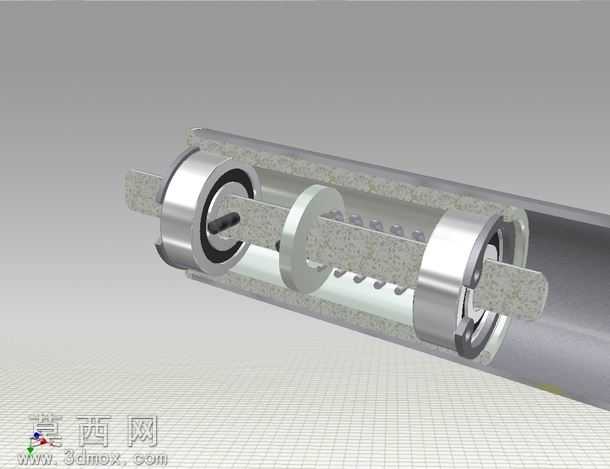

本模型为金属管材质的输送机内置张紧滚筒结构，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械加工装配的公差规范，对每一处零件的配合间隙、安装定位特征都做了精准还原，整体结构经过装配干涉校验，可直接用于结构验证与生产参考。模型通过剖面渲染的方式直观展示内部构造，金属管筒身赋予哑光金属材质，还原碳钢滚筒的真实表面质感，内部弹簧、定位销、芯轴、端盖等零件分别赋予对应材质属性，弹簧做了金属弹簧钢的质感处理，定位销与芯轴做了调质钢的哑光金属表现，端盖的装配倒角、卡簧槽等细节都做了精细化建模，没有遗漏任何关键装配特征。该滚筒核心设计为内置程序集输送带弹簧张紧系统，摒弃传统外置张紧装置的冗余结构，将张紧弹簧集成在滚筒内部芯轴与筒身的配合腔体内，芯轴两端设计有扁方安装定位结构，可快速固定在输送机机架的安装座上，筒身可绕芯轴灵活转动，内部的弹簧组件可根据输送带的张紧力变化自动补偿伸缩量，始终保持输送带处于合适的张紧状态，避免输送带长期运行出现松弛打滑、跑偏的问题。建模过程中先完成核心芯轴的参数绘制，依次构建弹簧定位腔、弹簧限位座、端盖定位台阶、筒身内壁配合面等特征，再逐个完成弹簧、圆柱定位销、密封端盖、轴承配合位的零件建模，最后按照实际装配顺序完成虚拟装配，添加同轴度、端面跳动等装配约束，还原真实的机械运动关系。渲染阶段采用半剖面视角展示内部结构，搭配网格地面烘托工业设计质感，光线采用柔和的工业环境光，清晰呈现每一处零件的轮廓与装配关系，让使用者可以快速理解该张紧滚筒的工作原理与结构优势，该结构可有效简化输送机的整体张紧机构设计，减少外部张紧部件的占用空间，提升输送设备运行的稳定性，降低后期维护调整的频率，适用于各类轻型皮带输送机、物料输送线的从动滚筒设计场景。
