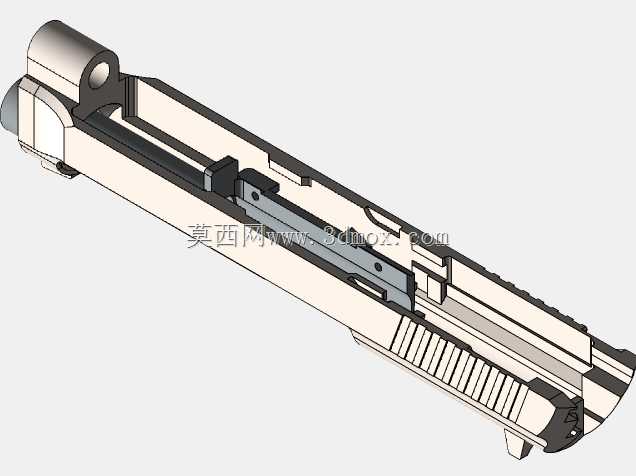

PTT99巴雷塔滑套组件剖面结构设计

　　本次呈现的是PTT99巴雷塔配套滑套组件的剖面结构设计，从结构剖面可以清晰看到内部各零件的配合关系，滑动配合面的公差预留、导轨槽的导向行程、安装滑块的定位槽位都做了明确的结构表达。在实际应用场景中，这类滑套组件是airsoft器材的核心运动部件，承担往复滑动、部件定位、击发组件容纳的核心功能，滑动部分的结构经过实际装配验证，滑动行程内无卡滞点，配合间隙控制在合理范围内，既保证滑动顺畅，又避免旷量过大影响动作精度。从设计思路来看，整个滑套采用分体式结构设计，外部轮廓贴合整体握持与动作的人机工程需求，内部腔体预留了击发组件、复位弹簧、定位销的安装空间，桶状配合段的加工基准与滑动导轨面保持同轴度要求，当前展示的结构中，

　　桶体部分处于待加工预留状态，按钮安装位的结构已经完成初步设计，专门为安装滑块预留了卡接槽与固定孔位，保证滑块装配后不会出现轴向窜动。从安装边界来看，滑套的总长度、内部腔体直径、导轨槽的宽度与深度都和下部机匣的配合尺寸做了对应匹配，尾部的铰接孔位置与尺寸适配原枪型的铰接轴，前端的配合段长度保证滑动到最前位置时的定位精度，侧面的防滑纹结构不仅提升手动操作时的摩擦力，也在结构上加强了滑套侧壁的刚性，避免反复滑动过程中出现侧壁变形。剖面视图中可以看到内部的阻铁让位槽、弹簧导向槽都做了圆角过渡处理，避免应力集中导致的部件开裂，滑块安装位的台阶面做了公差配合设计，装配后滑块与滑套本体的贴合面间隙控制在0.02mm以内，保证动作传递的一致性。

　　滑动面的表面处理预留了加工余量，后续可根据实际耐磨需求做对应的表面硬化处理，导轨槽的润滑槽结构也在设计中做了预留，可存储少量润滑脂降低长期滑动的磨损量。整个结构的壁厚分布经过受力校核，在经常承受冲击的尾部铰接位置做了局部加厚处理，受力较小的前端位置适当减薄控制整体重量，平衡结构强度与动作灵活性的需求。按钮部分的安装结构采用卡接加销钉固定的方式，既方便后期维护拆解，又能保证反复按动过程中不会出现松脱，内部的让位槽尺寸适配按钮的动作行程，不会出现按动卡滞的问题。
