弧形可调式千分表夹持固定支架结构

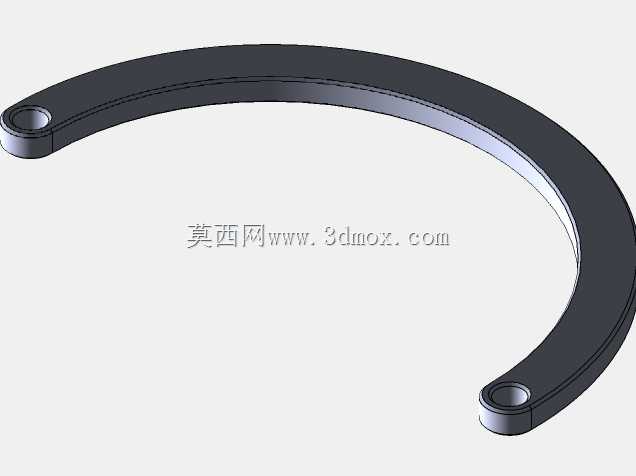

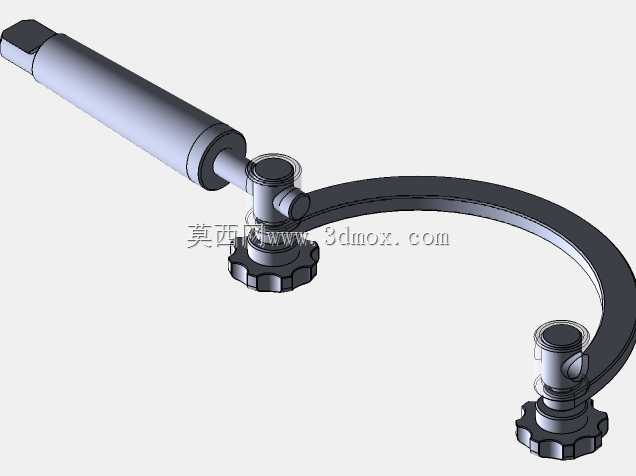

　　在机加工现场的工序间尺寸检测、形位公差校核环节，千分表的固定稳定性直接决定测量数据的可信度，这款弧形结构的表架正是针对常规直杆表架在狭窄空间、异形工件检测时的操作痛点设计的。不同于常见的磁力表座直臂结构，这款支架采用半圆弧弯臂作为主体承载结构，弯臂两端各设置一组带滚花旋钮的锁紧接头，一端用于连接安装杆，另一端可根据检测需求拓展夹持点位，也可直接固定千分表表杆，弯臂中部的转接接头同样具备锁紧调节功能，可实现多表同时安装，满足多截面同步检测的需求。

　　从实际使用场景来看，常规直杆表架在检测轴类零件的径向跳动、盘类零件的端面圆跳动时，往往需要反复调整支臂角度，遇到工件周边有夹具、刀座干涉的情况，甚至无法将测头对准待测点位，而这款弧形弯臂的曲率半径经过实际工况验证，可绕过常见的机床卡盘、夹具压板等干涉部件，将测头送达常规直臂无法触及的检测位置，比如箱体内部孔系的同轴度检测、台阶轴内侧端面的跳动检测，都能通过弯臂的弧形轨迹避开外部遮挡，无需额外拆卸工件或夹具，大幅缩减检测准备时间。

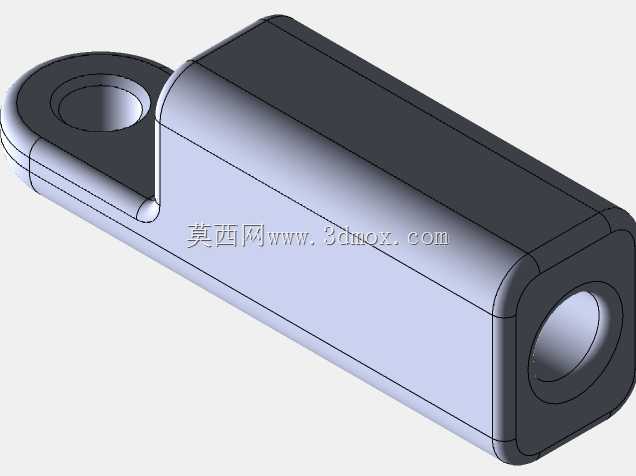

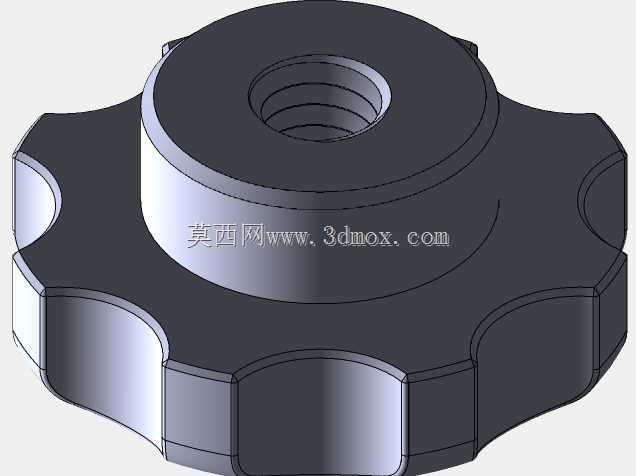

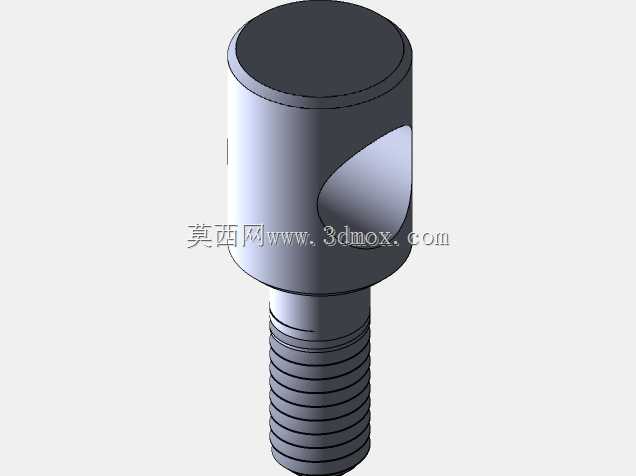

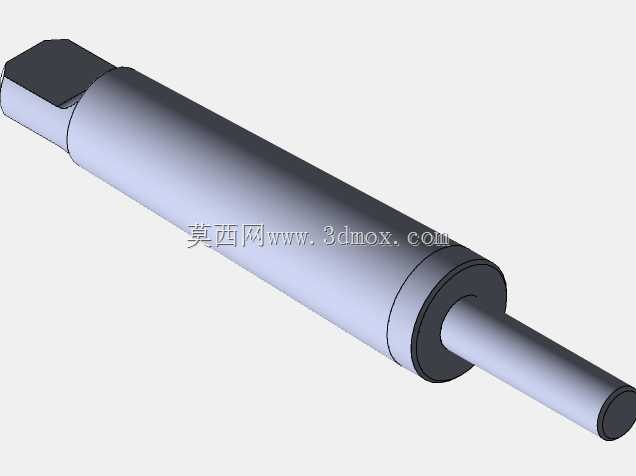

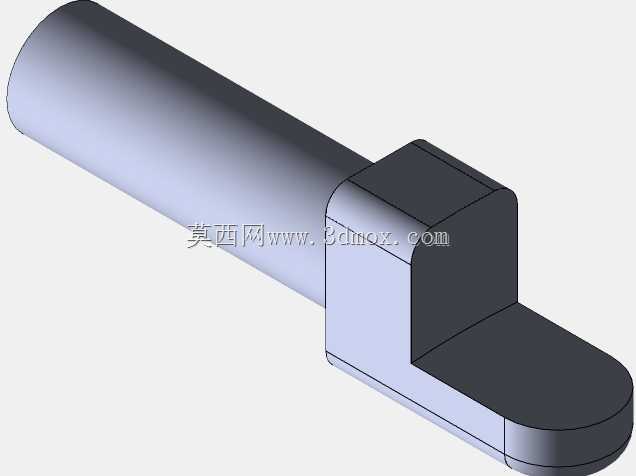

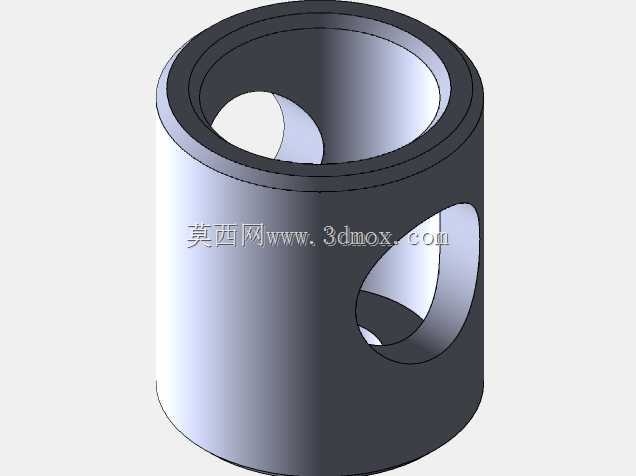

　　结构设计上，安装杆采用阶梯轴结构，端部的扁位设计可适配标准表座的夹持孔，避免安装后出现周向转动打滑的问题，杆身与弯臂的连接部位采用间隙配合加锁紧螺钉的结构，可实现360度周向旋转以及沿杆身轴向的位置调整，调整到位后拧紧滚花旋钮即可实现无间隙锁紧，旋钮的滚花深度和齿距符合手动操作的人机工程要求，即使手上沾有切削液或油污，也能施加足够的锁紧力矩，不会出现旋钮打滑无法锁紧的情况。弯臂两端的夹持接头采用弹性开口结构，夹持孔的直径适配标准千分表、百分表的夹持杆直径，拧紧旋钮时开口收缩抱紧表杆，夹持力足够抵抗测量时测头的接触反力，不会出现表杆下滑、偏转导致的测量数据漂移。

　　安装边界方面，安装杆的直径与行业通用表架夹持接口一致，可直接适配市面上绝大多数磁力表座、万能表架的安装孔，无需额外加工转换接头；弯臂的展开宽度控制在常规机床工作台的可用空间范围内，不会因为臂展过大导致与机床护罩、拖板产生运动干涉；各活动关节的调整行程覆盖了常见中小型零件的检测范围，从几毫米的小型精密零件到数百毫米的轴类、盘类零件，都能通过调整各关节的位置找到合适的检测姿态。

　　设计思路上，这款支架没有追求过多的复杂调节自由度，而是针对现场检测最常遇到的干涉问题做结构优化，弧形臂的刚性经过结构校核，在正常夹持千分表的状态下，臂身的变形量控制在微米级，不会因为支架自身的弹性变形影响测量精度；所有活动部位的锁紧结构都设置在操作人员容易触及的位置，调整时无需使用额外扳手，徒手即可完成所有锁紧与松开操作，符合生产现场快速调整、快速检测的使用需求。不同于一些追求多功能但结构冗余的表架，这款支架的结构件数量少，没有多余的传动或调节部件，日常维护只需定期清理各接头缝隙里的切屑、油污，即可长期保持锁紧可靠性，适合在生产车间的复杂环境下长期使用。在精密零件的批量检测场景中，这款支架可一次调整到位后固定检测姿态，重复装夹工件时无需反复调整表架位置，能有效提升批量检测的效率，同时稳定的夹持刚性也能减少人为调整带来的测量误差，保证检测数据的一致性。
