高性能打孔通风盘式布雷博刹车制动结构

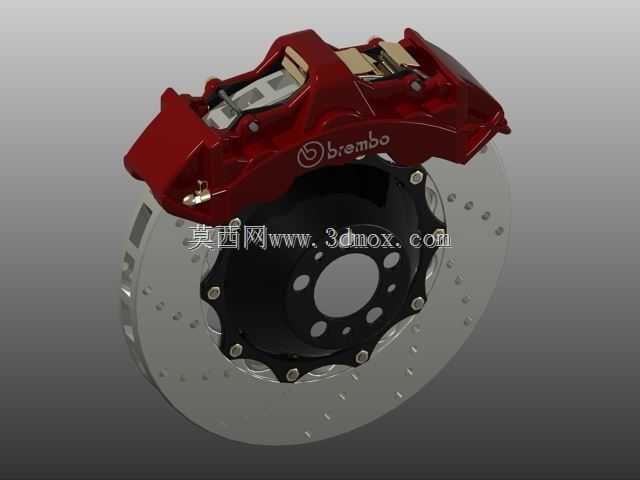

　　这套制动结构的三维建模，完全围绕量产乘用车辆高性能制动需求展开，建模过程中优先还原了制动系统在实车装配中的全部安装边界，避免了常规建模中只做外观、忽略装配干涉的问题。从实际应用场景来看，这类对置活塞卡钳搭配打孔通风盘的制动组合，多用于动力参数较高的乘用车辆、赛道改装车辆以及部分轻型商用性能车上，核心作用是在连续高强度制动工况下，维持稳定的制动摩擦力矩，避免热衰退带来的制动距离拉长、制动踏板脚感变软的问题。

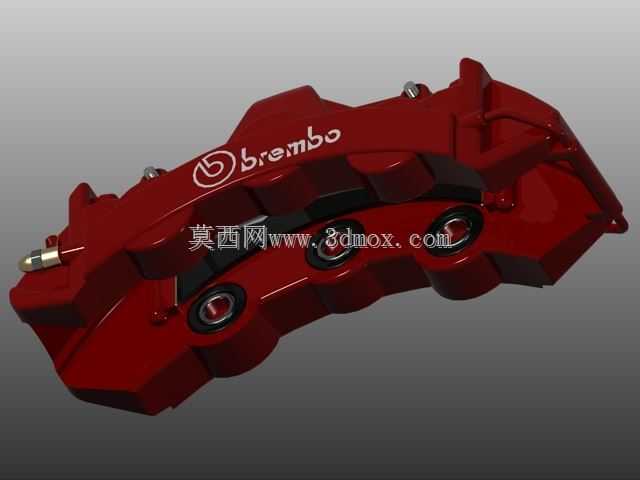

　　建模时首先梳理了制动卡钳的内部油路布局，对置布置的多活塞结构，能够让刹车片两侧的压紧力更均匀，避免偏磨问题，卡钳本体的红色涂装区域做了等厚度的壳体还原，卡钳上的安装支耳位置、螺栓过孔尺寸完全参照实车装配参数设定，安装面的平面度公差在建模时做了基准面约束，确保和转向节的安装面能够完全贴合，不会出现装配应力。刹车片的摩擦材料层、钢背层、减震消音片都做了分层结构还原，摩擦片表面的排水排屑槽也按照实际开槽尺寸做了特征建模，这些开槽在雨天行驶时能够快速划破制动盘表面的水膜，避免水滑导致的第一脚制动失效，同时日常制动产生的磨屑也能顺着沟槽排出，避免磨屑夹在摩擦片和制动盘之间造成异常磨损。

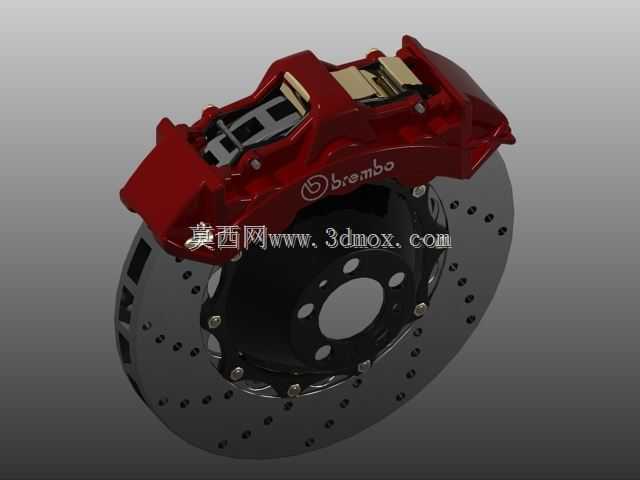

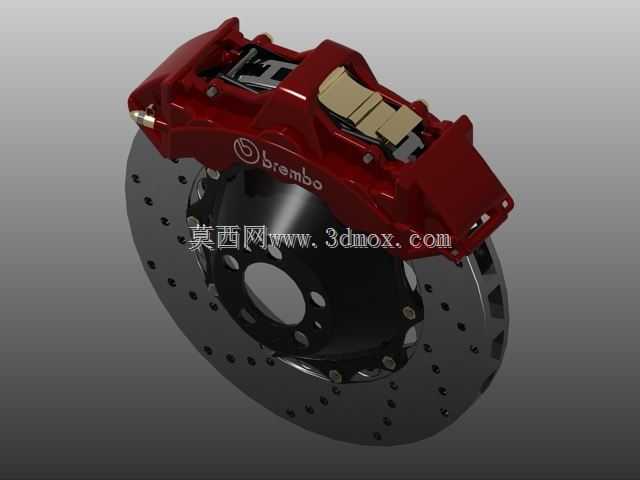

　　配套的打孔通风制动盘，建模时还原了内部的通风道结构，并非简单的实心盘加表面打孔特征，通风道采用离心式导流设计，车轮转动时能够将外界冷空气从盘心吸入，顺着通风道从盘的外缘甩出，带走制动产生的大量热量，盘表面的钻孔并非垂直打通，而是带有微小的倾斜角度，这个角度是顺着车辆前进时的气流方向设定的，能够进一步提升散热效率，同时避免钻孔边缘出现应力集中导致的盘体开裂。制动盘的安装合头、螺栓孔定位圆尺寸、中心孔直径都按照通用改装位的参数做了约束，合头位置的通风缺口也做了还原，能够减少制动盘和轮毂轴承之间的热量传导，避免轴承润滑脂高温失效。

　　从安装边界来看，建模时预留了卡钳和轮毂辐条之间的安全间隙，避免转向时轮毂和卡钳发生剐蹭，卡钳的放气螺钉位置、油管接头位置都做了特征还原，放气螺钉位于卡钳腔体的最高点，能够确保制动管路排气时完全排净内部空气，避免气阻导致的制动失效。制动盘的摩擦面跳动公差基准也在建模时做了参考设定，安装面和摩擦面的平行度约束符合量产制动部件的装配要求，能够减少制动时的方向盘抖动问题。卡钳上的活塞回位结构、防尘套、密封圈的安装槽位都做了细节还原，这些槽位的尺寸精度直接影响活塞的回位效果，避免出现拖刹、刹车片异常磨损的问题。

　　在实际使用中，这类制动结构相比原厂单活塞浮动卡钳，能够提供更大的制动夹紧力，活塞的受力面积更大，相同制动踏板压力下能够产生更高的制动力矩，同时多活塞的布局能够让刹车片的压力分布更均匀，刹车片的有效摩擦面积利用率更高，使用寿命也更长。建模过程中特意核对了制动盘的有效摩擦半径，这个参数直接决定了制动力矩的大小，摩擦半径过大可能会导致卡钳安装位置超出轮圈的容纳范围，摩擦半径过小则无法发挥卡钳的夹紧力优势，最终的尺寸设定平衡了制动力矩需求和轮圈安装兼容性，适配市面上多数17寸及以上的改装轮圈。另外，制动盘的打孔密度也做了合理设定，过多的打孔会降低制动盘的结构强度，过少的打孔则无法达到理想的散热和排水效果，最终的孔位分布既保证了散热效率，也维持了盘体的抗热裂性能，在连续十次以上的全力制动工况下，盘体的温度分布也能通过通风结构维持在合理区间，不会出现局部过热导致的制动抖动。
