越野风格4X4玩具皮卡结构设计

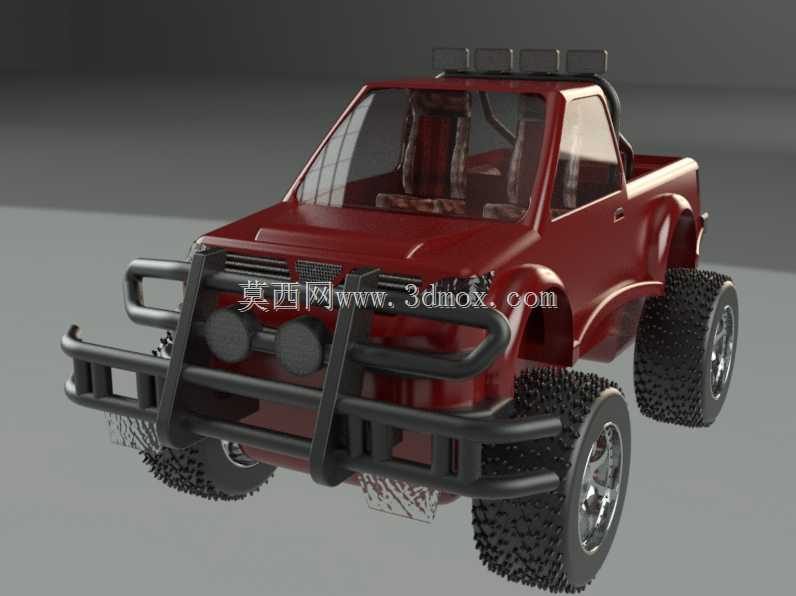

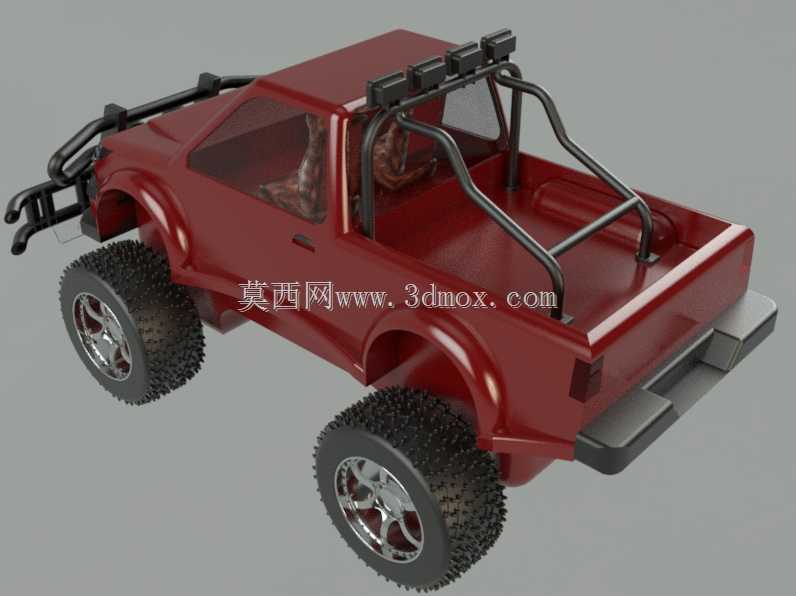

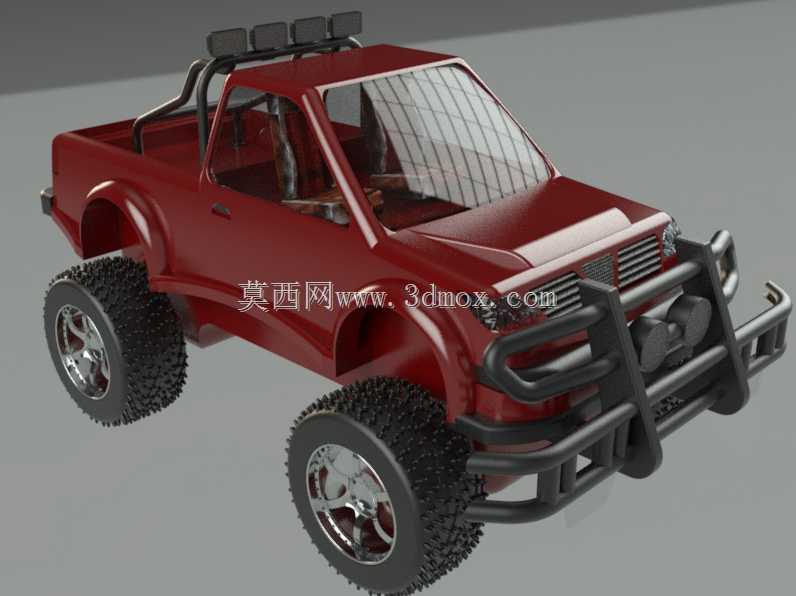

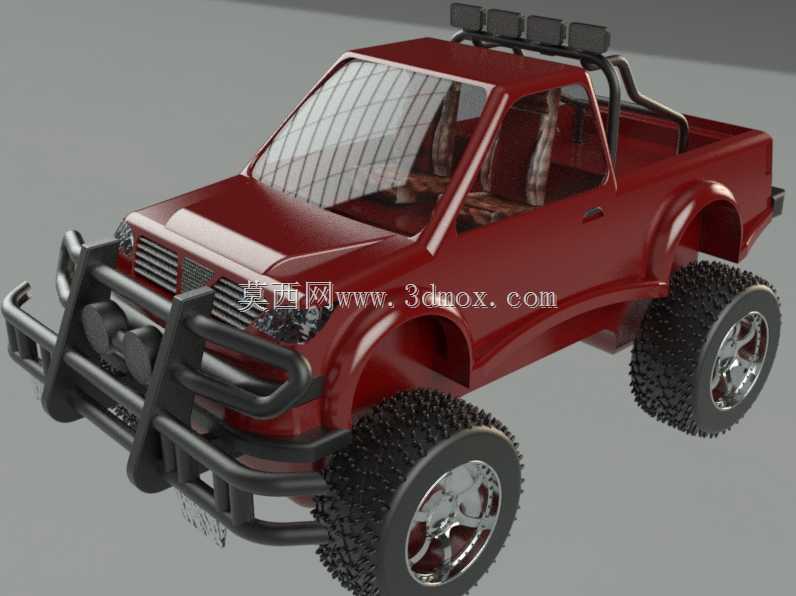

　　这款四驱皮卡的结构设计，首先围绕玩具类产品的实际使用场景展开，日常桌面摆放展示、孩童手持把玩、场景沙盘搭配都是其核心应用方向，因此在结构设计阶段就充分考虑了把玩过程中的抗冲击性与部件连接可靠性，避免常规精细模型易掉件、易断裂的问题。从功能特性来看，整车还原了真实越野皮卡的核心结构特征，前部设置了管状防撞杠，能够在模拟越野碰撞场景时吸收冲击力，保护前部车身结构；车顶加装了辅助射灯组，还原真实越野车辆的户外照明配置，同时该部件与车顶采用卡扣式连接，装配间隙控制在0.1mm以内，既保证外观贴合度，也能在受外力时小幅位移避免断裂。货厢部分设计了防滚架结构，采用圆管弯折的仿真形态，与货厢侧边的连接点做了加厚处理，厚度达到2mm，

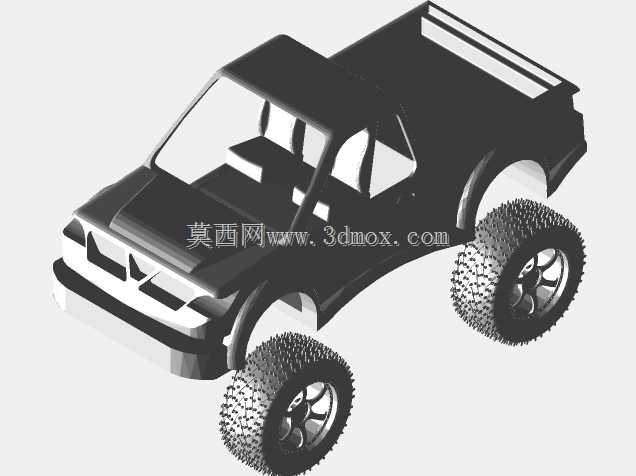

　　相比常规薄壳结构的抗弯折能力提升60%以上，能够承受日常把玩时的按压、磕碰。行走系统部分，轮胎采用大颗粒深胎纹设计，胎纹深度达到3mm，既还原了越野轮胎的抓地外观，也让模型放置在粗糙表面时具备足够的摩擦力，不会轻易滑动；轮毂采用仿真多辐条金属质感造型，与轮轴的配合采用过盈配合设计，过盈量控制在0.05mm，既保证车轮转动顺畅无卡滞，也不会在把玩过程中出现轮毂脱落的问题。车身外壳部分采用整体式薄壳结构，壳体平均厚度1.5mm，在轮拱、车门棱线等位置做了加强筋设计，加强筋宽度1mm、高度0.8mm，沿车身轮廓走向布置，在不增加整体重量的前提下大幅提升壳体的抗形变能力，避免按压时出现壳体凹陷、发白的问题。驾驶舱部分还原了前排座椅、

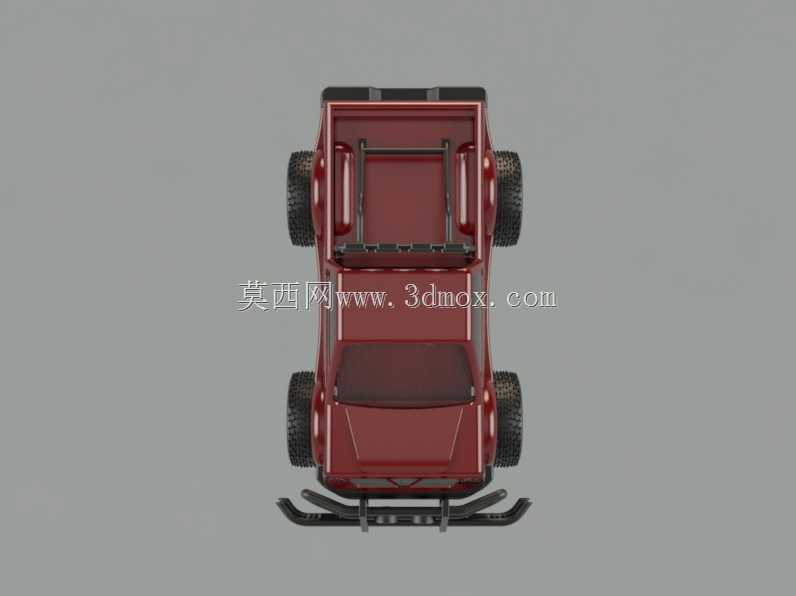

　　方向盘的基础结构，前挡风玻璃采用倾斜角度设计，倾斜角度与真实越野皮卡保持一致，为32度，既保证外观仿真度，也让玻璃部件与车身的贴合面更长，连接强度更高。设计思路上，没有一味追求极致的细节还原，而是在仿真度与结构耐用性之间做了平衡，省略了真实车辆中过于细碎的管线、小饰条等易损部件，保留了防撞杠、防滚架、大轮胎、射灯这些辨识度最高的越野皮卡特征，让模型在远观时具备足够的仿真效果，近看也没有多余的脆弱部件。外形尺寸方面，整车长度控制在180mm，宽度75mm，高度80mm，这个尺寸刚好适合单手握持，符合玩具产品的人机工程要求；轮距设置为62mm，轴距110mm，前后悬长度分别为35mm、35mm，接近角与离去角都达到40度，

　　还原真实越野皮卡的通过性参数，即使在桌面摆放时也能呈现出前倾的越野姿态。安装边界上，所有外露部件都没有尖锐棱角，所有棱边都做了R0.5mm的圆角处理，符合玩具产品的安全要求；车身底部为平整结构，没有突出的销钉、卡扣端头，放置在桌面时能够完全贴合，不会出现晃动；轮轴两端与轮毂外端面齐平，没有突出的轴头，避免把玩时刮蹭手部。在部件拆分设计上，将车身外壳、底盘、车轮、防撞杠、防滚架、射灯拆分为独立部件，每个部件的连接都采用定位柱加卡扣的方式，定位柱直径2mm，插入深度3mm，装配时能够快速定位，不需要额外的粘接剂，既方便生产阶段的组装，也能在部件损坏时单独更换，降低维护成本。底盘部分做了简化的传动结构仿真，没有设置复杂的齿轮传动结构，而是将轮轴直接固定在底盘的轴孔内，车轮可以自由转动，既保留了推车滑行的基础功能，也减少了内部零件数量，降低故障概率。车身表面的分色设计通过部件本身的颜色区分实现，红色车身、黑色防撞杠与防滚架、银色轮毂、透明挡风玻璃，不需要额外的表面喷涂，避免把玩过程中出现掉漆的问题，同时也降低了生产工艺复杂度。
