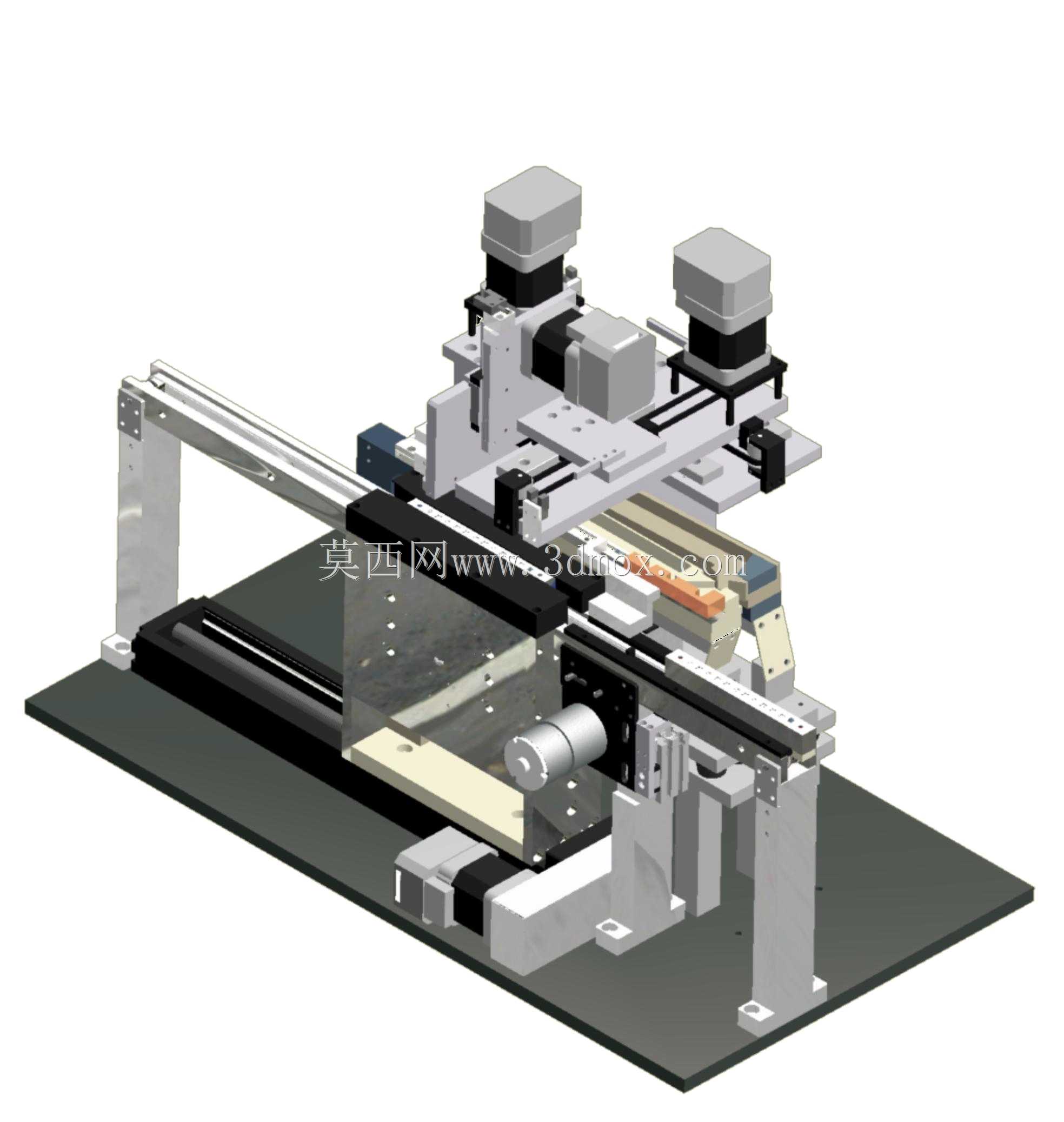

双轴伺服驱动拣放作业机构三维结构

　　这套拣放作业机构主要面向3C电子小件、轻量五金零件的产线工序间物料转移场景，常见应用在SMT产线接驳、小件组装工位上下料、检测工序的物料取放环节，适配重量在500g以内的扁平类、小尺寸块状工件的移位作业，可直接集成在皮带线侧边、转盘工站旁作为执行末端载体，替代人工完成重复性的取件、移位、放件动作，降低重复劳作带来的人工疲劳与取放位置偏差问题。从结构布局来看，整套机构采用底板承载式设计，所有功能组件均安装在整块精加工安装底板上，底板预留了对应T型槽与安装孔位，可直接通过螺栓固定在设备机架台面或者铝型材框架上，安装时仅需保证底板平面度在0.1mm/m范围内即可满足运行精度要求，整体安装边界的长宽尺寸适配多数小型工站的预留空间，

　　不需要额外做大规模的机架改造。横向运动采用双直线导轨支撑的同步带传动模组，搭配伺服电机提供水平方向的移位动力，双导轨的布局可以抵消取放端伸出时的倾覆力矩，避免单导轨支撑带来的悬臂下垂问题，横向行程可根据实际产线的工位间距做适配调整，常规配置下横向移位速度可达到0.8m/s，重复定位精度控制在±0.05mm区间，满足小件取放的位置精度要求。纵向取放轴同样采用伺服驱动的直线滑台结构，搭配末端的工件夹持组件，可完成竖直方向的升降取件动作，纵向轴的安装板做了减重镂空设计，在保证结构刚性的前提下降低运动部分的整体重量，减少高速启停时的惯性冲击，夹持端预留了标准安装位，可根据实际工件的形态更换真空吸盘、气动夹爪等不同的执行末端，

　　不需要对主体安装结构做改动。在设计思路上，整套机构的传动组件均做了外置防护设计，同步带、导轨滑块的外侧都设置了可拆卸的钣金护罩，避免车间环境中的粉尘、碎屑落入传动副造成磨损，延长日常维护的周期；走线采用坦克链内置排布，所有动力线、传感器线缆均收纳在拖链内部，避免运动过程中线缆拉扯、磨损造成的设备故障，拖链的弯曲半径适配所选线缆的最小弯曲要求，长期往复运动不会出现线缆折损问题。机构的限位设计采用硬限位与光电软限位结合的方式，每个运动轴的两端都设置了橡胶缓冲硬限位块，同时搭配槽型光电开关作为原点与极限位置检测，避免伺服失控时出现超程撞机的问题，所有检测元件的安装位都做了长圆孔设计，可根据实际行程调整限位触发位置，适配不同的作业行程需求。

　　从安装适配性来看，整套机构的动力元件、传动配件均采用行业通用标准件，导轨、滑块、伺服电机、同步轮同步带都可直接采购标准型号替换，不需要定制特殊规格配件，降低后期的维护备件成本；机构的整体重心落在安装底板的中心区域，高速运行时不会出现明显的整机晃动，不需要额外做配重或者地脚加固，可直接架设在常规的铝型材工作台上使用。在实际作业逻辑上，该机构可搭配产线的来料检测传感器，当工件到达指定取料位时，横向轴带动取放端移动到取料位上方，纵向轴下降完成工件拾取，随后纵向轴抬升，横向轴移动到放料位上方，纵向轴下降释放工件，完成一个拣放循环，整套动作的节拍可根据产线的实际产能做调整，最快可实现1.2秒一个循环的作业效率，匹配多数小件组装、检测产线的节拍要求。结构建模过程中对所有运动副都做了干涉检查，横向模组与纵向滑台在全行程运动范围内不会出现结构碰撞，夹持端在最低位、最高位时与周边安装结构的安全间隙预留了5mm以上，避免加工装配误差带来的运动卡滞问题；底板的厚度根据整体负载做了匹配，常规配置下采用12mm厚的钢板加工，保证长期运行不会出现底板变形影响运动精度的问题。
