带控制箱的铝材外观螺纹检测视觉设备

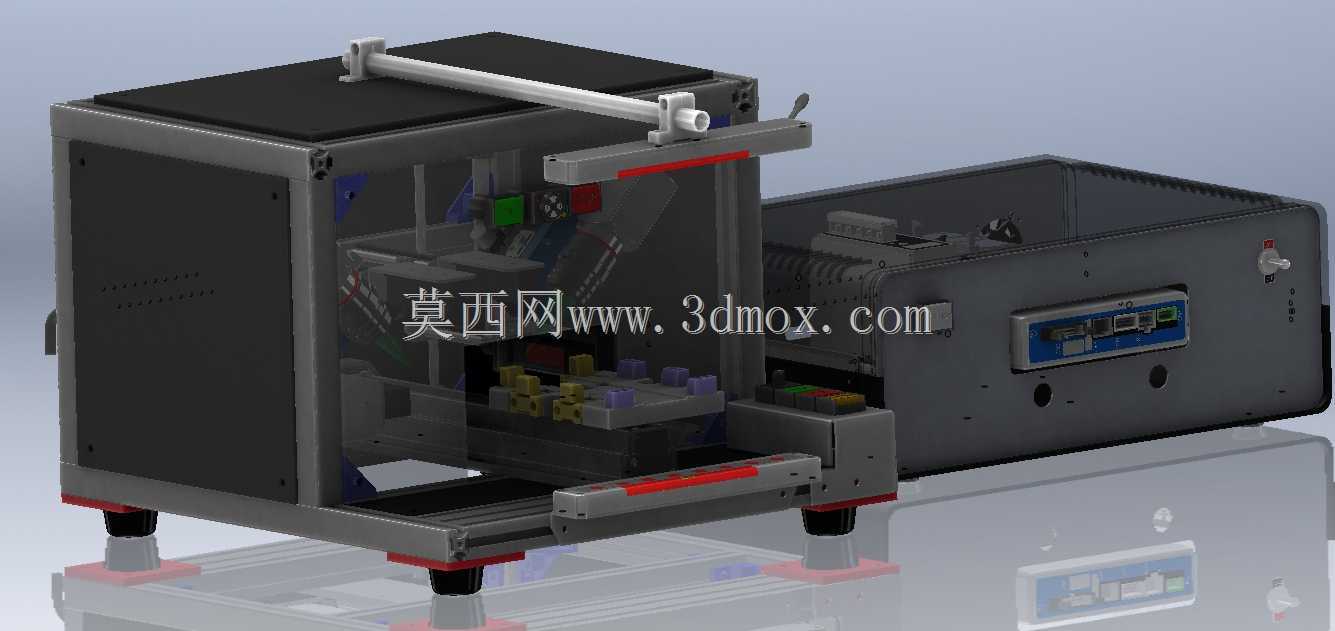

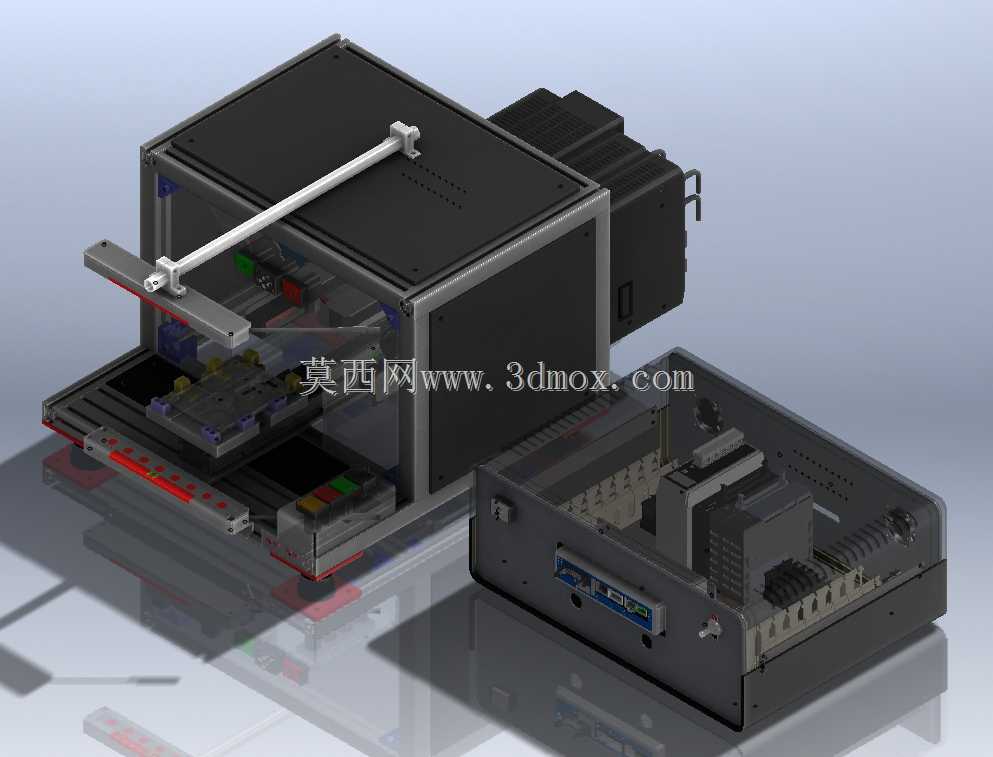

　　这套设备主要面向铝型材加工、精密五金零部件生产的产线终检环节，针对铝制工件在机加工完成后容易出现的螺纹漏攻、螺纹损伤、表面磕碰划伤、外形轮廓缺料这类人工目检漏检率高的问题设计，替代传统人工手持检测的作业模式，适配中小批量多规格铝件的快速检测需求，可直接对接产线出料端，也可作为独立检测工位离线使用。设备整体采用分体式布局，分为检测主机与独立控制箱两个部分，检测主机采用铝型材拼接框架作为承载主体，框架外侧覆盖黑色哑光钣金护罩，避免车间环境杂光对视觉成像造成干扰，护罩预留可拆卸检修门，方便后期维护内部视觉组件与传动部件；独立控制箱布置在检测主机侧方，内部集成逻辑控制元件、视觉处理单元、驱动模块与供电回路，箱体侧面预留散热格栅与接口面板，

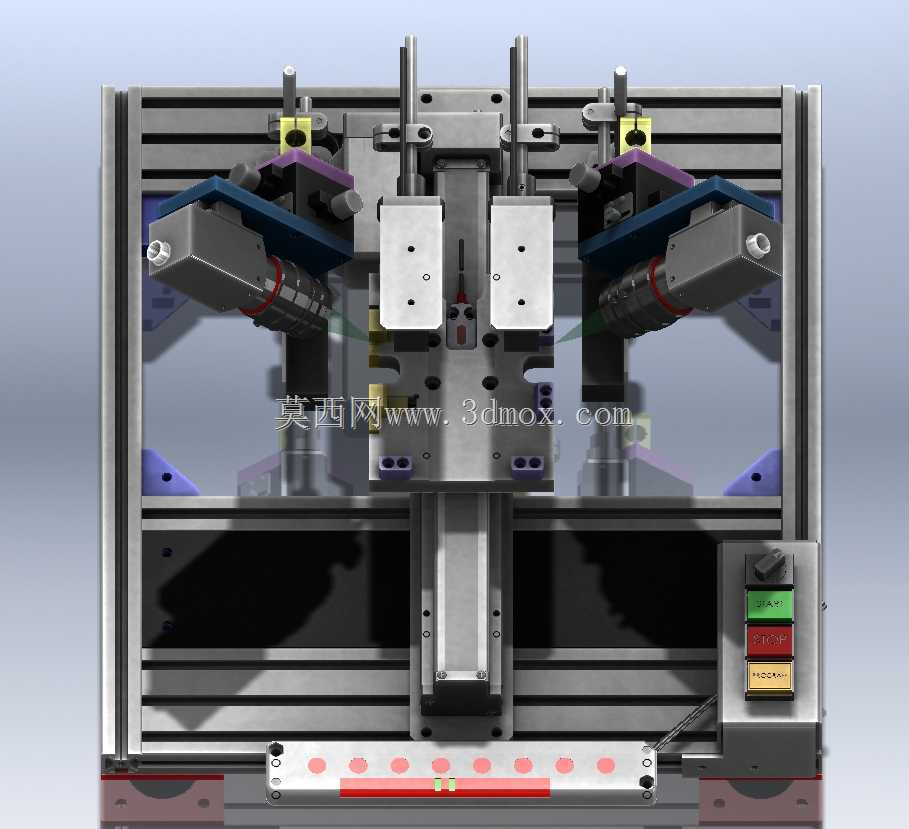

　　所有对外接线采用快插式航空接头，现场部署时无需复杂接线，完成气源与电源接驳即可调试运行。检测主机内部搭载多轴电动执行器组成的定位机构，可根据待检测铝件的外形尺寸、检测点位位置自动调整视觉组件的拍摄坐标，无需人工反复调整工装位置，适配长度在300mm以内、宽度200mm以内的各类铝制工件，工件放置位采用快换式定位工装，切换不同规格工件时仅需更换定位块即可完成换型，单批次换型时间可控制在10分钟以内。视觉检测组件采用高分辨率工业相机搭配环形无影光源，可清晰捕捉铝件表面的纹理缺陷与螺纹孔内的加工状态，检测程序可预设多组检测点位，自动完成工件全检测点位的图像采集与特征比对，检测到不合格品时设备会自动标记不合格位置，同时输出报警信号，

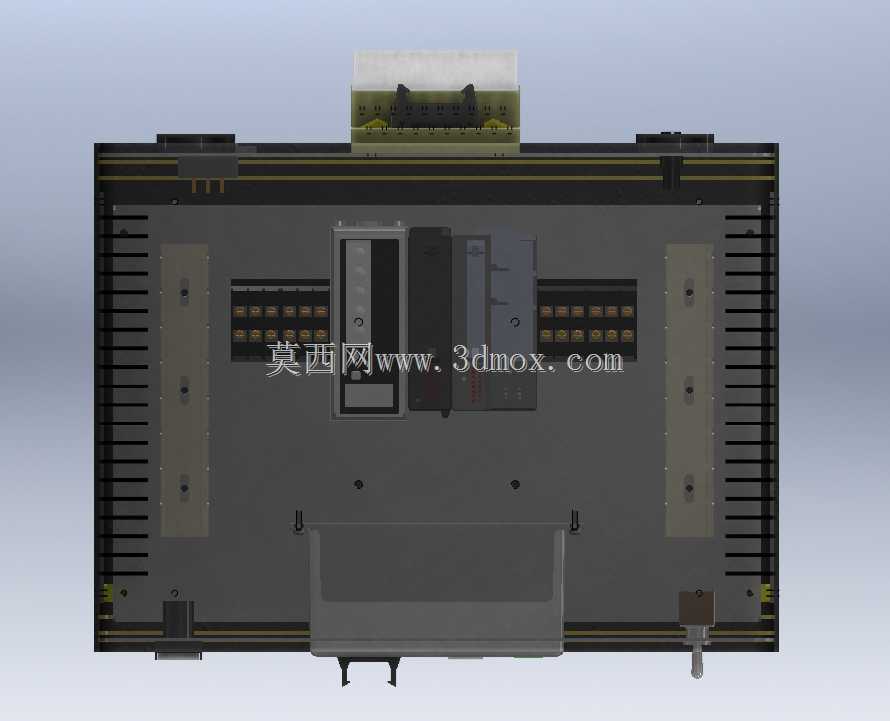

　　方便作业人员快速分拣不良品。设备的进料端预留了与自动上料机构对接的安装位，可根据产线自动化程度升级为全自动上下料模式，无需人工逐件放置工件；检测台面采用高平整度硬质铝板加工，平面度公差控制在0.05mm以内，保证工件放置的基准一致性，避免因放置倾斜导致的视觉检测误判。控制箱内部的元件布局采用分层式设计，强电回路与弱电信号回路分仓布置，减少电磁干扰对视觉处理信号的影响，箱体面板设置急停按钮、启动按钮与状态指示灯，作业人员可快速掌握设备运行状态，急停按钮的触发回路采用硬接线设计，不受程序运行状态影响，保证现场作业的安全冗余。设备底部安装可调式脚杯，可根据现场地面平整度调整设备水平度，调整范围±15mm，无需额外制作安装基础，

　　普通硬化车间地面即可部署；整机的外接气源要求0.5-0.7MPa，适配工厂常规压缩空气回路，供电采用单相220V交流供电，总功率不超过1.2kW，无需单独布设大功率供电线路。在检测逻辑设计上，这套设备针对铝件高反光的材质特性做了专门的成像参数优化，通过调整光源角度与曝光参数，避免铝件表面反光造成的缺陷误判，螺纹检测环节采用多视角成像方案，可覆盖螺纹孔全深度范围的加工状态，不会出现孔底螺纹漏检的问题；电动执行器的重复定位精度控制在0.02mm以内，保证每次视觉拍摄的位置一致性，降低检测误差。设备的护罩设计充分考虑了日常维护的便利性，顶部护罩可整体拆卸，方便对内部的相机、光源、传动导轨进行清洁与校准，导轨部位采用自润滑设计，日常维护仅需定期清理表面铝屑即可，无需频繁加注润滑脂，降低后期运维工作量。
