直齿顶钻机械加工工装结构

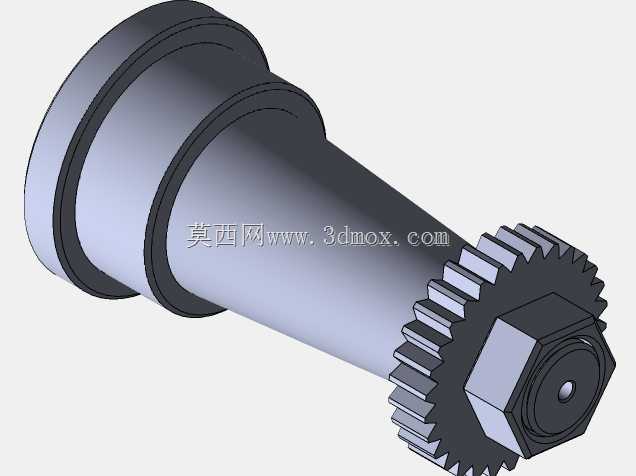

　　在常规钻削加工场景里，直齿顶钻这类工装部件常被用于轴类、套类零件的端面顶紧与周向同步传动环节，区别于普通光面顶针，其端部集成的直齿结构可以在顶紧工件端面时嵌入工件预制的定位槽或粗糙端面，避免工件在钻削扭矩作用下出现周向打滑，尤其适配小直径深孔钻、攻丝这类需要稳定扭矩传递的加工工序。从结构设计逻辑来看，该部件采用锥柄作为主体安装基准，锥度匹配标准机床尾座套筒的内锥规格，安装时依靠锥面的自锁特性实现径向定位与轴向锁紧，无需额外的紧固件即可保证装夹刚性，锥柄根部的凸台结构可作为安装到位的轴向限位，避免顶紧过程中锥柄过度插入套筒导致的行程损失。端部的直齿采用渐开线齿形设计，齿顶做了小角度倒角处理，既保证齿部嵌入工件时的咬合强度，

　　又能避免齿尖应力集中导致的崩齿问题，齿圈与主体轴身采用一体化结构设计，减少了装配环节带来的同轴度误差，保证顶紧后工件的回转中心与机床主轴中心重合。直齿端的中心位置设置了六角头结构，该结构并非用于常规装夹，而是在需要拆卸顶钻时，可通过扳手卡持六角头施加反向扭矩，破除锥面自锁后将部件从尾座套筒中拔出，避免敲击拆卸导致的锥面损伤。主体轴身采用阶梯变径设计，靠近锥柄的大直径段可提升整体抗弯刚性，在顶紧力较大的重载加工场景下，可减少轴身的挠曲变形，保证顶紧端面与工件端面的平行度，避免工件装夹偏斜导致的孔位超差。从安装边界来看，锥柄的大端直径、锥面长度均匹配通用机床尾座的标准尺寸，直齿端的齿圈外径略小于轴身最大直径，

　　可避免齿部与尾座端盖发生干涉，整体轴向长度控制在常规尾座行程范围内，顶紧时的行程预留量可适配不同长度工件的装夹需求。在实际使用中，该部件的直齿咬合面需要定期检查磨损情况，当齿顶磨损量超过0.1mm时，咬合扭矩会出现明显下降，容易出现加工打滑问题，此时可通过外圆磨床修磨齿顶倒角，恢复咬合性能。锥面作为核心定位基准，日常存放时需要做好防锈防护，避免锥面出现磕碰、锈斑，否则会导致装夹后同轴度超差，加工出的孔出现圆度、位置度误差。不同于专用定制工装，该直齿顶钻的结构尺寸适配多数普通车床、钻床的尾座规格，可直接替换原有普通顶针，无需对机床进行改造，在小批量多品种的机加工车间里，这类通用型顶钻可覆盖60%以上的轴套类零件钻削装夹需求，

　　减少专用工装的制作成本与换型时间。设计时还考虑了排屑空间，直齿的齿槽宽度预留了足够的切屑容纳空间，钻削过程中从工件端面掉落的切屑可顺着齿槽排出，不会堆积在齿面与工件端面之间导致顶紧不实，齿槽的根部做了圆弧过渡，避免切屑卡滞在槽内难以清理。轴身表面做了淬硬处理，硬度达到HRC45-50，既保证表面耐磨性能，又避免整体淬硬导致的脆性断裂问题，在承受突发冲击载荷时，芯部的韧性可抵消部分冲击力，降低部件断裂风险。
