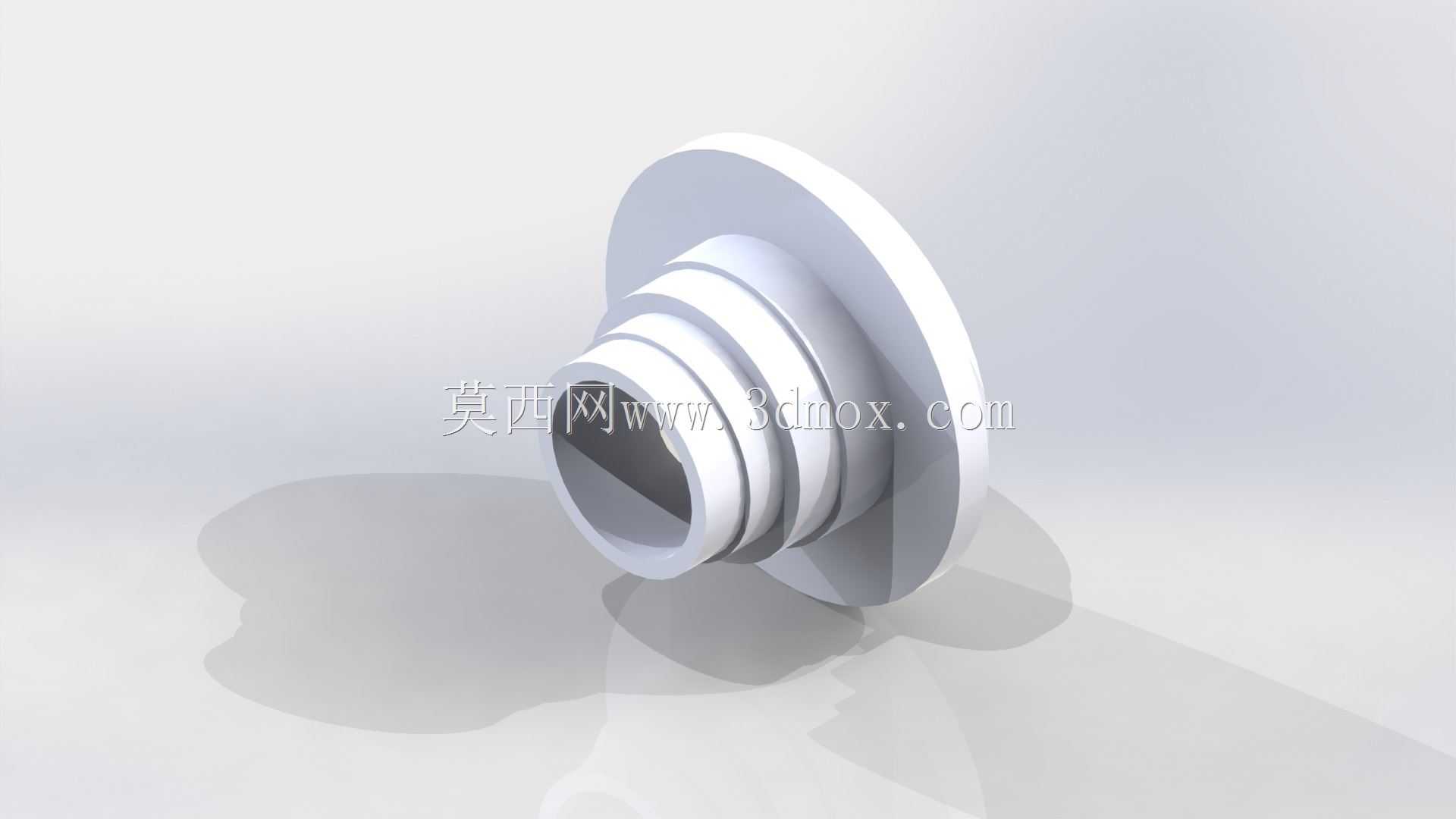

该零件属于管路与设备腔体连接场景下常用的过渡接头类构件,日常在流体输送管路、气动控制回路、小型设备腔体穿线密封结构中都能见到这类结构的身影,核心作用是实现不同通径部件的对接,同时通过端部法兰盘完成轴向定位与固定,避免接头在受压或受拉状态下出现轴向窜动。从结构设计逻辑来看,零件采用一端带圆形法兰盘、另一端为多段阶梯外圆的空心贯通结构,中心通孔为流体或线缆提供贯通通道,多段阶梯外圆上预留的环形槽位,主要用于安装O型密封圈或者卡簧,前者可以实现对接后的径向密封,防止管路内的流体介质从配合间隙泄漏,后者则可以在插入对接腔体后实现轴向限位,避免接头受压力冲击脱出。法兰盘端面上可根据实际安装需求布置螺栓过孔或者定位销孔,
安装时法兰盘端面与设备安装面贴合,通过紧固件锁紧后即可实现接头的可靠固定,法兰盘与阶梯轴段的衔接位置做了圆弧过渡处理,避免应力集中导致的根部断裂问题,这一细节在承受交变压力的管路场景中尤为重要,能够大幅提升零件的疲劳寿命。从安装边界来看,设计时需要重点核对几个关键尺寸:首先是法兰盘的外径与厚度,这两个参数决定了安装面需要预留的沉孔空间以及紧固件的布置空间,法兰盘外径过小会导致紧固件布置空间不足,过大则会占用多余的安装位置,影响周边其他部件的布局;其次是各段阶梯外圆的直径与长度,每一段阶梯轴都对应不同的对接部件内孔尺寸,轴段长度需要匹配对接部件的插入深度,过长会导致对接不到位,过短则会让密封槽无法进入配合位置,造成密封失效;
再者是中心通孔的通径,该尺寸直接决定了流体的最大通流能力或者线缆的最大穿入直径,设计时需要根据管路的额定流量或者线缆的总外径来确定,避免通径不足造成流阻过大或者线缆无法穿入;最后是环形槽的尺寸与位置,槽宽与槽深需要匹配选用的标准密封圈规格,槽的位置需要保证接头安装到位后,密封圈正好处于对接部件的密封配合面区间,既不能被过度挤压造成密封圈永久变形,也不能压缩量不足导致密封失效。在实际选型应用中,这类接头常被用在小型气动设备的气路接口、液压系统的低压回路过渡、电子设备的线缆穿舱密封等场景,不同场景下对零件的材质要求也有区别:气动回路场景下常用工程塑料或者铝合金材质,兼顾轻量化与成本控制;低压液压回路场景下多采用不锈钢或者黄铜材质,
保证足够的结构强度与耐介质腐蚀能力;线缆穿舱场景下则会选用绝缘性能较好的尼龙或者POM材质,同时在密封槽内搭配防水密封圈,实现舱体的IP65以上防护等级。建模过程中需要重点保证各段阶梯轴的同轴度公差,尤其是法兰盘端面与中心轴线的垂直度,若同轴度超差,接头插入对接孔后会出现偏斜,导致密封圈压缩量不均匀,局部出现泄漏通道;若法兰盘端面垂直度超差,锁紧螺栓后法兰盘会出现翘曲,不仅会造成端面密封失效,还会让阶梯轴段承受额外的弯曲应力,长期使用容易出现断裂问题。另外,空心结构的壁厚设计也需要经过强度校核,根据管路的额定工作压力计算所需的最小壁厚,避免承压状态下管壁出现鼓胀或者破裂,对于需要承受侧向载荷的应用场景,还可以在法兰盘与轴段的衔接位置增加加强筋结构,进一步提升根部的结构强度。这类零件的加工工艺通常根据材质选择,金属材质多采用数控车削一次装夹完成所有外圆、内孔与端面的加工,保证各形位公差满足设计要求,密封槽位置在车削后需要去除毛刺,避免划伤密封圈;塑料材质则多采用注塑成型工艺,模具设计时需要重点考虑分型面的位置,避免在密封配合面出现飞边,影响密封效果。
- 模板大小: 3.89 MB
- 售价:5金币
- 下载次数: 16
- 系统要求: Rendering,SOLIDWORKS,STL
- 软件分类: 通用机械零部件
