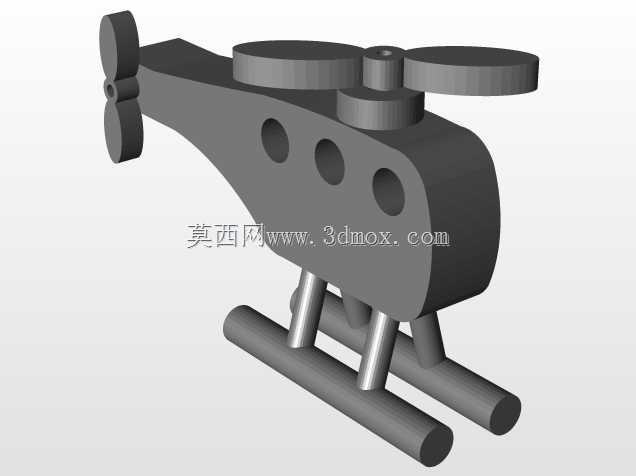

小型直升机机身结构三维数模设计

　　在小型无人直升机以及教学用航模直升机的研发试制环节，机身作为整台设备的核心承载基体，承担着连接动力系统、旋翼机构、起落架、飞控模块以及任务载荷的关键作用，其结构设计的合理性直接决定了整机的重量分布、飞行稳定性以及抗冲击性能。本次设计的机身结构，针对教学实训场景下的小型直升机装配需求展开，整体采用流线型上壳配合下部安装凸台的结构形式，上部曲面壳体沿机头至机尾方向做连续顺滑过渡，在降低前飞过程中空气阻力的同时，也为内部的电池、接收机、舵机等电子元器件提供封闭的安装防护空间，避免飞行过程中气流直接冲刷元器件引发接线松脱或者散热异常问题。下部的多组柱状安装凸台，是整个机身结构的装配基准，每一处凸台的位置都对应着起落架固定点、舵机安装位、

　　主旋翼轴穿装孔以及尾管连接座的安装坐标，凸台的高度经过反复校核，既保证了安装时螺丝有足够的啮合长度，又不会因为凸台过高额外增加不必要的结构重量，凸台根部做了圆角过渡处理，能够有效分散飞行过程中产生的振动应力，避免长期受交变载荷作用出现根部断裂的问题。从安装边界来看，机身壳体的最大宽度控制在适配常规250级航模直升机的尺寸范围内，上部曲面的最高点距离主旋翼安装平面预留了足够的安全间隙，不会在旋翼运转时出现干涉碰擦的情况，机身尾部的衔接段做了等径收窄设计，能够直接插接标准规格的碳纤维尾管，不需要额外制作转接连接件，降低了装配环节的加工复杂度。设计过程中优先考虑了结构的工艺适配性，整个壳体的拔模角度统一控制在合理区间，

　　不管是采用3D打印快速制作样件，还是后续开模做小批量注塑生产，都不需要额外做复杂的侧抽芯结构，能够有效降低生产环节的制造成本。在结构强度校核层面，针对机身常见的受力场景做了针对性优化，比如机头位置的壳体厚度做了局部加厚，能够应对轻微炸机时的正面冲击，减少碰撞后的结构破损概率；机身中部靠近重心位置的安装凸台做了加强筋连接，将旋翼转动产生的振动均匀分散到整个壳体上，避免局部应力集中导致的结构疲劳。不同于大型载人直升机的复杂机身框架结构，这款小型直升机机身采用一体化壳体设计，减少了分体装配带来的连接间隙，整体装配完成后结构刚性更好，同时也降低了组装时的零件数量，更适合教学场景下的学生装配练习，能够让学习者快速理解直升机机身的承载逻辑、

　　装配定位关系以及气动外形的设计思路。在实际应用场景中，这款机身既可以作为高校技术选修课程中机械结构设计的实训案例，帮助学习者掌握曲面建模、装配基准设计、结构强度优化的相关技能，也可以直接作为小型航模直升机的替换机身部件使用，适配常规的航模动力套装与飞控系统安装需求，不需要对原有安装孔位做二次修改即可完成装配。
